Sigorta Düzenlemesi Jeep Grand Cherokee 2005-2010
Sigorta kutusu konumu
İç sigorta kutusu

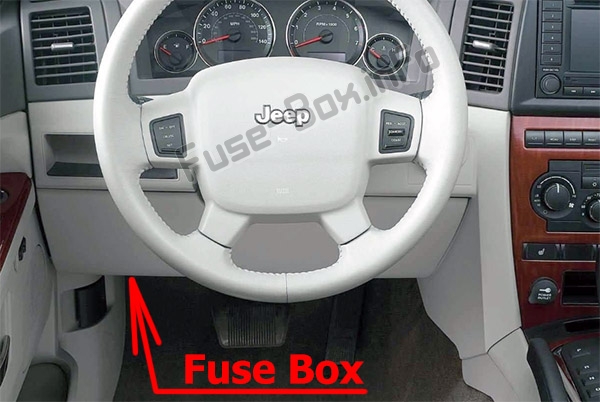

Direksiy10 kol10unun hemen solunda (kapağın arkasında) ön panelin altında bulunur.

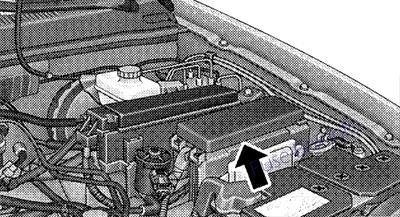

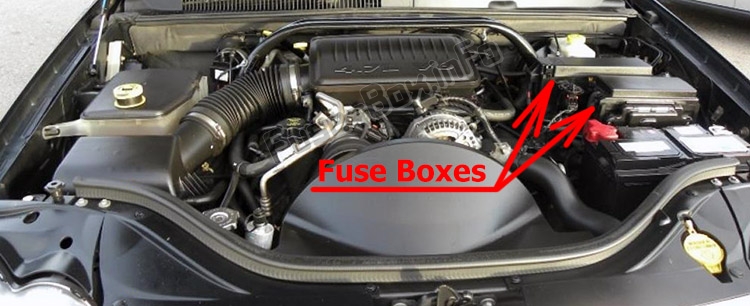

Kaputun altındaki sigorta kutuları
Sigorta kutusu şemaları
2005, 2006
Yolcu bölmesi

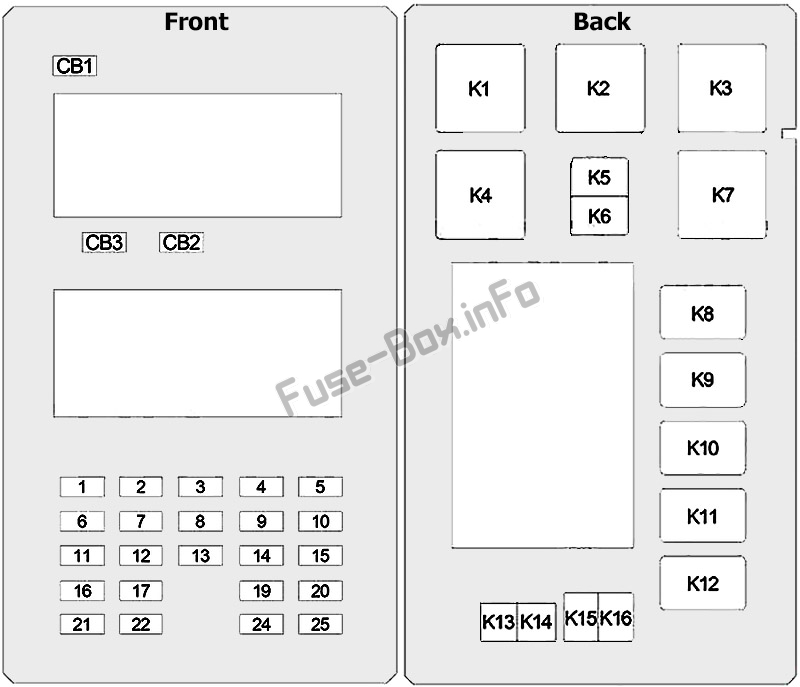

Dahili sigorta ataması (2005, 2006)
| boşluk | Amplifikatör / Renk | Tanım |
|---|---|---|
| 1 | 30 Bir Gül | Ses yükseltici (B +) |
| 2 | 15 amper mavi | Sunroof (B +) |
| 3 | 10 Bir kırmızı | Ayna Htd (EBL) |
| 4 | 20 1 sarı | Rr Güç Çıkışı (B+) |
| 5 | 10 Bir kırmızı | Rr HVAC (R / O) |
| 6 | 10 Bir kırmızı | OCM (B+) |
| 7 | 20 1 sarı | Kapı kilitleri (B +) |
| 8 | 15 amper mavi | Direksiy10 bileziğini kilitleme (B +) |
| 9 | 20 1 sarı | Güç soketi (B +) |
| 10 | 10 Bir kırmızı | Yalnızca Çalıştırma Bitti (R/O) |
| 11 | Kıyamamak | |
| 12 | 10 Bir kırmızı | Aynı. Sw, Nezaket ışığı (B +) |
| 13 | Kıyamamak | |
| 14 | 20 1 sarı | Puro Ltr (R/A) |
| 15 | 10 Bir kırmızı | Pzt Basın Lastik (R / O) |
| 16 | 10 Bir kırmızı | SCM, küme OBD (B+) |
| 17 | 15 amper mavi | Cam Palet (B +) |
| 19 | 10 Bir kırmızı | OCM (R/S) |
| 20 | 10 Bir kırmızı | WCM, Küme (R/S) |
| 21 | 15 amper mavi | Otomatik tarama (accy time) |
| 22 | 15 amper mavi | Arka silecek (B +) |
| 24 | 10 Bir kırmızı | PDC, FCM, A580 (R/S) |
| 25 | 10 Bir kırmızı | ABS, çev. Muhafaza anahtarı (R / S) |
| CB1 | 20 amper | Döngü -Silecekler (B +) |
| CB2 | 20 amper | Bisiklet olmayan koltuklar (B +) |
| CB3 | 20 amper | Döngüsüz Windows (Gecikme) |
| K1 | – | |
| K2 | Fiş | |
| K3 | – | |
| K4 | Arka cam buğu çözücü | |
| K5 | Çalıştır / Aksesuar | |
| K6 | Kurs | |
| K7 | Teslim süresi / aksesuar | |
| K8 | Işığı durdur Engelle | |
| K9 | – | |
| K10 | – | |
| K11 | katlanır cam | |
| K12 | Aktarma | |
| K13 | Kilit | |
| K14 | Sürücü kapısının kilidinin açılması | |
| K15 | Yolcu kapısının kilidinin açılması | |
| K16 | Arka cam sileceği |

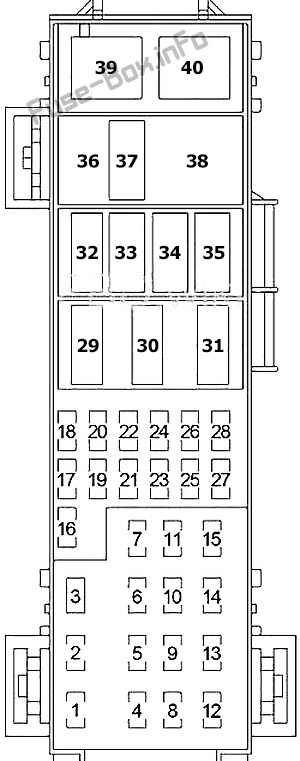

Elektrik dağıtım merkezi
| boşluk | Amplifikatör / Renk | Tanım |
|---|---|---|
| 1 | 40 A Yeşil | HVAC fanı |
| 2 | 30 Bir Gül | Satış noktaları |
| 3 | 30 Bir Gül | Arka silecek / ateşleme R / O |
| 4 | 30 Bir Gül | ABS pompaları |
| 5 | 50 amper kırmızı | Htr 1 kabin (sadece Dizel) |
| 6 | 50 amper kırmızı | TSA |
| 7 | 30 Bir Gül | Rr CVC (XK) |
| 8 | 40 A Yeşil | Acc / Koltuk gecikmesi |
| 9 | Kıyamamak | |
| 10 | 40 A Yeşil | Marş / JB Gücü |
| 11 | 30 Bir Gül | Çiğ Ltr / T-Çekme |
| 12 | 40 A Yeşil | EBL / Htd Ayna |
| 13 | 40 A Yeşil | JB Gücü |
| 14 | 50 amper kırmızı | Htr 2 kabin (sadece Dizel) |
| 15 | 50 amper kırmızı | Htr 3 kabin (yalnızca Dizel) |
| 16 | 25 Bir Doğal | IPM / Bobinler |
| 17 | Kıyamamak | |
| 18 | 20 1 sarı | TCM / AC debriyaj |
| 19 | 20 1 sarı | Sw’yi ateşle |
| 20 | 20 1 sarı | PCM Batt (yalnızca benzin) |
| 21 | 30 Bir Gül | ABS valfleri |
| 22 | Kıyamamak | |
| 23 | 20 1 sarı | FDCM |
| 24 | 20 1 sarı | Benzin pompası |
| 25 | 20 1 sarı | FDCM/E-Fark. |
| 26 | 15 amper mavi | Hyd / CFM (Yalnızca Dizel) |
| 27 | 15 amper mavi | Fren / stop lambaları |
| 28 | 25 Bir Doğal | NGC / Enjektörler |
| 29 | Kıyamamak | |
| 30 | Kıyamamak | |
| 31 | Mini röle | Kabin Htr 1 Rly (Yalnızca Dizel) |
| 32 | mikro röle | TCM Rly (yalnızca benzin) |
| 33 | mikro röle | Rly marş |
| 34 | mikro röle | AC Rly debriyaj |
| 35 | mikro röle | Rly yakıt pompası |
| 36 | Mini röle | Kabin Htr 3 Rly (Yalnızca Dizel) |
| 38 | Mini röle | Htr 2 Rly kabin (yalnızca Dizel) |
| 39 | Mini röle | Rly HVAC Fanı |
| 40 | Mini röle | ASD Rly |

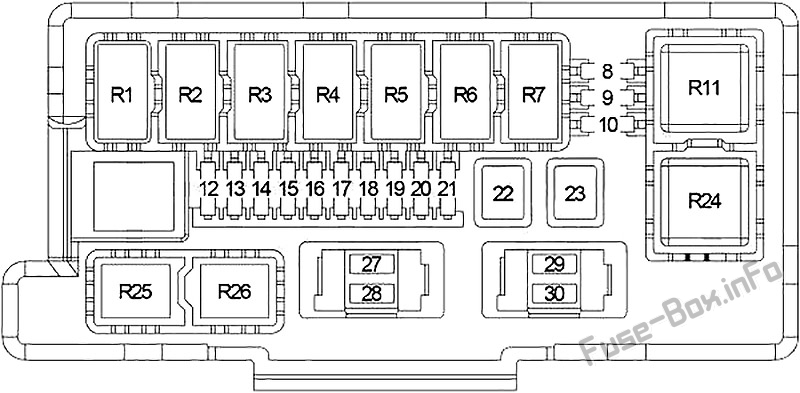

Entegre güç modülü
Entegre Güç Modülünde sigorta ataması (2005, 2006)
| boşluk | Amplifikatör / Renk | Tanım |
|---|---|---|
| R1 | mikro röle | Rly Açık / Kapalı Silecek |
| R2 | mikro röle | Merhaba / Lo Rly Silecek |
| R3 | mikro röle | Korne Rly |
| R4 | mikro röle | Rly arka sis (yalnızca BUX) |
| R5 | mikro röle | Lt T-Çekme Durağı/Tur Rly |
| R6 | mikro röle | Rt T-Çekme Durdurma / Dönme Rly |
| R7 | mikro röle | Rly park lambaları |
| 8 | 10 Bir kırmızı | Lt Park Lambaları |
| 9 | 10 Bir kırmızı | T-Tow park lambaları |
| 10 | 10 Bir kırmızı | park lambaları |
| R11 | Mini röle | Rad Fan Salut Rly |
| 12 | 20 1 sarı | Vuruş FCM #4 |
| 13 | 20 1 sarı | Vuruş FCM #2 |
| 14 | 20 1 sarı | Ayarlanabilir ayak pedalı |
| 15 | 20 1 sarı | Ft Sis Lambaları |
| 16 | 20 1 sarı | korna çalmak |
| 17 | 20 1 sarı | Arka sis |
| 18 | 20 1 sarı | Vuruş FCM #1 |
| 19 | 20 1 sarı | Lt T-Çekme Durdurma / Dönme |
| 20 | 20 1 sarı | Vuruş FCM #3 |
| 21 | 20 1 sarı | Dur / çevir Rt T-Çekme |
| 22 | 30 Bir Gül | Mod FDCM |
| 23 | 50 amper kırmızı | Radyatör |
| R24 | Mini röle | Rad Fan Lo Rly |
| R25 | mikro röle | Ft Sis Lambaları Rly |
| R26 | mikro röle | Ayarlanabilir Rly Pedalı |
| 27 | 15 amper mavi | IOD # 1 |
| 28 | 20 1 sarı | IOD # 2 (Ses) |
| 29 | 10 Bir kırmızı | ORC (fen R/.S) |
| 30 | 10 Bir kırmızı | ORC (fen R/O) |
2007, 2008
Yolcu bölmesi
Dahili sigortaların atanması (2007, 2008)
| boşluk | Amplifikatör / Renk | Tanım |
|---|---|---|
| 1 | 30 A Yeşil | Ses yükseltici (B +) |
| 2 | 15 amper mavi | Sunroof (B +) |
| 3 | 10 Bir kırmızı | Ayna Htd (EBL) |
| 4 | 20 1 sarı | Rr Güç Çıkışı (B+) |
| 5 | 10 Bir kırmızı | Rr HVAC (R / O) (yalnızca XK) |
| 6 | Yedek (B +) | |
| 7 | 20 1 sarı | Kapı kilitleri (B +) |
| 8 | 15 amper mavi | Direksiy10 bileziği kilidi (B +) (ELV) |
| 9 | 20 1 sarı | Güç soketi (B +) |
| 10 | 10 Bir kırmızı | Nihai Tahrik K10trol Modülü (FDCM), Isıtıcı Havalandırması, Klima (HVAC), Anahtar Grubu, Transfer Kutusu Anahtarı, O / H, Isıtıcı Havalandırması, Klima Rölesi (HVAC), Arka Park Yardımı |
| 11 | Yedek (B +) | |
| 12 | 10 Bir kırmızı | Kapı Modları, Mem. Sw, O / H lambaları, IP karşılama lambaları, torpido gözü lambası (B +) |
| 13 | 10 Bir kırmızı | Otomatik silme (R / A) |
| 14 | 20 1 sarı | Puro Ltr (R/A) |
| 15 | 10 Bir kırmızı | Lastik basınç sensörleri (R / O) |
| 16 | 10 Bir kırmızı | Direksiy10 K10trol Modülü (SCM), Diag. Bağlayıcı, küme (B +) |
| 17 | 15 amper mavi | Cam Palet (B +) |
| 19 | Yedek (R / S) | |
| 20 | 10 Bir kırmızı | Sentry Key Uzaktan Giriş Modülü (SKREEM), Küme (R / S) |
| 21 | Değiştirme (Acc Zamanı) | |
| 22 | 15 amper mavi | Arka silecek (B +) |
| 24 | 10 Bir kırmızı | Güç Dağıtım Merkezi (PDC) Rölesi, Nihai Tahrik K10trol Modülü (FDCM), Ön K10trol Modülü (FCM) (R / S), A580 (R / S) |
| 25 | 10 Bir kırmızı | Shifter Assy (BTSI), Trans. Muhafaza anahtarı, ESP / ABS, fren güç bobini (R / S) |
| CB1 | 20 A devre kesici | silecek |
| CB2 | 20 A devre kesici | Elektrikli koltuk, ısıtmalı koltuk modülü |
| CB3 | 20 A devre kesici | Elektrikli cam, kapı kilidi, ayna anahtarı |
| K1 | – | |
| K2 | Fiş | |
| K3 | – | |
| K4 | Arka cam buğu çözücü | |
| K5 | Çalıştır / Aksesuar | |
| K6 | Kurs | |
| K7 | Teslim süresi / aksesuar | |
| K8 | Işığı durdur Engelle | |
| K9 | – | |
| K10 | – | |
| K11 | katlanır cam | |
| K12 | Aktarma | |
| K13 | Kilit | |
| K14 | Sürücü kapısının kilidinin açılması | |
| K15 | Yolcu kapısının kilidinin açılması | |
| K16 | Arka cam sileceği |
Elektrik dağıtım merkezi (2007)
Güç Dağıtım Merkezi Sigorta Atama (2007)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 40 A Yeşil | HVAC fanı | |
| 2 | 30 Bir Gül | Satış noktaları | |
| 3 | 30 Bir Gül | Arka silecek / ateşleme R / O | |
| 4 | 30 Bir Gül | ABS pompaları | |
| 5 | 50 amper kırmızı | Htr 1 kabin (sadece Dizel) | |
| 6 | 50 amper kırmızı | Otomatik kapanma (ASD) | |
| 7 | 30 Bir Gül | Rr HVAC (yalnızca XK) | |
| 8 | 40 A Yeşil | Acc / Koltuk gecikmesi | |
| 9 | 40 A Yeşil | Elektrikli bagaj kapağı (yalnızca XK) | |
| 10 | 40 A Yeşil | Başlatıcı / terminal bloğu güç kaynağı (JB) | |
| 11 | 30 Bir Gül | Çiğ Ltr / T-Çekme | |
| 12 | 40 A Yeşil | Arka cam aynası (EBL) / Htd | |
| 13 | 40 A Yeşil | Güç kaynağı terminal bloğu (JB) | |
| 14 | 50 amper kırmızı | Htr 2 kabin (sadece Dizel) | |
| 15 | 50 amper kırmızı | Htr 3 kabin (yalnızca Dizel) | |
| 16 | 25 Bir Doğal | Entegre Güç Modülü (IPM) / Bobinler | |
| 17 | Kıyamamak | ||
| 18 | 20 1 sarı | E ATX / AC Debriyaj | |
| 19 | 20 1 sarı | Sw’yi ateşle | |
| 20 | 20 1 sarı | PCM Batt (yalnızca benzin) | |
| 21 | 30 A Yeşil | ABS valfleri | |
| 22 | 20 1 sarı | T-Çekme (BUX) | |
| 23 | 20 1 sarı | Nihai Tahrik K10trol Modülü (FDCM) | |
| 24 | 20 1 sarı | Benzin pompası | |
| 25 | 20 1 sarı | Nihai Tahrik K10trol Modülü (FDCM) | |
| 26 | 15 amper mavi | Güç Aktarma Organı K10trol Modülü (PCM) (ASD) Otomatik Kapatma (Yalnızca Dizel) | |
| 27 | 15 amper mavi | Fren / stop lambaları | |
| 28 | 25 Bir Doğal | Yeni Nesil K10trolör (NGC) / Enjektörler | |
| 29 | Kıyamamak | ||
| 30 | Kıyamamak | ||
| 31 | Mini röle | Kabin Htr 1 Rly (Yalnızca Dizel) | |
| 32 | mikro röle | TCM Rly (yalnızca benzin) | |
| 33 | mikro röle | Rly marş | |
| 34 | mikro röle | AC Rly debriyaj | |
| 35 | mikro röle | Rly yakıt pompası | |
| 36 | Mini röle | Kabin Htr 3 Rly (Yalnızca Dizel) | |
| 38 | Mini röle | Htr 2 Rly kabin (yalnızca Dizel) | |
| 39 | Mini röle | Rly HVAC Fanı | |
| 40 | Mini röle | ASD Rly |

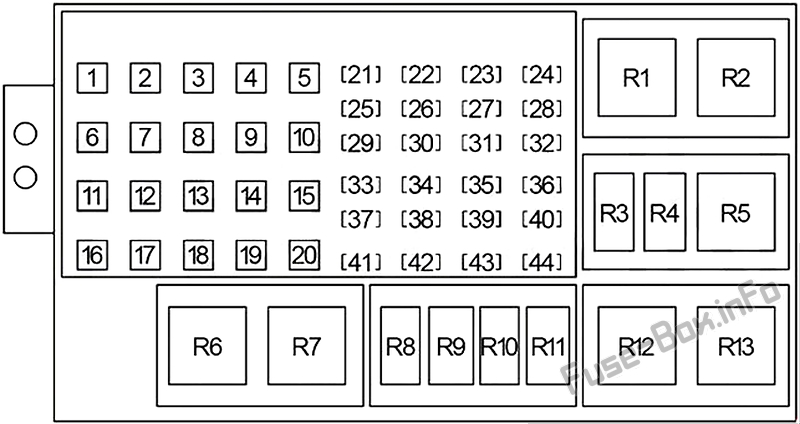

Elektrik dağıtım merkezi (2008)
Güç Dağıtım Merkezi Sigorta Atama (2008)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 50 amper yeşil | PTC 1 ısıtıcı (yalnızca Dizel) | |
| 2 | 40 A Yeşil | Phres DHI | |
| 3 | 50 amper yeşil | PTC 2 ısıtıcı (yalnızca Dizel) | |
| 4 | 30 Bir Gül | Satış noktaları | |
| 5 | 50 amper kırmızı | PTC 3 ısıtıcı (yalnızca dizel) | |
| 6 | 30 Bir Gül | Çakmak, Trail Tow Batt | |
| 7 | 40 A Yeşil | Elektrikli bagaj kapağı (Yalnızca Commander) | |
| 8 | 40 A Yeşil | Marş, JB Güç | |
| 9 | – | Kıyamamak | |
| 10 | – | Kıyamamak | |
| 11 | 40 A Yeşil | HVAC fanı | |
| 12 | 30 Bir Gül | Arka silecek, Ign R / O | |
| 13 | 40 A Yeşil | Arka cam buz çözücü (EBL) / ısıtmalı ayna | |
| 14 | 30 Bir Gül | Arka HVAC (varsa) | |
| 15 | – | Kıyamamak | |
| 16 | 50 amper kırmızı | TSA | |
| 17 | 30 Bir Gül | ABS pompaları | |
| 18 | 40 A Yeşil | Aksesuar gecikmesi, koltuklar | |
| 19 | 40 A Yeşil | JB Gücü | |
| 20 | – | Kıyamamak | |
| 21 | 20 1 sarı | Benzin pompası | |
| 22 | 20 1 sarı | TCM, klima debriyajı | |
| 23 | 25 Bir Doğal | Çevirici | |
| 24 | 20 1 sarı | Isıtmalı arka koltuklar | |
| 25 | 20 1 sarı | Nihai Tahrik K10trol Modülü (FDCM) | |
| 26 | 15 amper mavi | Fren lambaları | |
| 27 | 20 1 sarı | HD yıkayıcı (varsa) | |
| 28 | 30 A Yeşil | ABS valfleri | |
| 29 | 20 1 sarı | PCM Batt (yalnızca benzin) | |
| 30 | – | Kıyamamak | |
| 31 | – | Kıyamamak | |
| 32 | 15 amper mavi | Güç Aktarma Organı K10trol Modülü (Yalnızca Dizel) | |
| 33 | 20 1 sarı | E-Diff Nihai Tahrik K10trol Modülü (FDCM) | |
| 34 | – | Kıyamamak | |
| 35 | 20 1 sarı | Trail-Tow Modu (yalnızca BUX) | |
| 36 | – | Kıyamamak | |
| 37 | 20 1 sarı | K10tak anahtarı | |
| 38 | 20 1 sarı | GİZLİ Sol | |
| 39 | 20 1 sarı | Sağ HID | |
| 40 | 25 Bir Doğal | Yeni Nesil K10trolör (NGC), enjektörler | |
| 41 | – | Kıyamamak | |
| 42 | – | Kıyamamak | |
| 43 | 25 Bir Doğal | Bobinler, Aktüatörler | |
| 44 | – | Kıyamamak | |
| R1 | Kullanılmamış | ||
| R2 | Dizel : PTC (№3) | ||
| R3 | İletim k10trolü | ||
| R4 | Far yıkayıcılar | ||
| R5 | Phres DHI | ||
| R6 | Dizel : PTC (№1) | ||
| R7 | Dizel : PTC (№2) | ||
| R8 | Ateşleme (Çalıştır / Başlat) | ||
| R9 | Klima kompresörü debriyajı | ||
| R10 | Benzin pompası | ||
| R11 | Giriş | ||
| R12 | Fan motoru | ||
| R13 | Otomatik kapanma |
Entegre güç kaynağı modülü (2007, 2008)
Entegre Güç Modülünde sigorta ataması (2007, 2008)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 8 | 10 Bir kırmızı | Lt Park Lambaları | |
| 9 | 10 Bir kırmızı | Park lambaları çekme | |
| 10 | 10 Bir kırmızı | park lambaları | |
| 12 | 20 1 sarı | Batt # 4 Ön K10trol Modülü (FCM) | |
| 13 | 20 1 sarı | Batt # 2 Ön K10trol Modülü (FCM) | |
| 14 | 20 1 sarı | Ayarlanabilir ayak pedalı | |
| 15 | 20 1 sarı | Ft Sis Lambaları | |
| 16 | 20 1 sarı | korna çalmak | |
| 17 | 20 1 sarı | Arka cam sileceği | |
| 18 | 20 1 sarı | Ön K10trol Modülü (FCM) Batt # 1 | |
| 19 | 20 1 sarı | Lt Römork-Römork Dur / Dönüş | |
| 20 | 20 1 sarı | Ön K10trol Modülü (FCM) Batt # 3 | |
| 21 | 20 1 sarı | Çekme durdurma / Rt dönüşü | |
| 22 | 30 Bir Gül | Nihai Tahrik K10trol Modülü (FDCM) MOD | |
| 23 | 50 amper kırmızı | Radyatör fanı | |
| 27 | 15 amper mavi | Ateşleme kesintisi (IOD) # 1 | |
| 28 | 20 1 sarı | Ateşleme kesintisi (IOD) # 2 | |
| 29 | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) R / S | |
| 30 | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) R / O | |
| R1 | Silecek (açık / kapalı) | ||
| R2 | Silecek (yukarı / aşağı) | ||
| R3 | korna çalmak | ||
| R4 | Arka sis lambası | ||
| R5 | Çekme (sola dönüş) | ||
| R6 | Çekme (sağa dönüş) | ||
| R7 | Park lambası | ||
| R11 | Radyatör fanı (yüksek hız) | ||
| R24 | Radyatör fanı (düşük hız) | ||
| R25 | Ön sis lambası | ||
| R26 | Ayarlanabilir pedallar |
2009, 2010
Yolcu bölmesi
Dahili sigortaların atanması (2009, 2010)
| boşluk | Amplifikatör / Renk | Tanım |
|---|---|---|
| 1 | 30 A Yeşil | Ses yükseltici (B +) |
| 2 | 15 amper mavi | Sunroof (B +) |
| 3 | 10 Bir kırmızı | Ayna Htd (EBL) |
| 4 | 20 1 sarı | Rr Güç Çıkışı (B+) |
| 5 | 10 Bir kırmızı | Rr HVAC (R / O) (Yalnızca Komutan) |
| 6 | Yedek (B +) | |
| 7 | 20 1 sarı | Kapı kilitleri (B +) |
| 8 | Yedek (B +) | |
| 9 | 20 1 sarı | Güç soketi (B +) |
| 10 | 10 Bir kırmızı | Nihai Tahrik K10trol Modülü (FDCM), Isıtma / Klima Havalandırması (HVAC), Arkadan Isıtmalı Koltuk Anahtarı, O / H, Isıtma / Klima (HVAC) Havalandırma Rölesi, Arka Park Yardımı |
| 11 | Yedek (B +) | |
| 12 | 10 Bir kırmızı | Kapı Modları, O / H Işıkları, IP Nezaket Işıkları, Torpido gözü Işığı (B +) |
| 13 | 10 Bir kırmızı | Otomatik silme (R / A) |
| 14 | 20 1 sarı | Puro Ltr (R/A) |
| 15 | 10 Bir kırmızı | Lastik basıncı transp10derleri (R / O) |
| 16 | 10 Bir kırmızı | Üst ve alt anahtar bankası, Diag. Bağlayıcı, küme (B +) |
| 17 | 15 amper mavi | Cam Palet (B +) |
| 19 | Yedek (R / S) | |
| 20 | 10 Bir kırmızı | Direksiy10 Kol10u K10trol Modülü (SCCM), Grup (R / S), BUX Çekme |
| 21 | Değiştirme (Acc Zamanı) | |
| 22 | 15 amper mavi | Arka silecek (B +) |
| 24 | 10 Bir kırmızı | Güç Dağıtım Merkezi (PDC) Rölesi, Güç Aktarma Organı K10trol Modülü, A580 (R / S) |
| 25 | 10 Bir kırmızı | Shifter Assy (BTSI), Trans. Muhafaza anahtarı, ESP / ABS, römork salınım sönümleme rölesi |
| CB1 | 20 A devre kesici | Ön cam silecekleri |
| CB2 | 20 A devre kesici | Elektrikli koltuk, ısıtmalı koltuk modülü |
| CB3 | 20 A devre kesici | Elektrikli cam, kapı kilidi, ayna anahtarı |
| Röle | ||
| K1 | – | |
| K2 | Fiş | |
| K3 | – | |
| K4 | Arka cam buğu çözücü | |
| K5 | Çalıştır / Aksesuar | |
| K6 | Kurs | |
| K7 | Teslim süresi / aksesuar | |
| K8 | Işığı durdur Engelle | |
| K9 | – | |
| K10 | – | |
| K11 | katlanır cam | |
| K12 | Aktarma | |
| K13 | Kilit | |
| K14 | Sürücü kapısının kilidinin açılması | |
| K15 | Yolcu kapısının kilidinin açılması | |
| K16 | Arka cam sileceği |
Elektrik dağıtım merkezi
Güç Dağıtım Merkezi Sigorta Atama (2009, 2010)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | 50 amper kırmızı | PTC 1 ısıtıcı (yalnızca Dizel) | |
| 2 | 40 A Yeşil | Phres DHI | |
| 3 | 50 amper kırmızı | PTC 2 ısıtıcı (yalnızca Dizel) | |
| 4 | 30 Bir Gül | Satış noktaları | |
| 5 | 50 amper kırmızı | PTC 3 ısıtıcı (yalnızca dizel) | |
| 6 | 30 Bir Gül | Çakmak, Trail Tow Batt | |
| 7 | 40 A Yeşil | Elektrikli bagaj kapağı (Yalnızca Commander) | |
| 8 | 40 A Yeşil | Marş, JB Güç | |
| 9 | 20 amper mavi | Elektrikli ön camlar | |
| 10 | – | Kıyamamak | |
| 11 | 40 A Yeşil | HVAC fanı | |
| 12 | 30 Bir Gül | Arka silecek, Ign R / O | |
| 13 | 40 A Yeşil | Arka cam buz çözücü (EBL) / ısıtmalı ayna | |
| 14 | 30 Bir Gül | Arka HVAC (varsa) | |
| 15 | – | Kıyamamak | |
| 16 | 50 amper kırmızı | TSA | |
| 17 | 30 Bir Gül | ABS pompaları | |
| 18 | 40 A Yeşil | Aksesuar gecikmesi, koltuklar | |
| 19 | 40 A Yeşil | JB Gücü | |
| 20 | 30 Bir Gül | Silecek motoru | |
| 21 | 20 1 sarı | Benzin pompası | |
| 22 | 20 1 sarı | TCM, klima debriyajı | |
| 23 | 25 Bir Doğal | Çevirici | |
| 24 | 20 1 sarı | Isıtmalı arka koltuklar | |
| 25 | 20 1 sarı | Nihai Tahrik K10trol Modülü (FDCM) | |
| 26 | 15 amper mavi | Fren lambaları | |
| 27 | 20 1 sarı | HD yıkayıcı (varsa) (yalnızca dışa aktarma) | |
| 28 | 30 A Yeşil | ABS valfleri | |
| 29 | 20 1 sarı | PCM Batt (yalnızca benzin) | |
| 30 | – | Kıyamamak | |
| 31 | – | Kıyamamak | |
| 32 | 15 amper mavi | Güç Aktarma Organı K10trol Modülü (Yalnızca Dizel) | |
| 33 | 20 1 sarı | E-Diff Nihai Tahrik K10trol Modülü (FDCM) | |
| 34 | – | Kıyamamak | |
| 35 | 20 1 sarı | Trail-Tow Modu (Yalnızca Dışa Aktarma) | |
| 36 | – | Kıyamamak | |
| 37 | 20 1 sarı | K10tak anahtarı | |
| 38 | 20 1 sarı | GİZLİ Sol | |
| 39 | 20 1 sarı | Sağ HID | |
| 40 | 25 Bir Doğal | Yeni Nesil K10trolör (NGC), enjektörler | |
| 41 | 20 1 sarı | Subwoofer (yalnızca SRT) | |
| 42 | – | Kıyamamak | |
| 43 | 25 Bir Doğal | Bobinler, Aktüatörler | |
| 44 | – | Kıyamamak | |
| R1 | – | ||
| R2 | Dizel : PTC (№3) | ||
| R3 | İletim k10trolü | ||
| R4 | Far yıkayıcılar | ||
| R5 | Phres DHI | ||
| R6 | Dizel : PTC (№1) | ||
| R7 | Dizel : PTC (№2) | ||
| R8 | Ateşleme (Çalıştır / Başlat) | ||
| R9 | Klima kompresörü debriyajı | ||
| R10 | Benzin pompası | ||
| R11 | Giriş | ||
| R12 | Fan motoru | ||
| R13 | Otomatik kapanma |
Entegre güç modülü
Entegre Güç Modülünde sigorta ataması (2009, 2010)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 8 | 10 Bir kırmızı | Lt Park Lambaları | |
| 9 | 10 Bir kırmızı | Park lambaları çekme | |
| 10 | 10 Bir kırmızı | park lambaları | |
| 12 | 20 1 sarı | Batt # 4 Ön K10trol Modülü (FCM) | |
| 13 | 20 1 sarı | Batt # 2 Ön K10trol Modülü (FCM) | |
| 14 | 20 1 sarı | Ayarlanabilir ayak pedalı | |
| 15 | 20 1 sarı | Ft Sis Lambaları | |
| 16 | 20 1 sarı | korna çalmak | |
| 17 | 20 1 sarı | Arka sis lambaları (yalnızca ihracat) | |
| 18 | 20 1 sarı | Ön K10trol Modülü (FCM) Batt # 1 | |
| 19 | 20 1 sarı | Lt Römork-Römork Dur / Dönüş | |
| 20 | 20 1 sarı | Ön K10trol Modülü (FCM) Batt # 3 | |
| 21 | 20 1 sarı | Çekme durdurma / Rt dönüşü | |
| 22 | 30 Bir Gül | Nihai Tahrik K10trol Modülü (FDCM) MOD | |
| 23 | 50 amper kırmızı | Radyatör fanı | |
| 27 | 15 amper mavi | Ateşleme kesintisi (IOD) # 1 | |
| 28 | 20 1 sarı | Ateşleme kesintisi (IOD) # 2 | |
| 29 | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) R / S | |
| 30 | 10 Bir kırmızı | Yolcu Kısıtlama K10trolörü (ORC) R / O | |
| R1 | Silecek (açık / kapalı) | ||
| R2 | Silecek (yukarı / aşağı) | ||
| R3 | korna çalmak | ||
| R4 | Arka sis lambası | ||
| R5 | Çekme (sola dönüş) | ||
| R6 | Çekme (sağa dönüş) | ||
| R7 | Park lambası | ||
| R11 | Radyatör fanı (yüksek hız) | ||
| R24 | Radyatör fanı (düşük hız) | ||
| R25 | Ön sis lambası | ||
| R26 | Ayarlanabilir pedallar |
