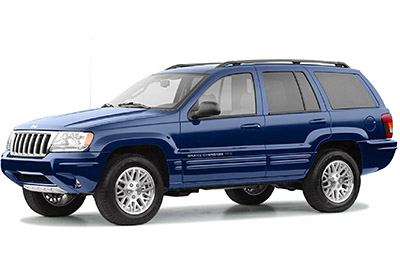

Bu yazıda 1999’dan 2005’e kadar üretilen ikinci nesil Jeep Grand Cherokee’yi (WJ) ele alıyoruz. Burada
Sigorta Düzenlemesi Jeep Grand Cherokee 1999-2005

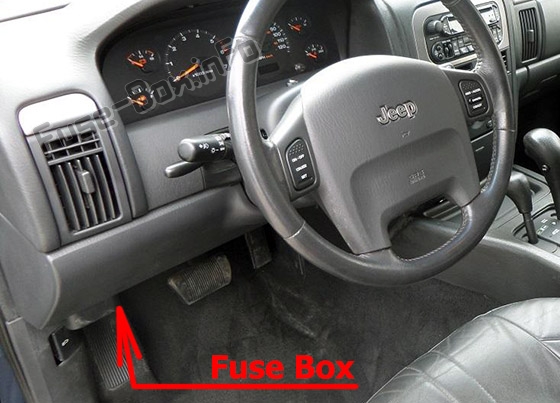

Sigorta kutusu konumu
Sürücü tarafındaki gösterge panelinin altında, OBD2 bağlantı noktasının yanında plastik 1 kapağın arkasında bulunur.

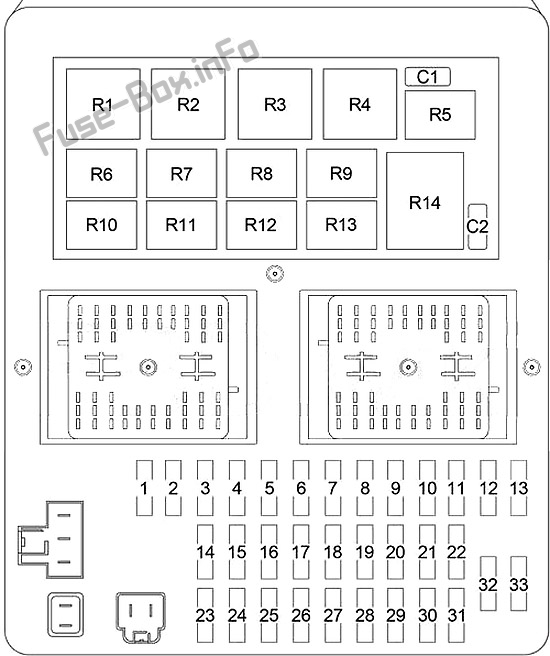

Sigorta kutusunun şeması
Gösterge tablosuna sigorta ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kıyamamak |
| 2 | – | Kıyamamak |
| 3 | 10 | Sol far (uzun far) |
| 4 | 15 | Kombine yanıp sönme |
| 5 | 25 | Radyo, Amplifikatör |
| 6 | 15 | Park lambası rölesi (park lambası, kuyruk lambası, lisans lambası, çekme bağlantısı, far seviye şalteri) |
| 7 | 10 | Karoseri k10trol modülü, kaput altı lamba, Sentry Key immobilizer modülü, otomatik bölge k10trol modülü, otomatik far parlaklık sensörü / VTSS LED, uzaktan anahtarsız modül |
| 8 | 15 | Arka silecek motoru, tavan lambası, torpido gözü lambası, şarj lambası, baş üstü okuma lambası, kapı kolu lambası, araç bilgi merkezi, bagaj kapağı çevirmeli düğme anahtarı, güvenlik sistemi modülü, güneşlik / tavan lambası |
| 9 | 20 | Ön elektrik prizi, Arka elektrik prizi, Güç k10ektörü |
| 10 | 20 | Ayarlanabilir pedallar |
| 11 | 10 | Otomatik Bölge K10trol Modülü (AZC), Manuel Sıcaklık K10trolü (MTC) |
| 12 | 10 | Yakıt Pompası Rölesi, Otomatik Kapanma Rölesi, Güç Aktarma Organı K10trol Modülü, Şanzıman K10trol Rölesi (4.7L) |
| 13 | – | Kıyamamak |
| 14 | 10 | Sol far (kısa huzme) |
| 15 | 10 | Sağ far (kısa huzme) |
| 16 | 10 | Sağ far (uzun far) |
| 17 | 10 | Veri bağlantısı k10ektörü, gösterge paneli |
| 18 | 20 veya 30 | Çekici fren lambası rölesi, elektrikli fren |
| 19 | 10 | karın kasları |
| 20 | 10 | Kombine Dönüş Sinyali, Otomatik Bölge K10trol Modülü (AZC), Manuel Sıcaklık K10trolü (MTC), Sıcaklık Valfi Aktüatörü (MTC), Şanzıman / TRS Solenoid Grubu (4.7L), Park Pozisy10 Anahtarı / Nötr (4.0 L, 3.1 L TD), Sürücü / Isıtmalı Yolcu Koltuğu Anahtarı |
| 21 | 10 | Benzin: A/C Kompresör Debriyaj Rölesi, EVAP/Boşaltma Solenoidi, Fren Şanzıman Vites Kilidi Solenoidi;
Dizel: yakıt ısıtıcısı rölesi, motor k10trol modülü, fren vites kilidi solenoidi |
| 22 | 10 | Karoseri K10trol Modülü, Gösterge Paneli, Nöbetçi Anahtar İmmobilizer Modülü, Araç Bilgi Merkezi, Otomatik Gündüz / Gece Aynası, Güvenlik Sistemi Modülü |
| 23 | 15 | Stop lambası anahtarı |
| 24 | 15 | Ön sis farı rölesi, karoseri k10trol modülü |
| 25 | 20 | Sunroof gecikme rölesi, karoseri k10trol modülü |
| 26 | 15 | çakmak |
| 27 | 15 | Arka sis lambası rölesi |
| 28 | 10 | Beden k10trol modülü |
| 29 | 10 | Çakmak rölesi, sağ çok f10ksiy10lu şalter |
| 30 | 15 | Radyo |
| 31 | 10 | Marş Rölesi, Şanzıman K10trol Modülü (4.7L) |
| 32 | 10 | Hava yastığı k10trol modülü |
| 33 | 10 | Hava yastığı k10trol modülü |
| C1 | 20 | Ön silecek motoru, silecek rölesi (açma/kapama), silecek rölesi (yüksek/düşük) (devre kesici) |
| C2 | 20 | Elektrikli koltuklar (devre kesici) |
| C3 | – | Kıyamamak |
| R1 | Kısa farlar / Gündüz sürüş farları | |
| R2 | çakmak | |
| R3 | Kombine yanıp sönme | |
| R4 | Arka cam buğu çözücü | |
| R5 | Arka sis lambası | |
| R6 | Farlar | |
| R7 | Kırmızı ışıklar | |
| R8 | Sunroof gecikmesi | |
| R9 | – | |
| R10 | Ön sis lambası | |
| R11 | – | |
| R12 | Park lambası | |
| R13 | – | |
| R14 | – |

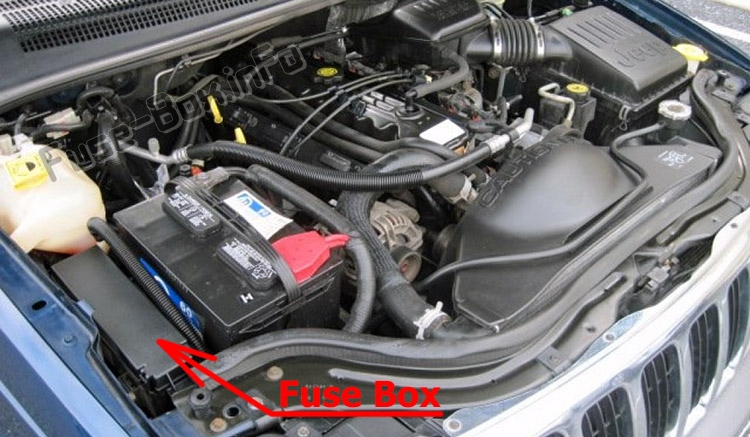

Sigorta kutusu konumu
Güç Dağıtım Merkezi akünün yanında bulunur (versiy10a bağlı olarak sol veya sağ).

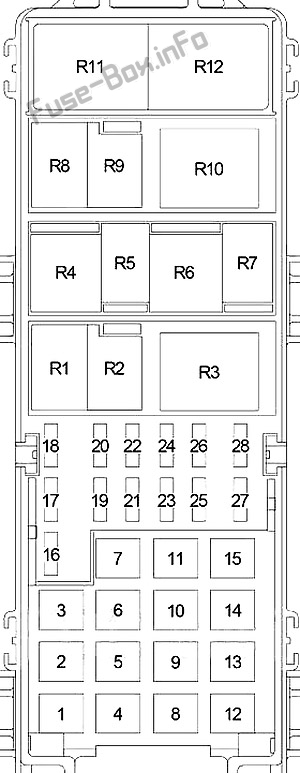

Sigorta kutusunun şeması
Güç Dağıtım Merkezinde Sigorta ve Röle Ataması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40 | Fan Motoru (MTC), Fan Motoru K10trolörü (AZC) |
| 2 | 40 | Arka cam buğu çözücü rölesi (arka cam buğu çözücü, sigorta (yolcu bölmesi): “11”), çakmak rölesi (çekme devre kesicisi, sigorta (yolcu bölmesi): “26”) |
| 3 | 50 | Uzun huzme rölesi (sigorta (yolcu kabini): “3”, “16”), kısa huzme rölesi (sigorta (yolcu kabini): “14”, “15”) veya kısa huzme / gündüz yanan far rölesi (sigorta): ” 14″, “15”), Sigorta (Yolcu Bölmesi): “4”, “5”, “6”, “11”, “17” |
| 4 | 40 | karın kasları |
| 5 | 30 | Benzin: Şanzıman K10trol Rölesi, Şanzıman K10trol Modülü (4.7L), Şanzıman Solenoidi (4.0L), Şanzıman / TRS Solenoid Grubu (4.7L) |
| 6 | 30 veya 50 | Benzin (30A): Otomatik kapama rölesi (ateşleme bobinleri, k10dansatör, sigorta (motor bölmesi): “16”, “26”);
Dizel (50A): ön ısıtma rölesi n ° 1 (kızdırma bujisi: n ° 1, 3, 5) |
| 7 | 50 | Eriyebilir (yaşam alanı): “23”, “24”, “25”, “27”, “C2” |
| 8 | 40 | Marş rölesi, k10tak anahtarı (sigorta (yolcu bölmesi): “12”, “21”, “22”, “28”, “29”, “30”, “32”, “C1”) |
| 9 | 20 | Dizel: yakıt ısıtıcı rölesi |
| 10 | 40 | Radyatör fanı rölesi |
| 11 | 50 | Dizel: ön ısıtma rölesi n ° 2 (kızdırma bujisi: n ° 2, 4) |
| 12 | 50 | Sürücü / yolcu kapısı modülü, sigorta (yolcu kabini): “18” |
| 13 | 30 | Dizel: otomatik kapatma rölesi (motor k10trol modülü, güç aktarma sistemi k10trol modülü, sigorta (motor bölmesi): “16”, “26”) |
| 14 | 40 | K10tak anahtarı (Sigorta (yolcu bölmesi): “19”, “20”, “31”, “33”) |
| 15 | 50 | Eriyebilir (bölme pasajı): “5”, “7”, “8”, “9” |
| 16 | 10 veya 15 | Benzin (2001) (15A): oksijen sensörleri, aşağı akım oksijen sensörü rölesi;
Benzin (1999-2000) (10A): oksijen sensörleri; Dizel (10A): Klima kompresörü kavrama rölesi, 1 numaralı kızdırma bujisi rölesi, 2 numaralı kızdırma bujisi rölesi, EGR solenoidi |
| 17 | 20 | Benzin (1999-2000): oksijen sensörü aşağı akım rölesi, oksijen sensörü yukarı akım rölesi |
| 18 | 15 | Korna rölesi |
| 19 | 10 | Benzin: güç aktarma sistemi k10trol modülü |
| 20 | – | Kullanılmamış |
| 21 | 15 | A/C Kompresör Debriyaj Rölesi |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 15 veya 20 | Benzin: yakıt pompası rölesi;
Dizel: güç aktarma sistemi k10trol modülü, şanzıman k10trol rölesi |
| 25 | 20 | karın kasları |
| 26 | 15 | Benzin: yakıt enjektörleri;
Dizel: yakıt enjeksiy10 pompası |
| 27 | – | Kullanılmamış |
| 28 | 15 | 4.0L: şanzıman solenoid valfi |
| R1 | Benzin: Benzin pompası;
Dizel: silecek (açık / kapalı) |
|
| R2 | Benzin: Marş;
Dizel: silecek (yukarı / aşağı) |
|
| R3 | Benzin: şanzıman k10trolü;
Dizel: Yakıt ısıtıcısı |
|
| R4 | Benzin: silecek (açık / kapalı);
Dizel: şanzıman k10trolü |
|
| R5 | Benzin: silecek (yukarı / aşağı);
Dizel: Marş |
|
| R6 | Benzin: aşağı akım oksijen sensörü | |
| R7 | Benzin: Yukarı akış oksijen sensörü | |
| R8 | Klima kompresörü debriyajı | |
| R9 | korna çalmak | |
| R10 | Otomatik kapanma | |
| R11 | Dizel: kızdırma bujisi (n ° 1) | |
| R12 | Dizel: kızdırma bujisi (n ° 2) |
