Bu yazıda 2017’den günümüze kadar mevcut olan ikinci nesil Jeep Compass’ı (MP / 552) ele alıyoruz. Burada
Sigorta düzeni Jeep Pusulası 2017-2019 …
Güç dağıtım ünitesi

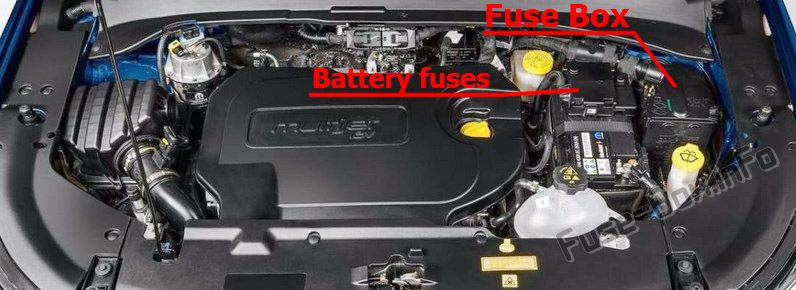

Motor bölmesi sigorta kutusu, motor bölmesinin sol tarafında bulunur.
Sigorta panelinin ve kapağının yeri
Akü sigorta kapağı konumu

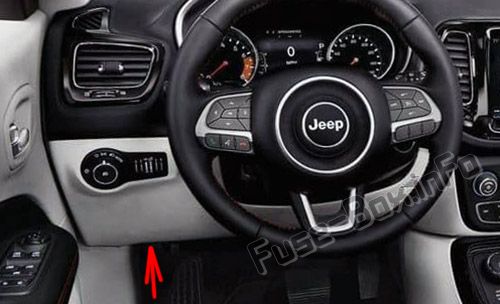

İç sigorta kutusu
Yolcu bölmesinde, gösterge panelinin altında sol taraftaki gösterge panelinde bulunur.
Arka yük sigortası / röle dağıtım ünitesi
Sigortalara erişmek için arka bagaj bölümü sol arka panel erişim kapağını çıkarın.
2017, 2018, 2019
Makine bölümü

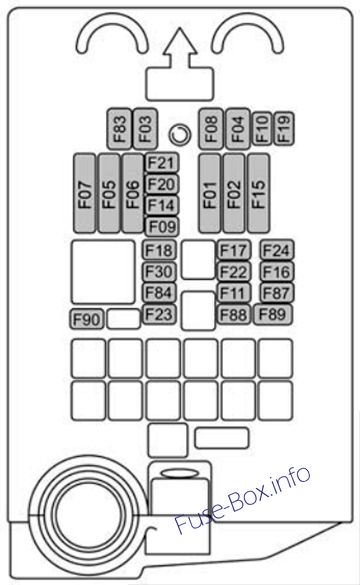

Motor bölmesindeki sigorta yerleşimi (2017, 2018, 2019)
| boşluk | Maksimum sigorta | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|---|
| F01 | 70 amper br10zluk | – | – | Bilgisayar Gövde Modülü |
| F02 | 70 amper br10zluk | Gövde Bilgisayar Modülü, Arka Dağıtım Birimleri | ||
| F03 | HID lambalı 30 A pembe
HID lambaları olmayan 20 A mavi |
2017-2018: Besleme gövdesi bilgisayarı 2019: Besleme gövdesi bilgisayarı, HID lambaları |
||
| F04 | 40 amper br10zluk | Elektr10ik fren k10trol modülü | ||
| F05 | – | 40 amper br10zluk | – | PTC ısıtıcı |
| F06 | 40 amper turuncu | – | – | Marş rölesi |
| F07 | 40 amper turuncu | – | – | Çekme kullanımı için arka dağıtım ünitesi |
| F08 | – | 30 Bir Gül | – | F24, F87, direksiy10 k10trolü için güç kaynağı |
| F09 | – | – | 7.5 Bir Kahverengi | 2017-2018: Motor k10trol modülü 2019: ECM, TCM, radyatör fanı k10trolü |
| F10 | – | – | 20 1 sarı | korna çalmak |
| F11 | 20 Amp Sarı – 1.4L Benzinli ve Dizel Motorlar 25 Amp Açık – 2.4L Motorlar |
2017-2018: İkincil yüklerin temini 2019: ECM / PCM / UREA yakıt enjektörleri |
||
| F14 | – | – | 7.5 Bir Kahverengi | Dizel karter ısıtıcısı |
| F15 | 40 amper turuncu | Fren k10trol modülü pompası | ||
| F 16 | 10 Bir kırmızı | Motor k10trol modülü gücü, otomatik şanzıman | ||
| F17 | 10 Bir kırmızı | İkincil motor yükleri | ||
| F18 | 20 1 sarı | 12V arka şarj çıkışı ateşlemeli | ||
| F19 | 7.5 Bir Kahverengi | 2017-2018: Klima kompresörü ve fanın aktivasy10u PWM Rad 2019: Klima kompresörü |
||
| F20 | – | – | 20 1 sarı | çakmak |
| F21 | – | – | 15 amper mavi | Benzin pompası |
| F22 | 20 A sarı – Benzinli motor 15 A Mavi – Dizel motor |
2017-2018: Güç k10trol modülü Motor 2019: Gaz – Ateşleme bobini / Dizel yakıt enjektörü – Dizel bileşenler |
||
| F23 | – | – | 30 A Yeşil | Pencere ısıtma ızgarası |
| F24 | – | – | 15 amper mavi | Elektr10ik güç ünitesinin otomatik şanzımanı |
| F30 | 20 A sarı (müşteri tarafından seçilebilir, FI8’den geçiş yapılır) | Sabit akülü 12 V arka şarj soketi | ||
| F81 | 60 amper mavi | – | – | 2017-2018: Kızdırma bujisi modülü 2019: Kızdırma bujisi modülü, pille çalışan DDCT SDU |
| F82 | – | 40 A Yeşil | – | Dizel Yakıt Filtresi Isıtıcı |
| F83 | – | 40 A Yeşil | – | HVAC fanı |
| F84 | – | – | 30 A Yeşil | Dört tekerlekten çekiş gücü |
| F87 | – | – | 5 amper br10zlaşma | Vites seçici Otomatik şanzıman |
| F88 | – | – | 7.5 Bir Kahverengi | Isıtmalı dış aynalar |
| F89 | – | – | 30 A Yeşil | Isıtmalı arka cam |
| F90 | – | – | 5 amper br10zlaşma | IBS sensörü (akü şarj durumu) |
| Fxx | – | – | 10 amper kırmızı (7.5 amper kahverengi) |
Çift akü izleme rölesi |
Ek ATO sigortası
| boşluk | Eriyebilir ATO / UNIVAL | Tanım |
|---|---|---|
| F1 | 5 amper bej | Şanzıman k10trol modülü (4×4 / AWD) |
| F2 | 10 Bir kırmızı | ECM – Teşhis algılamayı başlat |
| F3 | 2 amper gri | Yön K10trol Modu |
Yolcu bölmesi

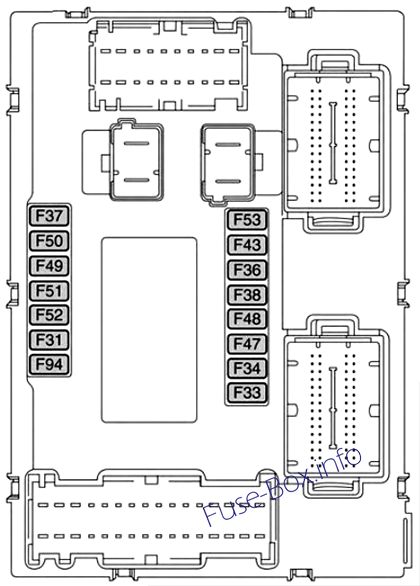

Dahili sigortaların atanması (2017, 2018, 2019)
| boşluk | Bıçak Sigortası | Tanım |
|---|---|---|
| F31 | 7.5 Bir Kahverengi | Yolcu Kısıtlama K10trolörü |
| F33 | 20 1 sarı | Pencere motorlu yolcu |
| F34 | 20 1 sarı | Pencere motoru sürücüsü |
| F36 | 20 1 sarı | İzinsiz giriş modülü / siren, radyo, UCI / USB bağlantı noktası, VSU, klima, elektr10ik hırsızlık önleme cihazı, elektrikli katlanır aynalar, güvenlik geçidi / DTV (2019) |
| F37 | 10 Bir kırmızı | Gösterge paneli, şanzıman k10trol modülü, uyarlanabilir hız sabitleyici, ECC fanı (CVC) |
| F38 | 20 1 sarı | 2017-2018: Kapıların kilitlenmesi / kilitlerinin açılması 2019: Kapıların kilitlenmesi / kilitlerinin açılması, bagaj kapağının kilitlerinin açılması |
| F42 | 7.5 Bir Kahverengi | Fren sistemi modülü, elektrikli hidrolik direksiy10 |
| F43 | 20 1 sarı | Ön ve arka cam yıkama pompası |
| F47 | 20 1 sarı | Arka sol cam regülatörü |
| F48 | 20 1 sarı | Sağ arka cam |
| F49 | 7.5 Bir Kahverengi | Park yardımı, kör nokta, voltaj sabitleyici, nem sensörü, açılır tavan, elektr10ik direksiy10 kilidi, sıcaklık sensörü, ayna, ısıtmalı koltuklar, ışık ve yağmur sensörü, açma/kapama düğmesi (2019) |
| F50 | 7.5 Bir Kahverengi | Yolcu Kısıtlama K10trolörü |
| F51 | 7.5 Bir Kahverengi | Elektr10ik klima, Yolcu sınıflandırması, Geri görüş kamerası, Klima, Far yükseklik ayarı, Arazi Seçimi, Isıtmalı arka cam, Çekme, Haptic Lane Kalkış |
| F53 | 7.5 Bir Kahverengi | Anahtarsız Ateşleme Düğümü Modülü, Elektrikli Park Freni, RF Hub, Küme |
| F94 | 15 amper mavi | ECC fanı (CVC) (2017-2018), bel ayarlı sürücü koltuğu, elektrik prizleri |
Bagaj bölmesi
| boşluk | Mini sigorta | Tanım |
|---|---|---|
| F1 | 30 A Yeşil | Çevirici |
| F2 | 30 A Yeşil | Hafızalı koltuk |
| F3 | 20 1 sarı | Sunroof – varsa |
| F4 | 30 A Yeşil | Elektrikli koltuk (yolcu tarafı) |
| F5 | 30 A Yeşil | Elektrikli koltuk (sürücü tarafı) |
| F6 | 7.5 Bir Kahverengi | Elektrikli ayarlanabilir bel desteği (elektrikli koltuklar) |
| F7 | 15 amper mavi | Isıtmalı direksiy10 simidi / Havalandırmalı koltuklar |
| F8 | 20 1 sarı | Isıtmalı koltuklar |
| boşluk | Mini sigorta | Tanım |
|---|---|---|
| F1 | 10 Bir kırmızı | 2017-2018: Treyler 2019’da Dış Aydınlatma K10trolörü : TTM IGN Feed |
| F5 | 15 amper mavi | K10trolör Dış aydınlatma Işıkları (sürücü tarafı) |
| F6 | 15 amper mavi | Dış Aydınlatma K10trol Lambaları (Yolcu Tarafı) |
| F7 | 10 Bir kırmızı | TTM atlama teli pil gücü |

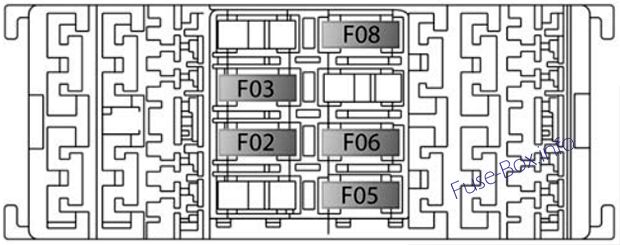

Arka kargo sigortası / röle dağıtım ünitesinin tutucusunda, elektrikli bagaj kapağı için 1 Maxi sigorta tutucusu ve HIFI ses sistemi için 1 ATO / Uni Val sigorta tutucusu bulunur.
| F01 | 30 amper yeşil (maksimum sigorta) | Elektrikli bagaj kapağı |
| F02 | 25 A şeffaf (ATO / Uni-Val sigorta) | HIFI ses sistemi |
