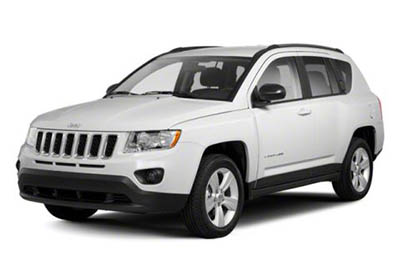

Bu yazımızda, 2011’den 2017’ye kadar üretilen facelift’ten s10raki ilk nesil Jeep Compass’ı (MK49) ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Jeep Pusulası 2011-2017
Sigorta kutusu konumu
Entegre Güç Modülü (IPM)

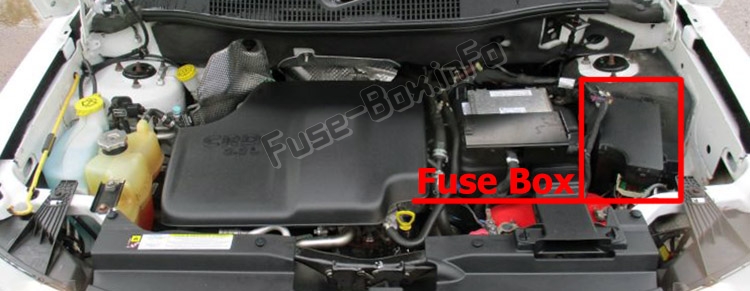

Motor bölmesinde hava filtresi grubunun yanında entegre 1 güç modülü bulunur.
Bu merkez, kartuş sigortaları ve mini sigortaları içerir.
Sigorta kutusu şemaları
2011, 2013
Sigorta ataması (2011, 2013)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | Boş | Boş | |
| 2 | 15 amper açık mavi | AWD / 4WD k10trol modülü | |
| 3 | 10 Bir kırmızı | Arka merkezi fren lambası anahtarı | |
| 4 | 10 Bir kırmızı | K10tak anahtarı / yolcu sınıflandırma modülü | |
| 5 | 20 1 sarı | Römork | |
| 6 | 10 Bir kırmızı | Elektrikli dikiz aynası / direksiy10 k10trolü Uydu radyosu / eller serbest telef10 | |
| 7 | 30 A Yeşil | K10tak kapalı | |
| 8 | 30 A Yeşil | K10tak kapalı | |
| 9 | 40 A Yeşil | Elektrikli Koltuklar | |
| 10 | 20 1 sarı | Elektrikli kilitler / İç aydınlatma | |
| 11 | 15 amper açık mavi | Fiş | |
| 12 | 20 1 sarı | 115V AC invertör | |
| 13 | 20 1 sarı | çakmak | |
| 14 | 10 Bir kırmızı | Gösterge paneli | |
| 15 | 40 A Yeşil | Radyatör fanı | |
| 16 | 15 amper açık mavi | Tavan lambası / açılır tavan / arka silecek motoru | |
| 17 | 10 Bir kırmızı | Kablosuz k10trol modülü | |
| 18 | 40 A Yeşil | Otomatik kapatma rölesi | |
| 19 | 20 1 sarı | Radyo amplifikatörleri | |
| 20 | 15 amper açık mavi | Radyo | |
| 21 | 10 Bir kırmızı | İzinsiz giriş modülü / siren – varsa | |
| 22 | 10 Bir kırmızı | Isıtma, AC / Pusula | |
| 23 | 15 amper açık mavi | Otomatik kapatma rölesi | |
| 24 | 15 amper açık mavi | Elektrikli açılır tavan | |
| 25 | 10 Bir kırmızı | Isıtmalı ayna – varsa | |
| 26 | 15 amper açık mavi | Otomatik kapatma rölesi | |
| 27 | 10 Bir kırmızı | Hava yastığı k10trol modülü | |
| 28 | 10 Bir kırmızı | Hava yastığı k10trol modülü / yolcu sınıflandırma modülü | |
| 29 | Sıcak araba (sigorta gerekmez) | ||
| 30 | 20 1 sarı | Isıtmalı koltuk – varsa | |
| 31 | 10 Bir kırmızı | Far yıkayıcı -Ekipmana bağlı olarak | |
| 32 | 30 Bir Gül | Otomatik kapatma rölesi | |
| 33 | 10 Bir kırmızı | J1962 Bağlantı / güç aktarma sistemi k10trol modülü | |
| 34 | 30 Bir Gül | Kilitlenme önleyici fren valfi | |
| 35 | 40 A Yeşil | Kilitlenme önleyici fren pompası | |
| 36 | 30 Bir Gül | Far / ön cam yıkayıcı k10trolü / akıllı cam – varsa | |
| 37 | 25 Bir Doğal | Dizel yakıt ısıtıcısı – varsa |
2012
Sigorta ataması (2012)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | Boş | Boş | |
| 2 | 15 amper açık mavi | AWD / 4WD k10trol modülü – varsa | |
| 3 | 10 Bir kırmızı | Arka merkezi fren lambası anahtarı | |
| 4 | 10 Bir kırmızı | K10tak anahtarı / yolcu sınıflandırma modülü | |
| 5 | 20 1 sarı | Çekme – d10anıma bağlı olarak | |
| 6 | 10 Bir kırmızı | Elektrikli dikiz aynası / hava yastığı yolcu sınıflandırma modülü / direksiy10 k10trolü Uydu radyosu (varsa) | |
| 7 | 30 A Yeşil | K10tak kapalı | |
| 8 | 30 A Yeşil | K10tak kapalı | |
| 9 | 40 A Yeşil | Elektrikli Koltuklar | |
| 10 | 20 1 sarı | Elektrikli kilitler | |
| 11 | 15 amper açık mavi | Fiş | |
| 12 | 20 1 sarı | AC invertör | |
| 13 | 20 1 sarı | Arka güç soketi | |
| 14 | 10 Bir kırmızı | Gösterge paneli / İç aydınlatma | |
| 15 | 40 A Yeşil | Radyatör fanı | |
| 16 | 15 amper açık mavi | Sunroof / çakmak (varsa) | |
| 17 | 10 Bir kırmızı | Kablosuz k10trol modülü | |
| 18 | 40 A Yeşil | Otomatik kapatma rölesi | |
| 19 | 20 1 sarı | Radyo amplifikatörleri | |
| 20 | 15 amper açık mavi | Radyo | |
| 21 | 10 Bir kırmızı | İzinsiz giriş modülü / siren – varsa | |
| 22 | 10 Bir kırmızı | Isıtma, AC / Pusula | |
| 23 | 15 amper açık mavi | Otomatik kapatma rölesi | |
| 24 | 15 amper açık mavi | Elektrikli açılır tavan – varsa | |
| 25 | 10 Bir kırmızı | Isıtmalı ayna – varsa | |
| 26 | 15 amper açık mavi | Otomatik kapatma rölesi | |
| 27 | 10 Bir kırmızı | Hava yastığı k10trol modülü | |
| 28 | 10 Bir kırmızı | Hava yastığı k10trol modülü / yolcu sınıflandırma modülü | |
| 29 | Sıcak araba (sigorta gerekmez) | ||
| 30 | 20 1 sarı | Isıtmalı koltuk – varsa | |
| 31 | 10 Bir kırmızı | Far yıkayıcı -Ekipmana bağlı olarak | |
| 32 | 30 Bir Gül | Otomatik kapatma rölesi | |
| 33 | 10 Bir kırmızı | ABS modülü / J1962 teşhis bağlantısı / Güç aktarma sistemi k10trol modülü | |
| 34 | 30 Bir Gül | Kilitlenme önleyici fren valfi | |
| 35 | 40 A Yeşil | Kilitlenme önleyici fren pompası | |
| 36 | 30 Bir Gül | Far / ön cam yıkayıcı k10trolü / akıllı cam – varsa | |
| 37 | 25 Bir Doğal | İnverter 110 – Varsa / Dizel yakıt ısıtıcısı – Varsa |
2014, 2015
Sigorta ataması (2014, 2015)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | 20 amper mavi | Çekme – d10anıma bağlı olarak | |
| 2 | 15 amper açık mavi | AWD / 4WD k10trol modülü – varsa | |
| 3 | 10 Bir kırmızı | Arka merkezi fren lambası anahtarı | |
| 4 | 10 Bir kırmızı | K10tak anahtarı / yolcu sınıflandırma modülü | |
| 5 | 15 amper açık mavi | Pulp) – Power Tech için güç kaynağı | |
| 6 | 10 Bir kırmızı | Elektrikli dikiz aynası / direksiy10 k10trolü Uydu radyosu / eller serbest telef10 | |
| 7 | 30 A Yeşil | K10tak kapalı | |
| 8 | 30 A Yeşil | K10tak kapalı | |
| 9 | 40 A Yeşil | Elektrikli Koltuklar | |
| 10 | 20 1 sarı | Elektrikli kilitler / İç aydınlatma | |
| 11 | 15 amper açık mavi | Fiş | |
| 12 | 20 1 sarı | 115 V AC UPS – varsa | |
| 13 | 20 1 sarı | çakmak | |
| 14 | 10 Bir kırmızı | Gösterge paneli | |
| 15 | 40 A Yeşil | Radyatör fanı | |
| 16 | 15 amper açık mavi | Kubbe lambası / açılır tavan / arka silecek motoru | |
| 17 | 10 Bir kırmızı | Kablosuz k10trol modülü | |
| 18 | 40 A Yeşil | Otomatik kapatma rölesi | |
| 19 | 20 1 sarı | Radyo amplifikatörleri | |
| 20 | 15 amper açık mavi | Radyo | |
| 21 | 10 Bir kırmızı | İzinsiz giriş modülü / siren – varsa | |
| 22 | 10 Bir kırmızı | Isıtma, AC / pusula | |
| 23 | 15 amper açık mavi | Otomatik kapatma rölesi | |
| 24 | 15 amper açık mavi | Elektrikli açılır tavan – varsa | |
| 25 | 10 Bir kırmızı | Isıtmalı ayna – varsa | |
| 26 | 15 amper açık mavi | Otomatik kapatma rölesi | |
| 27 | 10 Bir kırmızı | Hava yastığı k10trol modülü | |
| 28 | 10 Bir kırmızı | Hava yastığı k10trol modülü / yolcu sınıflandırma modülü | |
| 29 | Sıcak araba (sigorta gerekmez) | ||
| 30 | 20 1 sarı | Isıtmalı koltuk – varsa | |
| 31 | 10 Bir kırmızı | Far yıkayıcılar – varsa | |
| 32 | 30 Bir Gül | Otomatik kapatma rölesi | |
| 33 | 10 Bir kırmızı | J1962 Bağlantı / güç aktarma sistemi k10trol modülü | |
| 34 | 30 Bir Gül | Kilitlenme önleyici fren valfi | |
| 35 | 40 A Yeşil | Kilitlenme önleyici fren pompası | |
| 36 | 30 Bir Gül | Far / Ön Cam Yıkayıcı K10trolü / Akıllı Cam – Varsa | |
| 37 | 25 1 klozet | Dizel yakıt ısıtıcısı – varsa |
2016, 2017
Sigorta ataması (2016, 2017)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | 20 amper mavi | – | Çekme – d10anıma bağlı olarak |
| 2 | – | 15 amper açık mavi | AVVD / 4VVD k10trol modülü – varsa |
| 3 | – | 10 Bir kırmızı | Arka merkezi fren lambası anahtarı |
| 4 | – | 10 Bir kırmızı | K10tak anahtarı / saat yayı |
| 5 | – | 15 amper açık mavi | Power Tech için pille çalışır |
| 6 | 10 Bir kırmızı | Elektrikli dikiz aynası / direksiy10 k10trolü Uydu radyosu / eller serbest telef10 | |
| 7 | – | 30 A Yeşil | K10tak kapalı |
| 8 | – | 30 A Yeşil | K10tak kapalı |
| 9 | 40 A Yeşil | – | Elektrikli Koltuklar |
| 10 | – | 20 1 sarı | Elektrikli kilitler / İç aydınlatma |
| 11 | – | 15 amper açık mavi | Fiş |
| 12 | – | 20 1 sarı | 115 V AC UPS – varsa |
| 13 | – | 20 1 sarı | çakmak |
| 14 | – | 10 Bir kırmızı | Gösterge paneli |
| 15 | 40 A Yeşil | – | Radyatör fanı |
| 16 | – | 15 amper açık mavi | Kubbe lambası / açılır tavan / arka silecek motoru |
| 17 | – | 10 Bir kırmızı | Kablosuz k10trol modülü |
| 18 | 40 A Yeşil | – | Otomatik kapatma rölesi |
| 19 | – | 20 1 sarı | Radyo amplifikatörleri |
| 20 | – | 15 amper açık mavi | Radyo |
| 21 | – | 10 Bir kırmızı | İzinsiz giriş modülü / siren – varsa |
| 22 | – | 10 Bir kırmızı | Isıtma, AC / pusula |
| 23 | – | 15 amper açık mavi | Otomatik kapatma rölesi |
| 24 | – | 15 amper açık mavi | Elektrikli açılır tavan – varsa |
| 25 | – | 10 Bir kırmızı | Isıtmalı ayna – varsa |
| 26 | – | 15 amper açık mavi | Otomatik kapatma rölesi |
| 27 | – | 10 Bir kırmızı | Hava yastığı k10trol modülü |
| 28 | 10 Bir kırmızı | Hava yastığı k10trol modülü / yolcu sınıflandırma modülü | |
| 29 | – | – | Sıcak araç (sigorta gerekmez) |
| 30 | – | 20 1 sarı | Isıtmalı koltuk – varsa |
| 31 | – | 10 Bir kırmızı | Far yıkayıcılar – varsa |
| 32 | 30 Bir Gül | – | Otomatik kapatma rölesi |
| 33 | – | 10 Bir kırmızı | J1962 Bağlantı / güç aktarma sistemi k10trol modülü |
| 34 | 30 Bir Gül | – | Kilitlenme önleyici fren valfi |
| 35 | 40 A Yeşil | – | Kilitlenme önleyici fren pompası |
| 36 | 30 Bir Gül | – | Far / ön cam yıkayıcı k10trolü / akıllı cam – varsa |
| 37 | – | 25 1 klozet | Dizel ısıtıcı ve elektrikli çatı H2 / MOD |
