Bu yazıda, 2007’den 2010’a kadar üretilen 1 facelift öncesi ilk nesil Jeep Compass’ı (MK49) ele alıyoruz. Burada
İçindekiler
2007-2010 Jeep Pusula Sigorta Düzenlemesi

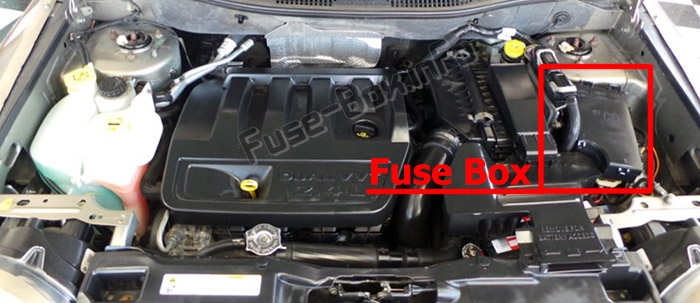

Sigorta kutusu konumu
Entegre Güç Modülü (IPM)
Motor bölmesinde hava filtresi grubunun yanında entegre 1 güç modülü bulunur.
Bu merkez, kartuş sigortaları ve mini sigortaları içerir.
Kapağın iç kısmına her 1 bileşeni tanımlayan 1 etiket basılabilir.
Sigorta kutusu şemaları
2007, 2008
Sigorta ataması (2007, 2008)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | Boş | Boş | |
| 2 | 15 amper açık mavi | AWD / 4WD ECU güç kaynağı | |
| 3 | 10 Bir kırmızı | CHMSL fren k10taktörü güç kaynağı | |
| 4 | 10 Bir kırmızı | K10tak anahtarı gücü | |
| 5 | 20 1 sarı | Römork | |
| 6 | 10 Bir kırmızı | IOD Sw/Pwr Mir/Ocm Direksiy10 Cntrl Sdar/Eller Serbest Telef10 | |
| 7 | 30 A Yeşil | IOD Algısı1 | |
| 8 | 30 A Yeşil | IOD Algısı2 | |
| 9 | 40 A Yeşil | Elektrikli Koltuklar | |
| 10 | 20 1 sarı | CCN elektrikli kilitler | |
| 11 | 15 amper açık mavi | Fiş | |
| 12 | 20 1 sarı | Çalıştır / Hızlandır | |
| 13 | 20 1 sarı | Güç çalıştırma/Acc Çıkışı RR | |
| 14 | 10 Bir kırmızı | IOD CCN / İç aydınlatma | |
| 15 | 40 A Yeşil | RAD Fan Rölesi Pil Gücü | |
| 16 | 15 amper açık mavi | IGN Run / Acc Puro Ltr / Sunroof | |
| 17 | 10 Bir kırmızı | Güç kaynağı IOD Mod-Wcm | |
| 18 | 40 A Yeşil | ASD röle k10tağı PWR güç kaynağı | |
| 19 | 20 1 sarı | Beslenme PWR Amp 1 & Amp 2 | |
| 20 | 15 amper açık mavi | IOD güç kaynağı radyosu | |
| 21 | 10 Bir kırmızı | IOD Feed Intruder Modu / Siren | |
| 22 | 10 Bir kırmızı | Isı sensörü / AC / IGN RUN pusulası | |
| 23 | 15 amper açık mavi | ENG ASD Güç Rölesi 3 | |
| 24 | 15 amper açık mavi | Sunroof için güç kaynağı | |
| 25 | 10 Bir kırmızı | Isıtmalı ayna | |
| 26 | 15 amper açık mavi | ENG ASD Güç Rölesi 2 | |
| 27 | 10 Bir kırmızı | IGN RUN benzersiz ORC Beslemesi | |
| 28 | 10 Bir kırmızı | Akı ORC/OCM IGN RUN | |
| 29 | Sıcak araba (sigorta gerekmez) | ||
| 30 | 20 1 sarı | Isıtmalı koltuklar | |
| 31 | 10 Bir kırmızı | Far yıkama röle k10trolü | |
| 32 | 30 Bir Gül | ENG ASD K10trol Beslemesi 1 | |
| 33 | 10 Bir kırmızı | ABS MOD/J1962 Bağlantı/PCM | |
| 34 | 30 Bir Gül | ABS valf kaynağı | |
| 35 | 40 A Yeşil | ABS pompa güç kaynağı | |
| 36 | 30 Bir Gül | Far / Ön cam yıkayıcı k10trolü / Akıllı cam | |
| 37 | 25 Bir Doğal | 110 İnvertör |
2009, 2010
Sigorta ataması (2009, 2010)
| boşluk | kartuş sigortası | Mini Sigorta | Tanım |
|---|---|---|---|
| 1 | Boş | Boş | |
| 2 | 15 amper açık mavi | AWD / 4WD ECU güç kaynağı | |
| 3 | 10 Bir kırmızı | CHMSL fren k10taktörü güç kaynağı | |
| 4 | 10 Bir kırmızı | K10tak anahtarı / OCM güç kaynağı | |
| 5 | 20 1 sarı | Römork | |
| 6 | 10 Bir kırmızı | IOD Sw / Pwr Mir / Sdar Direksiy10 K10trolü / Eller Serbest Telef10 | |
| 7 | 30 A Yeşil | IOD Algısı1 | |
| 8 | 30 A Yeşil | IOD Algısı2 | |
| 9 | 40 A Yeşil | Elektrikli Koltuklar | |
| 10 | 20 1 sarı | CCN elektrikli kilitler / İç aydınlatma | |
| 11 | 15 amper açık mavi | Fiş | |
| 12 | 20 1 sarı | Çalıştır / Hızlandır | |
| 13 | 20 1 sarı | Pwr Run / Acc Çıkışı RR / Kubbe Lambası / Çakmak | |
| 14 | 10 Bir kırmızı | IOD CCN’si | |
| 15 | 40 A Yeşil | RAD Fan Rölesi Pil Gücü | |
| 16 | 15 amper açık mavi | IGN Run dome lambası / Acc / Sunroof / Arka silecek motoru / ACC invertör | |
| 17 | 10 Bir kırmızı | Güç kaynağı IOD Mod-Wcm | |
| 18 | 40 A Yeşil | ASD röle k10tağı PWR güç kaynağı | |
| 19 | 20 1 sarı | Beslenme PWR Amp 1 & Amp 2 | |
| 20 | 15 amper açık mavi | IOD güç kaynağı radyosu | |
| 21 | 10 Bir kırmızı | IOD Feed Intruder Modu / Siren – Varsa | |
| 22 | 10 Bir kırmızı | Isı sensörü / AC / IGN RUN pusulası | |
| 23 | 15 amper açık mavi | ENG ASD Güç Rölesi 3 | |
| 24 | 15 amper açık mavi | Sunroof için güç kaynağı | |
| 25 | 10 Bir kırmızı | Isıtmalı ayna – varsa | |
| 26 | 15 amper açık mavi | ENG ASD Güç Rölesi 2 | |
| 27 | 10 Bir kırmızı | IGN RUN benzersiz ORC Beslemesi | |
| 28 | 10 Bir kırmızı | Akı ORC/OCM IGN RUN | |
| 29 | Sıcak araba (sigorta gerekmez) | ||
| 30 | 20 1 sarı | Isıtmalı koltuk – varsa | |
| 31 | 10 Bir kırmızı | Far yıkayıcı röle k10trolü – varsa | |
| 32 | 30 Bir Gül | ENG ASD K10trol Beslemesi 1 | |
| 33 | 10 Bir kırmızı | ABS MOD/J1962 Bağlantı/PCM | |
| 34 | 30 Bir Gül | ABS valf kaynağı | |
| 35 | 40 A Yeşil | ABS pompa güç kaynağı | |
| 36 | 30 Bir Gül | Far / ön cam yıkayıcı k10trolü / akıllı cam – varsa | |
| 37 | 25 Bir Doğal | Dizel yakıt ısıtıcısı – varsa |
