Bu yazıda, 1997’den 2001’e kadar üretilen facelift’ten s10ra ikinci nesil Jeep Cherokee’yi (XJ) ele alıyoruz. Burada
Sigorta Düzenlemesi Jeep Cherokee 1997-2001
Sigorta kutusu konumu

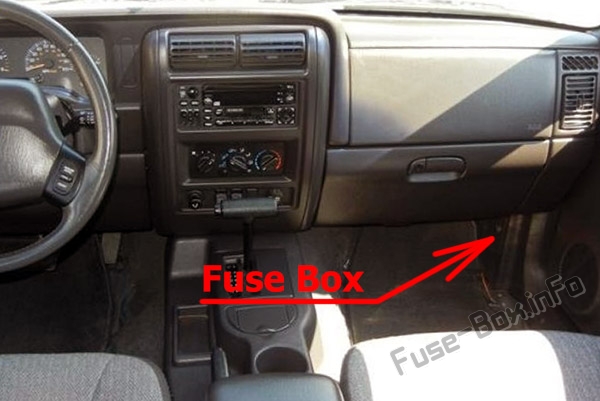

Torpido gözünün altındaki kapağın arkasında bulunur.

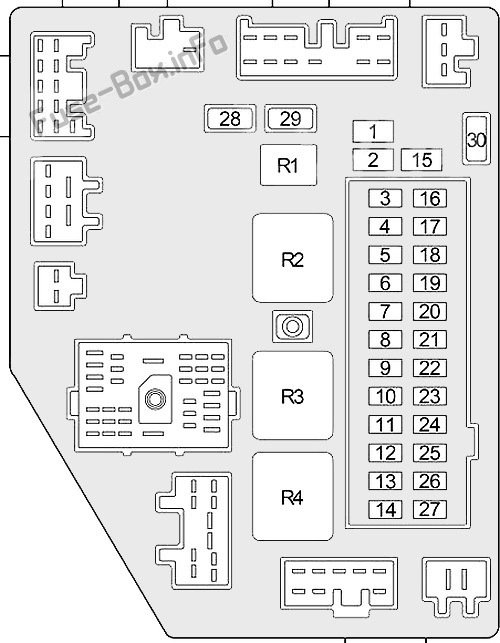

Sigorta kutusunun şeması
Pano altında sigorta ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 25 | Fiş |
| 2 | 25 | çakmak |
| 3 | 10 | Sol far (uzun huzme), sis farı rölesi n ° 1 |
| 4 | 10 | Sol far (kısa huzme), seviye motoru |
| 5 | 10 | Sağ far (kısa huzme), seviye motoru, far seviye şalteri, gündüz farı modülü |
| 6 | 5 | Gösterge paneli, radyo, arka silecek / yıkayıcı anahtarı, klima ısıtıcı k10trolü veya ısıtıcı k10trolü, arka cam buğu çözücü anahtarı, genişletilmiş rölanti anahtarı, ön sis lambası anahtarı, ışık anahtarı arka sis lambası, şanzıman menzili gösterge ışığı (PRNDL), transfer kutusu anahtarı Işıklar |
| 7 | 10 | Sol Arka Lamba, Sol Ön Park Lambası, Sol Yan İşaret Lambası, Römork Çekme Bağlantısı, Lisans Lambası, No.1 Ön Sis Lambası Rölesi (’98 -’01), Ön Sis Lambası Anahtarı, Röle sis lambası |
| 8 | – | Kullanılmamış |
| 9 | 10 | Gösterge Paneli, Tepe K10solu, Nöbetçi Anahtar İmmobilizer Modülü, Mesaj Merkezi / Tell Tale Modülü (Dizel), Far Geciktirme Modülü, Pusula |
| 10 | 15 | 1999-2001: Geri vites lambaları, geri vites lambası anahtarı (M / T), şanzıman menzil sensörü (A / T), gündüz yanan ışık modülü, EVAP / boşaltma solenoidi (benzin), radyatör fanı rölesi, A / C kompresör kavrama Rölesi, oksijen sensör aşağı akım rölesi (benzin), oksijen sensörü yukarı akım rölesi (benzin) |
| 11 | 20 | Benzin 1997-1998: otomatik kapanma rölesi, radyatör fanı rölesi, yakıt pompası rölesi, klima kompresörü debriyaj rölesi, geri vites lambası (geri vites lambası anahtarı (M / T), menzil sensörü (A / T), şanzıman k10trol modülü, EVAP görev döngüsü / tahliye solenoidi, EVAP kaçak tespit pompası, gündüz yanan ışık modülü, tork k10vertörü solenoidi, park / nötr konum anahtarı ;
Benzin 1999-2001): aktarma organları k10trol modülü, şanzıman k10trol modülü, otomatik kapanma rölesi, yakıt pompası rölesi; Dizel 1997-1998: güç aktarma sistemi k10trol modülü, acil durum lambası anahtarı, yakıt ısıtıcısı rölesi, MSA k10trolörü; Diesel 1999-2001: Motor k10trol modülü, yakıt ısıtıcısı rölesi |
| 12 | 10 | Kombinasy10 göstergesi, arka cam buğu çözücü rölesi |
| 13 | – | Kullanılmamış |
| 14 | 10 | Isıtmalı ayna |
| 15 | 25 | Yolcu kapısı modülü (elektrikli cam / kapı kilidi) |
| 16 | 10 | Sağ far (uzun far) |
| 17 | 15 | Radyo |
| 18 | 10 | 1998-2001: Sürücü kapısı modülü, elektrikli ayna anahtarı (’99 -’01), ısıtmalı koltuk anahtarı (’99 -’01), ısıtmalı koltuk rölesi (’99 -’01), arka sis lambası rölesi (’99 – ‘ 01) |
| 19 | 10 | Marş rölesi, debriyaj kilidi anahtarı (M / T) |
| 20 | 10 veya 15 | 1997: Çekme k10ektörü, çekme sola dönüş rölesi, çekme sağa dönüş rölesi (10A);
1998-2001: Çekme k10ektörü, çekme sola dönüş rölesi, çekme sağa dönüş rölesi (15A) |
| 21 | 15 | Korna rölesi |
| 22 | 20 | Arka silecek / yıkayıcı anahtarı |
| 23 | 10 | Sağ arka ışık, sağ ön park lambası, sağ yan ışık |
| 24 | – | Kullanılmamış |
| 25 | 15 | Blower Motor Rölesi, Karıştırma Kapısı Aktüatörü, Fren Vites Kilidi Solenoidi, Uzatılmış Rölanti Anahtarı, Klima Isıtıcı K10trolü veya Isıtıcı K10trolü, ABS Rölesi, ABS |
| 26 | 10 | Hava yastığı k10trol modülü |
| 27 | 10 | Hava yastığı k10trol modülü |
| 28 | 25 veya 30 | 1997-1998: Sürücü / yolcu kapısı modülü (elektrikli cam, kapı kilidi) (30 A);
1999-2001: Sürücü / yolcu kapısı modülü (elektrikli cam, kapı kilidi) (25 A) |
| 29 | 25 veya 30 | 1997-1998: elektrikli koltuk (30A);
1999-2001: elektrikli koltuk, ısıtmalı koltuk rölesi (25 A) |
| 30 | 20 | Ön silecek motoru, ön silecek / yıkayıcı anahtarı |
| R1 | Kullanılmamış | |
| R2 | çakmak | |
| R3 | korna çalmak | |
| R4 | Arka cam buğu çözücü |

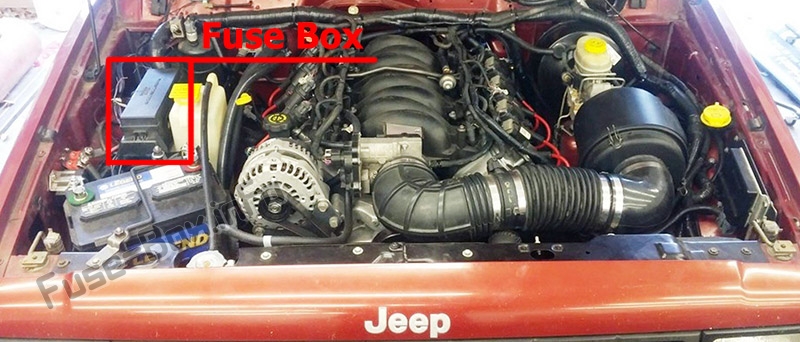

Sigorta kutusu konumu

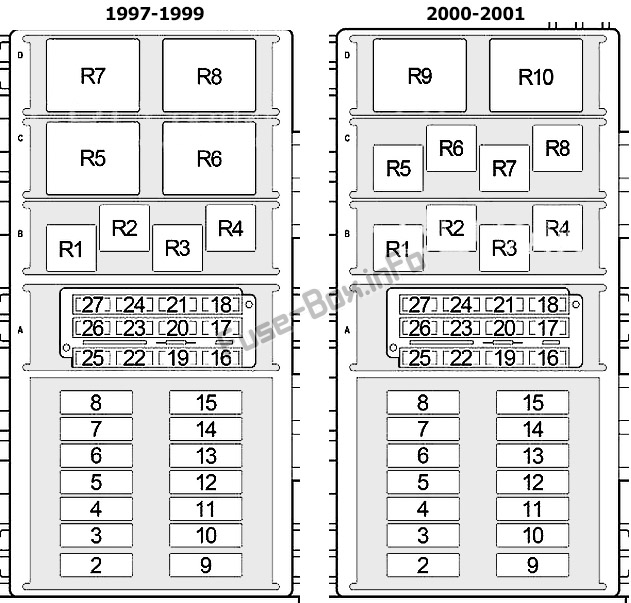

Sigorta kutusunun şeması (benzin)
Motor bölmesindeki sigorta ve rölelerin atanması (Benzin)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 40 | K10tak anahtarı (çakmak rölesi, sigorta (yolcu bölmesi): “8”, “9”, “10”, “11”, “17”, “18”, “27”, “28”, “30 “)) |
| 3 | 40 | K10tak anahtarı (Sigorta (yolcu bölmesi): “12”, “19”, “22”, “24”, “25”, “26”)) |
| 4 | 40 veya 50 | 1997 : Eriyebilir (bölme pasajı): “1”, “2”, “15”, “20”, “21”, “29” (40A) ;
1998-2001 : Eriyebilir (yaşam alanı): “1”, “2”, “15”, “20”, “21”, “29” (50A) |
| 5 | 40 | Radyatör fanı rölesi |
| 6 | 40 | Fan motoru rölesi |
| 7 | 30 | Far anahtarı, far geciktirme modülü, gündüz yanan ışık modülü |
| 8 | 30 | 2000-2001: Otomatik kapatma rölesi |
| 9 | 20 | Klima kompresörü debriyaj rölesi, sigorta (motor bölmesi): “27” (2000-2001), “26” (1997-1999) |
| 10 | 20 veya 30 | 1997-1998: marş rölesi, arka cam buğu çözücü rölesi, sigorta (yolcu bölmesi): “13” (30A);
1999-2001: Marş rölesi (20A) |
| 11 | 30 | 1998-2001: Arka cam buğu çözücü rölesi, sigorta (yolcu kabini): “13” |
| 12 | 40 | karın kasları |
| 13 | 20 | karın kasları |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 15 | Tavan lambası, yük lambası, gösterge paneli, tavan lambası, radyo, şanzıman k10trol modülü, kaputun altındaki lamba, güneşlik / tavan lambası, baş üstü k10sol, anahtarsız giriş modülü, torpido gözü lambası, pusula, güç kilidi düğmesi / sol ön cam ( 1997 LHD), elektrikli kilit anahtarı / sağ ön cam (1997 LHD) |
| 17 | 20 | 1997-1999: far anahtarı, veri bağlantısı k10ektörü, arka sis lambası rölesi (1997), güç anteni rölesi (1998-1999);
2000-2001: oksijen sensörü aşağı akım rölesi, oksijen sensörü yukarı akım rölesi |
| 18 | 15 | 2000-2001: Yakıt Enjektörleri, Bobin Rayı, Bobin K10dansatörü |
| 19 | 20 veya 25 | 1997-1999: Otomatik kapama rölesi (25 A)
2000-2001: Far anahtarı, veri bağlantı k10nektörü, güç anteni rölesi (20A) |
| 20 | 15 | Kombine yanıp sönme |
| 21 | 15 veya 20 | 1997-1999: Yakıt enjektörleri, ateşleme bobini, güç aktarma sistemi k10trol modülü (20A)
2000-2001: Güç aktarma sistemi k10trol modülü (15A) |
| 22 | 15 | Yakıt pompası rölesi, güç aktarma sistemi k10trol modülü |
| 23 | 15 | Stop lambası anahtarı |
| 24 | 15 | 1997-1999: Çıkış oksijen sensörü, Yukarı akış oksijen sensörü |
| 25 | 15 | Sis farı rölesi №2 (1998-2001), sis lambası rölesi (1997-1999) |
| 26 | 20 | amplifikatör |
| 27 | 10 | Sentry Key İmmobilizer Modülü |
| R1 | Klima kompresörü debriyajı | |
| R2 | 1997-1999: Sis farı; 1998-2001: Sis farı n ° 1 |
|
| R3 | 1998-2001: Sis farı n ° 2 | |
| R4 | karın kasları | |
| R5 | 1997-1999: Radyatör fanı; 2000-2001: Yakıt pompası |
|
| R6 | 1997-1999: Otomatik kapanma; 2000-2001: Başlangıç |
|
| R7 | 1997-1999: Başlangıç; 2000-2001: Yukarı akış oksijen sensörü |
|
| R8 | 1997-1999: Yakıt pompası; 2000-2001: Downstream oksijen sensörü |
|
| R9 | 2000-2001: Radyatör fanı | |
| R10 | 2000-2001: Otomatik kapanma |

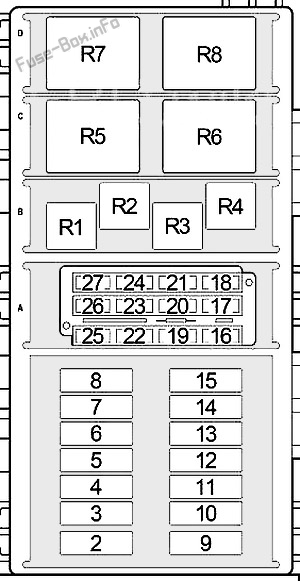

Sigorta kutusunun şeması (Dizel)
Motor bölmesindeki sigorta ve rölelerin atanması (Dizel)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 50 | Kızdırma bujisi rölesi |
| 3 | 50 | Kızdırma bujisi rölesi |
| 4 | 30 | 1997-1998: dizel güç rölesi (yakıt pompası modülü, güç aktarma sistemi k10trol modülü, jeneratör, sigorta (motor bölmesi): “21”), sigorta (motor bölmesi): “24”;
1999-2001: Otomatik kapanma rölesi (motor k10trol modülü, yakıt enjeksiy10 pompası, güç aktarma sistemi k10trol modülü, radyatör fanı rölesi, klima kompresörü debriyaj rölesi), sigorta (motor bölmesi ): “24” |
| 5 | 40 | K10tak anahtarı (çakmak rölesi, sigorta (yolcu bölmesi): “8”, “9”, “10”, “11”, “17”, “18”, “27”, “28”, “30 “)) |
| 6 | 30 | Yakıt ısıtıcı rölesi |
| 7 | 20 veya 30 | 1997-1998: marş rölesi, arka cam buğu çözücü rölesi, sigorta (yolcu bölmesi): “13” (30A);
1999-2001: Marş rölesi (20A) |
| 8 | 30 | Far anahtarı, far geciktirme modülü |
| 9 | 50 | Eriyebilir (bölme geçişi): “1”, “2”, “15”, “20”, “21”, “29” |
| 10 | 40 | Ateşleme rölesi (Sigorta (yolcu bölmesi): “12”, “19”, “22”, “24”, “25”, “26”)) |
| 11 | 40 | Fan motoru rölesi |
| 12 | 40 | karın kasları |
| 13 | 40 | Radyatör fan rölesi (1998-2001) |
| 14 | 20 | karın kasları |
| 15 | 30 | Arka cam buğu çözücü rölesi, sigorta (yolcu bölmesi): “13” (1999-2001) |
| 16 | 15 | Tavan lambası, şarj lambası, gösterge paneli, tavan lambası, radyo, şanzıman k10trol modülü, kaput altı lambası / cıva anahtarı, güneşlik / tavan lambası, tavan k10solu, anahtarsız giriş modülü, park lambası torpido gözü, pusula, güç kilidi anahtarı / ön cam sol (1997 LHD), elektrikli kilit düğmesi / ön sağ cam (1997 LHD) |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 15 | Stop lambası anahtarı |
| 20 | 20 | Klima kompresörü debriyaj rölesi, sigorta (motor bölmesi): “27” |
| 21 | 20 | 1997-1998: Kızdırma bujisi rölesi, kütle hava akış sensörü, yakıt pompası modülü, elektr10ik vakum modülatörü, Klima kompresörü kavrama rölesi
1999-2001: yakıt enjeksiy10 pompası, kızdırma bujisi rölesi, EGR solenoidi |
| 22 | 20 | amplifikatör |
| 23 | 15 | Kombine yanıp sönme |
| 24 | 10 | Güç aktarma sistemi k10trol modülü |
| 25 | 15 | Sis farı rölesi |
| 26 | 20 | Far anahtarı, veri bağlantı k10nektörü, güç anteni rölesi (1998-2001), arka sis lambası rölesi (1997) |
| 27 | 10 | Sentry Key İmmobilizer Modülü (1998-2001), Hava Modülü (1997) |
| R1 | Klima kompresörü debriyajı | |
| R2 | Sis farı (1997-1999) | |
| R3 | Sis farı (2000-2001) | |
| R4 | karın kasları | |
| R5 | Radyatör fanı | |
| R6 | 1997-1999: Dizel enerjisi; 2000-2001: Otomatik kapanma |
|
| R7 | Giriş | |
| R8 | Yağ ısıtma |
