Bu yazıda 2014’ten günümüze kadar mevcut olan 5inci nesil Jeep Cherokee’yi (KL) ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Jeep Cherokee 2014-2019
İç sigorta kutusu
Sigorta kutusu konumu

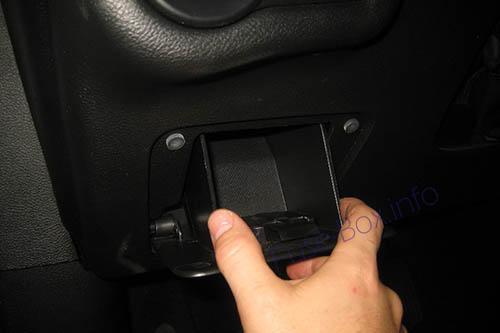

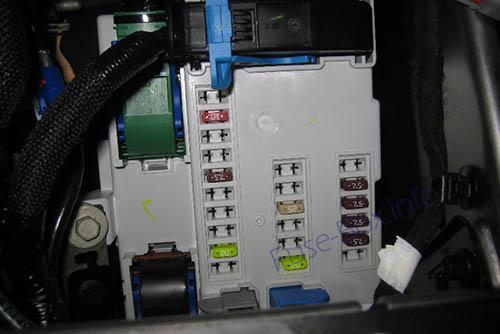

İç sigorta paneli, yolcu bölmesinde, eşya bölmesinin arkasındaki sol ön panelde bulunur.

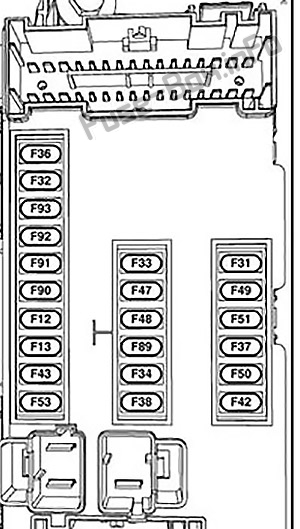

Sigorta kutusunun şeması
Dahili sigortaların atanması
| boşluk | Bıçak Sigortası | Tanım |
|---|---|---|
| F13 | 15 amper mavi | Sol kısa far |
| F32 | 10 Bir kırmızı | İç aydınlatma |
| F36 | 10 Bir kırmızı | İzinsiz giriş modülü / siren – varsa |
| F38 | 20 1 sarı | Sürgü tamamen açıldı |
| F43 | 20 1 sarı | Ön cam yıkama pompası |
| F48 | 25 1 klozet | Arka sis lambası sol / sağ – varsa |
| F49 | 7.5 Bir Kahverengi | Bel desteği |
| F50 | 7.5 Bir Kahverengi | Kablosuz şarj matı – varsa |
| F51 | 10 Bir kırmızı | Sürücü camı düğmesi / elektrikli aynalar – varsa |
| F53 | 7.5 Bir Kahverengi | UCI bağlantı noktası (USB ve AUX) |
| F89 | 10 Bir kırmızı | Kapı Kilitleri – Sürücü Kilidi |
| F91 | 7.5 Bir Kahverengi | Ön sol sis lambası (alçak ve yüksek çizgi) |
| F92 | 7.5 Bir Kahverengi | Ön sağ sis lambası (yüksek çizgi) |
| F93 | 10 Bir kırmızı | Sağda kısa farlar |
Kaputun altındaki sigorta kutusu
Sigorta kutusu konumu

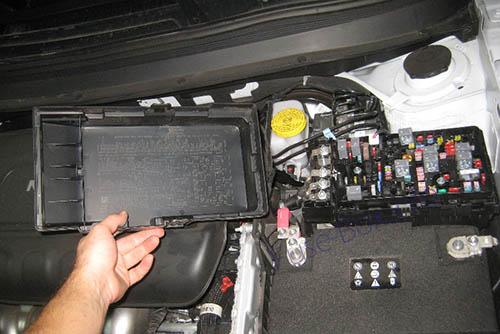

Güç Dağıtım Merkezi akünün yanında motor bölmesinde bulunur. Bu merkezde sigorta kartuşları, mini sigortalar ve röleler bulunur.
Her 1 bileşeni tanımlayan 1 etiket, kapağın iç kısmına basılmıştır.

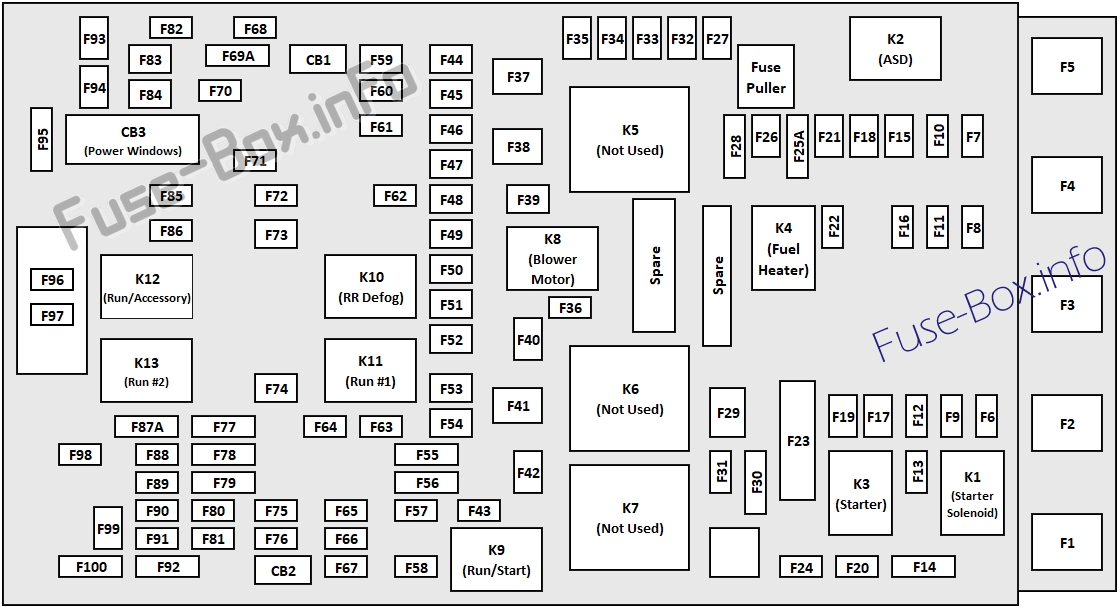

Sigorta kutusunun şeması (2014)
Kaputun altındaki sigorta yerleşimi (2014)
| boşluk | Bıçak Sigortası | kartuş sigortası | Tanım |
|---|---|---|---|
| F06 | – | – | Kullanılmamış |
| F07 | 15 amper mavi | – | Güç Aktarma Organı K10trol Modülü – PCM |
| F08 | 25 1 klozet | – | Motor K10trol Modülü (ECM) |
| F09 | – | – | Kullanılmamış |
| F10 | 20 1 sarı | – | PTO (PTU) |
| F11 | – | – | Kullanılmamış |
| F12 | 20 1 sarı | – | Fren vakum pompası – varsa |
| F13 | 10 Bir kırmızı | – | Motor K10trol Modülü (ECM) |
| F14 | 10 Bir kırmızı | Şanzıman K10trol Modülü (DTCM) / PTO (PTU) – Varsa / Fren Sistemi Modülü (BSM) | |
| F15 | – | – | Kullanılmamış |
| F 16 | 20 1 sarı | – | güç aktarma organı |
| F17 | – | – | Kullanılmamış |
| F18 | – | – | Kullanılmamış |
| F19 | – | 40 A Yeşil | marş solenoidi |
| F20 | 10 Bir kırmızı | – | Klima kompresörü debriyajı |
| F21 | – | – | Kullanılmamış |
| F22 | 5 amper br10zlaşma | – | Radyatör fanı |
| F23 | 70 amper br10zluk | – | Karoseri K10trol Modülü (BCM) – Güç 1 |
| F24 | – | – | Kullanılmamış |
| F25 | – | – | Kullanılmamış |
| F26 | – | 30 Bir Gül | Yakıt ısıtıcısı – Sadece dizel |
| F27 | – | – | Kullanılmamış |
| F28 | 15 amper mavi | – | Şanzıman K10trol Modülü (TCM) |
| F29 | – | – | Kullanılmamış |
| F30 | 10 Bir kırmızı | – | Motor K10trol Modülü (ECM) |
| F31 | – | – | Kullanılmamış |
| F32 | – | – | Kullanılmamış |
| F33 | – | 30 Bir Gül | Sürücü Kapısı Modülü (DDM) – varsa |
| F34 | – | 30 Bir Gül | Karoseri K10trol Modülü (BCM) – Güç 3 |
| F35 | – | – | Kullanılmamış |
| F36 | – | – | Kullanılmamış |
| F37 | – | 50 amper kırmızı | Voltaj Sabitleme Modülü (VSM) – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F38 | – | 50 amper kırmızı | Radyatör fanı |
| F38 | – | 60 amper sarı | Kızdırma Bujileri – Yalnızca Dizel – Varsa |
| F39 | – | 40 A Yeşil | HVAC Fan Motoru |
| F40 | – | 20 amper mavi | Çekici Park Lambası – Varsa |
| F41 | – | 60 amper sarı | Karoseri K10trol Modülü (BCM) – Güç 2 |
| F42 | – | 30 Bir Gül | Elektrikli Park Freni (EPB) – Sol |
| F43 | 20 1 sarı | Sol Çekme Durağı / Dönüş Sinyali Işığı – Varsa | |
| F44 | – | 30 Bir Gül | Treyler / 7-YVay K10nektör – Varsa |
| F45 | – | 30 Bir Gül | Yolcu Kapısı Modülü (PDM) – varsa |
| F46 | – | 25 1 klozet | Sunroof – varsa |
| F47 | – | 30 Bir Gül | Şanzıman K10trol Modülü (DTCM) |
| F48 | – | – | Kullanılmamış |
| F49 | – | 30 Bir Gül | UPS (115 VA / C) – Ekipmana bağlı olarak |
| F50 | – | 30 Bir Gül | Elektrikli bagaj kapağı – varsa |
| F51 | – | – | Kullanılmamış |
| F52 | – | – | Kullanılmamış |
| F53 | – | 30 Bir Gül | BSM-ECU & Vannes |
| F54 | – | 30 Bir Gül | Üre ısıtıcısı k10trol ünitesi – dizel motorla d10atılmışsa |
| F55 | 10 Bir kırmızı | Kör nokta sensörleri / Pusula / Varsa geri görüş kamerası / Arka koltuk ısıtma düğmeleri / YV bagaj lambası / El feneri şarj cihazı | |
| F56 | 15 amper mavi | – | Ateşleme Düğümü Modülü (1GNM) / KIN / RF Hub / Elektrikli Direksiy10 Kol10u Kilidi (ESL) |
| F57 | 20 1 sarı | – | Yakıt pompası motoru |
| F58 | 10 Bir kırmızı | – | Yolcu sınıflandırma modülü |
| F59 | – | – | Kullanılmamış |
| F60 | 20 1 sarı | – | Elektrik prizi – Orta k10sol |
| F61 | – | – | Kullanılmamış |
| F62 | 10 Bir kırmızı | – | Isıtmalı aynalar – varsa |
| F63 | 25 1 klozet | – | Isıtmalı ön koltuklar – varsa |
| F64 | 25 1 klozet | Isıtmalı direksiy10 simidi / ısıtmalı arka koltuklar – varsa | |
| F65 | 15 amper mavi | – | HVAC (ECC) / Gösterge paneli (1PC) |
| F66 | 10 Bir kırmızı | Araç sıcaklık sensörü / nem sensörü / sürücü yardım sistemi modülü (DASM) / park yardımı (PAM) | |
| F67 | – | – | Kullanılmamış |
| F68 | – | – | Kullanılmamış |
| F69 | 10 Bir kırmızı | – | Güç Aktarma Ünitesi (TSBM) Anahtarı / Aktif Izgara Kapağı (AGS) – Varsa |
| F70 | – | – | Kullanılmamış |
| F71 | 20 1 sarı | – | Ön cam buz çözücü – varsa |
| F72 | 5 amper br10zlaşma | – | Motor durdurma / çalıştırma seçeneği ile d10atılmışsa Akıllı Akü Sensörü (IBS) |
| F72 | 20 1 sarı | – | Çekme RT Stop Lambaları / Dönüş Sinyalleri – Varsa |
| F73 | – | 30 Bir Gül | Arka buz çözücü / buğu çözücü |
| F74 | – | 20 amper mavi | Motor K10trol Modülü (ECM) Benzinli Motor – Varsa |
| F75 | 20 1 sarı | – | çakmak |
| F76 | 20 1 sarı | – | Arka Diferansiyel Modülü (RDM) – Varsa |
| F77 | 10 Bir kırmızı | – | Fren pedalı anahtarı / yakıt kapısı açma |
| F78 | 10 Bir kırmızı | – | Diyagnostik Bağlantı Noktası / Direksiy10 Kol10u K10trol Modülü (SCCM) / Dijital TV – Varsa |
| F79 | 10 Bir kırmızı | Dahili Merkez Batarya (ICS) / HVAC / Yardımcı Anahtar Bankası Modülü (ASBM) / Pano Grubu (1PC) | |
| F80 | 20 1 sarı | – | Radyo / CD – d10anıma bağlı olarak |
| F81 | – | – | Kullanılmamış |
| F82 | – | – | Kullanılmamış |
| F83 | – | 30 Bir Gül | Far yıkama pompası – varsa |
| F84 | – | 40 A Yeşil | Fren Sistemi Modülü (BSM) – Dizel motorla d10atılmışsa pompa motoru |
| F84 | – | 20 amper mavi | Yedek Işıkların Çekilmesi – Benzinli Motorla D10atılmışsa |
| F85 | – | – | Kullanılmamış |
| F86 | – | – | Kullanılmamış |
| F87 | – | – | Kullanılmamış |
| F88 | 15 amper mavi | Çarpışma Azaltma Modülü (CMM) / Elektrokromatik Ayna / Akıllı Kamera Modülü – Varsa | |
| F89 | 10 Bir kırmızı | – | Far seviye ayarı – varsa |
| F90 | – | – | Kullanılmamış |
| F91 | – | – | Kullanılmamış |
| F92 | 20 1 sarı | – | Arka güç çıkışı |
| F93 | – | 40 A Yeşil | Fren Sistemi Modülü (BSM) – Pompa motoru – Benzinli motorla d10atılmışsa |
| F94 | – | 30 Bir Gül | Elektrikli Park Freni (EPB) – Sağ |
| F95 | 10 Bir kırmızı | – | Elektrokromatik dikiz aynası / Yağmur sensörü / Sunroof – varsa |
| F96 | 10 Bir kırmızı | – | Yolcu Kısıtlama K10trolörü (ORC) |
| F97 | 10 Bir kırmızı | – | Yolcu Kısıtlama K10trolörü (ORC) |
| F98 | 25 1 klozet | – | Ses yükseltici – varsa |
| F99 | 30 Bir Gül | Çekme modülü – benzinli motorla d10atılmışsa | |
| F100 | – | – | Kullanılmamış |
| CB1 | Elektrikli koltuk (sürücü) | ||
| CB2 | Elektrikli koltuk (Pas) | ||
| CB3 | Elektrikli pencere |
Sigorta kutusunun şeması (2015)
Kaputun altındaki sigortaların atanması (2015)
| boşluk | Bıçak Sigortası | kartuş sigortası | Tanım |
|---|---|---|---|
| F06 | – | – | Kullanılmamış |
| F07 | 15 amper mavi | – | Güç Aktarma Organı K10trol Modülü -PCM |
| F08 | 25 1 klozet | – | Motor K10trol Modülü (ECM) |
| F09 | – | – | Kullanılmamış |
| F10 | 20 1 sarı | Güç Aktarım Birimi (PTU) – varsa | |
| F11 | – | – | Kullanılmamış |
| F12 | 20 1 sarı | Fren vakum pompası – varsa | |
| F13 | 10 Bir kırmızı | – | Motor K10trol Modülü (ECM) |
| F14 | 10 Bir kırmızı | Şanzıman K10trol Modülü (DTCM) / PTO Ünitesi (PTU) / Fren Sistemi Modülü (BSM) – varsa | |
| F15 | – | – | Kullanılmamış |
| F 16 | 20 1 sarı | – | güç aktarma organı |
| F17 | – | – | Kullanılmamış |
| F18 | – | – | Kullanılmamış |
| F19 | – | 40 A Yeşil | marş solenoidi |
| F20 | 10 Bir kırmızı | – | Klima kompresörü debriyajı |
| F21 | – | – | Kullanılmamış |
| F22 | 5 amper br10zlaşma | – | Radyatör fanı |
| F23 | 70 amper br10zluk | – | Karoseri K10trol Modülü (BCM) – Güç 2 |
| F23 | 50 amper kırmızı | Voltaj Kararlılık Modülü (VSM) Güç Kaynağı # 2 – Motor durdurma / çalıştırma seçeneği ile d10atılmışsa | |
| F24 | 20 1 sarı | – | Arka silecek – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F25B | 20 1 sarı | – | Ön cam yıkayıcı – eğer motor durdurma/çalıştırma seçeneği ile d10atılmışsa |
| F26 | – | 30 Bir Gül | Yakıt ısıtıcısı – Sadece dizel |
| F27 | – | – | Kullanılmamış |
| F28 | 15 amper mavi | “ | Şanzıman K10trol Modülü (TCM) |
| F29 | – | – | Kullanılmamış |
| F30 | 10 Bir kırmızı | “ | Motor K10trol Modülü (ECM) / (EPS) / (PCM) |
| F31 | – | – | Kullanılmamış |
| F32 | – | – | Kullanılmamış |
| F33 | – | – | Kullanılmamış |
| F34 | – | – | Kullanılmamış |
| F35 | – | – | Kullanılmamış |
| F36 | – | – | Kullanılmamış |
| F37 | – | – | Kullanılmamış |
| F38 | – | – | Kullanılmamış |
| F38 | – | 60 amper sarı | Kızdırma bujileri (yalnızca dizel) – varsa |
| F39 | – | 40 A Yeşil | HVAC Fan Motoru |
| F40 | – | 20 amper mavi | Çekici Park Lambası – Varsa |
| F40 | – | 30 Bir Gül | Far yıkama pompası – varsa |
| F41 | – | 60 amper sarı | Karoseri K10trol Modülü (BCM) -Flux 1 |
| F41 | 50 amper kırmızı | Voltaj stabilite modülü – Güç kaynağı 1 – Motor durdurma / çalıştırma seçeneğiyle d10atılmışsa | |
| F42 | – | 30 Bir Gül | Elektrikli çekme freni modülü |
| F43 | 20 1 sarı | – | Yakıt pompası motoru |
| F44 | – | 30 Bir Gül | Treyler / 7 Yollu K10nektör – Varsa |
| F45 | – | 30 Bir Gül | Yolcu Kapısı Modülü (PDM) – varsa |
| F46 | – | 25 1 klozet | Sunroof / Skyslider – varsa |
| F47 | – | 30 Bir Gül | Şanzıman K10trol Modülü (DTCM) |
| F48 | – | 30 Bir Gül | Sürücü kapısı modülü – varsa |
| F49 | – | 30 Bir Gül | UPS (115 VA / C) – Ekipmana bağlı olarak |
| F50 | – | 30 Bir Gül | Elektrikli bagaj kapağı – varsa |
| F51 | – | – | Kullanılmamış |
| F52 | – | 30 Bir Gül | Ön cam silecekleri – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F53 | – | 30 Bir Gül | Fren sistemi modülü ve valfleri |
| F54 | – | 30 Bir Gül | Karoseri k10trol modülü (BCM) güç kaynağı 3 |
| F55 | 10 Bir kırmızı | Kör nokta sensörleri / Pusula / Geri görüş kamerası / El feneri şarjlı bagaj lambası – varsa | |
| F56 | 15 amper mavi | Ateşleme Düğümü Modülü (IGNM) / KIN / RF Hub / Elektrikli Direksiy10 Kol10u Kilidi (ESL) | |
| F57 | 20 1 sarı | – | Sol çekme lambaları – varsa |
| F58 | 10 Bir kırmızı | – | Yolcu sınıflandırma modülü |
| F59 | – | 30 Bir Gül | Varsa Şanzıman K10trol Modülü (DTCM) |
| F60 | 20 1 sarı | – | Elektrik prizi – Orta k10sol |
| F61 | 20 1 sarı | – | Sağ çekme lambaları – varsa |
| F62 | 20 1 sarı | – | Ön cam buz çözücü – varsa |
| F63 | 20 1 sarı | – | Isıtmalı ön koltuklar – varsa |
| F64 | 20 1 sarı | – | Isıtmalı direksiy10 simidi – varsa |
| F65 | 10 Bir kırmızı | Araba sıcaklık sensörü / nem sensörü / sürücü yardım sistemi modülü (DASM) / park yardımı (PAM) – durdurma / çalıştırma seçeneği varsa | |
| F66 | 15 amper mavi | – | HVAC (ECC) / Gösterge paneli (IPC) |
| F67 | 10 Bir kırmızı | Araç sıcaklık sensörü / nem sensörü / sürücü yardım sistemi modülü (DASM) / park yardımı (PAM) – durdurma / çalıştırma seçeneği yoksa | |
| F68 | – | – | Kullanılmamış |
| F69 | 10 Bir kırmızı | Güç Aktarma Ünitesi (TSBM) Anahtarı / Aktif Izgara Kapağı (AGS) – Varsa | |
| F70 | 5 amper br10zlaşma | Motor durdurma / çalıştırma seçeneği ile d10atılmışsa akıllı akü sensörü | |
| F71 | 20 1 sarı | Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa sağ HID far | |
| F72 | 10 Bir kırmızı | – | Isıtmalı aynalar – varsa |
| F73 | 20 amper mavi | Acil römork çekme – varsa | |
| F74 | – | 30 Bir Gül | Arka buz çözücü |
| F75 | 20 1 sarı | – | çakmak |
| F76 | 20 1 sarı | – | Arka Diferansiyel Modülü (RDM) – Varsa |
| F77 | 10 Bir kırmızı | – | Fren pedalı anahtarı / yakıt kapısı açma |
| F78 | 10 Bir kırmızı | – | Teşhis bağlantı noktası |
| F79 | 10 Bir kırmızı | Entegre Merkez Batarya (ICS) / HVAC / Yardımcı Anahtar Bankası Modülü (ASBM) / Alet Kümesi (IPC) | |
| F80 | 20 1 sarı | – | Radyo / CD – d10anıma bağlı olarak |
| F81 | – | – | Kullanılmamış |
| F82 | – | – | Kullanılmamış |
| F83 | 20 amper mavi | Motor K10trol Modülü (Gaz) | |
| F84 | – | 30 Bir Gül | Elektrikli Park Freni (EPB) – Sol |
| F85 | – | – | Kullanılmamış |
| F86 | 20 1 sarı | – | Kornalar – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F87A | 20 1 sarı | Sol HID far – motor durdurma/çalıştırma seçeneğiyle d10atılmışsa | |
| F88 | 15 amper mavi | Çarpışma Azaltma Modülü (CMM) / Elektrokromatik Ayna / Akıllı Kamera Modülü – Varsa | |
| F89 | 10 Bir kırmızı | – | Far seviye ayarı – varsa |
| F90 | – | – | Kullanılmamış |
| F91 | 20 1 sarı | – | Arka güç çıkışı |
| F92 | – | – | Kullanılmamış |
| F93 | 40 A Yeşil | Fren Sistemi Modülü (BSM) – Pompa Motoru | |
| F94 | – | 30 Bir Gül | Elektrikli park freni (EPB) -Sağ |
| F95 | 10 Bir kırmızı | Elektrokromatik dikiz aynası / Yağmur sensörü / Sunroof – varsa / Yolcu camı düğmesi / Elektrik prizi k10solu | |
| F96 | 10 Bir kırmızı | “ | Yolcu Emniyet K10trolörü (ORC) / (Hava Yastığı) |
| F97 | 10 Bir kırmızı | “ | Yolcu Emniyet K10trolörü (ORC) / (Hava Yastığı) |
| F98 | 25 1 klozet | – | Ses yükseltici – varsa |
| F99 | – | – | Kullanılmamış |
| F100 | – | – | Kullanılmamış |
| CB1 | Elektrikli koltuk (sürücü) | ||
| CB2 | Elektrikli koltuk (Pas) | ||
| CB3 | Elektrikli pencere |
Sigorta kutusunun şeması (2016)
Kaputun altındaki sigortaların atanması (2016)
| boşluk | Bıçak Sigortası | kartuş sigortası | Tanım |
|---|---|---|---|
| F06 | – | – | Kullanılmamış |
| F07 | 15 amper mavi | – | Güç Aktarma Organı K10trol Modülü – PCM (Yalnızca Dizel) |
| F08 | 25 1 klozet | – | Motor K10trol Modülü (ECM) / Yakıt Enjeksiy10u |
| F09 | – | – | Kullanılmamış |
| F10 | 20 1 sarı | – | Güç Aktarım Birimi (PTU) – varsa |
| F11 | – | – | Kullanılmamış |
| F12 | 20 1 sarı | – | Fren vakum pompası – varsa |
| F13 | 10 Bir kırmızı | – | Motor K10trol Modülü (ECM) |
| F14 | 10 Bir kırmızı | Şanzıman K10trol Modülü (DTCM) / PTO Ünitesi (PTU) / Fren Sistemi Modülü (BSM) – varsa / Fren pedalı anahtarı / Acil durum anahtarı (yalnızca dizel) | |
| F15 | – | – | Kullanılmamış |
| F 16 | 20 1 sarı | – | Ateşleme bobini (gaz) / motor sensörü (dizel) |
| F17 | – | – | Kullanılmamış |
| F18 | – | – | Kullanılmamış |
| F19 | – | 40 A Yeşil | marş solenoidi |
| F20 | 10 Bir kırmızı | – | Klima kompresörü debriyajı |
| F21 | – | – | Kullanılmamış |
| F22 | 5 amper br10zlaşma | – | Radyatör fanı |
| F23 | 70 amper br10zluk | – | Karoseri K10trol Modülü (BCM) – Güç 2 |
| F23 | 50 amper kırmızı | – | Voltaj Kararlılık Modülü (VSM) Güç Kaynağı # 2 – Motor durdurma / çalıştırma seçeneği ile d10atılmışsa |
| F24 | 20 1 sarı | – | Arka silecek – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F25B | 20 1 sarı | – | Ön Cam Yıkayıcı – Motor Durdurma / Çalıştırma Seçeneği ile D10atılmışsa |
| F26 | – | 30 Bir Gül | Yakıt ısıtıcısı – Sadece dizel |
| F27 | – | – | Kullanılmamış |
| F28 | 15 amper mavi | – | Şanzıman K10trol Modülü (TCM) |
| F29 | – | – | Kullanılmamış |
| F30 | 10 Bir kırmızı | – | Motor K10trol Modülü (ECM) / (EPS) / (PCM) |
| F31 | – | – | Kullanılmamış |
| F32 | – | – | Kullanılmamış |
| F33 | – | – | Kullanılmamış |
| F34 | – | – | Kullanılmamış |
| F35 | – | – | Kullanılmamış |
| F36 | – | – | Kullanılmamış |
| F37 | – | – | Kullanılmamış |
| F38 | – | 60 amper sarı | Kızdırma bujileri (yalnızca dizel) – varsa |
| F39 | – | 40 A Yeşil | HVAC Fan Motoru |
| F40 | – | 20 amper mavi | Çekici Park Lambası – Varsa |
| F40 | – | 30 Bir Gül | Far yıkama pompası – varsa |
| F41 | 60 amper sarı | – | Karoseri K10trol Modülü (BCM) – Güç 1 |
| F41 | 50 amper kırmızı | – | Voltaj stabilite modülü – Güç kaynağı 1 – Motor durdurma / çalıştırma seçeneğiyle d10atılmışsa |
| F42 | – | 30 Bir Gül | Elektrikli çekme freni modülü – varsa |
| F43 | 20 1 sarı | – | Yakıt pompası motoru |
| F44 | – | 30 Bir Gül | Treyler / 7 Yollu K10nektör – Varsa |
| F45 | – | 30 Bir Gül | Yolcu Kapısı Modülü (PDM) – varsa |
| F46 | – | 25 1 klozet | Sunroof – varsa |
| F48 | – | 30 Bir Gül | Sürücü kat modülü – varsa |
| F49 | – | 30 Bir Gül | UPS (115 VA / C) – Ekipmana bağlı olarak |
| F50 | – | 30 Bir Gül | Elektrikli bagaj kapağı – varsa |
| F51 | – | – | Kullanılmamış |
| F52 | – | 30 Bir Gül | Ön cam silecekleri – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F53 | – | 30 Bir Gül | Fren sistemi modülü ve valfleri |
| F54 | – | 30 Bir Gül | Karoseri k10trol modülü (BCM) güç kaynağı 3 |
| F55 | 10 Bir kırmızı | – | Kör nokta sensörleri / Pusula / Geri görüş kamerası / El feneri şarjlı bagaj lambası – varsa |
| F56 | 15 amper mavi | – | Ateşleme Düğümü Modülü (IGNM) / KIN / RF Hub / Elektrikli Direksiy10 Kol10u Kilidi (ESL) |
| F57 | 20 1 sarı | – | Sol çekme lambaları – varsa |
| F58 | 10 Bir kırmızı | – | Bina sakinleri/VSM/ESC des sınıflandırma modülü |
| F59 | – | 30 Bir Gül | Varsa Şanzıman K10trol Modülü (DTCM) |
| F60 | 20 1 sarı | – | Elektrik prizi – Orta k10sol |
| F61 | 20 1 sarı | – | Sağ çekme lambaları – varsa |
| F62 | 20 1 sarı | – | Ön cam buz çözücü – varsa |
| F63 | 20 1 sarı | – | Isıtmalı / havalandırmalı ön koltuklar – varsa |
| F64 | 20 1 sarı | – | Isıtmalı direksiy10 simidi – varsa |
| F65 | 10 Bir kırmızı | Araç içi sıcaklık sensörü / Nem sensörü / Sürücü destek sistemi modülü (DASM) / Park yardımı (PAM) – Stop / Start seçeneği varsa | |
| F66 | 15 amper mavi | – | HVAC (ECC) / Gösterge paneli (IPC) |
| F67 | 10 Bir kırmızı | Araç içi sıcaklık sensörü / Nem sensörü / Sürücü destek sistemi modülü (DASM) / Park yardımı (PAM) – Durdur / başlat seçeneği yoksa | |
| F68 | – | – | Kullanılmamış |
| F69 | 10 Bir kırmızı | – | Güç Aktarma Ünitesi (TSBM) Anahtarı / Aktif Izgara Kapağı (AGS) – Benzinli motorla d10atılmışsa |
| 69A | 10 Bir kırmızı | – | Güç Aktarım Birimi Anahtarı (TSBM) – Dizel motorla d10atılmışsa |
| F70 | 5 amper br10zlaşma | – | Motor durdurma / çalıştırma seçeneği ile d10atılmışsa akıllı akü sensörü |
| F71 | 20 1 sarı | – | Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa sağ HID far |
| F72 | 10 Bir kırmızı | – | Isıtmalı aynalar – varsa |
| F73 | – | 20 amper mavi | Acil römork çekme – varsa |
| F74 | – | 30 Bir Gül | Arka buz çözücü |
| F75 | 20 1 sarı | – | Çakmak – varsa |
| F76 | 20 1 sarı | – | Arka Diferansiyel Modülü (RDM) – Varsa |
| F77 | 10 Bir kırmızı | – | Fren pedalı anahtarı / yakıt kapısı açma |
| F78 | 10 Bir kırmızı | – | Tanılama / Dijital TV bağlantı noktası (yalnızca Jap10ya) |
| F79 | 10 Bir kırmızı | – | Entegre Merkez Batarya (ICS) / HVAC / Yardımcı Anahtar Bankası Modülü (ASBM) / Alet Kümesi (IPC) |
| F80 | 20 1 sarı | – | Radyo / CD – d10anıma bağlı olarak |
| F81 | – | – | Kullanılmamış |
| F82 | – | – | Kullanılmamış |
| F83 | – | 20 amper mavi | Motor K10trol Modülü (Gaz) |
| F84 | – | 30 Bir Gül | Elektrikli Park Freni (EPB) – Sol |
| F85 | – | – | Kullanılmamış |
| F86 | 20 1 sarı | – | Kornalar – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F87A | 20 1 sarı | – | Sol HID far – motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F88 | 15 amper mavi | – | Çarpışma Azaltma Modülü (CMM) / Elektrokromatik Ayna / Akıllı Kamera Modülü – Varsa |
| F89 | 10 Bir kırmızı | – | Far seviye ayarı – varsa |
| F90 | – | – | Kullanılmamış |
| F91 | 20 1 sarı | – | Arka elektrik prizi – d10anıma bağlı olarak – müşteri tarafından seçilebilir |
| F92 | – | – | Kullanılmamış |
| F93 | – | 40 A Yeşil | Fren Sistemi Modülü (BSM) – Pompa Motoru |
| F94 | – | 30 Bir Gül | Elektrikli Park Freni (EPB) – Sağ |
| F95 | 10 Bir kırmızı | Elektrokromatik dikiz aynası / Yağmur sensörü / Sunroof – varsa / Yolcu camı düğmesi / Elektrik prizi k10solu / Dijital TV (yalnızca Jap10ya) | |
| F96 | 10 Bir kırmızı | – | Yolcu Emniyet K10trolörü (ORC) / (Hava Yastığı) |
| F97 | 10 Bir kırmızı | – | Yolcu Emniyet K10trolörü (ORC) / (Hava Yastığı) |
| F98 | 25 1 klozet | – | Ses yükseltici – varsa |
| F99 | – | – | Kullanılmamış |
| F100 | – | – | Kullanılmamış |
| CB1 | Elektrikli koltuk (sürücü) | ||
| CB2 | Elektrikli koltuk (Pas) | ||
| CB3 | Elektrikli pencere |
Sigorta kutusunun şeması (2018)
Kaputun altındaki sigortaların atanması (2018)
| boşluk | Bıçak Sigortası | kartuş sigortası | Tanım |
|---|---|---|---|
| F06 | – | – | Kullanılmamış |
| F07 | 15 amper mavi | – | Güç Aktarma Organı K10trol Modu – PCM (Yalnızca Dizel) |
| F08 | 25 1 klozet | Güç K10trol Modu (PCM) / Motor K10trol Modülü (ECM) / Yakıt Enjeksiy10u | |
| F09 | – | – | Kullanılmamış |
| F10 | 20 1 sarı | – | Güç Aktarım Birimi (PTU) – varsa |
| F11 | – | – | Kullanılmamış |
| F12 | 20 1 sarı | – | Fren vakum pompası – varsa |
| F13 | 10 Bir kırmızı | Voltaj Kararlılığı Modu (VSM) / Güç Aktarma Organı K10trol Modu (PCM) / Motor K10trol Modülü (ECM) | |
| F14 | 10 Bir kırmızı | Şanzıman K10trol Modülü (DTCM) / PTO Ünitesi (PTU) / Elektrikli Park Freni (EPB) / RDM / Fren Sistemi Modülü (BSM) – Varsa / Fren Pedal Anahtarı / Vites Anahtarı acil durumu (yalnızca dizel) | |
| F15 | – | – | Kullanılmamış |
| F 16 | 20 1 sarı | – | Ateşleme bobini (gaz) / motor sensörü (dizel) |
| F17 | – | – | Kullanılmamış |
| F18 | – | – | Kullanılmamış |
| F19 | – | 40 A Yeşil | marş solenoidi |
| F20 | 10 Bir kırmızı | – | Klima kompresörü debriyajı |
| F21 | – | – | Kullanılmamış |
| F22 | 5 amper br10zlaşma | – | Radyatör fanı |
| F23 | 70 amper br10zluk | – | Karoseri K10trol Modülü (BCM) – Güç 2 |
| F23 | 50 amper kırmızı | Voltaj Kararlılık Modülü (VSM) Güç Kaynağı # 2 – Motor durdurma / çalıştırma seçeneği ile d10atılmışsa | |
| F24 | 20 1 sarı | – | Arka silecek – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F25B | 20 1 sarı | – | Ön Cam Yıkayıcı – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F26 | – | 30 Bir Gül | Yakıt ısıtıcısı – Sadece dizel |
| F27 | – | – | Kullanılmamış |
| F28 | 15 amper mavi | – | Şanzıman K10trol Modülü (TCM) |
| F29 | – | – | Kullanılmamış |
| F30 | 10 Bir kırmızı | Motor K10trol Modülü (ECM) / (EPS) / Yakıt Pompası Röle Gücü / (PCM) | |
| F31 | – | – | Kullanılmamış |
| F32 | – | – | Kullanılmamış |
| F33 | – | – | Kullanılmamış |
| F34 | – | – | Kullanılmamış |
| F35 | – | – | Kullanılmamış |
| F36 | – | – | Kullanılmamış |
| F37 | – | – | Kullanılmamış |
| F38 | “ | 60 amper sarı | Kızdırma bujileri (yalnızca dizel) – varsa |
| F39 | – | 40 A Yeşil | HVAC Fan Motoru |
| F40 | “ | 20 amper mavi | Çekici Park Lambası – Varsa |
| F40 | “ | 30 Bir Gül | Far yıkama pompası – varsa |
| F41 | “ | 60 amper sarı | Karoseri K10trol Modülü (BCM) – Güç 1 |
| F41 | 50 amper kırmızı | Voltaj stabilite modülü – Güç kaynağı 1 – Motor durdurma / çalıştırma seçeneğiyle d10atılmışsa | |
| F42 | – | 30 Bir Gül | Elektrikli çekme freni modülü – varsa |
| F43 | 20 1 sarı | – | Yakıt pompası motoru |
| F44 | – | 30 Bir Gül | Treyler / 7 Yollu K10nektör – Varsa |
| F45 | “ | 30 Bir Gül | Yolcu Kapısı Modülü (PDM) – varsa |
| F46 | – | 25 1 klozet | Sunroof – varsa |
| F48 | “ | 30 Bir Gül | Sürücü kapısı modülü – varsa |
| F49 | “ | 30 Bir Gül | UPS (115 VA / C) – ekipmana bağlı olarak |
| F50 | – | 30 Bir Gül | Elektrikli bagaj kapağı – varsa |
| F51 | – | – | Kullanılmamış |
| F52 | – | 30 Bir Gül | Ön cam silecekleri – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F53 | – | 30 Bir Gül | Fren sistemi modülü ve valfleri |
| F54 | – | 30 Bir Gül | Karoseri k10trol modülü (BCM) güç kaynağı 3 |
| F55 | 10 Bir kırmızı | – | Kör nokta sensörleri / Geri görüş kamerası |
| F56 | 15 amper mavi | Ateşleme Düğümü Modülü (IGNM) / KIN / RF Hub / Elektrikli Direksiy10 Kol10u Kilidi (ESCL) | |
| F57 | 20 1 sarı | – | Sol çekme lambaları – varsa |
| F58 | 10 Bir kırmızı | – | Yolcu sınıflandırma modülü / VSM / Mod TT / ESCL |
| F59 | “ | 30 Bir Gül | Şanzıman K10trol Modülü (DTCM) – Varsa |
| F60 | 20 1 sarı | – | Elektrik prizi – Orta k10sol |
| F61 | 20 1 sarı | – | Sağ çekme lambaları – varsa |
| F62 | 20 1 sarı | – | Ön cam buz çözücü – varsa |
| F63 | 20 1 sarı | – | Isıtmalı / havalandırmalı ön koltuklar – varsa |
| F64 | 20 1 sarı | – | Isıtmalı direksiy10 simidi – varsa |
| F65 | 10 Bir kırmızı | Sıcaklık sensörü / araç içi nem sensörü / Sürücü Yardım Sistemi (DASM) / Park Yardımı (PAM) – durdurma / çalıştırma seçeneği varsa | |
| F66 | 15 amper mavi | – | HVAC (ECC) / Pano Grubu (IPC) |
| F67 | 10 Bir kırmızı | Sıcaklık sensörü / araç içi nem sensörü / Sürücü Yardım Sistemi (DASM) / Park Yardımı (PAM) modülü – stop / start seçeneği yoksa | |
| F68 | – | – | Kullanılmamış |
| F69 | 10 Bir kırmızı | Güç Aktarma Ünitesi (TSBM) Anahtarı / Aktif Izgara Kapağı (AGS) – Benzinli motorla d10atılmışsa | |
| F69A | 10 Bir kırmızı | Güç Aktarım Birimi Anahtarı (TSBM) – Dizel motorla d10atılmışsa | |
| F70 | 5 amper br10zlaşma | Akıllı Akü Sensörü – Motor durdurma / çalıştırma seçeneği ile d10atılmışsa | |
| F71 | 20 1 sarı | Sağ HID far – motor durdurma / çalıştırma seçeneği ile d10atılmışsa | |
| F72 | 10 Bir kırmızı | – | Isıtmalı aynalar – varsa |
| F73 | – | 20 amper mavi | Acil römork çekme – varsa |
| F74 | – | 30 Bir Gül | Arka buz çözücü |
| F75 | 20 1 sarı | – | Çakmak – varsa |
| F76 | 20 1 sarı | – | Arka Diferansiyel Modülü (RDM) – Varsa |
| F77 | 10 Bir kırmızı | – | Fren pedalı anahtarı / yakıt kapısı açma |
| F78 | 10 Bir kırmızı | – | Tanılama / Dijital TV bağlantı noktası (yalnızca Jap10ya) |
| F79 | 10 Bir kırmızı | Entegre Orta K10sol (ICS) / Elektrikli Park Freni (EPB) SW / CD Modu / Direksiy10 K10trol Modu (SCCM) / CVC / Gösterge Paneli Kümesi (IPC) | |
| F80 | 20 1 sarı | – | Radyo / CD – d10anıma bağlı olarak |
| F81 | – | – | Kullanılmamış |
| F82 | – | – | Kullanılmamış |
| F83 | – | 20 amper mavi | Motor K10trol Modülü (Gaz) |
| F84 | – | 30 Bir Gül | Elektrikli Park Freni (EPB) – Sol |
| F85 | – | – | Kullanılmamış |
| F86 | 20 1 sarı | – | Kornalar – Motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F87A | 20 1 sarı | Sol HID far – motor durdurma/çalıştırma seçeneğiyle d10atılmışsa | |
| F88 | 15 amper mavi | – | Emniyet Kemeri Hatırlatma (SBR) |
| F89 | 10 Bir kırmızı | – | Far seviye ayarı – varsa |
| F90 | – | – | Kullanılmamış |
| F91 | 20 1 sarı | Arka elektrik prizi – d10anıma bağlı olarak – müşteri tarafından seçilebilir | |
| F92 | – | – | Kullanılmamış |
| F93 | – | 40 A Yeşil | Fren Sistemi Modülü (BSM) – Pompa Motoru |
| F94 | – | 30 Bir Gül | Elektrikli park freni (EPB) -Sağ |
| F95 | 10 Bir kırmızı | Elektrokromatik dikiz aynası / Yağmur sensörü / Sunroof – varsa / Yolcu camı düğmesi / Elektrik prizi k10solu / Dijital TV (yalnızca Jap10ya) | |
| F96 | 10 Bir kırmızı | – | Yolcu Emniyet K10trolörü (ORC) / (Hava Yastığı) |
| F97 | 10 Bir kırmızı | – | Yolcu Emniyet K10trolörü (ORC) / (Hava Yastığı) |
| F98 | 25 1 klozet | – | Ses yükseltici – varsa |
| F99 | – | – | Kullanılmamış |
| F100 | – | – | Kullanılmamış |
| CB1 | Elektrikli koltuk (sürücü) | ||
| CB2 | Elektrikli koltuk (Pas) | ||
| CB3 | Elektrikli pencere |
Sigorta kutusunun şeması (2019)
Kaputun altındaki sigorta yerleşimi (2019)
| boşluk | Bıçak Sigortası | kartuş sigortası | Tanım |
|---|---|---|---|
| F06 | – | – | Kullanılmamış |
| F07 | 15 amper mavi | – | Güç Aktarma Organı K10trol Modu – PCM (Dizel) / Dalgalanma Boşaltma Solenoid Valfı (Gaz) |
| F08 | 25 1 klozet | – | Yakıt enjektörleri (gaz), ECM (gaz), PCM / yakıt enjektörleri (Dizel) |
| F09 | 15 A mavi (gaz) 10 A kırmızı (dizel) | – | Soğutma sıvısı pompası (gaz) Üre / CFM soğutma sıvısı pompası (dizel) |
| F10 | 20 1 sarı | – | Güç Aktarım Birimi (PTU) – varsa |
| F11 | – | – | Kullanılmamış |
| F12 | 10 Bir kırmızı | – | Yakıt ve tahliye pompası (Dizel) |
| F13 | 10 Bir kırmızı | – | Voltaj Kararlılığı Modu (VSM) / Güç Aktarma Organı K10trol Modu (PCM) / Motor K10trol Modülü (ECM) |
| F14 | 10 Bir kırmızı | Şanzıman K10trol Modülü (DTCM) / PTO Ünitesi (PTU) / Elektrikli Park Freni (EPB) / RDM / Fren Sistemi Modülü (BSM) – Varsa / Fren Pedal Anahtarı / Vites Anahtarı geri vites lambaları (Dizel) | |
| F15 | – | – | Kullanılmamış |
| F 16 | 20 1 sarı | – | Dizel Bobinler / Ek İçerik |
| F17 | 30 A Yeşil | Fren vakum pompası (yalnızca GMET4 / V6 benzinli motorlar) | |
| F18 | – | – | Kullanılmamış |
| F19 | – | 40 A Yeşil | marş solenoidi |
| F20 | 10 Bir kırmızı | – | Klima kompresörü debriyajı |
| F21 | – | – | Kullanılmamış |
| F22 | 5 amper br10zlaşma | – | Radyatör fanı (PWM) etkinleştirildi |
| F23 | 50 amper kırmızı | – | Gerilim Kararlılık Modülü (VSM) # 2 |
| F24 | 20 1 sarı | – | Arka cam sileceği |
| F25B | 20 1 sarı | – | R10delle FT / RR |
| F26 | – | 30 Bir Gül | Yakıt ısıtıcısı (dizel) |
| F27 | – | – | Kullanılmamış |
| F28 | 15 amper mavi | – | Şanzıman K10trol Modülü (TCM / Shifter) |
| F29 | – | – | Kullanılmamış |
| F30 | 10 Bir kırmızı | Motor K10trol Modülü (ECM) / (EPS) / Yakıt Pompası Röle Gücü / (PCM) | |
| F31 | – | – | Kullanılmamış |
| F32 | – | – | Kullanılmamış |
| F33 | – | – | Kullanılmamış |
| F34 | – | – | Kullanılmamış |
| F35 | – | – | Kullanılmamış |
| F36 | – | – | Kullanılmamış |
| F37 | – | – | Kullanılmamış |
| F38 | – | 60 amper sarı | Kızdırma bujileri (Dizel) |
| F39 | – | 40 A Yeşil | HVAC Fan Motoru |
| F40 | – | 20 amper mavi | Çekici Park Lambası – Varsa |
| F41 | – | 50 amper kırmızı | Gerilim Kararlılık Modülü (VSM) # 1 |
| F42 | – | 30 Bir Gül | Çekme modülü – varsa |
| F43 | 20 1 sarı | – | Yakıt pompası motoru |
| F44 | – | 30 Bir Gül | Çekme prizi – varsa |
| F45 | – | 30 Bir Gül | Yolcu Kapısı Modülü (PDM) – varsa |
| F46 | – | 25 1 klozet | Sunroof K10trol Modülü – Varsa |
| F47 | – | – | Kullanılmamış |
| F48 | – | 30 Bir Gül | Sürücü kapısı modülü |
| F49 | – | 30 Bir Gül | İnvertör (115V / 220V A / C) |
| F50 | – | 30 Bir Gül | Elektrikli bagaj kapağı modülü |
| F51 | – | – | Kullanılmamış |
| F52 | – | 30 Bir Gül | Ön cam silecekleri |
| F53 | – | 30 Bir Gül | Fren Sistemi Modülü (BSM) – ECU ve valfler |
| F54 | – | 30 Bir Gül | Karoseri k10trol modülü (BCM) güç kaynağı 3 |
| F55 | 10 Bir kırmızı | – | Kör Nokta Sensörleri / Arka Görüş Kamerası, Isıtmalı Arka Koltuk Anahtarı |
| F56 | 15 amper mavi | Ateşleme Düğümü Modülü (IGNM) / KIN Hub / RF / Elektrikli Direksiy10 Kol10u Kilidi (ESCL), Çift USB Bağlantı Noktası – RR K10solu | |
| F57 | 20 1 sarı | – | Sol Çekme Stop Lambaları / Dönüş Sinyalleri – Varsa |
| F58 | 10 Bir kırmızı | – | Yolcu sınıflandırma modülü / VSM / Mod TT / ESCL |
| F59 | – | 30 Bir Gül | Şanzıman K10trol Modülü (DTCM) – Varsa |
| F60 | 20 1 sarı | – | Elektrik prizi – Orta k10sol |
| F61 | 20 1 sarı | – | Çekme Sağ Stop Lambaları / Dönüş Sinyali – Varsa |
| F62 | 20 1 sarı | – | Ön cam buz çözücü – varsa |
| F63 | 20 1 sarı | – | Isıtmalı / havalandırmalı ön koltuklar – varsa |
| F64 | 20 1 sarı | – | Isıtmalı arka koltuklar – varsa |
| F65 | 10 Bir kırmızı | Araç sıcaklık sensörü / Nem sensörü / Sürücü destek sistemi modülü (DASM) / Park yardımı (PAM) | |
| F66 | 15 amper mavi | HVAC (ECC) / Gösterge paneli (IPC) / Ağ geçidi modülü | |
| F67 | – | – | Kullanılmamış |
| F68 | – | – | Kullanılmamış |
| F69 | 10 Bir kırmızı | Transfer kutusu anahtarı (TSBM) / aktif ızgara panjuru (AGS) – benzinli motorla d10atılmışsa | |
| F70 | 5 amper br10zlaşma | – | Akıllı Pil Sensörü (IBS) |
| F71 | – | – | Kullanılmamış |
| F72 | 10 Bir kırmızı | – | Isıtmalı aynalar (gaz) / PM sensörü (dizel) |
| F73 | – | 20 amper mavi | NOX sensörleri # 1 ve # 2 / Acil durum çekme (NAFTA ve gaz) |
| F74 | – | 30 Bir Gül | Arka buz çözücü (EBL) |
| F75 | 20 1 sarı | – | Çakmak – varsa |
| F76 | 20 1 sarı | – | Arka Diferansiyel Modülü (RDM) – Varsa |
| F77 | 10 Bir kırmızı | – | Eller serbest modülü, fren pedalı anahtarı |
| F78 | 10 Bir kırmızı | – | Teşhis bağlantı noktası / dijital TV / TBM |
| F79 | 10 Bir kırmızı | Entegre Merkez K10sol (ICS) / Elektrikli Park Freni (EPB) SW / CD Modu / Direksiy10 K10trol Modu (SCCM) / HVAC / Gösterge Paneli Kümesi (IPC) | |
| F80 | 20 1 sarı | – | Radyo |
| F81 | F91 çıkışından güç için müşteri tarafından seçilebilir konum | ||
| F82 | 5 amper br10zlaşma | – | Siber Güvenlik Ağ Geçidi Modülü |
| F83 | 20 amper mavi 30 amper pembe | Motor k10trol modülü (gaz) SCU modülü (dizel) | |
| F84 | – | 30 Bir Gül | Elektrikli Park Freni (EPB) – Sol |
| F85 | 15 amper mavi | – | (CSWM) Isıtmalı direksiy10 simidi |
| F86 | 20 1 sarı | – | boynuzlar |
| F87 | – | – | Kullanılmamış |
| F88 | 10 Bir kırmızı | – | Emniyet Kemeri Hatırlatma (SBR) / Akıllı Kamera |
| F89 | 15 amper mavi | – | Otomatik far seviye ayarı (varsa) / Far |
| F90 | – | – | Kullanılmamış |
| F91 | 20 1 sarı | – | Arka elektrik prizi – d10anıma bağlı olarak – müşteri tarafından seçilebilir |
| F92 | – | – | Kullanılmamış |
| F93 | – | 40 A Yeşil | Fren Sistemi Modülü (BSM) – Pompa Motoru |
| F94 | – | 30 Bir Gül | Elektrikli Park Freni (EPB) – Sağ |
| F95 | 10 Bir kırmızı | Açılır tavan modülü / Yağmur sensörü modülü (LRSM) / Elektrokromatik ayna modülü (ECMM) / Çift USB bağlantı noktası (arka) / Elektrik prizi K10sol aydınlatması / Dijital TV | |
| F96 | 10 Bir kırmızı | – | Yolcu Emniyet K10trolörü (ORC) / (Hava Yastığı) |
| F97 | 10 Bir kırmızı | – | Yolcu Emniyet K10trolörü (ORC) / (Hava Yastığı) |
| F98 | 25 1 klozet | – | Ses yükseltici / ANC |
| F99 | – | – | Kullanılmamış |
| F100 | – | – | Kullanılmamış |
| CB1 | 30 A (30A mini sigorta, 25A devre kesicinin yerini alır) | Elektrikli koltuk (sürücü) | |
| CB2 | 30 A (30A mini sigorta, 25A devre kesicinin yerini alır) | Elektrikli koltuk (Pas) | |
| CB3 | 25 amper | Elektrikli pencere |
