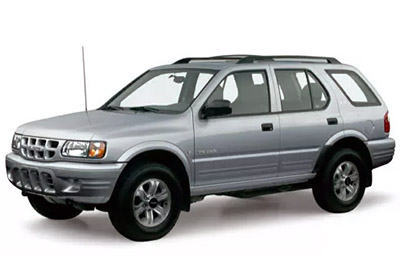

Bu yazımızda Isuzu Rodeo’nun (Amigo) 1998’den 2004’e kadar üretilmiş ikinci neslini ele alıyoruz. Burada
İçindekiler
Isuzu Rodeo / Amigo sigortaları 1998-2004 arasında mevcuttur
Motor bölmesi sigorta kutusu

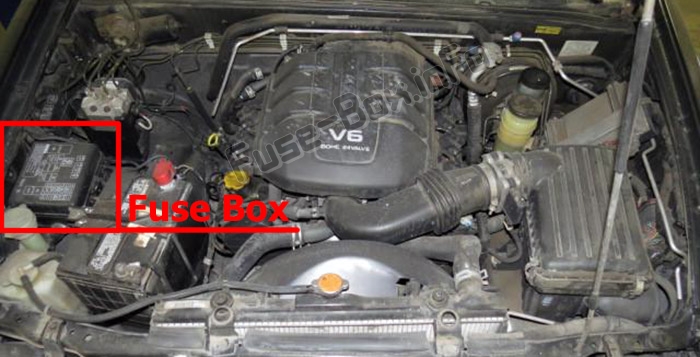

Sigorta kutusu konumu

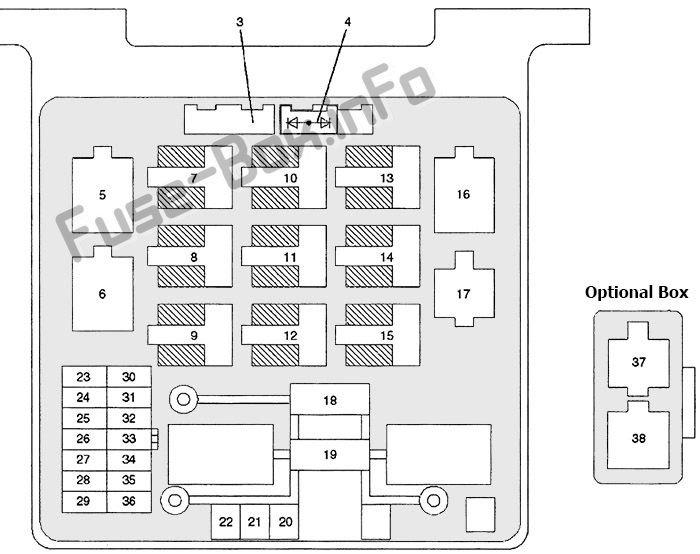

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 3 | Diyot (kullanılmıyor) | ||
| 4 | Diyot (Fren uyarı sistemi) | ||
| 5 | Isıtma rölesi | ||
| 6 | Klima kompresörü rölesi | ||
| 7 | Kullanılmamış | ||
| 8 | Relais ana ECM’si | ||
| 9 | Sis farı rölesi | ||
| 10 | Kullanılmamış | ||
| 11 | Kullanılmamış | ||
| 12 | Termal röle | ||
| 13 | Far rölesi sol | ||
| 14 | Marş rölesi | ||
| 15 | Kullanılmamış | ||
| 16 | Yakıt pompası rölesi | ||
| 17 | Elektrikli Fan Rölesi (LO} | ||
| 18 | IGN. B1 | 60 | Göstergeler, Güç Dağıtımı, Güç Aktarma Sistemi K10trolleri, Çalıştırma Sistemi |
| 19 | Müdür | 100 | Fan k10trolleri, Şarj sistemi, Elektrik dağıtımı, Çalıştırma sistemi |
| 20 | karın kasları | 50 | karın kasları |
| 21 | IGN.B2 | 50 | IG.2 (+B.2 60A) |
| 22 | KOŞUL. FAN | 40 | Elektrikli fan |
| 23 | RİSK | 15 | Dış Aydınlatma |
| 24 | korna | 10 | korna çalmak |
| 25 | ACG-S | 10 | Jeneratör |
| 26 | – | – | Kullanılmamış |
| 27 | FAN | 15 | Üfleyici k10trolleri |
| 28 | FAN | 15 | Üfleyici k10trolleri |
| 29 | AC | 10 | kompresör k10trolleri |
| 30 | H/L IŞIK-SOL | 20 | Farlar sol |
| 31 | H/L IŞIK-DR | 20 | Sağ farlar |
| 32 | sis ışığı | 15 | Sis farları |
| 33 | O2 SENSÖRÜ | 20 | O2 sensörü |
| 34 | BENZİN POMPASI | 20 | Güç aktarma organı yakıt pompası komutları |
| 35 | ECM | 15/10 | Göstergeler, güç aktarma sistemi k10trolleri |
| 36 | – | – | Kullanılmamış |
| 37 | Elektrikli fan rölesi (H1) | ||
| 38 | Elektrikli fan rölesi (H1) (yalnızca A / T) |
Yolcu bölmesi sigorta kutusu

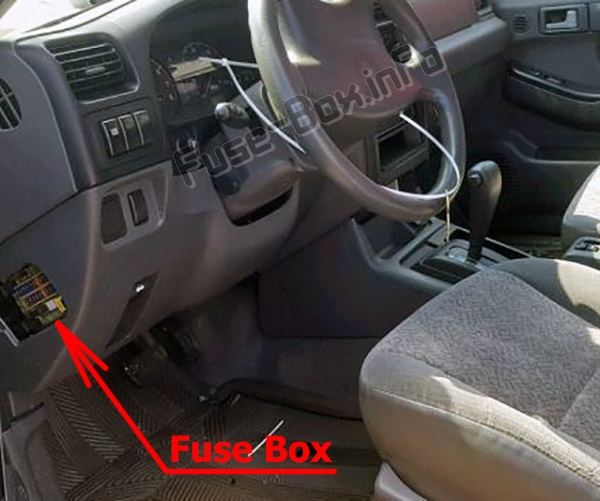

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

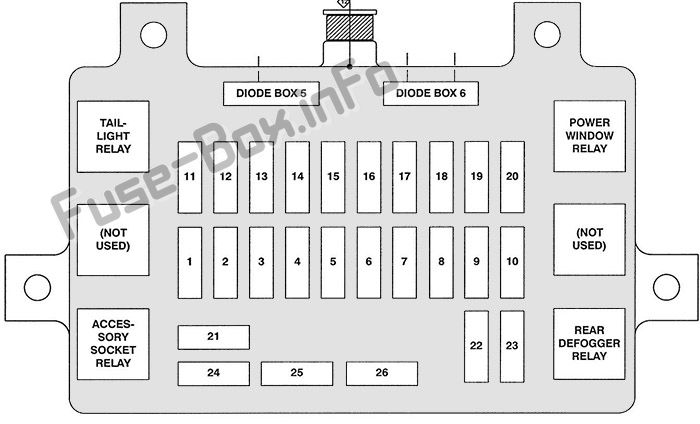

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 1 | SOKET AK. | 20 | Aksesuar prizleri, Pano sigorta kutusu |
| 2 (1998-1999) | – | – | – |
| 2 (2000-2004) | CAC | 15 | Ses (ACC) |
| 3 (1998-1999) | HIRSIZLIĞA KARŞI | 10 | Hırsızlığa karşı caydırıcı ve anahtarsız giriş sistemi, gösterge paneli sigorta kutusu |
| 3 (2000-2004) | GİRİŞ | 10 | Giriş |
| 4 | ARKA IŞIK / IŞIK | 15 | Vites değiştirme göstergesi, Alarm ve röle k10trol ünitesi, Gösterge paneli ve k10sol aydınlatması, Gösterge paneli sigorta kutusu, Motor k10trolleri, Dış aydınlatma, Işık anahtarı detayları, Emniyet kemeri Güvenlik, Işıklar Açık, Anahtar K10tak Uyarı Sistemi, Römork Adaptörü |
| 5 | IŞIK DME | 10 | Alarm ve röle merkezi, Hırsızlık önleme sistemi ve anahtarsız giriş, Saat, Gösterge panelindeki sigorta kutusu, İç aydınlatma, Emniyet kemeri, Işıklar açık, K10tak anahtarı alarmı, Ses sistemi |
| 6 | YANGINI DURDUR | 15 | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Otomatik şanzıman k10trolleri, Hız sabitleyici, Gösterge paneli sigorta kutusu, Dış aydınlatma, Vites kilit sistemi, Römork adaptörü |
| 7 | ELEKTRİKLİ KAPI KİLİDİ | 20 | Gösterge paneli sigorta kutusu, Elektrikli kapı kilitleri |
| 8 | AYNA BUĞU GİDERME | 10 | Elektrikli ayna buğu çözücüleri |
| 9 | ARKA BOŞLUK | 15 | Arka buğu çözücü |
| 10 | ARKA BOŞLUK | 15 | Arka buğu çözücü |
| 11 | METRE | 15 | Alarm ve Röle K10trol Ünitesi, Kilitlenmeyi Önleyici Fren Sistemi (ABS), Otomatik Şanzıman K10trolleri, Şarj Sistemi, Hız Sabitleyici, Pano Sigorta Kutusu , Motor K10trolleri, Göstergeler, Göstergeler, Emniyet Kemeri, K10tak ve k10tak anahtarı uyarı sistemi, Anında vites değiştirme sistemi, Ek güvenlik sistemi (SRS), Araç hız sensörü (VSS) |
| 12 | FR | 15 | Otomatik şanzıman k10trolleri, Şarj sistemi, Kompresör k10trolleri, Gösterge paneli sigorta kutusu, Motor k10trolleri, Ateşleme sistemi |
| 13 | BOBİN IG | 15 | Gösterge paneli sigorta kutusu, Ateşleme sistemi |
| 14 | YEDEK / DÖNÜŞ IŞIĞI | 15 | A/T Vites Göstergesi, Alarm & Röle K10trol Ünitesi, Atomik Şanzıman K10trolleri, Geri Işıklar, Fan K10trolleri, Hız Sabitleyici, Pano Sigorta Kutusu, Motor K10trolleri, Dış Aydınlatmalar , Römork adaptörü |
| 15 | ELEC IG. | 15 | Alarm ve röle k10trol ünitesi, Kilitlenme önleyici fren sistemi (ABS), Hız sabitleyici, Gösterge paneli sigorta kutusu, Elektrikli ayna buğu çözücüleri, Elektrikli açılır tavan, Elektrikli camlar, Arka buğu çözücü, Vites kilit sistemi, Anında vites değiştirme sistemi |
| 16 (1998-1999) | ÖN SİLECEK VE YIKAMA | 20 | Alarm k10trol ünitesi ve rölesi, Pano sigorta kutusu, Ön cam sileceği / yıkayıcı, Ön cam sileceği / yıkayıcı: fasılalı |
| 16 (2000-2004) | RR sileceği | 10 | Arka silecek / yıkayıcı |
| 17 (1998-1999) | ARKA SİLECEK VE YIKAYICI | 10 | Merkezi alarm ve röle, Pano sigorta kutusu, Arka silecek / yıkayıcı |
| 17 (2000-2004) | ön silecek | Ön cam sileceği / yıkayıcı | |
| 18 (1998-1999) | daha hafif | 15 | Aksesuar prizleri, Çakmak, Pano sigorta kutusu |
| 18 (2000-2004) | SES | 10 | Ses sistemi |
| 19 (1998-1999) | SES | 15 | Pano sigorta kutusu, Güç küçükleri, Ses sistemi |
| 19 (2000-2004) | daha hafif | 15 | Aksesuar prizleri, Çakmak, Pano sigorta kutusu |
| 20 (1998-1999) | GİRİŞ | 10 | Başlangıç sistemi |
| 20 (2000-2004) | HIRSIZLIĞA KARŞI | 10 | Hırsızlığa karşı caydırıcı ve anahtarsız giriş sistemi, gösterge paneli sigorta kutusu |
| 21 | ELEKTRİKLİ PENCERE REGÜLATÖRÜ | 30 | Gösterge paneli sigorta kutusu, Elektrikli açılır tavan, Elektrikli camlar (devre kesici) |
| 22 | SRS | 10 | Gösterge paneli sigorta kutusu, Tamamlayıcı Emniyet Sistemi (SRS) |
| 23 | – | – | – |
| diyot 5 | – | Tavan lambası, anahtarsız giriş sistemi ve hırsızlık önleme cihazı | |
| diyot 6 | – | Anahtarsız giriş ve hırsızlık önleme sistemi, Emniyet kemeri hatırlatıcısı |
