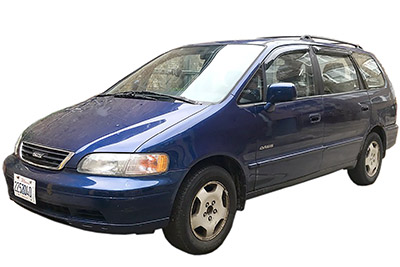

Isuzu Oasis minivan 1996’dan 1999’a kadar üretildi. Burada Isuzu Oasis 1996, 1997, 1998 ve 1999’un sigorta kutularının şemalarını bulabilir, sigorta panellerinin araç içindeki yeri hakkında bilgi edinebilir ve hakkında daha fazla bilgi edinebilirsiniz. her sigortanın atanması (sigorta düzeni).
İçindekiler
Sigorta düzeni Isuzu Oasis 1996-1999
Sigorta kutusu konumu

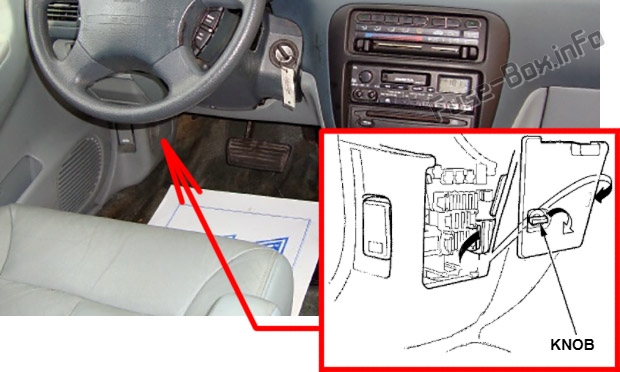

Yolcu bölmesi
Sigorta kutusu, sürücü tarafında ön panelin altında bulunur. Kapağı açmak için düğmeyi çevirin.

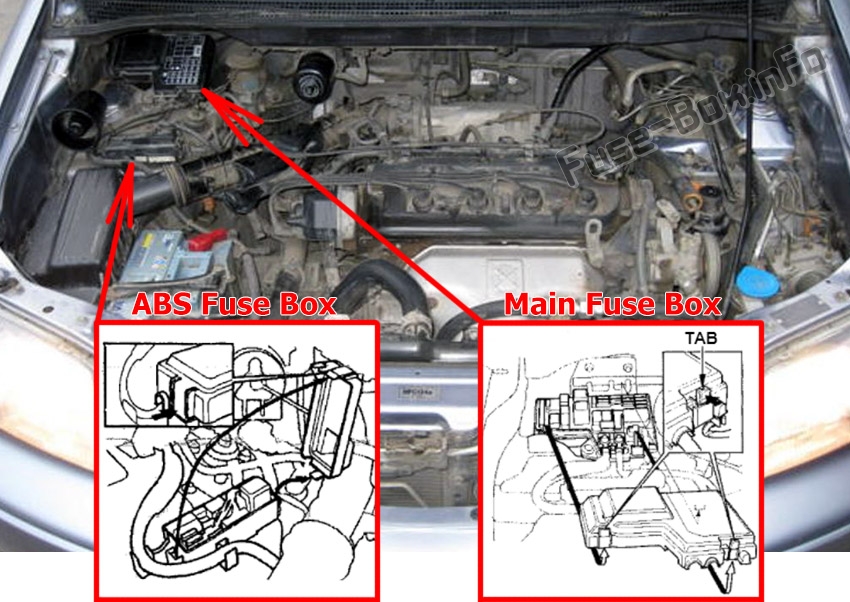

Makine bölümü
Ana sigorta kutusu, yolcu tarafında motor bölmesinde bulunur. Açmak için gösterildiği gibi sekmeye basın. ABS d10anımlı otomobillerde, motor bölmesinin sağ tarafında ek 1 sigorta kutusu bulunur.
Sigorta kutusu şemaları

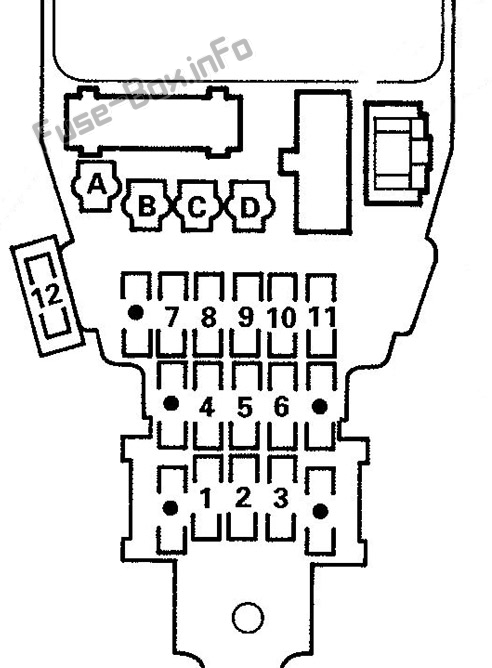

İç sigorta kutusu
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | 10 | Gösterge tertibatı, flaşör / tehlike rölesi, saat, NT geri vites rölesi, vites kilidi solenoidi. Entegre k10trol ünitesi |
| 2 | 15 | PGM-FI Ana Röle SRS Ünitesi (VA) |
| 3 | 10 | SRS Birimi (VB) |
| 4 | 15 | Alternatör, ELD ünitesi, hız sabitleyici, PCM |
| 5 | 15 | Distribütör |
| 6 | 10 | Silecek / Yıkayıcı Motorları, Silecek Motoru Rölesi, Aralıklı Silecek Rölesi, Silecek Yüksek / Düşük Rölesi Entegre K10trol Ünitesi |
| 7 | 7.5 | Elektrikli ayna aktüatörü, ABS bilgisayar Opsiy10el k10ektör (C909) |
| 8 | 7.5 | Isıtıcı k10trol paneli, devridaim k10trol motoru, mod k10trol motoru, A/C kompresör debriyaj rölesi, A/C termostatı, arka A/C anahtarı, arka A/C fan motoru |
| 9 | 7.5 | Ana röle PGM-FI, PCM |
| 10 | 7.5 | Gündüz farı hesaplayıcısı (Kanada). |
| 11 | 7.5 | Çakmak rölesi İsteğe bağlı k10ektör (C908) |
| 12 | 10 | Açılır Tavan Rölesi (ABD), Arka Cam Silecek / Yıkayıcı Motorları, Elektrikli Cam Rölesi |
| • | Yedek sigortalar |

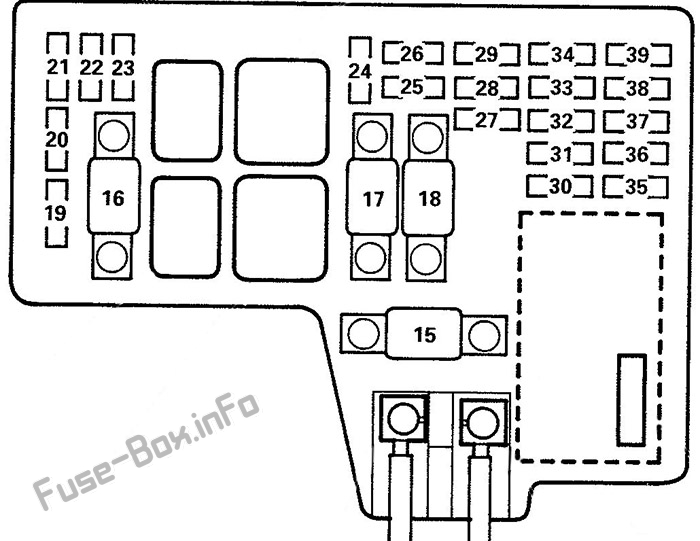

Motor bölmesi ana sigorta kutusu
Motor bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 15 | 100 | Pil, güç dağıtımı |
| 16 | 50 | K10tak anahtarı (BAT) |
| 17 | 40 | Fan motoru |
| 18 | 40 | Silecek motoru |
| 19 | 15 | Sol far, uzun far göstergesi |
| 20 | 15 | Sağ far |
| 21 | 20 | Radyatör-fan motoru |
| 22 | 30 | Arka cam buğu çözücü |
| 23 | – | Kullanılmamış |
| 24 | 20 | Sağ arka elektrikli cam motoru |
| 25 | 20 | Sol arka elektrikli cam motoru |
| 26 | 20 | Ön yolcu elektrikli cam motoru |
| 27 | 10 | Gündüz farı hesaplayıcısı (Kanada) |
| 28 | 20 | Sürücünün elektrikli cam motoru, elektrikli cam k10trol ünitesi |
| 29 | 30 | Sunroof Motoru (ABD) |
| 30 | 15 | Kornalar, tuş kilidi solenoidi, fren lambaları |
| 31 | 20 | Elektrikli sürücü koltuğu yukarı / aşağı motoru (ABD) |
| 32 | 15 | Pano lambaları, park lambaları, arka lambalar, plaka lambaları |
| 33 | 15 | Ana röle PGM-FI |
| 34 | 20 | Klima kompresörü kavraması, k10denser fanı, radyatör fanı k10trol modülü |
| 35 | 10 | Yanıp sönen ışık / tehlike rölesi |
| 36 | 15 | Çakmak, veri bağlantısı k10ektörü |
| 37 | 7.5 | Entegre k10trol ünitesi, kargo alanı aydınlatması, tavan lambaları, iç aydınlatma lambaları, spot lambaları |
| 38 | 20 | Anahtarsız / Elektrikli Kapı Kilidi K10trol Ünitesi |
| 39 | 7.5 | PCM, saat, ses ünitesi |

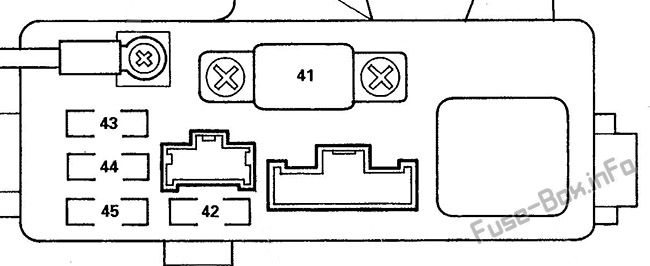

ABS sigorta kutusu
ABS sigorta kutusu
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 41 | 30 | ABS pompa motoru |
| 42 | 7.5 | ABS k10trol ünitesi |
| 43 | 20 | ABS pompa motoru rölesi, ABS modülatör ünitesi |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
