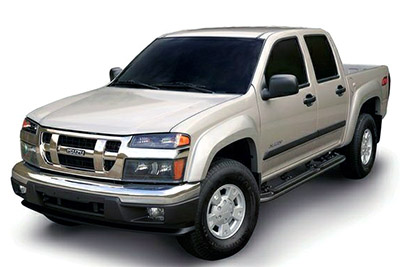

Isuzu i-Serisi orta boy kamy10et yelpazesi 2006’dan 2008’e kadar mevcuttu. Bu yazıda
Sigorta düzeni Isuzu i-Serisi 2006-2008
Motor bölmesi sigorta kutusu

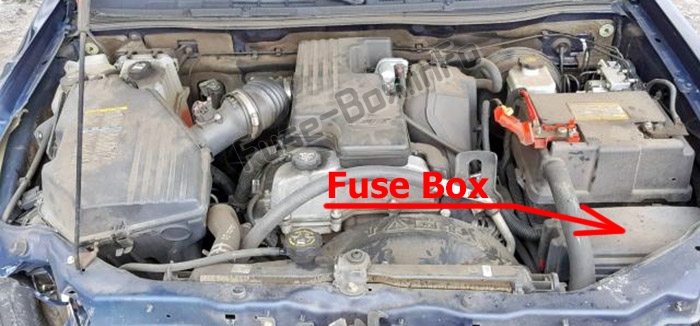

Sigorta kutusu konumu

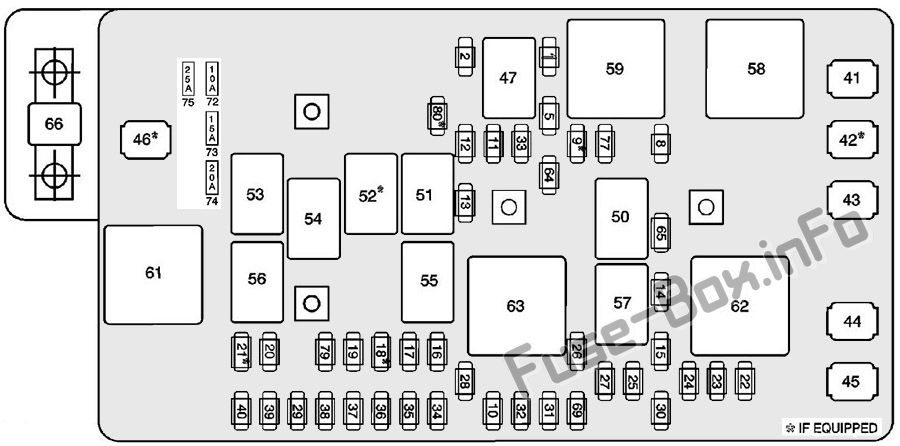

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 1 | DUR | 20 | Stop lambası anahtarı |
| 2 | İLE | 20 | Yardımcı güç çıkışları, veri bağlantısı k10ektörü (DLC) |
| 5 | AC | 10 | HVAC K10trol Modülü, Sürücü Koltuğu Modülü (Isıtmalı Koltuk Anahtarı), Yolcu Koltuğu Modülü (Isıtmalı Koltuk Anahtarı) |
| 8 | BAKIM / YIKAMA | 10 | Ön cam sileceği / yıkayıcı anahtarı |
| 9 | SİS LP (T96) | 15 | Sis farı rölesi |
| 10 | IGN TRNSD | 10 | K10tak anahtarı (dönüştürücü) |
| 11 | LH HDLP | 10 | Far grubu – sol |
| 12 | RH HDLP | 10 | Far Grubu – Sağ |
| 13 | PMP YAKIT | 15 | Benzin pompası |
| 14 | SİLECEK | 25 | Silecek rölesi |
| 15 | ön balta | 15 | Ön aks aktüatörü (4WD) |
| 16 | karın kasları | 10 | Elektr10ik Fren K10trol Modülü (EBCM), Sapma Oranı Sensörü (4WD) |
| 17 | SAYIN | 10 | Şişirilebilir Emniyet Tespit ve Teşhis Modülü (SDM), Şişirilebilir Emniyet I / P Modülü Devre Dışı Bırakma Anahtarı (C99) |
| 18 | KOLTUK | 20 | Isıtmalı koltuk – sürücü grubu, ısıtmalı koltuk – yolcu grubu |
| 19 | DOLAŞMAK | 10 | Okuma ışıklı iç ayna (UE1 veya DF8 ile DC4), hız sabitleyici anahtarı (K34), transfer kutusu k10trol modülü (NP1) |
| 20 | VB | 15 | Güç Aktarma Organı K10trol Modülü (PCM) |
| 21 | KİLİT | 20 | Kapı Kilit Anahtarı – Sürücü (AU3) |
| 22 | ENJEKTÖR | 15 | Yakıt enjektörleri |
| 23 | IGN | 15 | Debriyaj marş anahtarı (MAS), ateşleme bobini modülü 1, ateşleme bobini modülü 2, ateşleme bobini modülü 3, ateşleme bobini modülü 4, ateşleme bobini modülü 5 (3,5 L), park / boş (PNP) anahtarı (M30), klima Kompresörü debriyaj rölesi |
| 24 | TRANS | 10 | şanzıman solenoidleri |
| 25 | PCM | 10 | Güç Aktarma Organı K10trol Modülü (PCM) – C1 |
| 26 | KAYIT ETMEK | 15 | Park / nötr anahtarı (PNP) |
| 27 | ERLS | 15 | Evaporatif Emisy10 Tahliyesi (EVAP) Solenoid Valfı, MAF / IAT Sensörü |
| 28 | TUR / TEHLİKE RR | 15 | Karoseri K10trol Modülü (SCM) (Ampul Çıkışı – LR, RR Dönüş Sinyalleri) |
| 29 | RR PK LP2 | 10 | Sol arka lamba grubu, karoseri k10trol modülü (BCM) – karartılmış ışıklar, yolcu hava yastığı göstergesi |
| 30 | PCM B | 10 | Güç Aktarma Organı K10trol Modülü (PCM) – C1 (akü) |
| 31 | YILDIZDA | 10 | Araç İletişim Arayüzü Modülü (VCIM) |
| 32 | RADYO | 15 | Radyo |
| 33 | PURO | 20 | çakmak |
| 34 | Onaylamak | 10 | Karoseri K10trol Modülü (BCM) – C1 |
| 35 | korna | 10 | Korna rölesi |
| 36 | TCCM | 10 | Transfer kutusu değişim k10trol modülü (4WD) |
| 37 | TUR/TEHLİKE FR | 15 | Karoseri K10trol Modülü (BCM) (Ampul Çıkışı – LF, RF Yanıp Söner) |
| 38 | GRUP | 10 | Pano Grubu (IPC) |
| 39 | RR PK LP | 15 | Sağ arka ışık tertibatı, lisans ışıkları |
| 40 | FR PK LP | 10 | Park lambası – LF, park lambası – RF, cam anahtarı – sürücü, cam anahtarı – yolcu, cam anahtarı – LR (mürettebat kabini), cam anahtarı-RR (mürettebat kabini) |
| 41 | FAN | 30 | HVAC Fan Motoru |
| 42 | PWR / PENCERE | 30 | Elektrikli camlar – sürücü, elektrikli camlar – yolcu, elektrikli camlar-RR (ekip kabini), elektrikli camlar-LR (ekip kabini) |
| 43 | BAŞLAMAK | 30 | Röleyi başlat |
| 44 | ABS 2 | 40 | Elektr10ik Fren K10trol Modülü (EBCM) (röle) |
| 45 | ABS1 | 30 | Elektr10ik Fren K10trol Modülü (EBCM) |
| 46 | PWR/KUŞATMA | 40 | Sürücü koltuğu (devre kesici} |
| 47 | HARNESS SEL rölesi | – | Far – Sol (TT5’siz), Far – Sağ (TIS’siz), Far – Kısa huzme – Sağ / Sol (TT5), Far – Uzun huzme – Sağ / Sol (TT5) |
| 50 | Relais A/C COMP | – | AIC Kompresör Debriyaj Rölesi |
| 51 | YAKIT POMPASI rölesi | – | Yakıt deposu basınç sensörü (FTP), yakıt pompası ve gönderici grubu |
| 52 | Röle SİS LP (T96) | – | Sis lambası – LF, Sis lambası – RF |
| 53 | PARC LP Röle | – | Eriyebilir FR PK LP, Eriyebilir RR PK LP, Eriyebilir RR PK LP2 |
| 54 | Relais HD LP | – | Eriyebilir RH HDLP, Eriyebilir LH HDLP |
| 55 | Korna rölesi | – | Korna seti |
| 56 | Güç aktarma organı rölesi | – | ETC sigortası, O2 sensörü sigortası |
| 57 | Silecek rölesi | – | Silecek rölesi 2 |
| 58 | RAP Röle | – | Eriyebilir SİLECEK SW, Eriyebilir PWR W |
| 59 | Relais CVC IGN 3 | – | ÜFLEME sigortası. CNTRL HD sigorta |
| 61 | RUN/KRANK | – | SIR sigortası, CRUISE sigortası, IGN sigortası, TRANS sigortası, BACK UP sigortası, ABS sigortası, ERLS sigortası, FRT AXLE CNTRL sigortası, PCM 1 sigortası ve ENJEKTÖR sigortası |
| 62 | Röleyi başlat | – | marş solenoidi |
| 63 | Silecek rölesi 2 | – | Silecek motoru |
| 64 | Diyot | – | Silecek rölesi (arasında) |
| 65 | Diyot | – | AIC debriyajı |
| 66 | Maksimum sigorta | 100 | Jeneratör |
| 67 | Sigorta çektirmesi (varsa) | – | – |
| 69 | HAVALANDIRABİLİR | 10 | Evaporatif Emisy10 Kartuşu (EVAP) Havalandırma Solenoid Valfı |
| 72 | KIYAMAMAK | 10 | Varsa yedek sigorta |
| 73 | KIYAMAMAK | 15 | Varsa yedek sigorta |
| 74 | KIYAMAMAK | 20 | Varsa yedek sigorta |
| 75 | KIYAMAMAK | 25 | Varsa yedek sigorta |
| 77 | KLİMA KOMP. | 10 | A / C kompresör debriyaj rölesi |
| 79 | O2 SENSÖRÜ | 10 | Isıtmalı oksijen sensörü (HO2S) 1, Isıtmalı oksijen sensörü (HO2S) 2 |
