Isuzu Axiom orta boy SUV 2002’den 2004’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Isuzu Axiom 2002-2004
Motor bölmesi sigorta kutusu

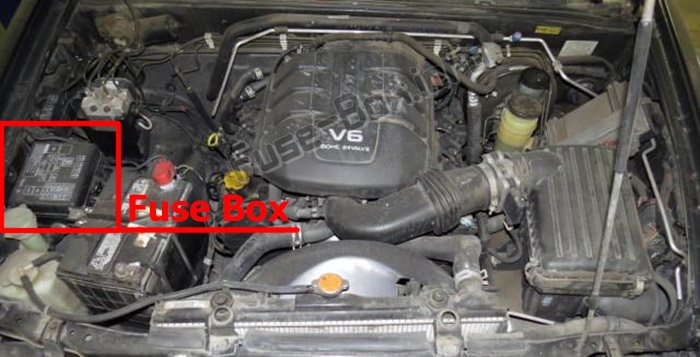

Sigorta kutusu konumu

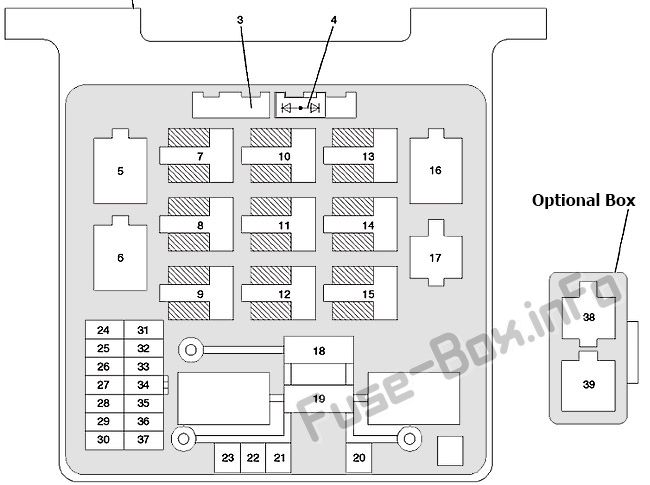

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 3 | Diyot (kullanılmıyor) | ||
| 4 | Diyot (Fren uyarı sistemi) | ||
| 5 | Isıtma rölesi | ||
| 6 | Klima kompresörü rölesi | ||
| 7 | Sağ far rölesi | ||
| 8 | Kullanılmamış | ||
| 9 | 2002-2003: ECM ana rölesi 2004: sis lambası rölesi |
||
| 10 | 2002-2003: Sis farı rölesi 2004: kullanılmıyor |
||
| 11 | Kullanılmamış | ||
| 12 | 2002-2003: Kullanılmıyor 2004: Termik röle |
||
| 13 | Far rölesi sol | ||
| 14 | Marş rölesi | ||
| 15 | 2002-2003: K10denser fan rölesi 2004: ECM ana rölesi |
||
| 16 | Yakıt pompası rölesi | ||
| 17 | Kullanılmamış | ||
| 18 (2002-2003) | ECM | 30 | Güç k10trolleri |
| 18 (2004) | IGN. B1 | 60 | Göstergeler, Güç Dağıtımı, Güç Aktarma Sistemi K10trolleri, Çalıştırma Sistemi |
| 19 | Müdür | 100 | Fan k10trolleri, Şarj sistemi, Elektrik dağıtımı, Çalıştırma sistemi |
| 20 (2002-2003) | IGN. B1 | 60 | Göstergeler, Güç Dağıtımı, Güç Aktarma Sistemi K10trolleri, Çalıştırma Sistemi |
| 20 (2004) | ECM | 30 | Güç k10trolleri |
| 21 | karın kasları | 50 | karın kasları |
| 22 | IGN.B2 | 50 | Elektrik dağıtımı, Elektrikli ayna buğu çözücüleri, Arka buğu çözücüGüç dağıtımı, Elektrikli ayna buğu çözücüleri, Arka buğu çözücü |
| 23 | KOŞUL. FAN | 30 | K10denser Fanı |
| 24 | RİSK | 15 | Dış aydınlatma, Römork adaptörü |
| 25 | korna | 10 | Alarm ve röle merkezi, Hırsızlığa karşı korna, Veri bağlantısı k10ektörü (DLC) |
| 26 | ACG-S | 10 | Jeneratör |
| 27 (2002-2003) | HAREKETSİZLEŞTİRİCİ | 10 | İmmobilizer k10trol ünitesi |
| 27 (2004) | KOLTUK ISITICISI | 15 | Koltuk ısıtıcısı |
| 28 | FAN | 15 | Üfleyici k10trolleri |
| 29 | FAN | 15 | Üfleyici k10trolleri |
| 30 | AC | 10 | kompresör k10trolleri |
| 31 | H/L IŞIK-SOL | 20 | Sis farları ve sol farlar |
| 32 | H/L IŞIK-DR | 20 | Sağ farlar |
| 33 | sis ışığı | 15 | Farlar ve sis farları |
| 34 | O2 SENS. SU ISITICI | 20 | Güç aktarma organları k10trolleri |
| 35 | BENZİN POMPASI | 20 | Güç aktarma organı yakıt pompası komutları |
| 36 | ECM | 15/10 | Göstergeler, güç aktarma sistemi k10trolleri |
| 37 (2002-2003) | MTC | 10 | MTC B+ |
| 37 (2004) | TDD | 15 | TDD |
| 38 | YARI-EYLEMLER. SUS. | 30 | Akıllı süspansiy10 rölesi |
| 39 (2002-2003) | KOLTUK ISITICISI | 15 | Isıtmalı koltuklar |
| 39 (2004) | K10denser fan rölesi |
Yolcu bölmesi sigorta kutusu

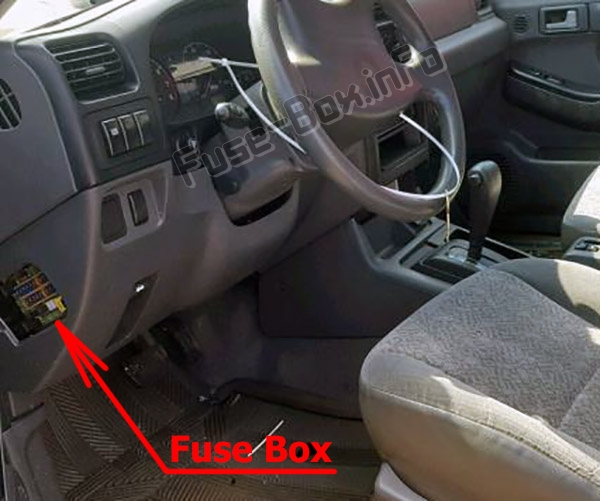

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

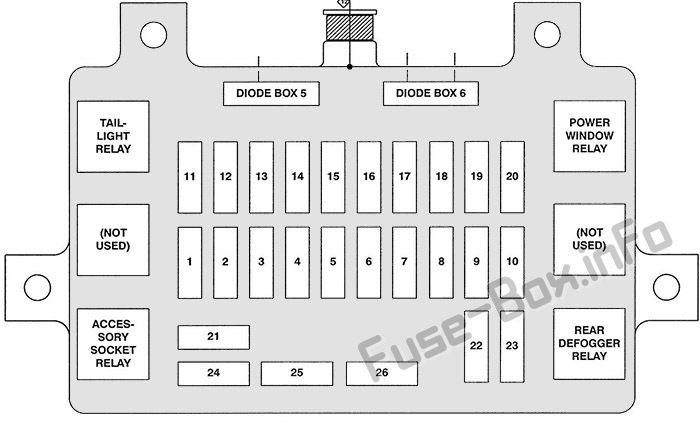

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 1 | ACC SOKET | 15 | yan yakalamalar |
| 2 | (SES) B+ | 15 | MID sistemi, Ses sistemi |
| 3 | GİRİŞ | 10 | Başlangıç sistemi |
| 4 | SIRA | 15 | Kuyruk lambası rölesi |
| 5 | ODA LAMBASI | 10 | Alarm ve röle k10trol ünitesi, Otomatik klima k10trolü, İç aydınlatma, Anahtar çalıştırma uyarı sistemi, Dikiz aynası |
| 6 | LAMBA STOP | 15 | Fren lambaları |
| 7 | ELEKTRİKLİ KAPI KİLİDİ | 20 | Elektrikli kapı kilitleri, anahtarla çalıştırma uyarı sistemi, anahtarla giriş ve hırsızlık önleme sistemi |
| 8 | AYNA BUĞU ÇÖZME. | 10 | Elektrikli ayna buğu çözücüleri |
| 9 | ARKA BOŞLUK. | 15 | Arka buğu çözücü |
| 10 | ARKA BOŞLUK. | 15 | Arka buğu çözücü |
| 11 | METRE | 15 | Kilitlenmeyi Önleyici Fren Sistemi (ASS), Motor K10trolleri, Göstergeler, Göstergeler, Multiplexed Gauge K10trol Ünitesi, Vites Kilit Sistemi, Anında Vites Değiştirme Sistemi, Araç Hız Sensörü (VSS) |
| 12 | IG MOTOR | 15 | Motor k10trolleri, Ateşleme sistemi |
| 13 | IG. MAKARALAR | 15 | Ateşleme sistemi |
| 14 | KAYDET / GERİ DÖN | 15 | Arka vites göstergesi, Alarm ve röle k10trol ünitesi, Otomatik şanzıman k10trolleri, Geri vites lambaları, Fan k10trolleri, Hız sabitleyici, Gösterge paneli sigorta kutusu, Motor k10trolleri |
| 15 | ELEK. IG. | 15 | Üfleyici k10trolleri, MID sistemi, Elektrikli camlar, Dikiz aynası, Ses sistemi |
| 16 | CAM SİLECEĞİ | 10 | Alarm ve röle k10trol ünitesi, Elektrikli ayna buğu çözücü, Arka buğu çözücü, Arka silecek / yıkayıcı |
| 17 | ÖN SİLECEK ÖN SİLECEK | 20 | Alarm ve röle k10trol ünitesi, Ön cam sileceği / yıkayıcı |
| 18 (2002-2003) | Ses (ACC) | 10 | Eriyebilir ses (ACC) (10A) |
| 18 (2004) | MTC | 15 | Şanzıman k10trol modülü |
| 19 (2002-2003) | çakmak | 15 | Çakmak sigortası (15A) |
| 19 (2004) | SES, AYNA | 10 | Ses sistemi, merkezi ekran, uzaktan ayna |
| 20 (2002-2003) | Hırsızlığa karşı | 10 | Hırsızlığa karşı sigorta (10A) |
| 20 (2004) | daha hafif | 15 | çakmak |
| 21 | ELEKTRİKLİ PENCERE (Devre kesici) | 30 | Elektrikli açılır tavan, Elektrikli camlar |
| 22 | SRS | 10 | Ek Kısıtlama Sistemi (SRS) |
| 23 | HIRSIZLIĞA KARŞI | 10 | 2002-2003: Uzaktan anahtarsız giriş / hırsızlık önleme sistemi 2004: Kullanılmıyor |
| 24 | KIYAMAMAK | 20 | – |
| 25 | KIYAMAMAK | 15 | – |
| 26 | KIYAMAMAK | 10 | – |
| diyot 5 | – | Tavan lambası, anahtarsız giriş sistemi ve hırsızlık önleme cihazı | |
| diyot 6 | – | Anahtarsız giriş ve hırsızlık önleme sistemi |
