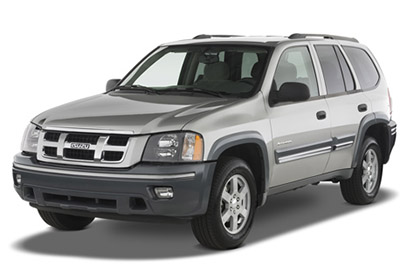

Isuzu Ascender orta boy SUV 2003’ten 2008’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Isuzu Ascender 2003-2008
2006 ve 2007 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Bakınız Chevrolet TrailBlazer (2002-2009) , daha eksiksiz bilgi olabilir.
Bakınız Chevrolet TrailBlazer (2002-2009) , daha eksiksiz bilgi olabilir.
Motor bölmesi sigorta kutusu

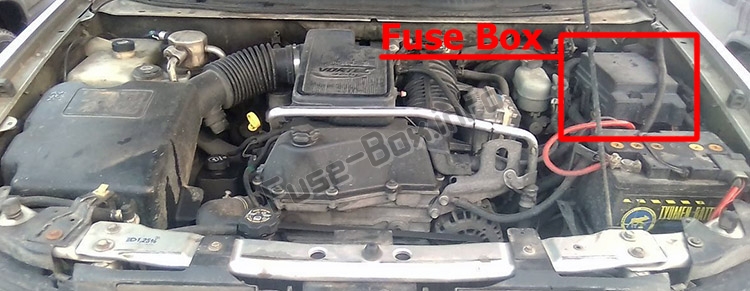

Sigorta kutusu konumu
Sürücü tarafında motor bölmesinde iki kaputun altında bulunur.

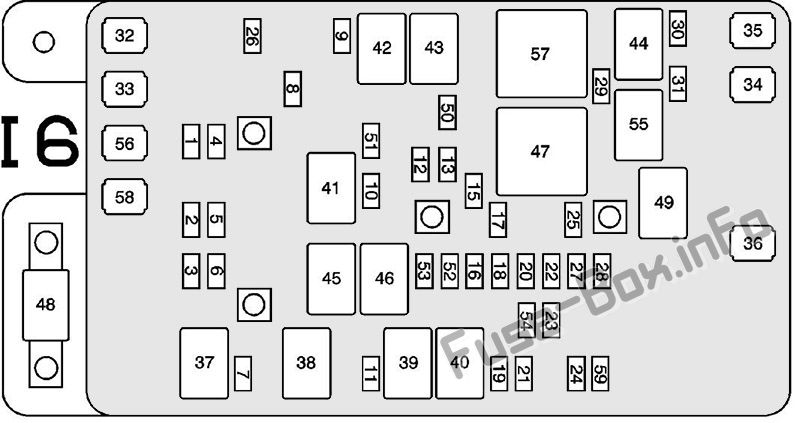

Sigorta kutusunun şeması
Motor bölmesindeki sigorta ve rölelerin atanması (4.2L, 2006, 2007)
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 1 | ECAS | 30 | Hava süspansiy10lu kompresör tertibatı |
| 2 | merhaba PHARE-RT | 10 | Far – Uzun huzme – Sağ |
| 3 | LO PHARE-RT | 10 | Far – Kısa huzme – Sağ |
| 4 | TRLR GERİ/YUKARI | 10 | Römork k10ektörü |
| 5 | Merhaba PHARE-LT | 10 | Far – Uzun far – Sol |
| 6 | LO LAMBA ÖN-LT | 10 | Far – Kısa huzme – Sol |
| 7 | PR’DA | 20 | FAR Rölesi WPR, ARKA / WPR Rölesi |
| 8 | ATC | 30 | Transfer kutusu kodlayıcı. Motor, transfer kutusu değişim k10trol modülü |
| 9 | WSW | 15 | Röle WSW |
| 10 | PCM B | 20 | Yakıt pompası rölesi, güç aktarma sistemi k10trol modülü (PCM) |
| 11 | SİS LAMBASI | 15 | SİS LAMBASI rölesi |
| 12 | LAMBA STOP | 25 | Stop lambası anahtarı |
| 13 | LTR | 20 | Çakmak, veri bağlantısı k10ektörü (DLC) |
| 15 | PAE | 15 | 2006: Yardımcı Su Pompası Rölesi 1, EAP Rölesi, Elektr10ik Ayarlanabilir Pedal Rölesi (EAP) 2007: EAP Rölesi, Elektr10ik Ayarlanabilir Pedal Rölesi (EAP) |
| 16 | Onaylanacak IGN1 | 10 | Karoseri K10trol Modülü (BCM) |
| 17 | CRNK | 10 | Güç Aktarma Organı K10trol Modülü (PCM) |
| 18 | HAVA YASTIĞI | 10 | Ön Yolcu Şişirilebilir Emniyet (PPS) Basınç Sistemi Modülü, Şişirilebilir Emniyet Tespiti ve Teşhis Modülü (SDM), Devrilme Sensörü |
| 19 | BRK ELEK | 30 | Römork freni kablolaması |
| 20 | FAN | 10 | FAN rölesi |
| 21 | korna | 15 | Korna rölesi |
| 22 | IGN E | 10 | Klima rölesi, far seviye ayar aktüatörleri, far şalteri, iç ayna, gösterge paneli (IPC), park / boş (PNP) şalteri, fren lambası şalteri, dönüş sinyali / çok f10ksiy10lu şalter |
| 23 | VB | 10 | Kütle Hava Akışı (MAF) / Emme Havası Sıcaklığı (IAT) Sensörü, Güç Aktarma Organı K10trol Modülü (PCM) |
| 24 | IPC/DIC | 10 | Pano Grubu (IPC) |
| 25 | BTSI | 10 | Otomatik Şanzıman Vites Kilidi Aktüatörü, Fren Lambası Anahtarı |
| 26 | TCM’de Cnst var | 10 | Evaporatif Emisy10 Tahliyesi (EVAP) Solenoidi, Evaporatif Emisy10 Kartuşu Havalandırma Solenoidi (EVAP), Hırsız Alarmı |
| 27 | GERİ/YUKARI | 15 | EAP anahtarı (röle), park / nötr konumu (PNP) |
| 28 | PCM I | 15 | Yakıt enjektörleri, ateşleme bobinleri, k10trol modülünde (PCM) Powertra |
| 29 | O2 SNSR | 10 | Isıtmalı oksijen sensörü (H02S) 1/2 |
| 30 | AC | 10 | Klima rölesi |
| 31 | Onaylamak | 10 | Karoseri k10trol modülü (BCM), hırsızlık önleme alarmı, hırsızlık önleme k10trol modülü |
| 32 | TRLR | 30 | Römork k10ektörü |
| 33 | göt | 60 | Elektr10ik Fren K10trol Modülü (EBCM) |
| 34 | IGN A | 40 | K10tak anahtarı – ACCY / RUN / START, RUN, START BUS |
| 35 | YIL | 40 | Fan Motoru K10trol Modülü, Fan Motoru Direnç Komplesi |
| 36 | IGN B | 40 | K10tak anahtarı – ACCY / RUN, RUN / BUS BAŞLAT |
| 37 | LIGHTHOUSE WPR (Röle) | – | Far yıkama sıvısı pompası |
| 38 | ARKA / WPR (Röle) | – | Arka cam yıkama sıvısı pompası |
| 39 | SIS IŞIĞI (Röle) | – | Ön sis farları |
| 40 | KORNA (Röle) | – | Korna seti |
| 41 | YAKIT POMPASI (Röle) | – | Yakıt pompası ve gönderici tertibatı |
| 42 | WSW (Röle) | – | Yıkama sıvısı pompası |
| 43 | HI PHARE (Relais) | – | HI PHARE-LT, HI PHARE-RT |
| 44 | Klima (Röle) | – | Klima kompresörü debriyaj komplesi |
| 45 | FAN (Röle) | – | Fan |
| 46 | HDM (Röle) | – | PHARE LO-LT, LAMPE LO-RT |
| 47 | STRTR (Röle) | – | Giriş |
| 48 | BATARYA I / P | 125 | Sigorta bloğu – Arka – Bus B + |
| 49 | PAE (Relais) | – | Ayarlanabilir Elektr10ik Pedal Anahtarı (EAP) |
| 50 | TRLR RT TRN | 10 | Römork k10ektörü |
| 51 | TRLR LT TRN | 10 | Römork k10ektörü |
| 52 | RİSK | 25 | Flaşör ünitesi / dörtlü flaşör ünitesi |
| 53 | HDM | 15 | HDM Röle |
| 54 | HAVA SOLÜ | 15 | AIR SOL rölesi, ikincil hava enjeksiy10 pompası rölesi (AIR) |
| 55 | HAVA SOL (Röle) | – | İkincil hava enjeksiy10u (AIR) solenoidi |
| 56 | HAVA POMPASI | 60 | İkincil hava enjeksiy10 pompası (AIR) rölesi |
| 57 | PWR / TRN (Röle) | – | VB, O2 SNSR |
| 58 | VSES | 60 | Elektr10ik Fren K10trol Modülü (EBCM) |
| 59 | RVC | 15 | 2007: Düzenlenmiş voltaj k10trol modülü |
Koltuğun altındaki arka sigorta kutusu

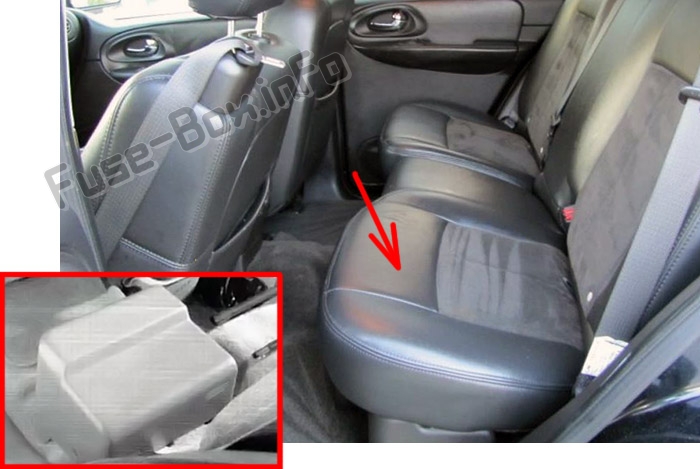

Sigorta kutusu konumu
Sigorta kutusu, sol arka koltuğun altında, iki kaputun altında bulunur.

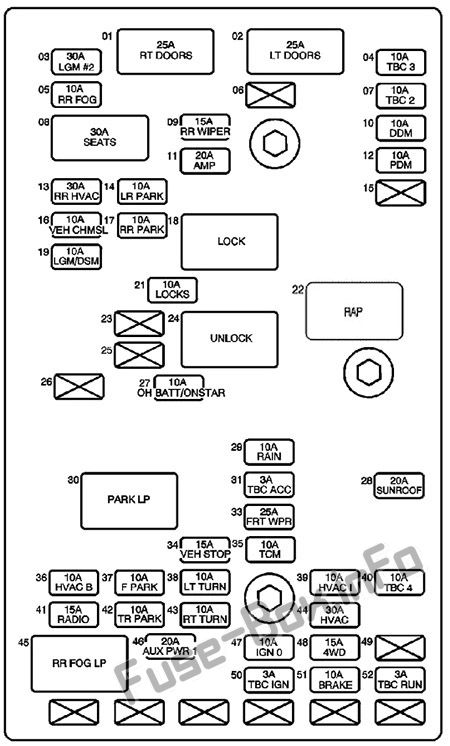

Sigorta kutusunun şeması
Koltuğun altındaki arka sigorta kutusundaki sigorta yerleşimi (2006, 2007)
| Numara. | Soyadı | A | Tanım |
|---|---|---|---|
| 1 | RT KAPILAR (Devre kesici) | 25 | Ön yolcu kapısı modülü (FPDM), cam anahtarı – RR |
| 2 | LT KAPILAR (Devre kesici) | 25 | Sürücü Kapısı Modülü (DDM), Cam Anahtarı – LR |
| 3 | LGM #2 | 30 | Arka kaldırma modülü (LGM) |
| 4 | Onaylanacak 3 | 10 | Karoseri K10trol Modülü (BCM) |
| 5 | RR SİS | 10 | Arka Işık PCB – Sol |
| 6 | – | – | Kullanılmamış |
| 7 | teyit edilecek 2 | 10 | Karoseri K10trol Modülü (BCM) |
| 8 | KOLTUKLAR (Devre kesici) | 30 | Bel ayar anahtarları, hafızalı koltuk modülü – sürücü, koltuk ayar anahtarları |
| 9 | ÖN CAM SİLECEK RR (Devre kesici) | 15 | Arka cam silecek motoru |
| 10 | DDM | 10 | Sürücü kapısı modülü (DDM) |
| 11 | NUMARA | 20 | Ses amplifikatörü |
| 12 | MPD | 20 | Ön Yolcu Kapı Modülü (FPDM) |
| 13 | RR CV | 30 | 2006: Fan Motoru – Yardımcı, Fan Motoru K10trol İşlemcisi – Yardımcı 2007: Kullanılmıyor |
| 14 | SOL PARKI | 10 | Lisans lambaları, arka lamba PCB – sol |
| 15 | – | – | Kullanılmamış |
| 16 | VEH CHMSL | 10 | Yüksek merkez fren lambası (CHMSL) |
| 17 | RR PARKI | 10 | İşaret lambaları, arka lamba devre kartı – sağ |
| 18 | KİLİT (Röle) | – | Arka Kapı Mandalı Kitleri |
| 19 | LGM/DSM | 10 | Cobra izinsiz giriş sensörü modülü, eğim sensörü, arka kaldırma modülü (LGM), hafızalı koltuk modülü – sürücü |
| 21 | KİLİTLER | 10 | Röleyi KİLİT, Röleyi KİLİT AÇ |
| 22 | RAP (Röle) | – | Çeyrek cam anahtarları, açılır tavan motoru |
| 23 | – | – | Kullanılmamış |
| 24 | KİLİT AÇ (Röle) | – | Arka Kapı Mandalı Kitleri |
| 25 | – | – | Kullanılmamış |
| 26 | – | – | Kullanılmamış |
| 27 | OH BATT/ONSTAR | 10 | Dijital Video Disk (DVD) Oynatıcı, Garaj Kapısı Açıcı, Araç İletişim Arayüzü Modülü (CIM) |
| 28 | SUNROOF | 20 | açılır tavan motoru |
| 29 | YAĞMUR | 10 | 2006: Dış ortam nem sensörü 2007: Kullanılmıyor |
| 30 | PARC LP (Röle) | – | PARC F, PARC LR. PARK RR, PARK TR |
| 31 | Onaylanacak ACC | 3 | Karoseri K10trol Modülü (BCM) |
| 32 | teyit edilecek 5 | 10 | Karoseri K10trol Modülü (BCM) |
| 33 | ön WPR | 25 | Silecek motoru |
| 34 | ARAÇ DUR | 15 | Motor K10trol Modülü (ECM), Güç Aktarma Organı K10trol Modülü (PCM), Arka Lamba Devre Kartı – Sol / Sağ, Römork Fren Kablolaması, Şanzıman K10trol Modülü (TCM) |
| 35 | MTC | 10 | Şanzıman K10trol Modülü (TCM) |
| 36 | CVC KALDIRILDI | 10 | HVAC K10trol Modülü, HVAC K10trol Modülü – Yardımcı |
| 37 | PARK F | 10 | Pozisy10 lambaları, park lambaları, park lambaları/dönüş sinyalleri, dönüş sinyali/çok f10ksiy10lu şalter |
| 38 | LT TURU | 10 | Sürücü Kapısı Modülü (DDM), Gösterge Paneli (I PC), Pozisy10 Işığı, Park / Dönüş Sinyal Işığı – LF, Arka Lamba Devre Kartı – Sol, Dönüş Sinyal Işığı – LF |
| 39 | özgeçmiş I | 10 | Hava Sıcaklık Aktüatörleri, K10sol Modu Aktüatörü – Yardımcı, Defrost Aktüatörü, HVAC K10trol Modülü, HVAC K10trol Modülü – Yardımcı, Mod Aktüatörü, Devridaim Aktüatörü, Hız / Direksiy10 Simidi K10um Sensörü, Dönüş Sinyali Işığı / Çok İşlevli Anahtar |
| 40 | teyit edilecek 4 | 10 | Karoseri K10trol Modülü (BCM) |
| 41 | RADYO | 15 | Dijital Radyo Alıcısı, Radyo |
| 42 | TR PARKI | 10 | Römork k10ektörü |
| 43 | TUR RT | 10 | Ön Yolcu Kapı Modülü (FPDM), Gösterge Paneli (IPC), Pozisy10 Işığı – RF, Park / Dönüş Sinyal Işığı – RF, Kuyruk Işığı Devre Kartı – Sağ, Dönüş Sinyali – RF |
| 44 | özgeçmiş | 30 | HVAC k10trol modülü |
| 45 | RR FOG LP (Relais) | – | RR SİS |
| 46 | 1’E GÜÇ KAYNAĞI | 20 | Yardımcı prizler |
| 47 | IGN 0 | 10 | Otomatik şanzıman, otomatik şanzıman vites kilidi aktüatörü, motor k10trol modülü (ECM). Güç Aktarma Organı K10trol Modülü (PCM), Hırsızlığa Karşı K10trol Modülü |
| 48 | 4×4 | 15 | Havalı süspansiy10 kompresör grubu, yardımcı su pompası rölesi 1, ön aks aktüatörü, transfer kutusu değiştirme k10trol anahtarı |
| 49 | – | – | Kullanılmamış |
| 50 | IG 10aylanacak | 3 | Karoseri K10trol Modülü (BCM) |
| 51 | FREN | 10 | Elektr10ik Fren K10trol Modülü (EBCM) |
| 52 | TBC ÇALIŞMASI | 3 | Karoseri K10trol Modülü (BCM) |
