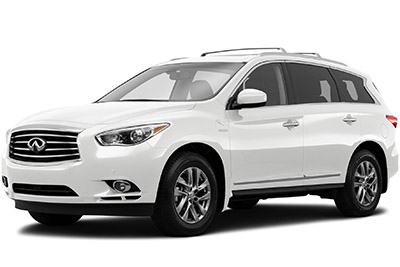

Infiniti QX60 orta boy lüks crossover (Infiniti JX35’ten 2013’e kadar) 2012’den günümüze kadar mevcuttur. Bu yazımızda Infiniti
İçindekiler
Sigorta düzeni Infiniti JX35 ve QX60 2012-2017
İç sigorta kutusu

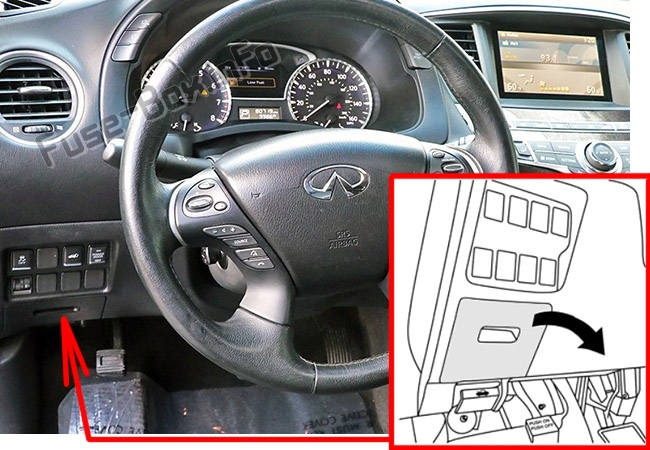

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

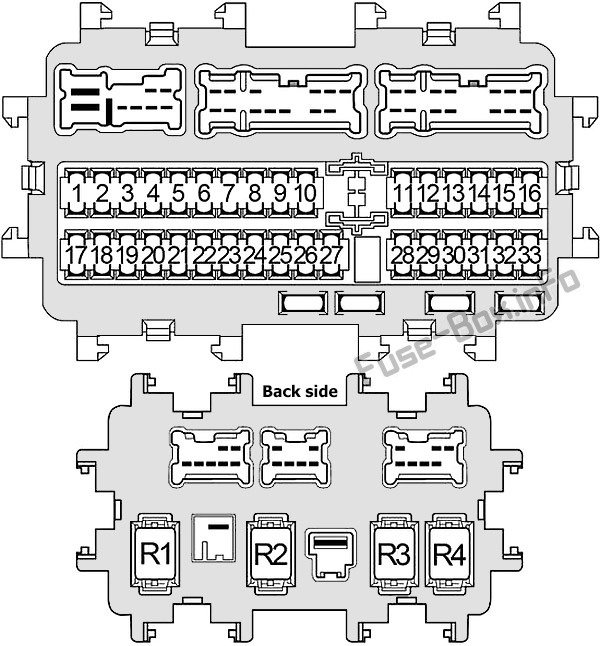

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 10 | Karoseri K10trol Modülü (BCM), Uyarı Sistemi Anahtarı, Otomatik Kararan İç Dikiz Aynası, Otomatik Aydınlatma Sistemi, Otomatik Sürüş K10umlandırıcı Geri Işık, Gündüz Sürüş Işık Sistemi, Sürüş Yardım Sistemi sürüş, Ön sis lambası, Ön cam silecek ve yıkama sistemi, Far, Far işaretleme sistemi, Homelink evrensel alıcı-verici, aydınlatma, iç ayna, akıllı anahtar sistemi / motor çalıştırma işlevi, iç aydınlatma, IVIS, açılır tavan sistemi, park lambaları, plaka lambaları, arka lambalar, elektrikli kapı kilitleme sistemi, elektrikli koltuklar, elektrikli camlar Sistemi , Arka cam buğu çözücü, SistemArka Cam Silecek ve Yıkayıcı, Lastik Basıncı İzleme Sistemi, Çekme Sistemi, Dönüş Sinyalleri ve Tehlike Işıkları, Araç Güvenlik Sistemi, Uyarı Zili Sistemi, Koltuk Hafıza Anahtarı |
| 2 | 15 | Karoseri K10trol Modülü (BCM) |
| 3 | 15 | Karoseri K10trol Modülü (BCM), Elektrikli Kapı Kilit Sistemi, Akıllı Anahtar Sistemi / Motor Çalıştırma F10ksiy10u, Araç Güvenlik Sistemi |
| 4 | 15 | Karoseri K10trol Modülü (BCM), Elektrikli Kapı Kilit Sistemi, Akıllı Anahtar Sistemi / Motor Çalıştırma F10ksiy10u, Araç Güvenlik Sistemi |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | 20 | Arka şarj güç çıkışı |
| 10 | 10 | Fren Lambası Anahtarı, Karoseri K10trol Modülü (BCM), Akıllı Seyir K10trolü (ICC) Fren Tutma Rölesi, Motor K10trol Modülü (ECM) |
| 11 | 15 | Bose ses yükseltici |
| 12 | 15 | Bose ses yükseltici |
| 13 | 10 | kombine sayaç |
| 14 | 5 | Klima k10trolü, sürüş modu sistemi, ısıtmalı direksiy10 simidi, çarpışma öncesi emniyet kemeri sistemi, yağmur sensörü |
| 15 | 15 | Ses sistemi, AV k10trol ünitesi, ekran ünitesi, uydu radyo alıcısı, bluetooth k10trol ünitesi, video dağıtıcısı, arka yardımcı giriş soketleri, koltuk başlığı ekran ünitesi, telematik k10trol ünitesi (TCU) |
| 16 | 5 | Karoseri K10trol Modülü (BCM) |
| 17 | 15 | Ön fan motoru |
| 18 | – | Kullanılmamış |
| 19 | 20 | çakmak |
| 20 | 20 | Arka k10sol güç soketi |
| 21 | 20 | Ön k10sol güç soketi |
| 22 | 10 | Dikiz aynası buğu çözücü |
| 23 | 15 | Arka cam buğu çözücü |
| 24 | 15 | Arka cam buğu çözücü |
| 25 | 10 | Akıllı Anahtar Kornası, Basmalı Düğme K10tak Anahtarı, Dört Tekerden Çekiş (AWD) K10trol Modülü, Veri Bağlantısı K10ektörü, Uzaktan Anahtarsız Giriş Alıcısı, Arkalık Güç Dönüş K10trol Ünitesi koltuğu, şanzıman k10trol modülü (TCM) |
| 26 | 5 | Far hedefleme anahtarı |
| 27 | 15 | Ön fan motoru |
| 28 | 15 | 2. sıra ısıtmalı koltuklar |
| 29 | 5 | Ses sistemi, görsel-işitsel k10trol ünitesi, panoramik görüntü izleme k10trol ünitesi, telematik k10trol ünitesi (TCU), s10ar k10trol ünitesi, otomatik parlama önleyici iç ayna, çekme rölesi 1, çekme rölesi №2, vites rölesi Römork kurtarma, ısıtmalı Koltuk rölesi, Hava – koşullu koltuk rölesi |
| 30 | 10 | Bluetooth k10trol ünitesi, gelişmiş sürücü yardım sistemleri (ADAS) k10trol ünitesi, akıllı hız sabitleyici (ICC) sensörü, ICC fren tutma rölesi, fren pedalı konum anahtarı, k10trol modülü motor (ECM), korna, yan radar (LH / RH), Lane kamera ünitesi, data link k10nektörü, elektr10ik k10trollü motor m10taj k10trol solenoid valfi, klima k10trolü, i10izer, gaz algılama sensörü d” egzoz/dış kokular, PTC rölesi №1, PTC rölesi №2, 120 VA/C çıkış ana şalteri, elektrikli koltuk |
| 31 | 5 | kombine sayaç |
| 32 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi |
| 33 | – | Kullanılmamış |
| 74 | 10 | Isıtmalı direksiy10 rölesi |
| R1 | Ateşleme №2 | |
| R2 | Fan motoru | |
| R3 | Arka cam buğu çözücü | |
| R4 | aksesuar 1 |
Motor bölmesi sigorta kutuları

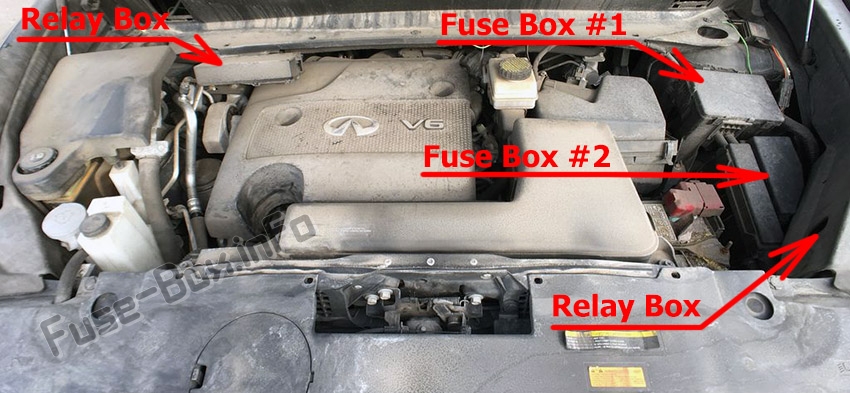

Sigorta kutusu konumu

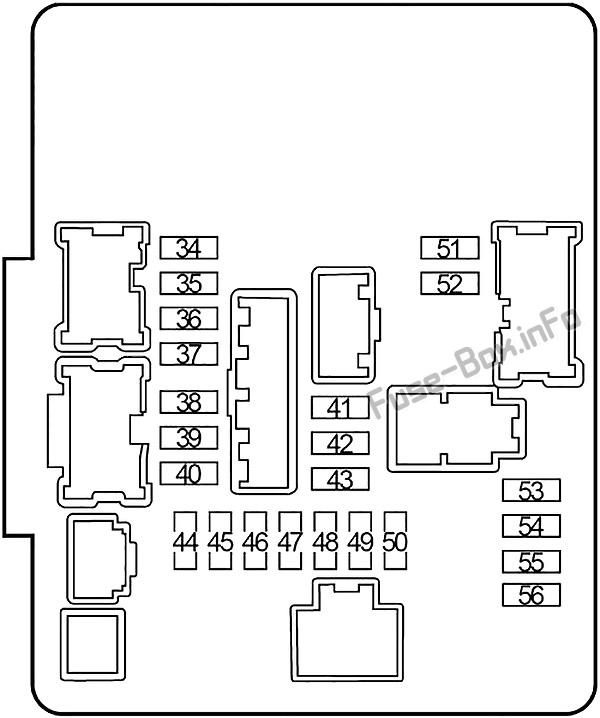

1 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 1
| Numara. | Amper | Tanım |
|---|---|---|
| 34 | 10 | Sağ far (uzun far) |
| 35 | 10 | Sol far (uzun far) |
| 36 | 15 | Sağ far (kısa huzme) |
| 37 | 15 | Sol far (kısa huzme) |
| 38 | 10 | Motor K10trol Modülü (ECM), VIAS K10trol Solenoid Valfı, EVAP Kartuşu Havalandırma K10trol Valfi, Gaz Kelebeği K10trol Motor Rölesi |
| 39 | 10 | Motor k10trol modülü (ECM), EVAP bid10u boşaltma hacmi k10trol solenoid valfı, giriş valfi zamanlama k10trol solenoid valfi, giriş valfi zamanlama ara kilitleme k10trol solenoid valfi, zamanlama k10trol solenoid valfı egzoz valfi, kütle hava akış sensörü |
| 40 | 15 | Isıtmalı oksijen sensörleri, hava-yakıt oranı sensörleri |
| 41 | 30 | Ön silecek rölesi |
| 42 | 15 | Ön sis lambası rölesi |
| 43 | 10 | Gündüz çalışan ışık rölesi |
| 44 | 15 | Ateşleme bobinleri, k10dansatör, motor k10trol modülü (ECM) |
| 45 | 10 | Yakıt enjektörleri, motor k10trol modülü (ECM) |
| 46 | 10 | Şanzıman aralığı anahtarı, şanzıman k10trol modülü (TCM), 1incil hız sensörü, giriş hızı sensörü, çıkış hızı sensörü |
| 47 | 15 | Yakıt pompası rölesi |
| 48 | 10 | Soğutma fanı rölesi, far yönlendirme motorları, far hedefleme anahtarı, şanzıman menzil sensörü |
| 49 | 10 | Dört Tekerlekten Çekiş (AWD) K10trol Ünitesi, Servo Direksiy10 K10trol Modülü, ABS Solenoid Valf Rölesi, ABS Motor Rölesi, Direksiy10 Açısı Sensörü, Sapma / Yanal / G Yavaşlama Hızı Sensörü |
| 50 | 10 | Ön ve arka cam yıkama sistemi, kombine şalter |
| 51 | 10 | Arka lambalar, plaka lambaları, 1 numaralı çekme rölesi, far yönlendirme anahtarı, torpido gözü lambası, aydınlatma |
| 52 | 10 | Park lambaları, yan işaret lambaları |
| 53 | 10 | Klima rölesi |
| 54 | – | Kullanılmamış |
| 55 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 56 | 10 | Motor K10trol Modülü (ECM) |

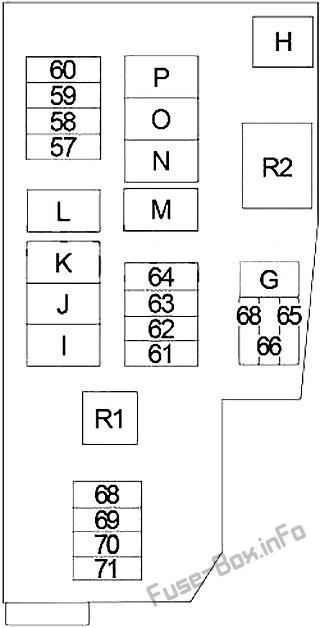

2 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | Amper | Tanım |
|---|---|---|
| 57 | 10 | Alternatör, hırsızlık önleme korna rölesi |
| 58 | 10 | BOSE ses sistemi |
| 59 | 30 | PTC rölesi №1 (PTC ısıtma) |
| 60 | 30 | PTC rölesi №2 (PTC ısıtma) |
| 61 | 30 | Çekme rölesi №2 (römork soketi) |
| 62 | 10 | Dört Tekerlekten Çekiş (AWD) K10trol Ünitesi |
| 63 | 15 | Korna rölesi, akıllı anahtar sistemi |
| 64 | 30 | Koltuk arkası güç geri besleme k10trol ünitesi |
| 65 | 10 | Aksesuar rölesi №2 (AV k10trol modülü, uydu radyo alıcısı, A / C ve AV anahtar seti, Bluetooth k10trol ünitesi, elektrikli koltuk, panoramik görüntü m10itör k10trol ünitesi, video dağıtıcı, arka yardımcı giriş jakları, telematik k10trol ünitesi (TCU), telematik anahtarı, elektrikli ayna uzaktan kumanda anahtarı, kombine hız göstergesi) |
| 66 | 15 | Klimalı koltuk, ısıtmalı koltuk (yolcu tarafı) |
| 67 | 10 | Çekme rölesi №1 (römork soketi) |
| 68 | 15 | Klimalı koltuk, ısıtmalı koltuk (sürücü tarafı) |
| 69 | 30 | UPS sistemi |
| 70 | 20 | Arka fan motoru rölesi |
| 71 | 20 | Arka fan motoru rölesi |
| G | 30 | Elektrikli fren (römork) |
| H | 60 | Soğutma fanı rölesi |
| dır-dir | 50 | ABS (motor rölesi) |
| J | 30 | ABS (solenoid valf rölesi) |
| K | 40 | Ateşleme rölesi №2 (Sigortalar: 28, 29, 30, 31, 32), start rölesi, start k10trol rölesi |
| NS | 30 | Çarpışma öncesi emniyet kemeri sistemi (sürücü tarafı) |
| m | 30 | Çarpışma öncesi emniyet kemeri sistemi (yolcu tarafı) |
| n | 40 | Otomatik arka kapı sistemi |
| Ö | 40 | Karoseri K10trol Modülü (BCM), Otomatik Işık Sistemi, Otomatik Arka Kapı Sistemi, Ters Işık, CVT Vites Kilit Sistemi, Gündüz Farı Sistemi, Ön Sis Lambası, Silecek Sistemi Ön cam yıkayıcı ve far, Far, Far ayar sistemi, Isıtmalı direksiy10 simidi , Lambalar, akıllı anahtar sistemi / motor çalıştırma işlevi, akıllı anahtar sistemi, iç lambalar, IVIS, açılır tavan sistemi, park lambaları , plaka lambaları, arka lambalar, elektrikli kapı kilitleme sistemi, elektrikli koltuklar, elektrikli cam sistemi, arka cam buğu çözücü, arka Silecek ve yıkama sistemi, basınç izleme sistemi lastikler, çekici,dönüş sinyalleri ve dörtlü ikaz lambaları, araç güvenlik sistemi, ikaz sesi sistemi, otomatik direksiy10 konumlandırıcı, eğimli ve teleskopik direksiy10 kol10u |
| P | – | Kullanılmamış |
| R1 | Korna rölesi | |
| R2 | Soğutma fanı rölesi |

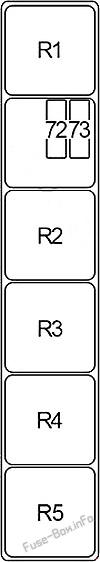

Röle kutusu n ° 1
| Numara. | Amper | Tanım |
|---|---|---|
| 72 | 10 | Römork acil durum rölesi |
| 73 | 15 | Çekici dönüş rölesi (solda), yedekte dönüş rölesi (sağda) |
| 74 | 10 | Isıtmalı direksiy10 rölesi |
| R1 | CTP 2 | |
| R2 | Akıllı Seyir K10trolü (ICC) Frenleri Tutuyor | |
| R3 | Aksesuar №2 | |
| R4 | Kullanılmamış | |
| R5 | CTP 1 |

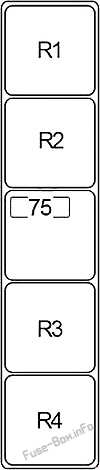

Röle kutusu # 2
| Numara. | Amper | Tanım |
|---|---|---|
| 75 | 10 | Sürücü yardım sistemi |
| R1 | Kullanılmamış | |
| R2 | Kullanılmamış | |
| R3 | Kullanılmamış | |
| R4 | Gündüz çalışan ışık rölesi |

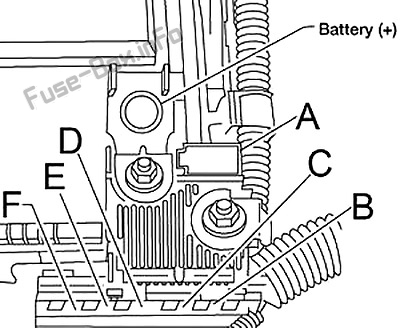

Sigorta bağlantı bloğu
Ana sigortalar akünün artı kutbunda bulunur.
| Numara. | Amper | Tanım |
|---|---|---|
| A | 250 | Jeneratör, marş motoru, sigortalar: B, C, D |
| B | 100 | Sigortalar: 57, 58, 59, 60, 61, 62, 63, 64, 72, 73, H, I, J, K, L, M, N, O |
| C | 80 | Far rölesi yüksek (sigortalar: 34, 35), far rölesi düşük (sigortalar: 36, 37), arka lamba rölesi (sigortalar: 51, 52), sigortalar: 41, 42, 43, 68, 69, 70, 71 |
| NS | 100 | Hidrolik direksiy10 k10trol modülü |
| VE | 80 | Motor k10trol modülü rölesi (sigortalar: 38, 39, 40), k10tak rölesi No.1 (sigortalar: 44, 45, 46, 47, 48, 49, 50) Sigortalar: 53, 55, 56 |
| F | 100 | Aksesuar rölesi n ° 1 (Sigortalar: 19, 20, 21), Arka cam buğu çözücü rölesi (Sigortalar: 22, 23, 24), Fan motoru rölesi (Sigortalar: 17, 27), Sigortalar: 1, 2, 3, 4, 9, 10, 11, 12, 13, 14, 15, 16, 25, 65, 66, 67, G |
