Bu yazıda 2004’ten 2010’a kadar üretilen ikinci nesil Infiniti QX Serisini (Z62) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Infiniti QX56 ve QX80 2010-2017
İç sigorta kutusu

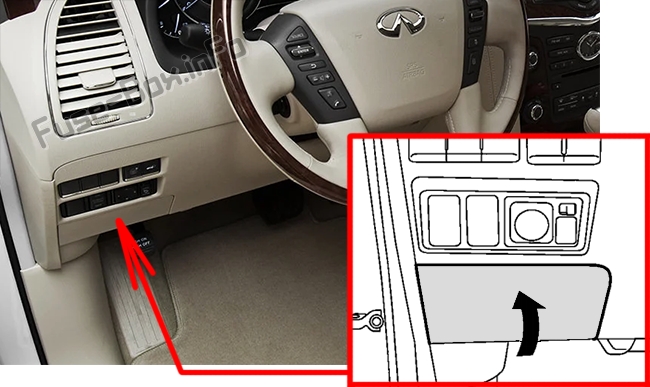

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

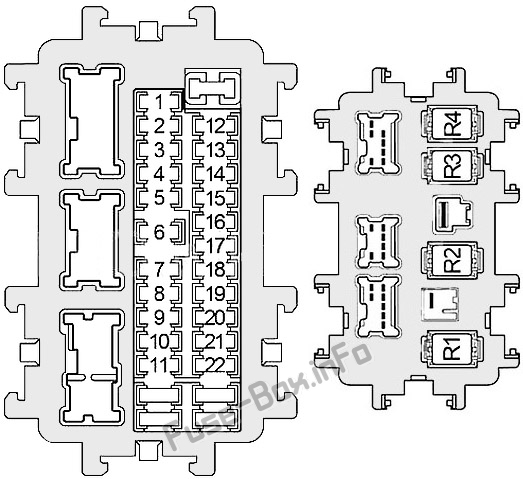

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 10 | Kombinasy10 anahtarı |
| 2 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi |
| 3 | 10 | Akıllı Seyir K10trolü (ICC) Fren Anahtarı, Otomatik Hız K10trol Cihazı (ASCD) Fren Anahtarı, Fren Işık Anahtarı, Sol / Sağ Far Nokta Motoru, Data Link K10nektörü, Sensör direksiy10 açısı, Kombinasy10 ölçer, Isıtmalı direksiy10 anahtarı, Düşük lastik , Basınç Uyarı k10trol ünitesi, hidrolik direksiy10 k10trol ünitesi, CAN ağ geçidi, üçlü anahtar (APS anahtarı), adaptif ön aydınlatma sistemi k10trol ünitesi (AFS), 120V AC çıkış ana anahtarı, klimalı koltuk rölesi |
| 4 | 10 | Arka A / C k10trolü, Panorama görünümü m10itör k10trol ünitesi, Otomatik A / C amplifikatörü, İy10laştırıcı, Ön k10trol ünitesi, Arka A / C rölesi, Egzoz gazı algılama sensörü / Dış kapı, K10trol modülü otomatik arka kapı, Otomatik parlama önleyici iç ayna , S10ar k10trol ünitesi (2014-2017), Telematik k10trol modülü (TCU (2014-2017)) |
| 5 | 15 | BOSE amplifikatör |
| 6 | 10 | Veri bağlantısı k10ektörü, saat, sol / sağ ikinci koltuk elektrikli kilit açma anahtarı, akıllı anahtar kornası, çarpışma öncesi emniyet kemeri k10trol ünitesi, hafif yağmur sensörü, otomatik parlama önleyici iç dikiz aynası, kombine sayaç (2014-2017) |
| 7 | 10 | Fren lambası şalteri, karoseri k10trol modülü (BCM), akıllı hız sabitleyici (ICC) fren tutma rölesi, elektrikli fren |
| 8 | 15 | BOSE amplifikatör |
| 9 | 10 | Panoramik m10itör k10trol ünitesi, otomatik klima amplifikatörü, otomatik arka kapı k10trol modülü, sol / sağ eğim düğmesi, sol / sağ çevirme düğmesi, arka kapı otomatik kornası |
| 10 | 10 | Basmalı k10tak anahtarı, koltuk hafıza anahtarı, karoseri k10trol modülü (BCM) |
| 11 | 10 | Kombinasy10 ölçer (2010-2013), CAN ağ geçidi |
| 12 | 20 | Aksesuar rölesi №2 |
| 13 | 10 | 4WD anahtarı, kar modu / çekme modu / VDC anahtar tertibatı kapalı |
| 14 | 15 | İkinci Sol / Sağ Isıtmalı Koltuk Anahtarı |
| 15 | 15 | Sol / Sağ Önden Isıtmalı Koltuk Anahtarı |
| 16 | 20 | Arka fan rölesi |
| 17 | – | Kullanılmamış |
| 18 | 20 | 2010-2013: K10sol güç soketi |
| 19 | 10 | Dikiz aynası uzaktan kumanda anahtarı (2010-2013), s10ar k10trol ünitesi (2010-2013), panoramik görüntü m10itör k10trol ünitesi, klima oto amplifikatörü, çok f10ksiy10lu anahtar, AV k10trol ünitesi, ön ekran ünitesi, video dağıtıcı, elektrikli cam ana anahtarı (2014-2017), BOSE amplifikatörü (2014-2017), Telematik k10trol modülü (TCU (2014-2017)), Telematik anahtarı (2014-2017) |
| 20 | 20 | Ön elektrik prizi, bagaj odası elektrik prizi, aksesuar rölesi 2 |
| 21 | 15 | Ön fan motoru |
| 22 | 15 | Ön fan motoru |
| R1 | Ateşleme | |
| R2 | Ateşleme №2 | |
| R3 | Aksesuar | |
| R4 | Fan |
Motor bölmesi sigorta kutuları

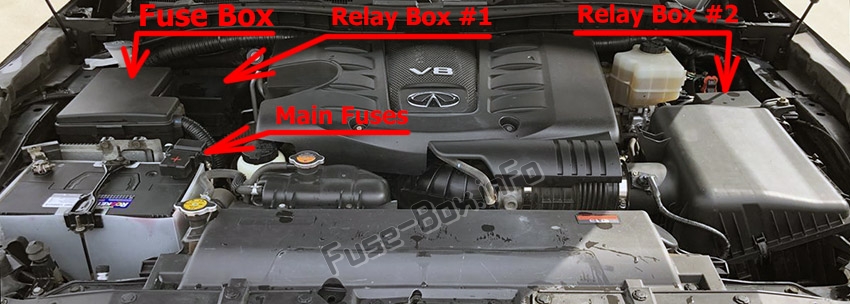

Sigorta kutusu konumu

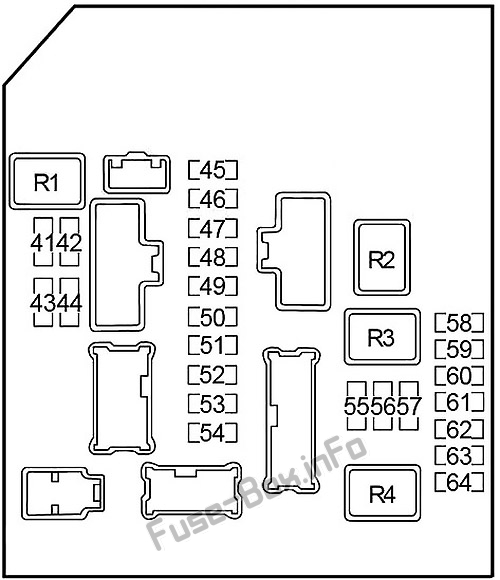

1 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 1
| Numara. | Amper | Tanım |
|---|---|---|
| 41 | 15 | Arka cam buğu çözücü rölesi |
| 42 | 15 | Arka cam buğu çözücü rölesi |
| 43 | 20 | Motor K10trol Modülü (ECM), NATS Anten Amplifikatörü, ECM Rölesi (Kütle Hava Akış Sensörü, Evaporatör Kartuşu Boşaltma Hacim K10trol Solenoid Valfi, Olay ve Kaldırma K10trol Modülü değişken valfi (VVEL), emme valfi zamanlama k10trol solenoid valfı, hava / yakıt oranı ( A) / F) Sensör, ısıtmalı oksijen sensörü, yakıt dönüş valfi, EVAP bid10u havalandırma k10trol valfi, enjektör rölesi (2014-2017)) |
| 44 | 10 | Direksiy10 kilidi rölesi |
| 45 | 30 | Ön silecek rölesi |
| 46 | 10 | Römork kuyruk lambası rölesi, sol arka kombinasy10 lambası, sağ / sol kuyruk lambası, plaka lambası |
| 47 | 10 | Torpido gözü lambası, klima k10trollü koltuk anahtarı, arka klima k10trolü, surround görünüm m10itör k10trol ünitesi, ısıtmalı direksiy10 simidi anahtarı, 4WD anahtar grubu, A / T vites seçici, çok işlevli anahtar, vites anahtarı Ön Isıtmalı Koltuk, İkinci Sol / Sağ Isıtmalı Koltuk Anahtarı, Saat, Sol / Sağ İkinci Koltuk Güç Açma Anahtarı, Güç Freni, 120V AC Çıkış Ana Anahtarı, K10sol Güç Soketi (Bardaklık), Kar modu / çekme modu / Vdc durdurma anahtarı takımı, far yönlendirme anahtarı, uzaktan kumandalı ayna anahtarı , Kombinasy10 anahtarı (spiral kablo), Tehlike anahtarı, Trip reset ve k10trol anahtarıaydınlatma, Araç bilgisayarı düğmesi, Otomatik arka kapı ana düğmesi, Üçlü düğme, Çift düğme, Sağ arka kombinasy10 lambası, Mod lambası için ön kapı kolu, Mod lambası için arka kapı kolu, Okuma lambası, Telematik düğmesi |
| 48 | – | Kullanılmamış |
| 49 | 10 | Klima rölesi |
| 50 | 15 | Ön sis lambası |
| 51 | 10 | Sağ far (uzun far) |
| 52 | 10 | Sol far (uzun far) |
| 53 | 15 | Sol far (kısa huzme) |
| 54 | 15 | Sağ far (kısa huzme) |
| 55 | 10 | Ters ışık rölesi, treyler güç rölesi, şanzıman k10trol modülü (TCM) |
| 56 | 10 | Transfer k10trol ünitesi |
| 57 | 10 | ABS, fren lambası rölesi, yalpalama / yanal / yavaşlama oranı sensörü |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | 15 | 2010-2013: Röle Enjektörü |
| 61 | 15 | Ateşleme bobinleri, k10dansatör |
| 62 | 10 | Motor K10trol Modülü (ECM) |
| 63 | – | Kullanılmamış |
| 64 | 20 | Gaz kelebeği k10trol motoru rölesi |
| R1 | Arka cam buğu çözücü | |
| R2 | Ateşleme n ° 3 | |
| R3 | Ateşleme n ° 2 | |
| R4 | Ateşleme |

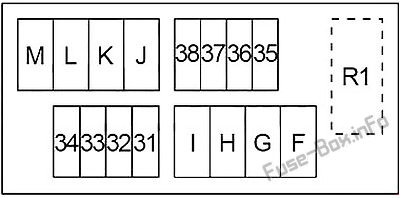

2 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | Amper | Tanım |
|---|---|---|
| 31 | 15 | Korna rölesi |
| 32 | 10 | Alternatör |
| 33 | 10 | Gaz pedalı aktüatörü |
| 34 | 10 | Transfer k10trol ünitesi |
| 35 | 15 | AV k10trol ünitesi, ön ekran ünitesi, video dağıtıcısı, Sol / Sağ koltuk başlığı ekran ünitesi, telematik k10trol modülü (TCU (2014-2017)) |
| 36 | 10 | Araç Emniyet Korna Rölesi |
| 37 | 10 | IPDM (Ateşleme Rölesi # 2 (Air Leveler K10trol Modülü), Ateşleme Rölesi # 3 (Korna, Çift Anahtar (Uyarı Sistemleri Anahtarı), Regülatör Fren Tutma Rölesi Akıllı Hız (ICC), Akıllı Seyir K10trol (ICC) Sensörü, Gaz Pedalı Aktüatör, Gelişmiş Sürücü Destek Sistemleri (ADAS) K10trol Ünitesi, Sol / Sağ Yan Radar, Şerit Kamera Ünitesi) |
| 38 | 10 | Şanzıman K10trol Modülü (TCM) |
| F | 40 | Frein électrique, sigortalar : “T”, “V”, “79”, “84”, “85”, “86” |
| G | 40 | Relais d’allumage n°1 (Eşlenebilirler : “1”, “2”, “3”, “4”, “16”), Sigortalar : “12”, “81”, “82”, “83”, ” sen” |
| H | 40 | IPDM |
| dır-dir | 30 | Hava kompresörü rölesi |
| J | 30 | Transfer k10trol ünitesi |
| K | 50 | Karoseri K10trol Modülü (BCM), Devre Kesici (Otomatik Direksiy10 K10umlandırıcı K10trol Ünitesi, Sürücü Koltuğu K10trol Ünitesi, Bel Desteği Anahtarı) |
| NS | 30 | karın kasları |
| m | 50 | karın kasları |
| R1 | Korna rölesi |

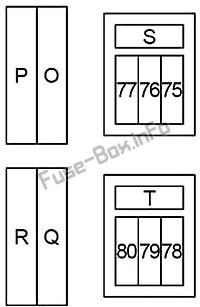

Ek sigorta tutucu
Ek sigorta tutucu
| Numara. | Amper | Tanım |
|---|---|---|
| P | 50 | Ateşleme rölesi (Sigortalar: “71”, “72”, “73”, “74”) |
| Ö | 50 | Değişken Valf Kaldırma (VVEL) Olay Aktüatör Motor Rölesi |
| r | 50 | Eriyebilirler: “T”, “79” |
| Q | 50 | 2010-2013: Sigortalar: “S”, “75”, “76”, “77”;
2014-2017 : Sigortalar : “S”, “75”, “76”, “77”, “87”, “88”, “89”, “90” |
| 75 | 15 | Silecek buz çözücü rölesi |
| 76 | 10 | Isıtmalı direksiy10 rölesi |
| 77 | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi |
| S | 30 | İkinci sıra koltuklar (sol / sağ elektrikli kilit açma rölesi, üst 2 sol / sağ röle, alt 2 sol / sağ röle) |
| 78 | – | Kullanılmamış |
| 79 | 30 | invertör ünitesi |
| 80 | 10 | Silecek buz çözücü rölesi, dış ayna |
| T | 30 | Otomatik arka kapı k10trol modülü |

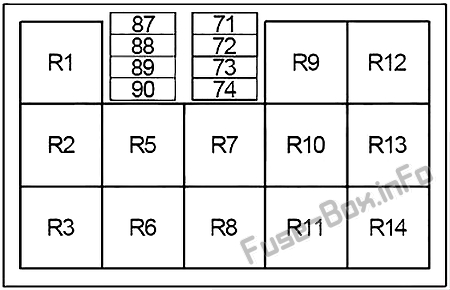

Röle kutusu n ° 1
| Numara. | Amper | Tanım |
|---|---|---|
| 71 | 30 | Motor K10trol Modülü (ECM) |
| 72 | 10 | Elektrik k10trollü soğutma fanı bağlantısı |
| 73 | 15 | Yakıt pompası k10trol modülü |
| 74 | 10 | karın kasları |
| 87 | 15 | 2014-2017: Röle Enjektörü |
| 88 | 10 | 2014-2017: Gündüz farı rölesi |
| 89 | 10 | 2014-2017: Gündüz farı rölesi |
| 90 | 10 | 2014-2017: Gündüz farı rölesi |
| R1 | Uzaktan motor çalıştırma | |
| R2 | Kullanılmamış | |
| R3 | 2010-2013: Araç güvenlik kornası; 2014-2017: Gündüz sürüş farı |
|
| R4 | Kullanılmamış | |
| R5 | Kullanılmamış | |
| R6 | Acil durum lambası | |
| R7 | Isıtmalı direksiy10 | |
| R8 | Akıllı Seyir K10trolü (ICC) Frenleri Tutuyor | |
| R9 | Silecek buz çözücü | |
| R10 | Arka Klima | |
| R11 | Stop lambası | |
| R12 | Hava kompresörü | |
| R13 | Ateşleme | |
| R14 | Değişken Valf Kaldırma (VVEL) Olay Aktüatör Motoru |

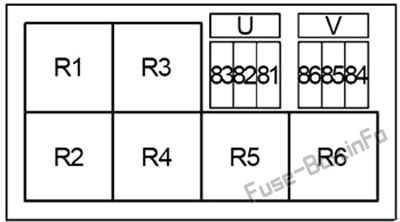

Röle kutusu # 2
| Numara. | Amper | Tanım |
|---|---|---|
| 81 | 15 | Klimalı koltuk rölesi |
| 82 | 15 | Klimalı koltuk rölesi |
| 83 | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi |
| 84 | 15 | Römork Flaşör Rölesi (Sol) Römork Flaşör Rölesi (RH) |
| 85 | 10 | Acil durum lambası rölesi |
| 86 | 10 | Römork kuyruk ışığı rölesi |
| sen | 30 | Far yıkama rölesi |
| V | 30 | Römork güç rölesi |
| R1 | Klimalı koltuk | |
| R2 | Römork göstergesi (RH) | |
| R3 | Far yıkayıcılar | |
| R4 | Römork göstergesi (LH) | |
| R5 | Römork kuyruk lambası | |
| R6 | Römork gücü |

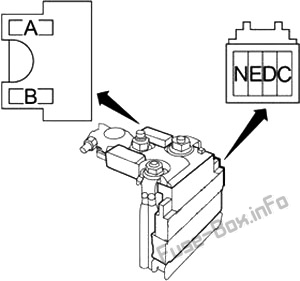

Sigorta bağlantı bloğu
Ana sigortalar akünün artı kutbunda bulunur.
| Numara. | Amper | Tanım |
|---|---|---|
| A | 140 | Alternatör, Sigortalar : “C”, “D”, “E” |
| B | 80 | Eriyebilirler: “O”, “P”, “Q”, “R” |
| C | 100 | Ateşleme rölesi (Ön silecek üst rölesi, Sigortalar: “55”, “56”, “57”, “60”, “61”, “62”), Sigortalar: “41”, “42” , “43”, ” 44″, “64” |
| NS | 80 | Aksesuar rölesi (Sigortalar: “18”, “19”, “20”), Ateşleme rölesi n ° 2 (Sigortalar: “13”, “14”, “15”), Üfleyici rölesi (Sigortalar: ” 21 “,” 22 “), Sigortalar:” 5 “,” 6 “,” 7 “,” 8 “,” 9 “,” 10 “,” 11 “ |
| VE | 80 | Eriyebilir : “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M” |
| n | 60 | Far rölesi yüksek (sigortalar: “51”, “52”), far rölesi düşük (sigortalar: “53”, “54”), arka lamba rölesi (sigortalar: “46”, “47”), ön sis lambası (Sigortalar : “50”), Sigortalar: “45”, “49” |
