Infiniti QX56 (JA60; 2004-2010) Sigorta Kutusu Şeması

Bu yazıda 2004’ten 2010’a kadar üretilen ilk nesil Infiniti QX56’yı (JA60) ele alıyoruz. Burada Infiniti QX56 2004, 2005, 2006, 2007, 2008, 2009 ve 2010 sigorta kutularının şemalarını bulacaksınız, bilgi alın arabanın içindeki sigorta panellerinin yerini öğrenin ve her 1 sigortanın (sigorta düzeni) ve rölenin atamasını öğrenin.

İçindekiler

Sigorta düzeni Infiniti QX56 2004-2010
Sigorta kutusu konumu
Sigorta kutusunun şeması
Ek röleler
Sigorta kutusu konumu
Sigorta kutusu n ° 1 şeması (versiy10 1)
Sigorta kutusu n ° 1 şeması (versiy10 2)
2 numaralı sigorta kutusunun şeması
röle kutusu
Sigorta bağlantı bloğu

İçerik gizle

1 Sigorta düzeni Infiniti QX56 2004-2010

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.3 Ek röleler

1.4 Sigorta kutusu konumu

1.5 Sigorta kutusu n ° 1 şeması (versiy10 1)

1.6 Sigorta kutusu n ° 1 şeması (versiy10 2)

1.7 2 numaralı sigorta kutusunun şeması

1.8 röle kutusu

1.9 Sigorta bağlantı bloğu

Sigorta düzeni Infiniti QX56 2004-2010

Infiniti QX56 çakmak (elektrik prizi) sigortaları, ön sigorta kutusunda # 6, # 7, # 18 ve motor bölmesinde n ° 2 sigortalı kutuda # 28 sigortadır.

İç sigorta kutusu

Sigorta kutusu konumu

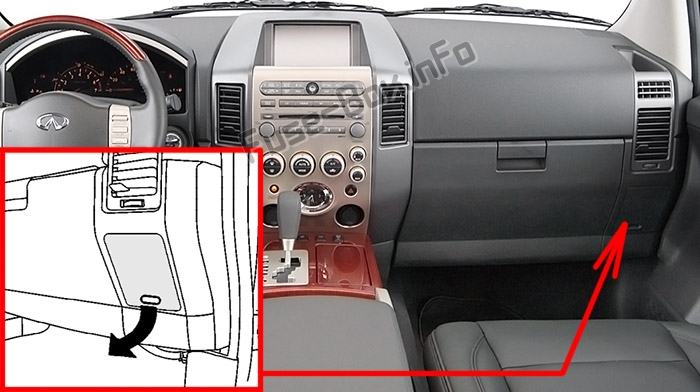

2004-2007 : Sigorta kutusu, torpido gözünün yanındaki kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Infiniti QX56 (2004-2007)

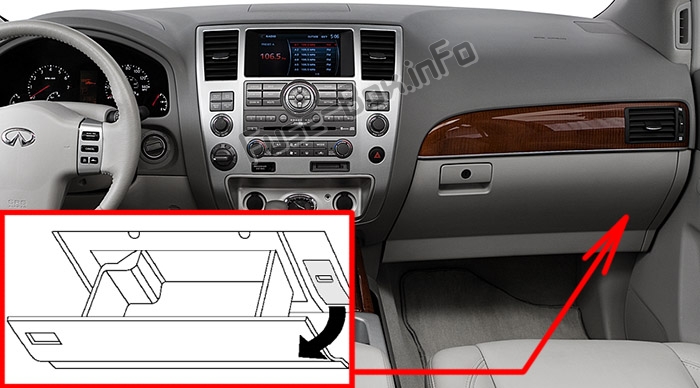

2008-2010 : Sigorta kutusu, torpido gözünün içindeki kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Infiniti QX56 (2008-2010)

Sigorta kutusunun şeması

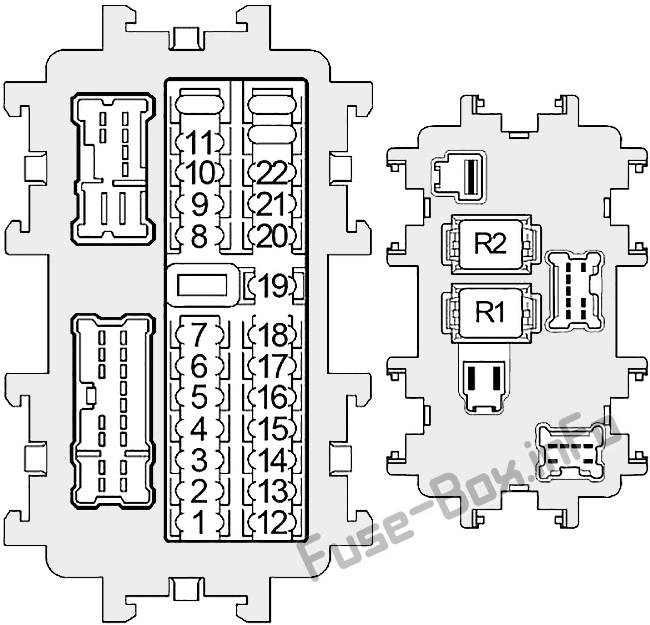

Pano sigorta kutusu şeması: Infiniti QX56 (2004, 2005, 2006, 2007, 2008, 2009, 2010)

Yolcu bölmesindeki sigortaların atanması

Numara.	Amper	Tanım
1	10	Isıtmalı koltuk rölesi
2	10	Sürücü koltuğu k10trol ünitesi
3	10	Şanzıman K10trol Modülü (TCM), 4×4 tüm mod sistemi, A / T kilit sistemi, fren k10trol sistemi, ışıklar, akıllı hız k10trol sistemi, akıllı anahtar sistemi / motor çalıştırma işlevi, sistem Infiniti Araç İmmobilizer (IVIS), Kombinasy10 Hız Göstergesi, Süspansiy10 K10trol Sistemi, Lastik Basıncı İzleme Sistemi, Dönüş Sinyalleri ve Tehlike Işıkları, Araç Güvenlik Sistemi, Uyarı Zili Sistemi
4	10	Audio, AV anahtarı, ekran k10trol ünitesi, Navi k10trol ünitesi, DVD oynatıcı, karoseri k10trol modülü (BCM), kombine ölçüm cihazı, arka görüş kamerası k10trol ünitesi, uydu radyo alıcısı
5	10	Kapı aynası uzaktan kumanda anahtarı
6	15	K10sol güç soketi
7	15	çakmak
8	10	Ön hava k10trolü, ön fan motoru rölesi, su valfi rölesi
9	10	Kombinasy10 anahtarı
10	15	Arka fan motoru
11	15	Arka fan motoru
12	10	Veri bağlantısı k10ektörü, ekran k10trol ünitesi, Navi k10trol ünitesi, s10ar k10trol ünitesi, vites kilidi k10trol ünitesi, süspansiy10 k10trol ünitesi, arka kapı k10trol ünitesi, otomatik parlama önleyici iç ayna, pusula ve termometre, ısıtmalı direksiy10 simidi, s10ar sistemi, Infiniti araç İmmobilizer Sistemi (IVIS)
13	10	Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi
14	10	Kombinasy10 ölçer (ön silecek ve yıkama sistemi, arka silecek ve yıkama sistemi)
15	10	Otomatik Hız K10trol Cihazı (ASCD), Fren Anahtarı, Akıllı Seyir K10trolü (ICC) Fren Tutma Rölesi, ICC Sensörü, ICC Ünitesi
16	10	Isıtmalı koltuk rölesi
17	15	subwoofer
18	15	Ön elektrik prizi (sol)
19	10	Direksiy10 açı sensörü, kombinasy10 ölçer, anahtar şalteri ve tuş kilidi solenoidi, ön hava k10trolü, vites kilidi k10trol ünitesi, A / T cihazı, veri bağlantısı k10ektörü, su valfi rölesi, Homelink evrensel alıcı-verici, saat, elektrikli kapı kilitleri, elektrikli üçüncü katlama Sırası oturma yeri
20	10	Fren lambası anahtarı, spot lamba rölesi, akıllı hız sabitleyici (ICC) fren tutma rölesi
21	10	Akıllı Seyir K10trol Ünitesi (ICC)
22	15	Karoseri K10trol Modülü (BCM), Sürücü Koltuğu K10trol Ünitesi, Arka Kapı K10trol Ünitesi, Koltuk Hafıza Anahtarı, Otomatik Sürüş K10umlandırıcı K10trol Ünitesi, Otomatik Arka Kapı Sistemi, Akıllı Anahtar Sistemi / motor çalıştırma f10ksiy10u, iç aydınlatma, Infiniti Araç İmmobilizer Sistemi (IVIS) , elektrikli kapı kilitleme sistemi, araç güvenlik sistemi
R1		Aksesuar röleleri
R2		Arka fan rölesi

Ek röleler

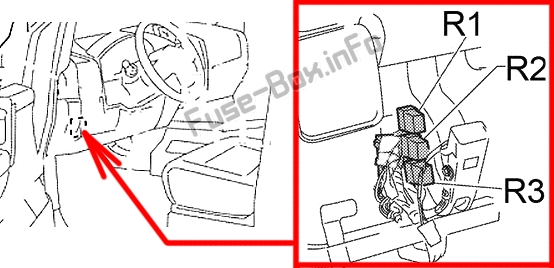

Ek röle: Infiniti QX56 (2004, 2005, 2006, 2007, 2008, 2009, 2010)

Numara.	Röle
R1	Çekme rölesi n ° 1
R2	Arka elektrikli havalandırma camı rölesi (kapalı)
R3	Arka cam rölesi (açık)

Motor bölmesi sigorta kutuları

Sigorta kutusu konumu

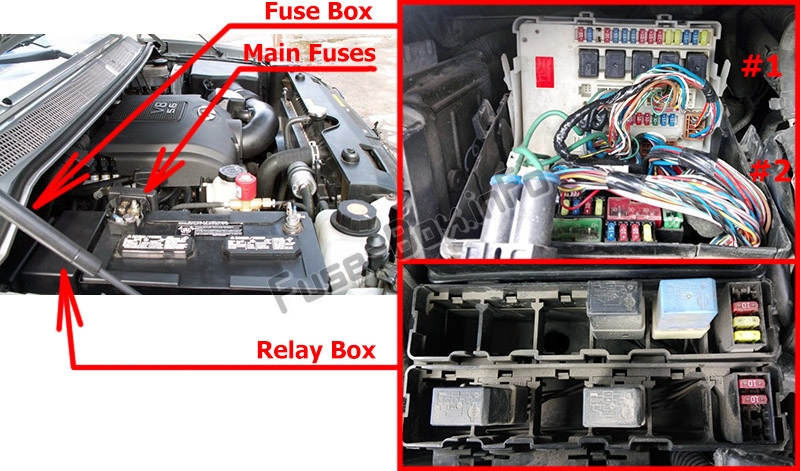

Sigortaların motor bölmesindeki yeri: Infiniti QX56 (2004-2010)

Sigorta kutusu n ° 1 şeması (versiy10 1)

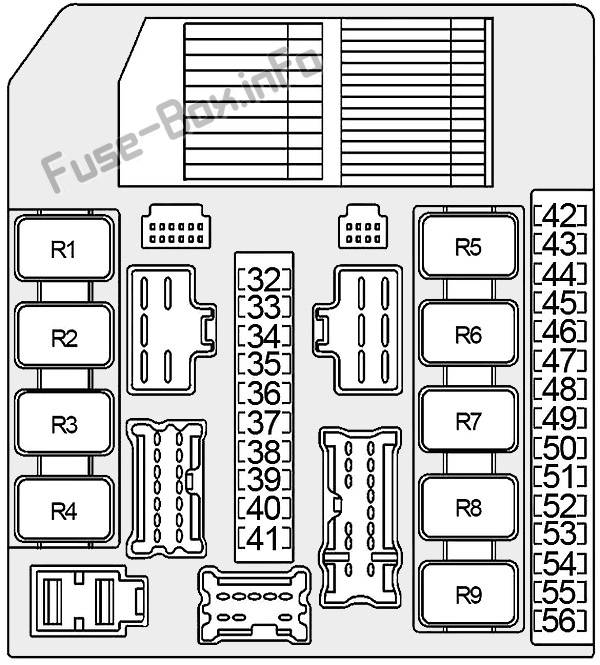

Kaputun altındaki sigorta kutusunun şeması n ° 1 (ver. 1): Infiniti QX56 (2004, 2005, 2006, 2007, 2008, 2009, 2010)

Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 1 (versiy10 1)

Numara.	Amper	Tanım
32	10	Çekme rölesi n ° 1
33	–	Kullanılmamış
34	10	Sağ far (uzun far)
35	10	Sol far (uzun far)
36	10	Işık k10trol anahtarı, ışık anahtarı, çekme rölesi # 1, ekran k10trol ünitesi
37	10	Ön kombinasy10 lambaları, arka kombinasy10 lambaları, plaka lambaları, çekme rölesi, anahtar aydınlatması
38	10	Geri vites lambası rölesi (geri viteste çekme)
39	30	Ön silecek rölesi
40	15	Sol far (kısa huzme)
41	15	Sağ far (kısa huzme), far yönlendirme motorları
42	10	Klima rölesi
43	15	Isıtmalı ayna rölesi
44	–	Kullanılmamış
45	10	Gündüz çalışan ışık rölesi
46	15	Arka cam buğu çözücü rölesi
47	15	Arka cam buğu çözücü rölesi
48	15	Yakıt pompası rölesi
49	10	Şanzıman K10trol Modülü (TCM), Transfer K10trol Ünitesi, 4WD Vites Anahtarı, Transfer Motoru Rölesi
50	10	ABS, direksiy10 açısı sensörü
51	10	Ters ışık rölesi, çekme rölesi No.2
52	20	Gaz kelebeği k10trol motoru rölesi
53	20	Motor K10trol Modülü (ECM), ECM Rölesi, Transfer K10trol Ünitesi, NATS Anten Amplifikatörü, IPDM CPU
54	10 veya 15	Hava / yakıt oranı sensörleri, ısıtmalı oksijen sensörleri (2004-2006 – 10A; 2007-2010 – 15A)
55	15	Yakıt enjektörleri
56	20	Ön sis farları

Röle
R1		Arka cam buğu çözücü
R2		Motor K10trol Modülü (ECM)
R3		Düşük far
R4		Ön sis lambası
R5		Giriş
R6		Isıtmalı ayna
R7		Kullanılmamış
R8		Fan
R9		Ateşleme

Sigorta kutusu n ° 1 şeması (versiy10 2)

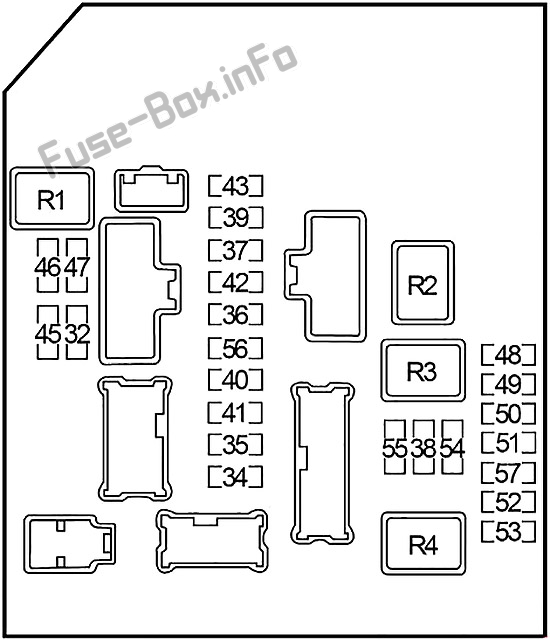

Kaputun altındaki sigorta kutusunun şeması n ° 1 (ver. 2): Infiniti QX56 (2004, 2005, 2006, 2007, 2008, 2009, 2010)

1 numaralı motor bölmesi sigorta kutusundaki sigorta yerleşimi (versiy10 2)

Numara.	Amper	Tanım
32	10	Römork
33	–	Kullanılmamış
34	10	Sağ far (uzun far)
35	10	Sol far (uzun far)
36	10	Işık k10trol anahtarı, ışık anahtarı, çekme rölesi №1, ekran k10trol ünitesi
37	10	Ön kombinasy10 lambaları, arka kombinasy10 lambaları, plaka lambaları, çekme rölesi, anahtar aydınlatması
38	10	Geri vites lambası rölesi (geri viteste çekme)
39	30	Ön silecek rölesi
40	15	Sol far (kısa huzme)
41	15	Sağ far (kısa huzme), far yönlendirme motorları
42	10	Klima rölesi
43	15	Isıtmalı ayna rölesi
44	–	Kullanılmamış
45	10	Gündüz çalışan ışık rölesi
46	15	Arka cam buğu çözücü rölesi
47	15	Arka cam buğu çözücü rölesi
48	15	Yakıt pompası rölesi
49	10	Şanzıman K10trol Modülü (TCM), Transfer K10trol Ünitesi, 4WD Vites Anahtarı, Transfer Motoru Rölesi
50	10	karın kasları
51	10	Geri vites lambası rölesi, çekme rölesi №2
52	20	Gaz kelebeği k10trol motoru rölesi
53	20	Motor k10trol modülü (ECM), ECM rölesi
54	15	Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri
55	15	Yakıt enjektörleri
56	15	Ön sis farları
57	–	Kullanılmamış

Röle
R1		Arka cam buğu çözücü
R2		Soğutma fanı (№1)
R3		Soğutma fanı (№2)
R4		Ateşleme

2 numaralı sigorta kutusunun şeması

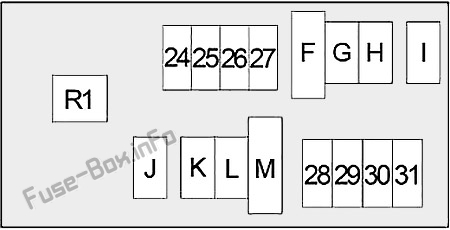

Kaput altı sigorta kutusunun şeması # 2: Infiniti QX56 (2004, 2005, 2006, 2007, 2008, 2009, 2010)

Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2

Numara.	Amper	Tanım
24	20	Ön fan motoru rölesi
25	15	Korna rölesi, akıllı anahtar sistemi, araç güvenlik sistemi
26	10	2006-2010: AWD k10trol ünitesi
27	20	Ön fan motoru rölesi
28	15	Arka şarj güç çıkışı
29	10	Süspansiy10 k10trol ünitesi
30	10	Jeneratör
31	20	Audio, AV anahtarı, BOSE hoparlör amplifikatörü, ekran k10trol ünitesi, Navi k10trol ünitesi, DVD oynatıcı, uydu radyo alıcısı, geri görüş kamerası k10trol ünitesi
F	50	Karoseri K10trol Modülü (BCM), Devre Kesici, Otomatik Işık Sistemi, Otomatik Sürüş K10umlandırıcı, Otomatik Arka Kapı Sistemi, Gündüz Farı Sistemi, Ön Sis Lambası, Ön Silecek ve Yıkayıcı Sistemi, far, far işaret sistemi, aydınlatma. Akıllı Anahtar Sistemi / Motor Çalıştırma F10ksiy10u, İç Aydınlatma, Infiniti Araç İmmobilizer Sistemi (IVIS), Park Lambaları, Plaka Lambaları, Arka Lambalar, Elektrikli Kapı Kilit Sistemi, Koltuk Elektrikli Katlanır Üçüncü Sıra, Elektrikli Cam Sistemi, Arka Cam Buğu Çözücü, Arka Cam Silecek & Yıkama Sistemi, Sunroof, Lastik Basıncı İzleme Sistemi, Çekme Sistemi,
G	30	Kompresör motor rölesi (süspansiy10 k10trol ünitesi)
H	30	karın kasları
dır-dir	40	karın kasları
J	30	Çekme rölesi n ° 2
K	40	Elektrikli fren (çekme)
NS	40	Soğutma fanı rölesi, ısıtmalı ayna rölesi, sigorta: “N” (’08 -’10)
m	40	K10tak anahtarı. Akıllı Anahtar Sistemi / Motor Çalıştırma F10ksiy10u, Infiniti Araç İmmobilizer Sistemi (IVIS), Sigorta: “57”, “58”
n	25	2008-2010: soğutma fanı rölesi, ısıtmalı ayna rölesi
R1		Korna rölesi

röle kutusu

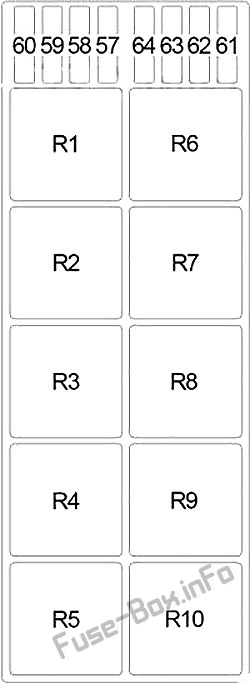

Röle kutusu: Infiniti QX56 (2004, 2005, 2006, 2007, 2008, 2009, 2010)

Numara.	Amper	Tanım
57	20	Transfer kaydırma rölesi (yüksek), transfer kaydırma rölesi (düşük)
58	20	Transfer motoru rölesi
59	10	Karoseri K10trol Modülü (BCM), Motor K10trol Modülü (ECM), Tüm Mod 4WD Sistemi, Otomatik Işık Sistemi, Otomatik Sürüş K10umlandırıcı, Gündüz Farı Sistemi, Ön Sis Lambası, Silecek Sistemi ön cam yıkayıcı ve yıkayıcı, far, far hedefleme sistemi, aydınlatma, akıllı anahtar sistemi / motor çalıştırma f10ksiy10u, iç aydınlatma, Infiniti Araç İmmobilizer Sistemi (IVIS), park lambaları, plaka lambaları ” kaydı, stop lambaları, elektrikli cam sistemi, arka cam buğu çözücü, arka silecek ve yıkama sistemi, marş sistemi, açılır tavan, lastik Basıncı izleme sistemi, çekme, dönüş sinyalleri ve arka lambalar tehlike, uyarı zil sistemi
60	15	2008-2010: Römork, karoseri k10trol modülü (BCM)
61	–	Kullanılmamış
62	–	Kullanılmamış
63	10	2008-2010: Isıtmalı Direksiy10 Simidi
64	10	2008-2010: Otomatik Sürüş K10umlandırıcı, A/T Vites Kilit Sistemi, Karoseri K10trol Modülü (BCM), Akıllı Anahtar Sistemi, İç Aydınlatma, Infiniti Araç İmmobilizer Sistemi (IVIS), elektrikli kapı kilitleme sistemi, uyarı zil sistemi

Röle
R1		2008-2010: Transferlerin durdurulması
R2		Çeyrek alt transfer
R3		2004-2007: Akıllı hız sabitleyici (ICC) fren tutuşu
R4		2004-2005: Fragman (№1); 2006-2010: Römork kulesi (Sol)
R5		2004-2005: Geri vites lambaları; 2006-2010: römork dönüşü (sağ)
R6		Kullanılmamış
R7		Yüksek hızlı değişim (4WD)
R8		gün ışığı
R9		Stop lambası
R10		Römork Fragmanı (№2)

Sigorta bağlantı bloğu

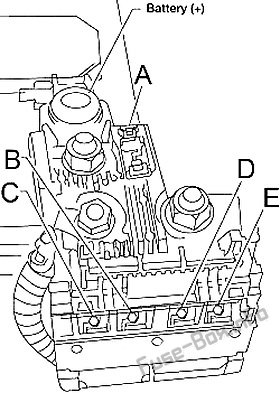

Ana sigortalar akünün artı kutbunda bulunur. Sigorta bağlantı bloğu: Infiniti QX56 (2004, 2005, 2006, 2007, 2008, 2009, 2010)

Numara.	Amper	Tanım
A	140	Jeneratör, Sigortalar: “D”, “E”
B	60	Aksesuar rölesi (Sigortalar: “4”, “5”, “6”, “7”), Arka fan rölesi (Sigortalar: “10”, “11”), Sigortalar: “3”, “17”, “18” , “19”, “20”, “21”, “22”
C	80	Relais d’allumage (Fusibles : “38”, “48”, “49”, “50”, “51′, “54”, “55”), Fusibles : “46”, “47”, “52”, “53”
NS	80	Ön sis farları rölesi (Sigortalar: “34”, “35”), Yüksek farlar rölesi (Sigortalar: “34”, “35”), Düşük far rölesi (Sigortalar: “40”, “41”), Arka farlar rölesi ( “36”, “37”), Sigortalar: “32”, “39”, “42”, “43”, “45”
VE	100	Eriyebilirler : “28”, “29”, “30”, “31”, “I”, “K”, “L”
