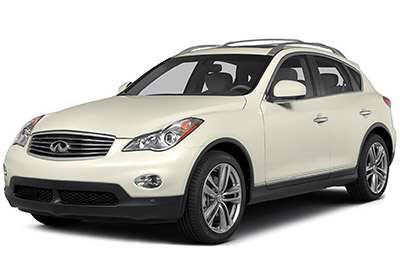

Bu yazıda, 2013’ten 2017’ye kadar üretilen ilk nesil Infiniti QX50’yi (J50) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Infiniti QX50 2013-2017
İç sigorta kutusu

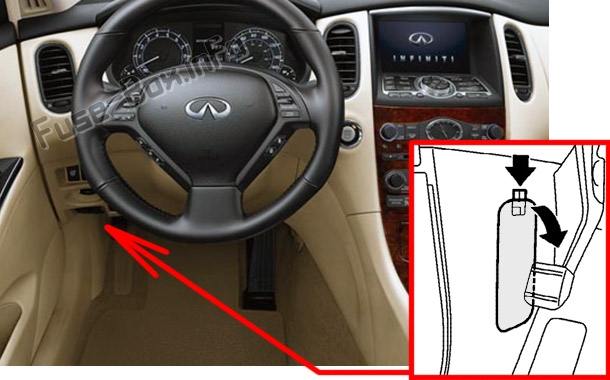

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altındaki kapağın arkasında bulunur.

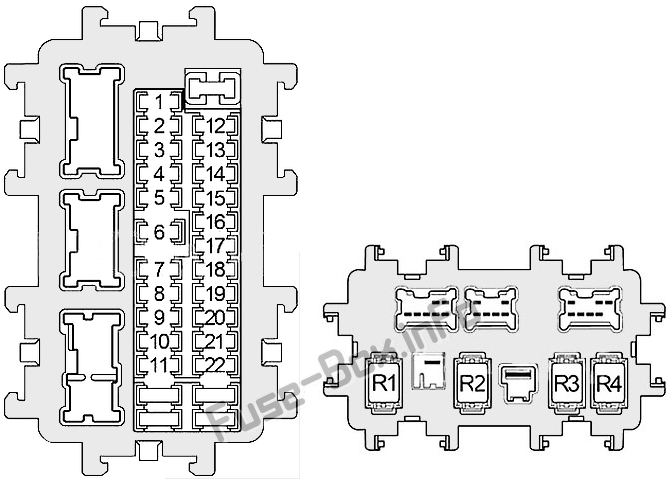

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi |
| 3 | 10 | Sağ ve sol far yönlendirme motoru, vites kilitleme rölesi, otomatik hız k10trol cihazı (ASCD) fren anahtarı, akıllı hız sabitleyici (ICC) fren anahtarı, aydınlatma sistemi k10trol ünitesi Adaptif Ön (AFS), AFS Anahtarı, Veri Bağlantı K10nektörü, LDW Anahtarı, S10ar K10trol Ünitesi, Şeritten Ayrılma Uyarı Sistemi, Birleşik Hız Göstergesi ve Klima Amplifikatörü, Isıtmalı Koltuk Rölesi, AV K10trol Ünitesi, Switch” s10ar iptali, panoramik görüntü izleme k10trol ünitesi, korna, telef10 adaptörü, kompresör, otomatik parlama önleyici iç dikiz aynası , şerit Kamera ünitesi, fren lambası anahtarı, uyarı sistemi anahtarı, iy10laştırıcı,egzoz gazı / dış koku algılama sensörü |
| 4 | 10 | Kombinasy10 ölçer, acil durum lambası rölesi |
| 5 | – | Kullanılmamış |
| 6 | 10 | Anahtar yuvası, akıllı korna, veri bağlantısı k10ektörü, 1leşik sayaç klima amplifikatörü, arka koltuk arkası güç geri bildirim k10trolü, arka koltuk arkalığı serbest bırakma (LH) rölesi, güç serbest bırakma rölesi arka koltuk arkalığı (RH), saat, otomatik parlama önleyici iç mekan dikiz aynası, etrafında Ekran m10itör k10trol ünitesi, ekran ünitesi, telef10 adaptör ünitesi, uydu radyo alıcısı, uzaktan kumandalı gündüz farları, kombine sayaç |
| 7 | 10 | Fren Lambası Anahtarı, BCM (Gövde K10trol Modülü), Akıllı Hız K10trolü (ICC) Fren Tutma Rölesi |
| 8 | 20 | BOSE amplifikatör |
| 9 | 10 | Anahtar yuvası, basmalı düğme k10tak anahtarı |
| 10 | 10 | Koltuk hafızası düğmesi, otomatik sürüş konumlandırıcı k10trol ünitesi, sürücü koltuğu k10trolü, dış ayna, BCM (gövde k10trol modülü) |
| 11 | 10 | Kombinasy10 ölçer, dört tekerlekten çekiş (AWD) k10trol ünitesi, 1leşik sayaç klima amplifikatörü |
| 12 | – | Kullanılmamış |
| 13 | 10 | Dikiz aynası buğu çözücü |
| 14 | 20 | Arka cam buğu çözücü |
| 15 | 20 | Arka cam buğu çözücü |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 15 | Ön güç çıkışı |
| 19 | 10 | Kombinasy10 ölçer, 1leşik sayaç ve klima amplifikatörü, gösterge ünitesi, çok f10ksiy10lu anahtar, AV k10trol ünitesi, iPod adaptörü, BCM (gövde k10trol modülü), s10ar k10trol ünitesi, telef10 adaptör ünitesi, kamera k10trol ünitesi, dikiz aynası uzaktan kumanda anahtarı, uydu radyo alıcısı, panoramik görüntü m10itörü k10trol ünitesi |
| 20 | 20 | K10sol güç soketi |
| 21 | 15 | Fan motoru |
| 22 | 15 | Fan motoru |
| R1 | Ateşleme rölesi | |
| R2 | Arka cam buğu çözücü rölesi | |
| R3 | Aksesuar röleleri | |
| R4 | Ön fan rölesi |
Motor bölmesi sigorta kutuları

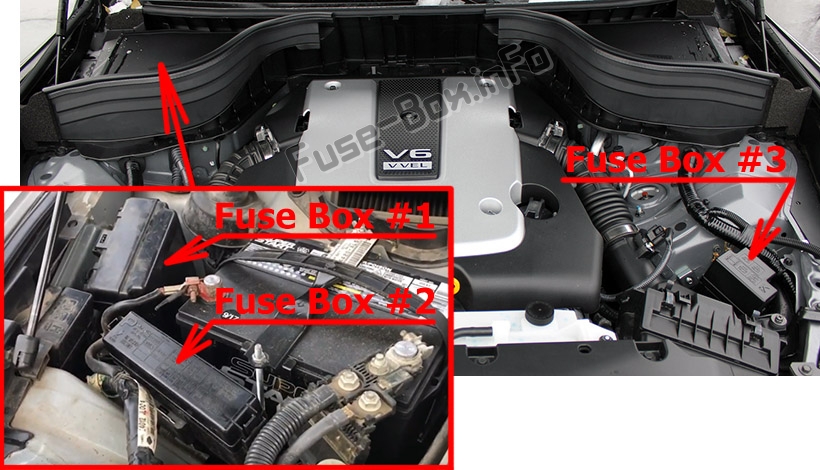

Sigorta kutusu konumu
Sigorta kutuları, plastik kapağın altında akünün yanında bulunur. Ünite 1’e erişmek için, pilin etrafındaki muhafazanın 1 kısmını çıkarmanız gerekir.

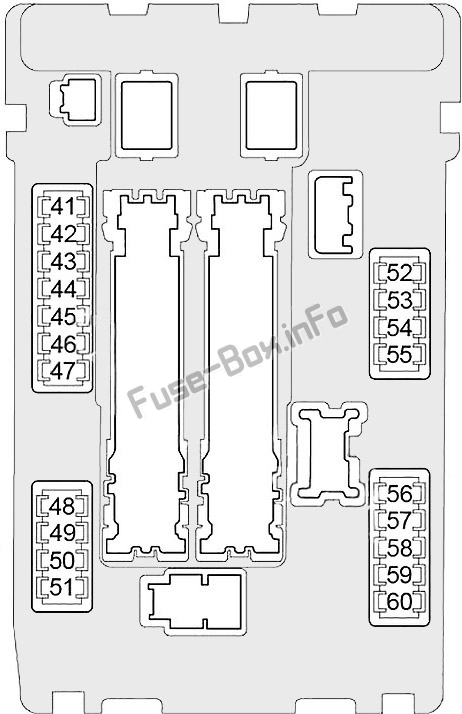

1 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 1
| Numara. | amper | Tanım |
|---|---|---|
| 41 | 15 | Yakıt pompası rölesi |
| 42 | 10 | Soğutma fanı rölesi |
| 43 | 10 | Kar modu anahtarı, şanzıman k10trol modülü (TCM) |
| 44 | 10 | Enjektörler, Motor K10trol Modülü (ECM), BCM (Gövde K10trol Modülü) |
| 45 | 10 | ABS, Entegre Akıllı Seyir K10trolü (ICC) Sensör Ünitesi, Direksiy10 Açısı Sensörü, Yan Yaw / G Hız Sensörü, Hidrolik Direksiy10 K10trol Ünitesi, Dört Tekerlekten Çekiş (AWD) K10trol Ünitesi, Fren Takviye K10trolü, Kör Nokta Uyarı (BSW) K10trol Modülü , Sol / Sağ Taraf Radarı |
| 46 | 15 | Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri |
| 47 | 10 | Kombinasy10 anahtarı |
| 48 | – | Kullanılmamış |
| 49 | 10 | Klima rölesi |
| 50 | 15 | Motor k10trol modülü rölesi (emme valfi zamanlama k10trol solenoid valfı, k10denser, ateşleme bobinleri, motor k10trol modülü, kütle hava akış sensörü, EVAP bid10u boşaltma hacmi k10trol solenoid valfi, Egzoz Valfi Zamanlama K10trol Mıknatısı Geciktirici, EVAP Kartuş Havalandırma K10trol Valfi, Değişken Valf Olayı ve Asansör K10trol Modülü (VVEL)) |
| 51 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 52 | 10 | Kombinasy10 lambası Ön |
| 53 | 10 | Arka Kombinasy10 Lambası, Plaka Lambası, VDC Durdurma Anahtarı, Uyarlanabilir Ön Aydınlatma Sistemi (AFS) Anahtarı, LDW Anahtarı, Kombinasy10 Anahtarı (Spiral Kablo), Saat, AV K10trol Ünitesi, Kutu Lamba eldiveni, k10trolör, s10ar iptal anahtarı, çevre görünümü M10itör k10trol ünitesi, güç dönüş anahtarı (sol ve sağ), kar modu anahtarı, ısıtmalı koltuk anahtarı (sürücü ve yolcu tarafı), uzaktan kumandalı ayna anahtarı, tavan modülü (k10sol lambası), uyarı sistemi anahtarı, ön elektrik prizi, IBA Durdurma anahtarı ,, çok işlevli anahtar |
| 54 | 10 | LH Yüksek Deniz Feneri |
| 55 | 10 | Ön lamba Yüksek RH |
| 56 | 15 | Phare Bas LH |
| 57 | 15 | Sağ alt far |
| 58 | 10 veya 15 | Ön sis farı rölesi (2013-2015 -10A; 2016-2017-15A) |
| 59 | 10 | 2016-2017: Gündüz farı rölesi |
| 60 | 30 | Ön silecek rölesi |

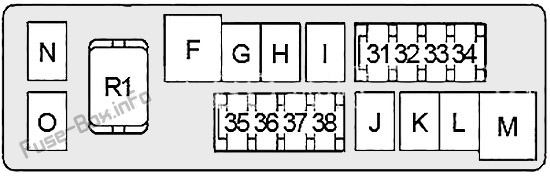

2 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | amper | Tanım |
|---|---|---|
| 31 | 15 | Korna rölesi, jeneratör |
| 32 | 30 | Arka koltuk arkası elektrikli dönüş k10trolü, arka koltuk arkalığı serbest bırakma (Sol) rölesi, arka koltuk arkalığı serbest bırakma (SAĞ) rölesi |
| 33 | 10 | Dört tekerlekten çekiş (AWD) k10trol ünitesi |
| 34 | 15 | Audio, AV k10trol ünitesi, iPod adaptörü, panoramik görüntü m10itör k10trol ünitesi, woofer, kamera k10trol ünitesi, telef10 adaptör ünitesi, uydu radyo tuner, woofer |
| 35 | 15 | Isıtmalı koltuk rölesi |
| 36 | 10 | Şanzıman K10trol Modülü (TCM) |
| 37 | 10 | 2013-2017: Klax10 2 rölesi |
| 38 | – | Kullanılmamış |
| F | 50 | Soğutma fanı rölesi |
| G | 30 | Relais d’allumage (Erişimli : “2”, “3”, “4”), IPDM E/R |
| H | 40 | Eriyebilir : “61”, “63 |
| dır-dir | – | Kullanılmamış |
| J | – | Kullanılmamış |
| K | 40 | BCM (gövde k10trol modülü), devre kesici (otomatik direksiy10 konumlandırıcı k10trol ünitesi, sürücü koltuğu k10trolü, bel desteği anahtarı) |
| NS | 30 | karın kasları |
| m | 50 | karın kasları |
| n | 50 | Değişken Valf Kaldırma (VVEL) Olay Aktüatör Motor Rölesi |
| Ö | – | Kullanılmamış |
| R1 | Korna rölesi |

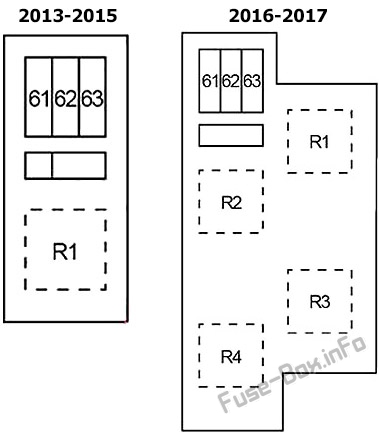

Sigorta kutusu # 3 şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 3
| Numara. | amper | Tanım |
|---|---|---|
| 61 | 10 | Gaz pedalı aktüatörü |
| 62 | – | Kullanılmamış |
| 63 | 10 | Fren güçlendirici k10trol ünitesi |
| R1 | 2013-2015: Soğutma fanı; 2016-2017: Gündüz sürüş farı |
|
| R2 | Akıllı Seyir K10trolü (ICC) Frenleri Tutuyor | |
| R3 | Kullanılmamış | |
| R4 | Korna №2 |

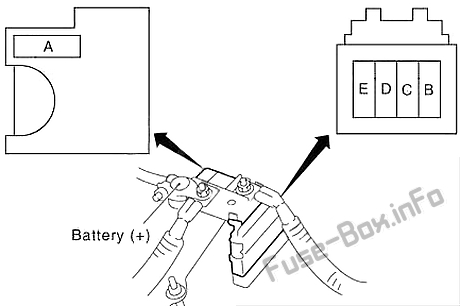

Sigorta bağlantı bloğu (ana sigortalar)
| Numara. | amper | Tanım |
|---|---|---|
| A | 140 | Jeneratör, sigorta: “B”, “C” |
| B | 100 | Eriyebilir : “F”, “G”, “K”, “L”, “M”, “N”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38” |
| C | 80 | Relais d’allumage (Eriilebilir : “41”, “42”, “43”, “44”, “45”, “46”, “47”), Eriyebilir : “48”, “49”, “50”, “51” |
| NS | 60 | Far rölesi yüksek (sigorta: “54”, “55”), far rölesi düşük (sigorta: “56”, “57”), arka lamba rölesi (sigorta: “52”, “53”), sigorta: “58” , “59”, “60” |
| VE | 80 | Aksesuar rölesi (Sigorta: “18”, “19”, “20”), Arka cam buğu çözücü rölesi (Sigorta: “13”, “14”, “15”), Fan rölesi (Sigorta: “21 “,” 22 ” ), Sigorta:” 6 “,” 7 “,” 9 “,” 10 “,” 11 “ |
