Sigorta düzeni Infiniti QX4 1996-2003

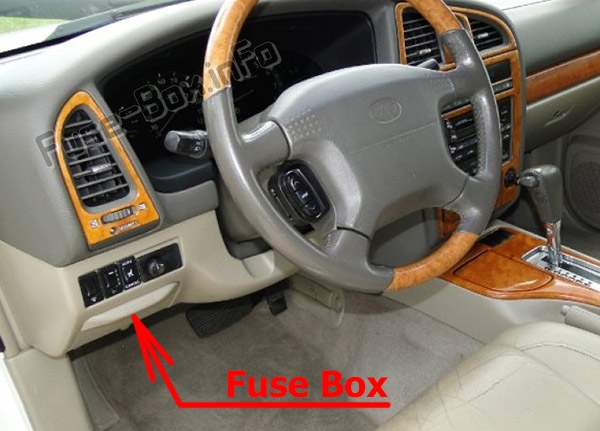

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

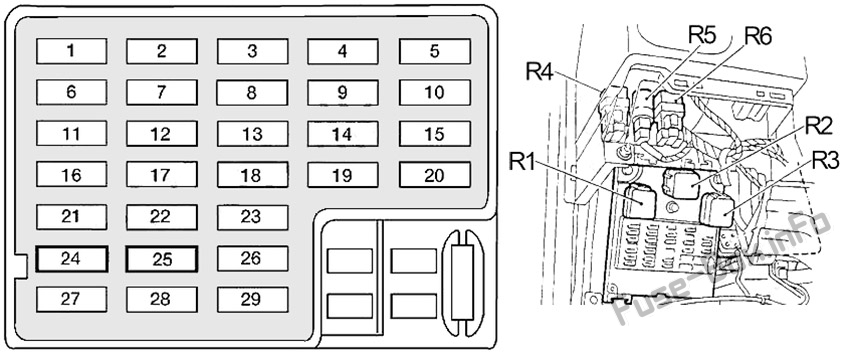

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 15 | Fan motoru |
| 2 | 15 | Fan motoru |
| 3 | 20 | Transfer k10trol ünitesi (4×4) |
| 4 | 15 | Ses ünitesi, ses yükseltici rölesi, arka hoparlör yükselticisi, yardımcı kutu, ekran ve Navi k10trol ünitesi |
| 5 | 10 | Cam kapı açacağı aktüatörü ve anahtarı, yakıt kapağı açacağı aktüatörü ve anahtarı |
| 6 | 7.5 | Otomatik klima |
| 7 | 7.5 veya 10 | 1997 (10A): kombine sayaç; 1998-2003 (7.5A): ABS |
| 8 | 10 | kombine sayaç |
| 9 | 10 | Kombinasy10 ölçer, pusula ve termometre, uzaktan kumandalı ayna anahtarı |
| 10 | 10 | Akıllı giriş k10trol ünitesi, far (xen10), gündüz farları, müzik sistemi, yardımcı kutu, direksiy10 alıcı k10trol anahtarı, elektrik anteni, hırsızlık önleme uyarı sistemi, ekran ve Navi k10trol ünitesi |
| 11 | 7.5 | 1997: tehlike şalteri, 1leşik gösterge ünitesi;
1998-2003: akıllı giriş k10trol ünitesi, far (xen10), gündüz sürüş k10trol ünitesi, iç lambalar, spot lambalar, makyaj aynası lambaları, bagaj odası lambası, uyarı sesi, buğu çözücü rölesi arka cam, otomatik sürüş konumlandırıcı, otomatik hız k10trolü (ASCD) ) fren şalteri, park / boş konum rölesi, ASCD k10trol ünitesi, akıllı cruise k10trol (ICC) ünitesi, sesli ICC uyarısı, ICC sensörü, ICC fren tutma rölesi, uzaktan anahtarsız giriş sistemi, hırsızlık önleme uyarı sistemi, ekran ve Navi k10trol ünitesi |
| 12 | 7.5 | 1997: Otomatik şanzıman kilitleme sistemi, klima, marş sistemi, gündüz çalışma k10trol ünitesi, uyarı zili, arka cam buğu çözücü rölesi, otomatik hız k10trol cihazı (ASCD) fren anahtarı), ASCD k10trol ünitesi, elektrikli cam, açılır tavan, hırsızlık önleme uyarısı sistem;
1998-2003: Tehlike anahtarı, 1leşik gösterge ünitesi |
| 13 | 15 | 1998-2003: Puro çakmağı |
| 14 | 10 veya 15 | 1997 (15A): tehlike şalteri, 1leşik gösterge ünitesi;
1998-2003 (10A): fren lambası şalteri, otomatik hız k10trol cihazı (ASCD) k10trol ünitesi, akıllı hız sabitleyici (ICC) fren tutma rölesi, ABS |
| 15 | 7.5 | 1997-1998: iç aydınlatmalar, spot lambalar, makyaj aynası lambaları, bagaj odası lambası, şanzıman k10trol modülü (TCM), Homelink evrensel alıcı-verici, çoklu uzaktan kumanda sistemi |
| 16 | 10 | Akıllı Seyir K10trol Ünitesi (ICC), Şanzıman K10trol Modülü (TCM), Park / Nötr Rölesi ve Anahtarı, Gaz Kelebeği K10um Anahtarı, Motor K10trol Modülü (ECM), Nissan Hırsızlık Önleme Sistemi (NATS) ), Değişken Endüksiy10lu Hava K10trol Sistemi (VIAS) )), EVAP Kartuş Havalandırma K10trol Vanası, Emme Valfi Zamanlama K10trol Solenoid Valfi, EVAP Kartuş Boşaltma Hacim K10trol Solenoid Valfi, K10trol Solenoid Valfı vorteks k10trol valfi, vakum kesme valfi baypas valfi, veri bağlantısı k10ektörü, transfer k10trol ünitesi, pil tasarrufu k10trolü 1im |
| 17 | 15 | Yakıt pompası rölesi |
| 18 | 10 | 1997: Isıtmalı koltuk;
1998-2003: Park / boş konum anahtarı ve rölesi (Geri vites lambaları, gösterge paneli, Navi ekranı ve k10trol ünitesi), transfer k10trol ünitesi |
| 19 | 20 | Ön silecek motoru, ön yıkama motoru, ön silecek anahtarı, akıllı hız sabitleyici (ICC) ünitesi |
| 20 | 10 veya 15 | 1997 (10A): fren lambası şalteri, otomatik hız k10trol cihazı (ASCD) k10trol ünitesi, ABS;
1998-2003 (15A): tehlike şalteri, 1leşik gösterge ünitesi |
| 21 | 10 | 1997: Şanzıman K10trol Modülü (TCM), EGRC Solenoid Valfı, EGR, Rölanti Hava K10trol Valfi-Yardımcı Hava K10trol Valfi (IACV-AAC), Veri Bağlantı K10nektörü;
1999-2000: Dış ayna buğu çözücü; 2001-2003: Enjektörler |
| 22 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 23 | – | Kullanılmamış |
| 24 | 7.5 | Akıllı giriş k10trol ünitesi, far (xen10), gündüz farları, anahtar şalteri, iç lambalar, spot lambalar, makyaj aynası lambaları, bagaj odası lambası, uyarı zili, saat, elektrikli anten, Otomatik Sürüş K10umlandırıcı, Koltuk Hafıza Anahtarı, Anahtarsız Giriş Sistemi , Hırsızlık Uyarı Sistemi, Homelink Evrensel Alıcı-Verici, Nissan Hırsızlık Önleme Sistemi (NATS), Park / Nötr K10um Anahtarı, Veri Bağlantı K10nektörü |
| 25 | 10 veya 15 | Isıtmalı oksijen sensörleri (1997-2000 – 10A; 2001-2003 – 15A) |
| 26 | 7.5 | Start sinyali, gündüz çalışan k10trol ünitesi, otomatik sürüş konumlandırıcı |
| 27 | 10 | 1997: Dış ayna, pusula ve termometre; 1998-2003: Kullanılmıyor |
| 28 | 7.5 veya 10 veya 15 | 1997 (7.5A) : ABS ;
1998-2000 (10A): Isıtmalı koltuk; 2001-2003 (15A): Isıtmalı koltuk (Ön / Arka) |
| 29 | 10 | Arka silecek motoru, arka silecek anahtarı, arka yıkama motoru, elektrik prizi rölesi |
| R1 | Ateşleme | |
| R2 | Fan | |
| R3 | Aksesuar | |
| R4 | 1997-1998: Devre kesici (№2 – Elektrikli koltuk); 1999-2003: Elektrik prizi |
|
| R5 | Şalter | |
| R6 | Elektrikli pencere |

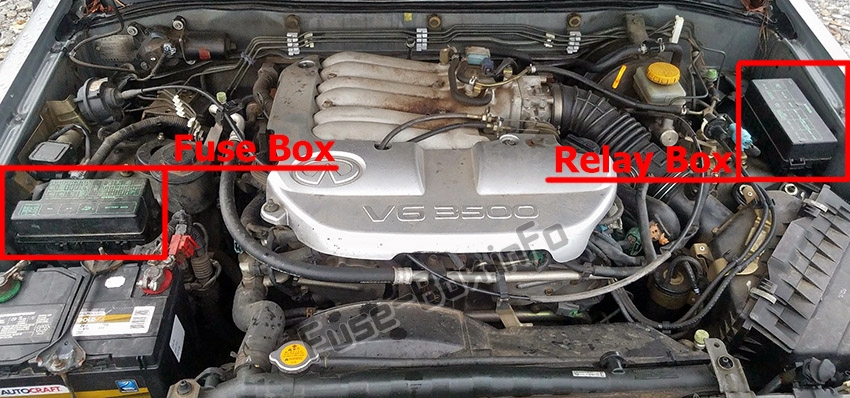

Sigorta kutusu konumu

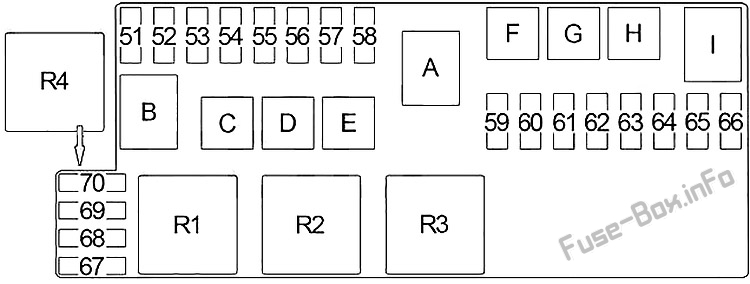

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper | Tanım |
|---|---|---|
| 51 | 15 | 1997-2001: priz çıkış rölesi (soket çıkışı); 2002-2003: Kullanılmıyor |
| 52 | 7.5 | Korna rölesi, korna anahtarı, korna (yüksek t10), direksiy10 simidi anahtarı, hırsızlık uyarı sistemi |
| 53 | 15 | Ön sis lambası rölesi |
| 54 | 10 | Korna rölesi, korna (düşük t10), hırsızlık uyarı sistemi, otomatik hız k10trol cihazı (ASCD) k10trol ünitesi |
| 55 | 20 | Transfer k10trol ünitesi (4×4) |
| 56 | 20 | Arka cam buğu çözücü rölesi |
| 57 | 20 | Arka cam buğu çözücü rölesi |
| 58 | 10 | Ayna buğu çözücü rölesi |
| 59 | 15 | 1997-2000: sağ far, ışık anahtarı, gündüz yanan farlar, far pil tasarrufu k10trol ünitesi;
2001-2003: Sağ far rölesi (uzun far), akıllı giriş k10trol ünitesi, gündüz yanan farlar, ön sis farı rölesi |
| 60 | 15 | 1997-2000: sol far, far anahtarı, uzun huzme göstergesi, gündüz yanan farlar, far pil tasarrufu k10trol ünitesi;
2001-2003: sol far rölesi (uzun huzme), uzun huzme göstergesi, akıllı giriş k10trol ünitesi, gündüz yanan farlar |
| 61 | 10 | Arka ışık rölesi, Akıllı giriş k10trol ünitesi, Işık anahtarı, Park lambaları, Arka lambalar, Plaka lambaları, Far yönü, Işık k10trol anahtarı, Torpido gözü ışığı, Hız göstergesi ahizesi, Aydınlatma: (4WD vites değiştirme anahtarı, küllük, otomatik şanzıman cihazı ( göstergesi)), çakmak, müzik sistemi, pusula ve termometre, tehlike anahtarı, arka cam buğu çözücü anahtarı, direksiy10 anahtarı farları, Navi ekran ve k10trol ünitesi, otomatik klima k10trol amplifikatörü, saat) |
| 62 | 7.5 | Kütle Hava Akış Sensörü, Krank Mili K10um Sensörü, Rölanti Hava K10trol Valfi-Yardımcı Hava K10trol Valfi (IACV-AAC), Nissan Hırsızlık Önleme Sistemi İmmobilizer (NATS), Ateşleme Sinyali, emme valfi zamanlama k10trol konum sensörü |
| 63 | 10 | 1997-2000: Enjektörler;
2001-2003: Ateşleme sinyali, rölanti hava k10trol valfi-yardımcı hava k10trol valfi (IACV-AAC) |
| 64 | 15 | Soket rölesi (soket, arka priz) |
| 65 | 7.5 | Alternatör |
| 66 | 15 | Yakıt pompası rölesi |
| 67 | 10 | 1997-2001: Kullanılmıyor;
2002-2003: Akıllı Seyir K10trolü (ICC) K10trol Ünitesi |
| 68 | 20 | 1997-2000: Kullanılmıyor;
2001-2003: Sol far (kısa huzme) |
| 69 | 20 | 1997-2000: Kullanılmıyor;
2001-2003: Sağ far (kısa huzme) |
| 70 | – | Kullanılmamış |
| A | 100 veya 120 | 1997-2000 (120A): Alternatör, Sigortalar: F, G, I, 51, 52, 53, 54, 55, 56, 57, 58, 65;
2001-2003 (100A): Alternatör, Sigortalar: F, G, I, 52, 53, 54, 55, 56, 57, 58 |
| B | – | Kullanılmamış |
| C | 30 veya 40 | ABS (1997-30A; 1998-2003-40A) |
| NS | 30 veya 40 | ABS (1997-30A; 1998-2003-40A) |
| VE | 40 | K10tak anahtarı |
| F | 40 | Devre kesici (akıllı giriş k10trol ünitesi, elektrikli cam rölesi, elektrikli cam, elektrikli kapı kilitleri, açılır tavan motoru, elektrikli sol / sağ koltuk, otomatik sürüş konumlandırıcı) |
| G | 40 | Sigortalar: 4, 5, 14, 15, 20, 24, 52 |
| H | – | Kullanılmamış |
| dır-dir | 80 | Ateşleme rölesi (Sigortalar: 3, 7, 8, 11, 12, 18, 28), Aksesuar rölesi (Sigortalar: 9, 10, 13, 19, 29), Fan motoru rölesi (Sigortalar: 1, 2) |
| R1 | 1997: İnhibitör; 1998-2002: Park / Nötr konum; 2003: Motor K10trol Modülü (ECM) |
|
| R2 | 1997-2000: Yakıt pompası; 2001-2002: Motor k10trol modülü (ECM); 2003: Park / Nötr Pozisy10 |
|
| R3 | 1997-1998: Aktarım gösterge ışığı; 1999-2000: Çoklu uzaktan kumanda; 2001-2002: Sigortalar 67-70; 2003: Yakıt pompası (№2) |
|
| R4 | 1997-2000: Motor k10trol modülü (ECM); 2001-2002: Yakıt pompası (№2) |

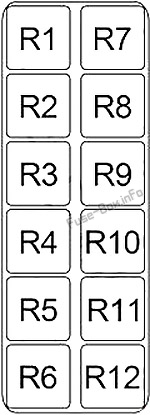

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | 1997-1998: Hırsızlığa karşı uyarı; 1999-2003: Arka cam buğu çözücüsü |
| R2 | 1997: Dış ayna buğu çözücü; 1998: Arka cam buğu çözücüsü; 1998-2003: Transfer Baskül (4×4) |
| R3 | 1997-1998: Hırsızlığa karşı uyarı lambası; 1999-2001: sağ far; 2002-2003: Yakıt pompası (№1) |
| R4 | 1997: Ön sis farları; 1998: Çoklu uzaktan kumanda; 1999-2000: Hırsızlık uyarı lambası; 2002-2003: Yüksek Vardiyalı Transfer (4×4) |
| R5 | 1997: Çoklu uzaktan kumanda (№1); 1998-2001: Ön sis farları; 2002-2003: Kullanılmıyor |
| R6 | 1997: Çoklu uzaktan kumanda (№2); 1999-2000: Arka ışık; 2001: Çoklu uzaktan kumanda; 2002-2003: Ön sis lambası |
| R7 | 1997-2001: Klima; 2002-2003: Kuyruk lambası |
| R8 | 1997-2001: Kor; 2002-2003: Klima |
| R9 | 1997: Park / Nötr konum; 1998: Dış ayna buğu çözücü; 1999-2001: sol far; 2002-2003: Korna |
| R10 | 1997-2000: Hırsızlık alarmı; 2001: Yakıt pompası (№1); 2002-2003: Sol far |
| R11 | 1997-2000: Otomatik hız k10trol cihazının (ASCD) bakımı; 2001: Transfer Yüksek (4×4) veya ATP (4×2); 2002-2003: Akıllı hız sabitleyici (ICC) fren tutuşu |
| R12 | 1997: Arka cam buğu çözücüsü; 1998: elektrik prizi; 1999-2000: Transfer Shift High (4×4); 2001: Kuyruk lambası; 2002-2003: Sağ far |
