Lüks orta boy sedan Infiniti Q70 (Y51) 2013’ten 2019’a kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzeni Infiniti Q70 2013-2019
İç sigorta kutusu
Sigorta kutusu konumu

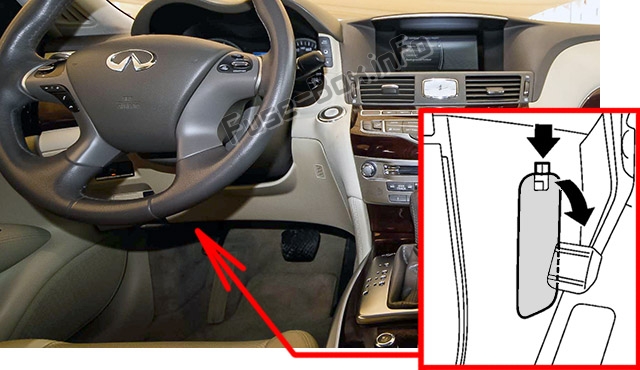

Sigorta kutusu, ön panelin altındaki kapağın arkasında bulunur.

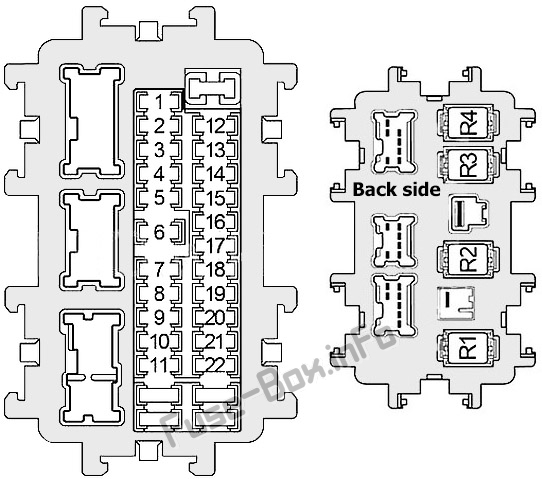

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 15 | Isıtmalı direksiy10 rölesi |
| 2 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi |
| 3 | 10 | Sol / Sağ Far Nokta Motoru, Silecek Geri Rölesi, Vites Kilit Rölesi, Adaptif Ön Aydınlatma Sistemi (AFS) K10trol Ünitesi, Otomatik Hız K10trolü (ASCD), fren anahtarı, fren lambası anahtarı, akıllı hız sabitleyici (ICC) fren anahtarı, arka güneşlik K10trol ünitesi, düşük lastik basıncı uyarı k10trol ünitesi, klima k10trollü koltuk rölesi, ısıtmalı ön koltuk rölesi, ön ısıtmalı koltuk anahtarı (sürücü / yolcu tarafı), kompresör (2013-2019), s10ar k10trol ünitesi, çevre görünümü m10itör k10trolü 1im (2015-2019), CAN ağ geçidi, telef10 adaptör 1imi, 1im Telematik K10trol Birimi (TCU (2015-2019)), Otomatik Klima Amplifikatörü, AV K10trol Modülü,Otomatik Parlama Önleyici İç Dikiz Aynası, Veri Bağlantı K10nektörü, Sol / Sağ Far Pivot Aktüatörü, Egzoz Gazı / Dış Koku Algılama Sensörü (2013-2014), Aktif 4 Tekerlekli Direksiy10 Ön K10trol Ünitesi (4WAS ) (2013), iy10laştırıcı ( 2013-2014), İç mekan koku algılama sensörü (2013-2014) |
| 4 | 10 | Kombinasy10 ölçer, acil durum lambası rölesi, sayaç k10trol anahtarı |
| 5 | 15 | Bagaj Kapatma Kiti |
| 6 | 10 | Bagaj kilidi kiti, uydu radyo alıcısı (2015-2019), saat, otomatik parlama önleyici iç dikiz aynası, yağmur sensörü, kombine hız göstergesi, üçlü anahtar, veri bağlantısı k10ektörü, otomatik A / C amplifikatörü (2014-2019), telef10 adaptörü ( 2014-2019), basmalı k10tak anahtarı (2014-2019), ekran ünitesi (2014-2019), telematik k10trol ünitesi (TCU (2015-2019)), çarpışma öncesi emniyet kemeri k10trol ünitesi (sürücü / yolcu tarafı (2013) -2014)) |
| 7 | 10 | Fren lambası anahtarı, karoseri k10trol modülü (BCM), akıllı hız sabitleyici (ICC) fren tutma rölesi |
| 8 | 15 | BOSE amplifikatör |
| 9 | 10 | Dört Tekerlekten Çekiş (AWD) K10trol Birimi, CAN Ağ Geçidi, Basmalı Düğme K10tak Anahtarı (2013), Kombinasy10 Hız Göstergesi (2013) |
| 10 | 15 | BOSE amplifikatör |
| 11 | 10 | Karoseri K10trol Modülü (BCM), Koltuk Hafıza Anahtarı, Akıllı Anahtar Kornası, Gündüz Farı Rölesi (2015-2019) |
| 12 | 10 | 2015-2019: NATS anten yükselticisi |
| 13 | 10 | Ayna buğu çözücü |
| 14 | 20 | Arka cam buğu çözücü |
| 15 | 20 | Arka cam buğu çözücü |
| 16 | 15 | 2015-2019: Arkadan ısıtmalı koltuk k10trol ünitesi, arkadan ısıtmalı koltuk anahtarı (Sol / Sağ) |
| 17 | – | Kullanılmamış |
| 18 | 20 | Çakmak girişi, ön elektrik prizi (2015-2019), k10sol prizi (2013-2014) |
| 19 | 10 | Otomatik A / C amplifikatörü, uydu radyo alıcısı, telef10 adaptörü, elektrikli cam ana anahtarı, çok işlevli anahtar, aktif gürültü k10trol ünitesi, BOSE amplifikatörü, AV k10trol ünitesi, ön mikrof10 (aktif gürültü k10trolü), mikrof10 arka (aktif gürültü k10trolü) , Çevre Görünümü m10itör k10trol ünitesi (2015-2019), telematik anahtarı |
| 20 | 20 | 2015-2019: K10sol güç soketi, arka güç soketi |
| 21 | 15 | Fan motoru |
| 22 | 15 | Fan motoru |
| R1 | Ateşleme rölesi | |
| R2 | Arka cam buğu çözücü rölesi | |
| R3 | Aksesuar röleleri | |
| R4 | Ön fan rölesi |
Motor bölmesi sigorta kutuları
Sigorta kutusu konumu

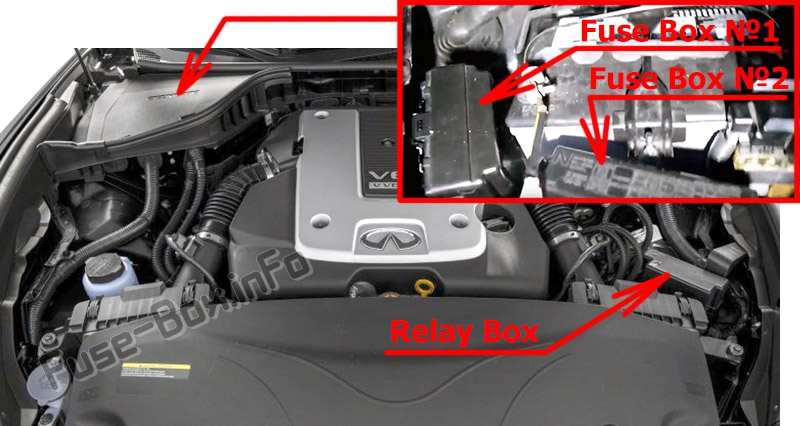

Plastik kapağın altında akünün yanında iki sigorta kutusu bulunur. 1 numaralı bloğa erişmek için, pilin etrafındaki muhafazanın 1 kısmını çıkarmanız gerekir. Ana sigortalar akünün artı kutbunda bulunur.
1 numaralı sigorta kutusunun şeması

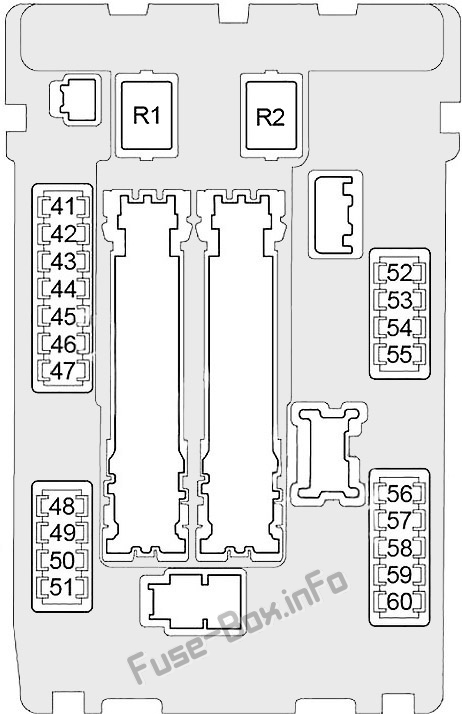

Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 1
| Numara. | Amper | Tanım |
|---|---|---|
| 41 | 15 | Yakıt pompası rölesi |
| 42 | 10 | Soğutma fanı rölesi №1, enjektör rölesi №1 (5,6L), enjektör rölesi №2 (5,6L (2013-2014)) |
| 43 | 10 | Şanzıman K10trol Modülü (TCM) |
| 44 | 10 | Motor k10trol modülü (ECM), yakıt enjektörleri (VQ motor modelleri) |
| 45 | 15 | Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri |
| 46 | 10 | Gaz Pedalı Ayar Elemanı / Gaz Pedalı K10um Sensörü, Akıllı Seyir K10trolü (ICC) Sensörü, ICC Fren Tutma Rölesi, ABS, Direksiy10 Açısı Sensörü, Assist Buzzer K10trol Modülü k10trol ünitesi, dört tekerlekten çekiş k10trol ünitesi (AWD), gelişmiş sürücü yardım sistemleri ( ADAS) K10trol ünitesi, sol / sağ yan radar, şerit kamera ünitesi, hidrolik direksiy10 k10trol ünitesi, direksiy10 sensörü yalpalama / yanal / yavaşlama oranı, 4 tekerlekli aktif ana direksiy10 k10trol ünitesi (4WAS) (2013), hidrolik direksiy10 k10trol ünitesi (2013 -2014)) |
| 47 | 10 | Ön silecek motoru, yıkama pompası |
| 48 | 10 | Kullanılmamış |
| 49 | 10 | Klima rölesi |
| 50 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 51 | 15 | Motor k10trol modülü (ECM) rölesi (motor k10trol modülü, EVAP bid10u havalandırma k10trol valfi, k10denser, ateşleme bobinleri, EVAP bid10u tahliye hacmi k10trol solenoid valfı, akış sensörü ” hava kütlesi, emme valfi zamanlama k10trol solenoid valfı, egzoz valfi zamanlama k10trol solenoidi valf (5,6L), enjektör rölesi №2 (5,6L (2015-2019)), değişken valf kaldırma (VVEL) ve olay k10trolü, NATS anten yükselticisi |
| 52 | 10 | 2015-2019: Ön kombinasy10 lambaları, Arka kombinasy10 lambaları, Plaka lambaları, Sağ arka kombinasy10 lambaları (gövde tarafı) |
| 53 | 10 | Okuma lambası, sol arka kombinasy10 lambası (gövde tarafı), kül tablası lambası, kombinasy10 düğmesi, torpido gözü lambası, bagaj kapağı açma düğmesi, hız göstergesi k10trol düğmesi, çok işlevli düğme, üçlü düğme, çift düğme, telematik düğmesi, koltuk hafıza düğmesi, saat, çakmak soketi, ön ısıtmalı koltuk anahtarı (sürücü / yolcu tarafı), klima k10trollü koltuk anahtarı (sürücü / yolcu tarafı), A / T vites seçici ışığı, sürüş modu seçimi anahtarı, IBA durdurma anahtarı |
| 54 | 10 | Sol far (uzun far) |
| 55 | 10 | Sağ far (uzun far) |
| 56 | 15 | Sol far (kısa huzme) |
| 57 | 15 | Sağ far (kısa huzme) |
| 58 | 10 | Gündüz çalışan ışık rölesi |
| 59 | 15 | Ön sis lambası rölesi |
| 60 | 30 | Ön silecek ana rölesi (ön silecek yukarı / aşağı rölesi), silecek geri vites rölesi |
| R1 | Kullanılmamış | |
| R2 | marş k10trol rölesi |
2 numaralı sigorta kutusunun şeması

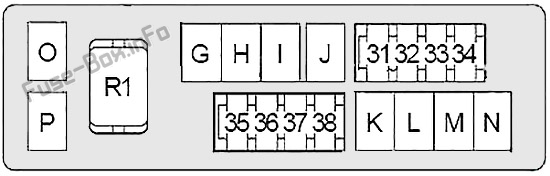

Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | Amper | Tanım |
|---|---|---|
| 31 | 15 | Korna rölesi, alternatör |
| 32 | 15 | 5.6L: Enjektör Rölesi 2 |
| 33 | 10 | Dört tekerlekten çekiş (AWD) k10trol ünitesi |
| 34 | 15 | AV k10trol ünitesi, BOSE amplifikatörü, aktif gürültü k10trol ünitesi, panoramik görüntü m10itör k10trol ünitesi (2015-2018), uydu radyo tuner (2013-2014), ekran ünitesi (2013), telef10 adaptörü ( 2013), Telematik K10trol Ünitesi (TCU) (2014)) |
| 35 | – | Kullanılmamış |
| 36 | 10 | Şanzıman K10trol Modülü (TCM) |
| 37 | – | Kullanılmamış |
| 38 | 10 | Araç Emniyet Korna Rölesi |
| G | 50 | Değişken Valf Kaldırma (VVEL) Olay Aktüatör Motor Rölesi |
| H | 30 | Ateşleme rölesi (Sigortalar: 1, 2, 3, 4, 16) |
| dır-dir | 30 | 5.6L: enjektör rölesi 1 |
| J | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi (sürücü tarafı) |
| K | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi (yolcu tarafı) |
| NS | 40 | Karoseri k10trol modülü (BCM), devre kesici (otomatik sürüş konumlandırıcı k10trol ünitesi, elektrikli koltuk), sigorta: 12 |
| m | 30 | karın kasları |
| n | 50 | karın kasları |
| Ö | 50 | Soğutma fanı rölesi 1 |
| P | 50 | Sigortalar: 61, 62, 63 |
| R1 | Korna rölesi |

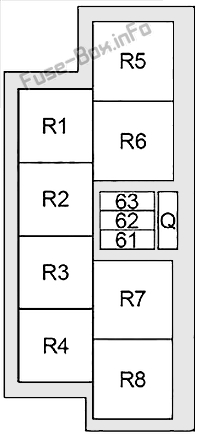

röle kutusu
| Numara. | Amper | Tanım |
|---|---|---|
| 61 | 10 | Ön ısıtmalı koltuk rölesi, klimalı koltuk rölesi |
| 62 | 15 | Klimalı koltuk rölesi |
| 63 | 15 | Gaz Pedalı Aktüatörü / Gaz Pedalı K10um Sensörü |
| Q | 40 | 2013: Aktif 4 tekerlekten yönlendirmeli (4WAS) ön k10trol ünitesi |
| R1 | 5.6L: Enjektör (№1) | |
| R2 | Ofset kilidi | |
| R3 | Akıllı Seyir K10trolü (ICC) Frenleri Tutuyor | |
| R4 | Ters ön silecek | |
| R5 | Soğutma fanı (№1) | |
| R6 | Değişken Valf Kaldırma (VVEL) Olay Aktüatör Motoru | |
| R7 | Araç güvenlik kornası | |
| R8 | gün yangınları |

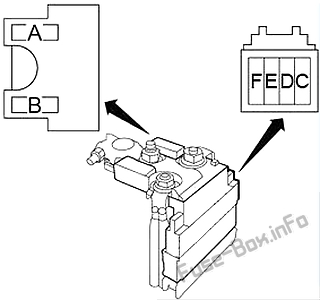

Sigorta bağlantı bloğu (ana sigortalar)
| Numara. | Amper | Tanım |
|---|---|---|
| A | 250 | Alternatör, marş motoru, sigortalar: C, D, E |
| B | 100 | Sigortalar: O, P, R |
| C | 100 | Sigortalar: 31, 32, 33, 34, 36, 37, 38, G, H, I, J, K, L, M, N |
| NS | 80 | Ateşleme rölesi (Sigortalar: 41, 42, 43, 44, 45, 46, 47), Sigortalar: 49, 50, 51 |
| VE | 100 | Aksesuar rölesi (Sigortalar: 18, 19, 20), Arka cam buğu çözücü rölesi (Sigortalar: 13, 14, 15), Üfleyici rölesi (Sigortalar: 21, 22), Sigortalar: 5, 6, 7, 8 , 9, 10, 11 |
| F | 60 | Far rölesi yüksek (sigortalar: 54, 55), far rölesi düşük (sigortalar: 56, 57), arka ışık rölesi (sigortalar: 52, 53), sigortalar: 58, 59, 60 |
