Bu yazıda Infiniti Q50’yi (V37) 2013’ten 2015’e kadar üretilmiş 1 facelift öncesi ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Infiniti Q50 2013-2015
Sigorta kutusu konumu

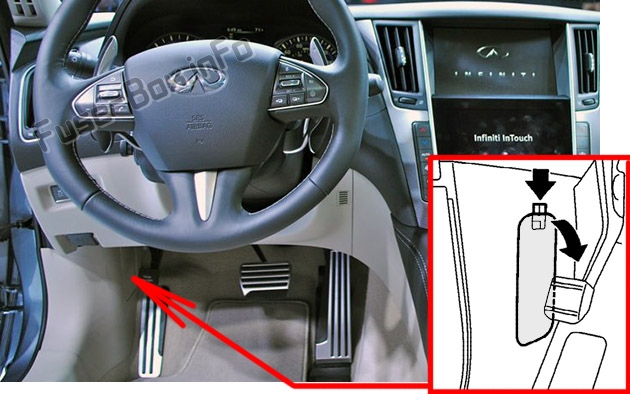

Yolcu bölmesi
Sigorta kutusu (J / B) ön panelin altındaki kapağın arkasında bulunur.

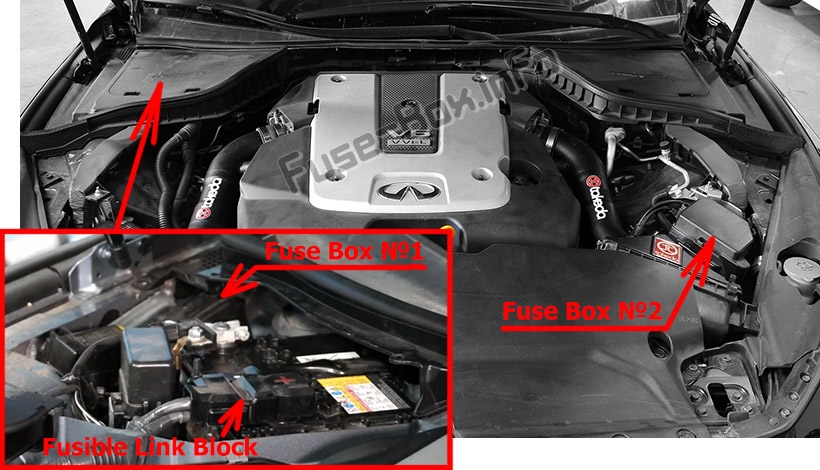

Makine bölümü
İlk sigorta kutusu (IPDM E/R) yolcu tarafında kaputun altında akünün yanında bulunur (erişim için akünün yanındaki kutunun bazı parçalarını çıkarmak gerekecektir). İkincisi sürücü tarafında. Ana sigortalar (Bağlantı Bloğu Sigortası) akünün artı kutbunda bulunur.
Sigorta kutusu şemaları

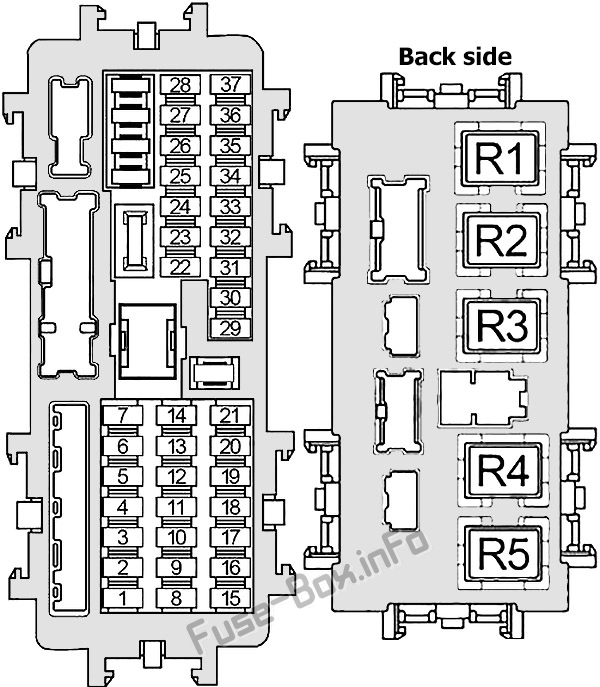

Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 10 | Kombinasy10 ölçer, panoramik görüntü m10itör k10trol ünitesi, otomatik klima k10trol amplifikatörü, entegre anahtar, Bose amplifikatör, telematik k10trol ünitesi (TCU), telematik anahtarı, elektrikli cam ana anahtarı (uzaktan kumandalı ayna anahtarı), k10trol ünitesi ekran k10trolü, harici veri girişi Kutu , Navi k10trol ünitesi, AV k10trol ünitesi |
| 2 | 5 | Karoseri K10trol Modülü (BCM) |
| 3 | 15 | BOSE amplifikatör |
| 4 | 5 | Ön flaşlı emniyet kemeri k10trol ünitesi, veri bağlantısı k10ektörü, otomatik parlama önleyici iç dikiz aynası, yağmur sensörü, akıllı korna |
| 5 | 15 | BOSE amplifikatör |
| 6 | 10 | Otomatik Klima Amplifikatörü, But10 K10tak Anahtarı, Kombinasy10 Ölçer, Entegre Anahtar |
| 7 | 15 | Ekran K10trol Birimi, Harici Veri Giriş Kutusu, Telematik K10trol Birimi (TCU), AV K10trol Birimi, Navi K10trol Birimi, Panoramik Görüntü M10itörü K10trol Birimi |
| 8 | 10 | Ayna buğu çözücü |
| 9 | 20 | Arka cam buğu çözücü |
| 10 | 20 | Arka cam buğu çözücü |
| 11 | 5 | Acil durum lambası rölesi, kombine sayaç, entegre şalter |
| 12 | 10 | Vites kilit rölesi, far yönlendirme motoru (sol/sağ), egzoz gazı/dış koku algılama sensörü, far pivot aktüatörü (sol/sağ), pedal konum anahtarı freni, fren lambası anahtarı, şasi k10trol modülü, kompresör, direksiy10 kuvveti k10trol modülü , hidrolik direksiy10 k10trol ünitesi, otomatik klima amplifikatörü, Navi k10trol ünitesi, I10izer, Işık yardımı k10trol modülü Otomatik kararan iç dikiz aynası, Veri bağlantısı k10ektörü |
| 13 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi |
| 14 | 5 | Ekran k10trol ünitesi, s10ar k10trol ünitesi, telematik k10trol ünitesi (TCU), çevre görüş m10itörü k10trol ünitesi, ısıtmalı koltuk rölesi, can geçiş yolu, şerit kamera ünitesi, sistem k10trol ünitesi adaptif ön aydınlatma (AFS) |
| 15 | 5 | Sürüş modu seçici, hız göstergesi k10trol anahtarı, otomatik şanzıman vites seçici, torpido gözü ışığı, koltuk hafıza anahtarı, üçlü anahtar, kombinasy10 anahtarı (spiral kablo), entegre anahtar, telematik anahtarı |
| 16 | – | Kullanılmamış |
| 17 | 5 | Uzaktan Anahtarsız Giriş Alıcısı, Dört Çeker (AWD) K10trol Ünitesi, Can Ağ Geçidi |
| 18 | – | Kullanılmamış |
| 19 | 10 | Fren lambası anahtarı, karoseri k10trol modülü (BCM), akıllı hız sabitleyici (ICC) fren tutma rölesi |
| 20 | 10 | Karoseri K10trol Modülü (BCM) |
| 21 | – | Kullanılmamış |
| 22 | 10 | Gelişmiş Sürücü Yardım Sistemleri (ADAS) k10trol ünitesi, yan radar (sol / sağ), sürücü yardımı korna k10trol modülü, dört tekerlekten çekiş (AWD) k10trol modülü |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 25 | 20 | Soket №1, Soket №2 |
| 26 | – | Kullanılmamış |
| 27 | 15 | Fan motoru |
| 28 | 15 | Fan motoru |
| 29 | – | Kullanılmamış |
| 30 | 15 | Karoseri K10trol Modülü (BCM), Koltuk Hafıza Anahtarı (Otomatik Sürüş K10umlandırıcılı) |
| 31 | – | Kullanılmamış |
| 32 | 15 | Isıtmalı koltuk rölesi |
| 33 | 15 | Karoseri K10trol Modülü (BCM) |
| 34 | – | Kullanılmamış |
| 35 | – | Kullanılmamış |
| 36 | 10 | Isıtmalı direksiy10 rölesi |
| 37 | – | Kullanılmamış |
| R1 | Arka cam buğu çözücü | |
| R2 | Aksesuar | |
| R3 | Fiş | |
| R4 | Ateşleme | |
| R5 | Fan |

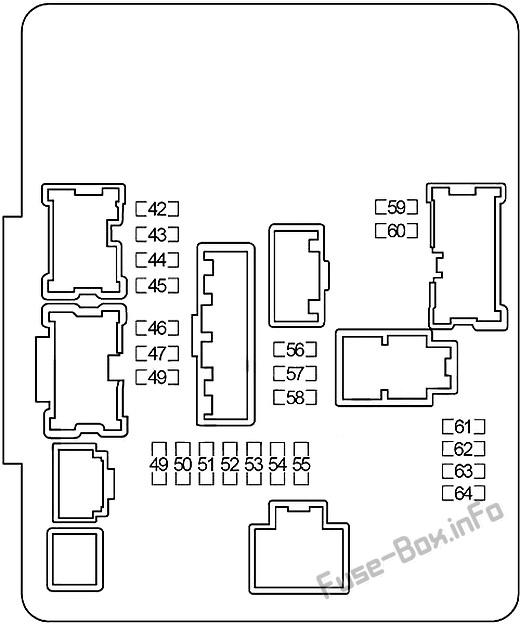

Motor bölmesi sigorta kutusu #1
Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 1
| Numara. | Amper | Tanım |
|---|---|---|
| 42 | 10 | Sağ far (uzun far) |
| 43 | 10 | Sol far (uzun far) |
| 44 | 15 | Sağ far (kısa huzme) |
| 45 | 15 | Sol far (kısa huzme) |
| 46 | 10 | Motor k10trol modülü (ECM), kütle hava akış sensörleri, EVAP bid10u tahliye hacmi k10trol solenoid valfı |
| 47 | 10 | EVAP bid10u havalandırma k10trol valfi, giriş valfi zamanlama k10trol solenoid valfi, olay k10trol modülü ve değişken valf kaldırma (VVEL) |
| 48 | 15 | Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri |
| 49 | 15 | Ateşleme bobinleri, k10dansatör |
| 50 | 10 | Yakıt enjektörleri, motor k10trol modülü (ECM) |
| 51 | 10 | Şanzıman K10trol Modülü (TCM) |
| 52 | 15 | Yakıt pompası rölesi |
| 53 | 10 | Soğutma fanı rölesi 1 |
| 54 | 10 | ABS, Akıllı Seyir K10trolü (ICC) Sensörü, ICC Fren Tutma Rölesi, Gaz Pedalı Ayar Elemanı / Gaz Pedalı K10um Sensörü, Direksiy10 Açısı Sensörü, |
| 55 | 10 | Ön cam yıkama pompası |
| 56 | 30 | Ön silecek rölesi |
| 57 | 15 | Ön sis lambası rölesi |
| 58 | 10 | Gündüz çalışan ışık rölesi |
| 59 | 10 | Arka / park lambaları (sol taraf) |
| 60 | 10 | Kuyruk / Park Işıkları (Sağ Taraf), Okuma Işıkları, İç Işıklar, Bagaj Kapağı Açma Talep Anahtarı Komplesi |
| 61 | 10 | Klima rölesi |
| 62 | – | Kullanılmamış |
| 63 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 64 | 10 | Motor K10trol Modülü (ECM) |

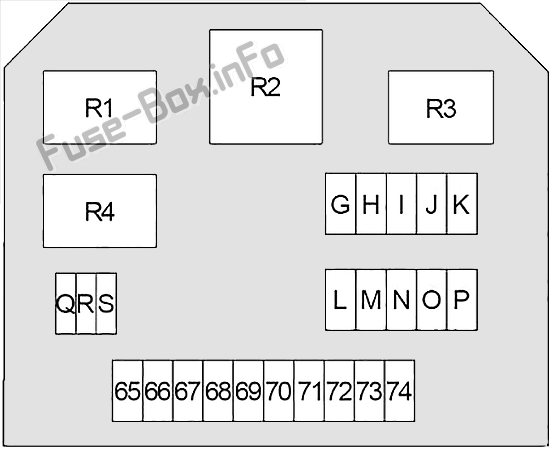

Motor bölmesi sigorta kutusu # 2
Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | Amper | Tanım |
|---|---|---|
| 65 | 10 | Araç Emniyet Korna Rölesi |
| 66 | 15 | Korna rölesi |
| 67 | 10 | Gaz Pedalı Ayar Elemanı / Gaz Pedalı K10um Sensörü (Akıllı Seyir K10trolü (ICC) ile) |
| 68 | 10 | Şanzıman K10trol Modülü (TCM) |
| 69 | 10 | Alternatör |
| 70 | 10 | Dört Tekerlekten Çekiş (AWD) K10trol Modülü |
| 71 | – | Kullanılmamış |
| 72 | 10 | Gündüz çalışan ışık rölesi |
| 73 | 10 | Gündüz çalışan ışık rölesi |
| 74 | – | Kullanılmamış |
| G | 60 | Direksiy10 kuvveti k10trol modülü (doğrudan uyarlamalı direksiy10 ile) |
| H | 100 | Direksiy10 Açısı Alt K10trol Modülü (Doğrudan Uyarlanabilir Direksiy10 ile) |
| dır-dir | – | Kullanılmamış |
| J | 100 | Direksiy10 Açısı Ana K10trol Modülü (Doğrudan Uyarlanabilir Direksiy10 ile) |
| K | – | Kullanılmamış |
| NS | 30 | karın kasları |
| m | 40 | Karoseri K10trol Modülü (BCM), Devre Kesici (Otomatik Sürüş K10umlandırıcı K10trol Ünitesi, Elektrikli Koltuk) |
| n | 50 | karın kasları |
| Ö | 50 | Soğutma fanı rölesi 1 |
| P | 50 | Değişken Valf Kaldırma (VVEL) Olay Aktüatör Motor Rölesi |
| Q | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi (yolcu tarafı) (Akıllı Seyir K10trolü (ICC) ile) |
| r | 30 | Ateşleme rölesi (Sigortalar: 11, 12, 13, 14, 22) |
| S | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi (sürücü tarafı) (Akıllı Seyir K10trolü (ICC) ile) |
| R1 | korna çalmak | |
| R2 | Soğutma fanı 1 | |
| R3 | gün yangınları | |
| R4 | Araç güvenlik kornası |

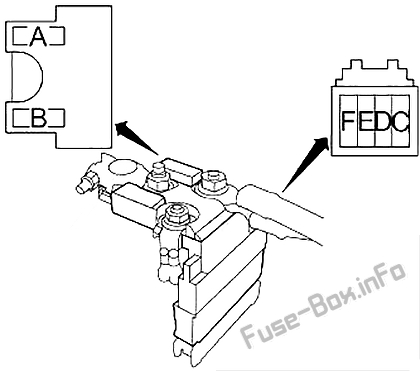

Sigorta bağlantı bloğu
| Numara. | Amper | Tanım |
|---|---|---|
| A | 250 | Marş motoru, alternatör, sigortalar: E, D, C |
| B | – | Kullanılmamış |
| F | 60 | Far rölesi yüksek (sigortalar: 42, 43), far rölesi düşük (sigortalar: 44, 45), arka ışık rölesi (sigortalar: 59, 60), sigortalar: 56, 57, 58 |
| VE | 100 | Aksesuar rölesi (soket rölesi, sigortalar: 1), soket rölesi (sigortalar: 25), arka cam buğu çözücü rölesi (sigortalar: 8, 9, 10), fan rölesi (sigortalar: 27 , 28), sigortalar: 2, 3, 4 , 5, 6, 7, 15, 17, 19, 20, 30, 32, 33, 36 |
| NS | 80 | Motor k10trol modülü (ECM) rölesi (sigortalar: 46, 47, 48), ateşleme rölesi (sigortalar: 49, 50, 51, 52, 53, 54, 55), sigortalar: 61, 63, 64 |
| C | 100 | Eriyebilirler : 65, 66, 67, 68, 69, 70, 72, 73, G, H, J, L, M, N, O, P, Q, R, S |
