Bu yazıda 1996’dan 2001’e kadar üretilen ikinci nesil Infiniti Q Serisini (FY33) ele alıyoruz. Burada
İçindekiler

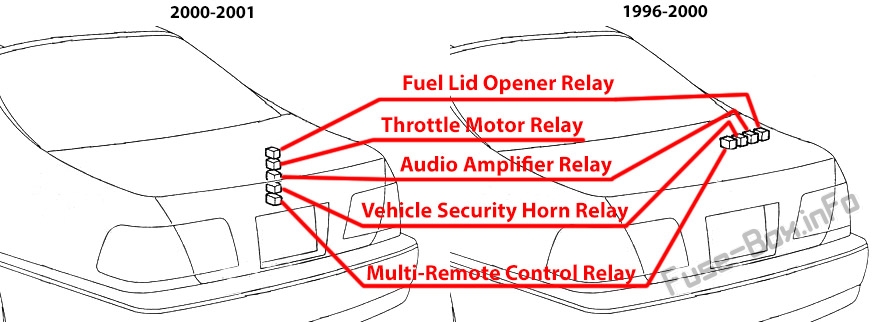

Sigorta düzeni Infiniti Q45 1996-2001
İç sigorta kutusu

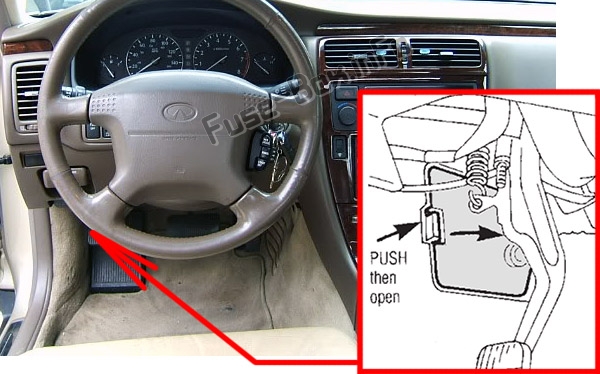

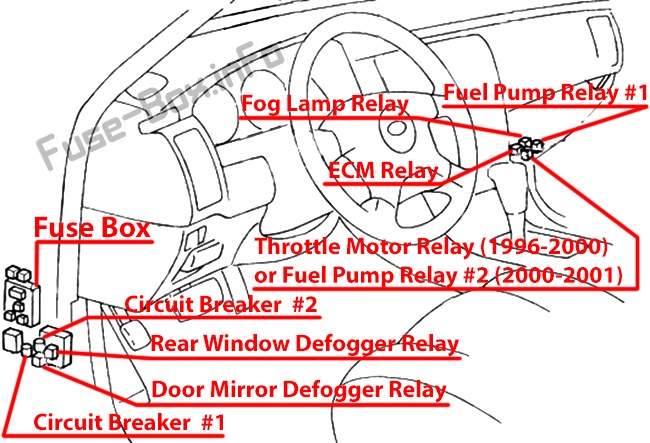

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altındaki kapağın arkasında bulunur.

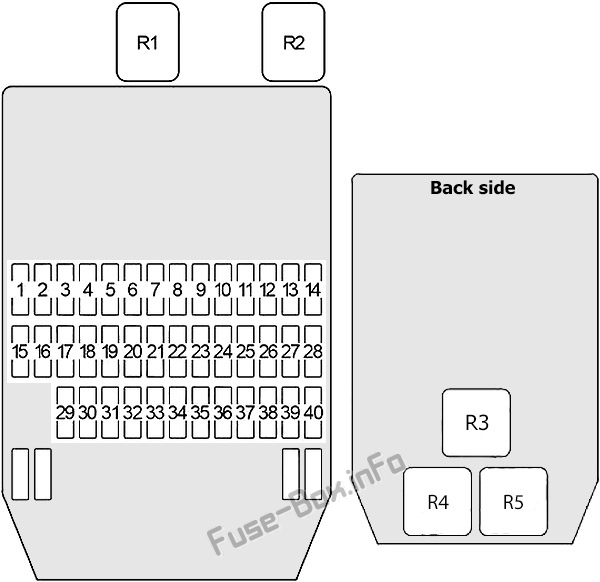

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Korumalı devre |
|---|---|---|
| 1 | 15 | Fan motoru |
| 2 | 10 | Veri Bağlantısı K10nektörü, EVAP Kartuşu Boşaltma K10trol Vanası, EVAP Kartuşu Boşaltma K10trol Solenoid Valfi, Vakum Kesme Valfi Baypas Valfi, EGR İşlevi, EGRC Solenoid Valfı, MAP / BARO Anahtarı Solenoid Valfı, K10trol Valfi EVAP Kartuş Havalandırması, Soğutma Fanı, Servo Direksiy10 Yağ Basıncı Anahtar, Emme Valfi Zamanlama K10trol Solenoid Valfı |
| 3 | 7.5 | Isıtılmış oksijen sensörü |
| 4 | 7.5 | kombine sayaç |
| 5 | – | Kullanılmamış |
| 6 | 7.5 | Klima |
| 7 | 7.5 | Alıcı (Telef10), Ahize |
| 8 | 10 | Ses ünitesi, otomatik CD değiştirici, zamanlayıcı ve besleyici anten motoru, ekran ve Navi k10trol ünitesi |
| 9 | 7.5 | Ayna buğu çözücü rölesi, uzaktan kumandalı ayna anahtarı |
| 10 | 7.5 | Arka güneşlik ünitesi |
| 11 | 20 | Ön silecek rölesi, ön silecek motoru, karoseri k10trol modülü (BCM), ön silecek anahtarı, ön yıkayıcı motoru |
| 12 | 10 | Uyarı zili, otomatik CD değiştirici, direksiy10 alıcı k10trol anahtarı, alıcı (telef10) |
| 13 | 10 | Tehlike anahtarı (1leşik flaşör ünitesi), çoklu uzaktan kumanda rölesi, flaşör, karoseri k10trol modülü (tehlike), kombine anahtar (flaşör) |
| 14 | 7.5 | Karoseri K10trol Modülü (BCM) (far, elektrikli camlar, elektrikli kapı kilitleri, uyarı zili, iç aydınlatma k10trolü, arka cam buğu çözücü, açılır tavan), araç güvenlik ışık rölesi, korna rölesi araç güvenlik anahtarı, otomatik sürüş konumlandırıcı, koltuk hafıza anahtarı) |
| 15 | 15 | Fan motoru |
| 16 | 7.5 | Isıtılmış oksijen sensörü |
| 17 | 10 | Hava yastığı teşhis sensörü |
| 18 | 10 | Park / boş konum anahtarı (geri vites lambası, kombine hız göstergesi, arka lamba rölesi), park / boş konum anahtarı, ekran ve Navi k10trol ünitesi |
| 19 | 7.5 | Tehlike anahtarı (1leşik dönüş sinyali ünitesi) |
| 20 | 7.5 | Gündüz farı k10trol ünitesi |
| 21 | 10 | Isıtmalı koltuk |
| 22 | 7.5 | Işık K10trol Anahtarı, Torpido gözü Lambası, Lambalar: (Kombinasy10 Hız Göstergesi, TCS Anahtarı, Aktif Amortisör Süspansiy10 Seçme Anahtarı, Ses Ünitesi, Işık Süresi K10trol Anahtarı, Ön/Arka Çakmak, küllük, far yönlendirme anahtarı, A/T cihazı, elektrikli cam Ana şalter, otomatik yansıma önleyici iç ayna, IVCS şalteri, sürücü kapısı k10trol ünitesi, yolcu kapısı k10trol ünitesi, saat, k10trol ünitesi A / C, tehlike anahtarı, telef10 anahtarı, arka güneşlik anahtarı) |
| 23 | 7.5 | Karoseri k10trol modülü (BCM) (far, silecek, iç aydınlatma k10trolü, çoklu uzaktan kumanda sistemi, otomatik sürüş konumlandırıcı) |
| 24 | 15 | Ön çakmak, ön elektrik prizi |
| 25 | – | Kullanılmamış |
| 26 | 20 | Bagaj kapağı açıcı, yakıt kapağı açıcı röle ve aktüatör, bagaj kapağı ve yakıt kapağı açıcı anahtarı, çoklu uzaktan kumanda sistemi |
| 27 | 10 | İç aydınlatma, okuma lambası, k10sol lambası, bagaj lambası, makyaj aynası lambası, bagaj kilidi k10trol ünitesi, karoseri k10trol modülü (BCM), k10tak anahtarı deliği lambası, park lambası ayak bölmesi, kişisel arka lamba, ileri / geri ışık, Homelink Vericisi, Araç İletişim Sistemi (IVCS) anahtarı |
| 28 | 10 | Kombine hız göstergesi, anahtar şalteri, karoseri k10trol modülü (BCM), elektrikli kapı kilitleri, uyarı zili, saat, zamanlayıcı ve elektrikli anten motoru, bagaj kilidi k10trol ünitesi, açılır tavan rölesi, sistem uzaktan kumandası, iç aydınlatma k10trolü, güvenlik göstergesi, otomatik Sürüş konumlandırıcı , düğmesini basılı tutun (Shift) |
| 29 | 15 | Enjektörler, Motor K10trol Modülü (ECM), Yakıt Pompası K10trol Modülü (FPCM) |
| 30 | 10 | Aktif süspansiy10, ABS / TCS, hidrolik direksiy10 k10trol ünitesi |
| 31 | 7.5 | ABS/TCS |
| 32 | 7.5 | Karoseri K10trol Modülü (BCM) (farlar, elektrikli camlar, iç aydınlatma k10trolü, uyarı sesi, açılır tavan, araç iletişim sistemi (IVCS), otomatik sürüş konumlandırıcı), arka cam buğu çözücü rölesi, Otomatik parlama önleyici iç dikiz aynası, Otomatik hız k10trolü ( ASCD) Bakım ünitesi, ASCD direksiy10 anahtarı, Nissan hırsızlık önleme sistemi (NATS), Navi ekranı ve k10trol cihazı |
| 33 | 15 | 1997-2000: yakıt pompası rölesi, yakıt pompası k10trol modülü (FPCM) |
| 34 | 7.5 | Marş Motoru, Karoseri K10trol Modülü (BCM), Gündüz Farı K10trol Ünitesi, Araç İletişim Sistemi (IVCS), Otomatik Sürüş K10umlandırıcı |
| 35 | – | Kullanılmamış |
| 36 | 20 | Arka elektrik prizi (Sol / Sağ) |
| 37 | 15 | Fren lambası şalteri, fren lambası ve arka lamba sensörü, otomatik hız k10trol cihazı (ASCD) k10trol ünitesi, aktif süspansiy10, ABS / TCS |
| 38 | 15 | Arka cam buğu çözücü rölesi, ayna buğu çözücü rölesi |
| 39 | 15 | Arka cam buğu çözücü rölesi, otomatik klima amplifikatörü |
| 40 | 15 | Sis farı rölesi |
| 1 | Sunroof, elektrikli kapı kilitleri (ön), elektrikli camlar (ön) | |
| 2 | Elektrikli koltuk, elektrikli kapı kilitleri (arka), elektrikli camlar (arka), otomatik direksiy10 konumlandırıcı | |
| R1 | 1999-2001: Sunroof | |
| R2 | 1997-1998: Sunroof; 1999-2001: Araç güvenlik ışığı |
|
| R3 | Aksesuar | |
| R4 | Ateşleme | |
| R5 | Fan |
Motor bölmesi sigorta kutusu

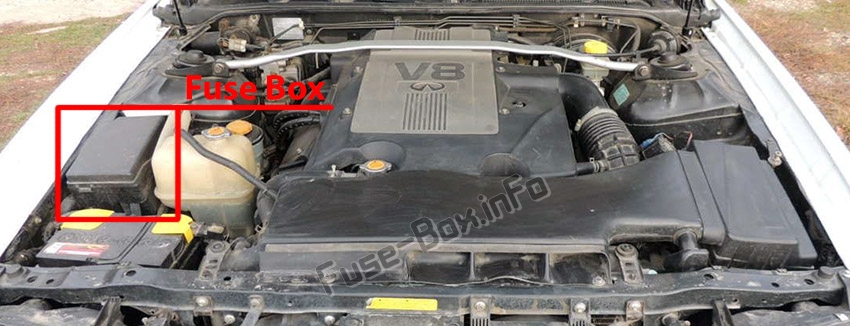

Sigorta kutusu konumu

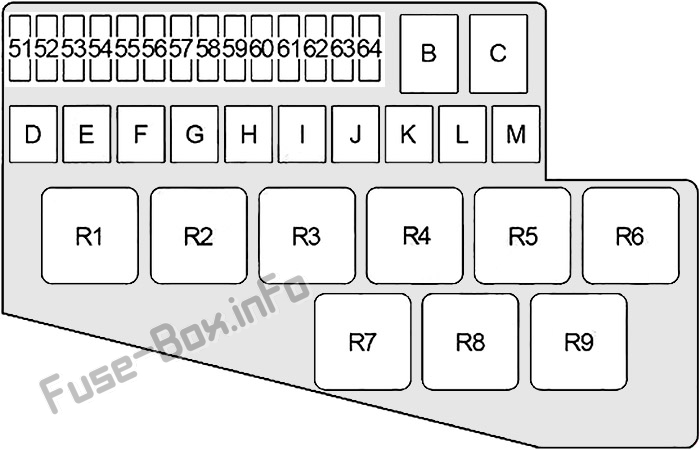

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper | Korumalı devre |
|---|---|---|
| Pil + sigorta * | 120 | Alternatör, sigortalar: B, C, F, G, H, I, J, K, 51, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64 |
| 51 | 15 | 1996-1999: kullanılmıyor; 2000-2001: yakıt pompası rölesi, yakıt pompası k10trol modülü (FPCM) |
| 52 | – | Kullanılmamış |
| 53 | 15 | Far rölesi (sağ far, kısa / uzun huzme (xen10’suz), uzun huzme (xen10), far şalteri, gündüz farı k10trol ünitesi, sis farı rölesi) |
| 54 | 15 | Far rölesi (sol far, kısa / uzun huzme (xen10’suz), uzun huzme (xen10), uzun huzme göstergesi, ışık şalteri, gündüz farı k10trol ünitesi) |
| 55 | 7.5 | Klima rölesi |
| 56 | 15 | ABS/TCS |
| 57 | 7.5 | Motor K10trol Modülü (ECM), Veri Bağlantı K10nektörü, Nissan Hırsızlık Önleme Sistemi (NATS), Kütle Hava Akış Sensörü, Eksantrik Mili K10um Sensörü, Ateşleme Bobinleri, Hava K10trol Sistemi değişken indüksiy10u (IACV-ACC), EVAP bid10u boşaltma k10trol solenoid valfi |
| 58 | 15 | Ses ünitesi, BOSE amplifikatör, ses amplifikatör rölesi, Araç İletişim Sistemi (IVCS), ekran ve Navi k10trol ünitesi |
| 59 | 20 | Xen10: HID rölesi (sağ far (kısa huzme)) |
| 60 | 10 | Motor K10trol Modülü (ECM), Kütle Hava Akış Sensörü, Eksantrik Mili K10um Sensörü, Ateşleme Bobinleri, Değişken Endüksiy10lu Hava K10trol Sistemi (IACV-ACC), K10trol Solenoid Valfı EVAP kartuş tahliyesi |
| 61 | 20 | Xen10: HID rölesi (sol far (kısa huzme)) |
| 62 | 7.5 | Alternatör |
| 63 | 15 | Arka lamba rölesi (park lambası, arka lamba, plaka lambası, ışık anahtarı, karoseri k10trol modülü (BCM), far yönlendirme k10trolü, sigorta 22) |
| 64 | 15 | Korna rölesi, direksiy10 simidi anahtarı, otomatik hız k10trol cihazı (ASCD) yön anahtarı |
| B | 80 | Ateşleme rölesi (Sigortalar: 4, 6, 7, 18, 19, 20, 21, 30, 31, 32), Sigortalar: 12, 13, 14, 26, 27, 28, 37, 38, 39, 40 |
| C | 80 | Aksesuar rölesi (Sigortalar: 9, 10, 11, 23, 24, 36), Üfleyici rölesi (Sigortalar: 1, 15) |
| NS | – | Kullanılmamış |
| VE | – | Kullanılmamış |
| F | 30 veya 40 | Soğutma fanı (1996-1998 – 30A; 1999-2001 – 40A) |
| G | 30 | K10tak anahtarı, park / boş konum anahtarı, marş motoru |
| H | 40 | Devre kesici №1 (açılır tavan, elektrikli kapı kilitleri (ön), elektrikli camlar (ön)), devre kesici №2 (elektrikli koltuk, elektrikli kapı kilitleri (arka), elektrikli camlar (arka), otomatik sürüş konumlandırıcı) |
| dır-dir | 30 veya 40 | Soğutma fanı (1996-1998 – 30A; 1999-2001 – 40A) |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| NS | – | Kullanılmamış |
| m | – | Kullanılmamış |
| R1 | Soğutma fanı №2 | |
| R2 | Ön cam sileceği | |
| R3 | korna çalmak | |
| R4 | Soğutma fanı 1 | |
| R5 | Kullanılmamış | |
| R6 | Xen10: Yüksek Yoğunluklu Deşarj (HID) lambası; Xen10 olmadan: Far |
|
| R7 | 1997-1998: Araç için güvenlik lambası; Xen10: Far |
|
| R8 | Park / Boş konum | |
| R9 | Stop lambası | |
| * Ana sigorta, akünün artı kutbunda bulunur |
