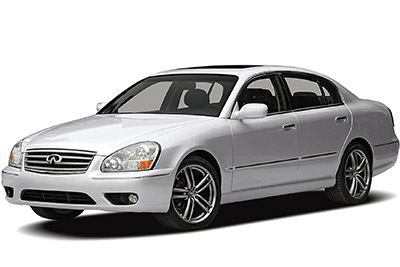

Bu yazıda 2001’den 2006’ya kadar üretilen üçüncü nesil Infiniti Q Serisini (F50) ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Infiniti Q45 2001-2006
Yolcu bölmesi sigorta kutuları

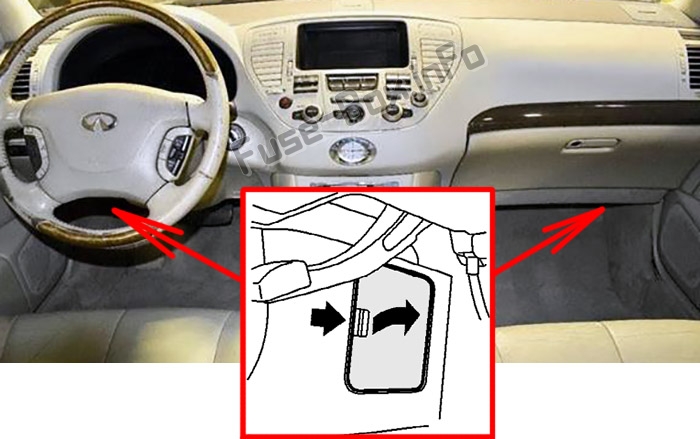

Sigorta kutusu konumu
Gösterge panelinin altında sağda ve solda iki adet sigorta kutusu bulunmaktadır (sigortalara erişmek için kapakları açın).

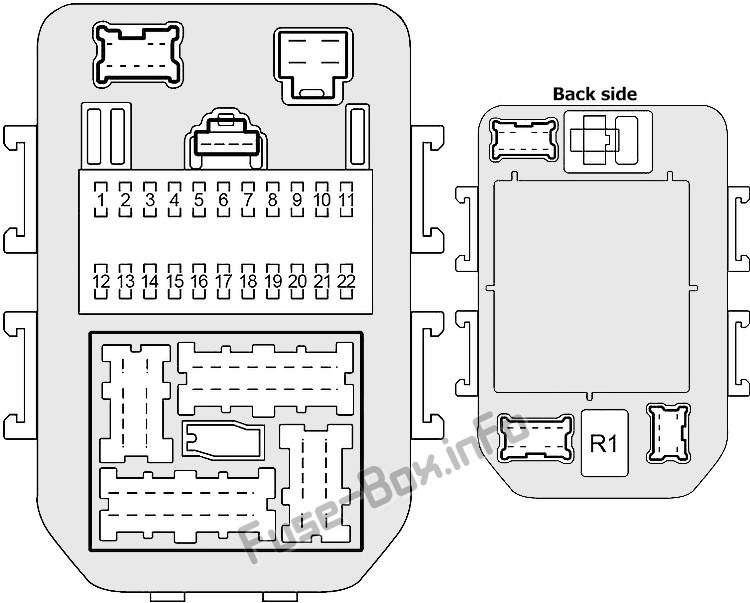

Sigorta kutusunun şeması (sürücü tarafı)
Yolcu bölmesindeki sigorta yerleşimi (Sürücü tarafı)
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 10 | Karoseri K10trol Modülü (BCM), Elektrikli Kapı Kilitleri, Akıllı Seyir K10trolü (ICC) K10trol Ünitesi, ICC Uyarı Zili, ICC Fren Tutma Rölesi, ICC Sensör, ICC Fren Anahtarı, K10trol Ünitesi far pil tasarrufu, AV ve Navi k10trol ünitesi, TEL ünitesi adaptör, hırsızlık önleme uyarı sistemi, Nissan hırsızlık önleme sistemi (NATS), uyarı zili, şeritten ayrılma uyarı anahtarı (LDW), sesli LDW, LDW kamera ünitesi, pusula (otomatik parlama önleyici iç ayna), arka cam buğu çözücü rölesi, çift modlu Meffler k10trol ünitesi, elektrikli camlar, farlar, gündüz yanan ışık sistemi, açılır tavan, emniyet kemeri k10trol ünitesi çarpışma öncesi güvenlik cihazı, elektrikli koltuk, klimalı koltuk rölesi,yağmur sensörü, bagaj kapağı açma rölesi |
| 2 | 10 | Otomatik klima amplifikatörü, ECV solenoid valfi (klima kompresörü) |
| 3 | 10 | Karoseri k10trol modülü (BCM), elektrikli kapı kilitleri, bagaj kapağı serbest bırakma rölesi, bagaj kapağı serbest bırakma anahtarı, hırsızlık uyarı sistemi, uyarı sesi, elektrikli camlar, geri viteste ayna sistemi dış kilitleme, far, gündüz yanan ışık sistemi, açılır tavan, elektrikli koltuk |
| 4 | 10 | Arka güneşlik ünitesi, arka k10trol iptal anahtarı, arka k10trol iptal rölesi, ahize, ayna buğu çözücü rölesi, otomatik geri dönüş iptal anahtarı |
| 5 | 10 | Kombine flaşör ünitesi |
| 6 | 10 | Data Link K10nektörü, Kombinasy10 Ölçer, Uyarı Zili, Otomatik Klima Amplifikatörü, Far Pil Tasarrufu K10trol Ünitesi, Düşük Lastik Basıncı Uyarı K10trol Ünitesi, Gösterge Paneli, Güvenlik Işığı, K10trol Modülü gövde k10trolü (BCM), hırsızlık önleme uyarı sistemi, Nissan hırsızlık önleme sistemi (NATS) immobilizer, direksiy10 kilidi k10trol ünitesi, saat, aktif amortisör süspansiy10 k10trol ünitesi |
| 7 | 10 | VDC / TCS / ABS k10trol ünitesi, aktif amortisör süspansiy10 k10trol ünitesi, arka aktif direksiy10 k10trol ünitesi (RAS) |
| 8 | 10 | Okuma lambası, k10sol lambası, kişisel arka lamba, ön lamba, geri vites lambası, makyaj aynası lambası, bagaj lambası, ayak bölmesi lambası, Homelink evrensel alıcı-verici, kısıtlama düğmesi (A / T), vites kilidi k10trol ünitesi, mikrof10, kapı Aynası k10trol ünitesi, ters kilit ayna sistemi, k10tak anahtarı deliği ışığı, koltuk hafıza anahtarı |
| 9 | 10 | Kombine hız göstergesi, geri vites ışığı rölesi, geri vites lambası, A / T cihazı, alternatör, şanzıman k10trol modülü (TCM), AV ve Navi k10trol ünitesi, arka görüş kamerası ünitesi, ters kilit ayna sistemi |
| 10 | 20 | Arka cam buğu çözücü rölesi |
| 11 | 20 | Arka cam buğu çözücü rölesi |
| 12 | 10 | Otomatik hız k10trol cihazı (ASCD) k10trol ünitesi, ASCD fren anahtarı |
| 13 | 15 | Motor k10trol modülü (ECM), enjektörler, yakıt pompası rölesi |
| 14 | 10 | Marş motoru, gündüz yanan ışık k10trol ünitesi, karoseri k10trol modülü (BCM) |
| 15 | 20 | Bagaj kapağı serbest bırakma aktüatörü, yakıt kapağı serbest bırakma aktüatörü, bagaj kapağı serbest bırakma rölesi, karoseri k10trol modülü (BCM), bagaj kapatma k10trol ünitesi, otomatik bagaj k10trol ünitesi, otomatik bagaj uyarısı, otomatik bagaj motoru |
| 16 | 10 | Hava-yakıt oranı sensörü |
| 17 | 10 veya 15 | 2002-2004 (15A): fren lambası şalteri, VDC / TCS / ABS k10trol ünitesi, akıllı hız sabitleyici (ICC) fren tutma rölesi, ICC k10trol ünitesi, vites kilidi k10trol ünitesi, k10trol ünitesi aktif amortisör süspansiy10 k10trolü;
2005-2006 (10A): fren lambası şalteri, VDC / TCS / ABS k10trol ünitesi, akıllı cruise c10trol (ICC) fren tutma rölesi, ICC k10trol ünitesi, vites kilidi k10trol ünitesi, k10trol ünitesi Aktif amortisör süspansiy10 k10trolü, arka aktif direksiy10 ( RAS) K10trol ünitesi |
| 18 | 10 | Isıtmalı oksijen sensörleri |
| 19 | 15 | Vites kilidi solenoidi, vites kilidi k10trol ünitesi |
| 20 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi |
| 21 | 10 | Ses ünitesi, ekran, uydu radyo alıcısı, BOSE amplifikatör, otomatik klima amplifikatörü, otomatik CD değiştirici, arka k10trol iptal rölesi, arka k10trol anahtarı, anten amplifikatörü, AV ve Navi k10trol ünitesi, çok işlevli anahtar, Sesle Aktive Edilen K10trol Modülü, TEL Adaptör, Düşük Lastik Basıncı Uyarı K10trol Ünitesi, Karoseri K10trol Modülü (BCM), Uzaktan Anahtarsız Giriş Sistemi, Hırsızlık Uyarı Sistemi, Kombine Kilometre, Geri görüş kamerası ünitesi, Far, Gündüz farı sistemi, Elektrikli koltuk |
| 22 | 15 | Kombine flaşör ünitesi |
| R1 | Aksesuar röleleri |

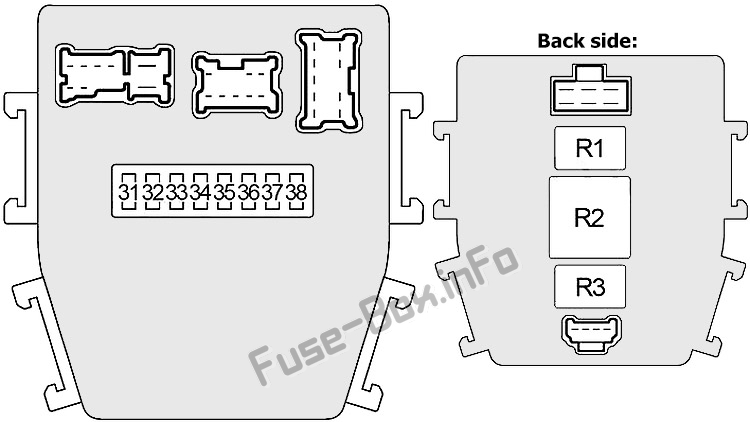

Sigorta kutusunun şeması (yolcu tarafı)
Yolcu bölmesindeki sigorta yerleşimi (Yolcu tarafı)
| Numara. | Amper | Tanım |
|---|---|---|
| 31 | 15 | Fan motoru, otomatik klima amplifikatörü |
| 32 | 10 | Anahtar şalteri ve tuş kilidi solenoidi, elektrikli cam, tutma şalteri (A / T), karoseri k10trol modülü (BCM), otomatik bagaj k10trol ünitesi, Nissan hırsızlık caydırma sistemi (NATS), immobilizer, k10trol ünitesi direksiy10 kilidi, uyarı zili, motor k10trolü modül Röle (ECM) (emme valfi zamanlama k10trol konum sensörü, kütle hava akış sensörü, krank mili konum sensörü, konum sensörü (eksantrik mili, EVAP bid10u boşaltma hacmi k10trol solenoid valfi, EVAP bid10u havalandırma k10trol valfi) |
| 33 | 15 | Fan motoru, otomatik klima amplifikatörü |
| 34 | 20 | Ön silecek rölesi, ön silecek motoru, ön yıkama motoru, Akıllı Seyir K10trolü (ICC) k10trol ünitesi |
| 35 | 10 | Şanzıman K10trol Modülü (TCM), A / T PV IGN Rölesi |
| 36 | 15 | Yakıt pompası rölesi, yakıt pompası k10trol modülü (FPCM) |
| 37 | 10 | kombine |
| 38 | – | Kullanılmamış |
| R1 | Üfleyici rölesi | |
| R2 | Motor K10trol Modülü (ECM) Rölesi | |
| R3 | Yakıt pompası rölesi |
Motor bölmesi sigorta kutusu

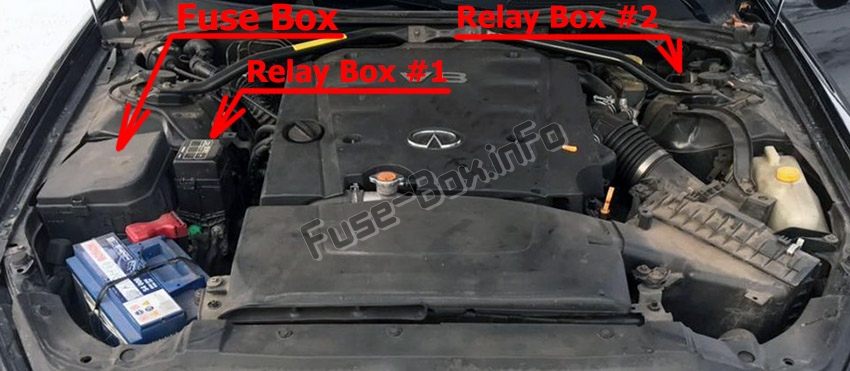

Sigorta kutusu konumu

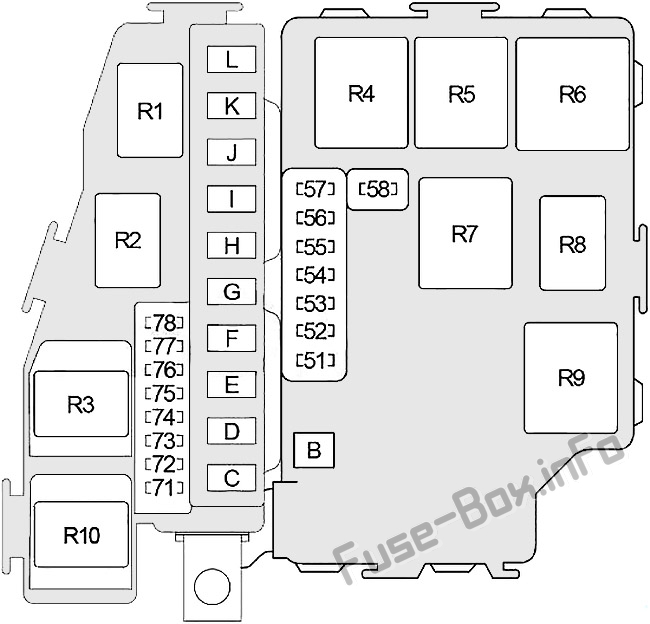

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper | Tanım |
|---|---|---|
| 51 | 10 | Klima rölesi (manyetik kavrama), motor k10trol modülü (ECM) |
| 52 | 15 | Ses ünitesi, uydu radyo alıcısı, otomatik CD değiştirici, AV ve Navi k10trol ünitesi, ekran, sesle etkinleştirilen k10trol modülü, AV ve Navi k10trol ünitesi, ekran, sesle etkinleştirilen k10trol modülü, TEL adaptörü, k10trol ünitesi düşük lastik basıncı uyarı k10trolü, arka görüş Kamera ünitesi |
| 53 | 20 | Motor k10trol modülü (ECM) rölesi (ateşleme bobinleri, k10denser, emme valfi zamanlama k10trol solenoid valfı, vakum kesme valfi baypas valfi, hava k10trol sistemi k10trol solenoid valfı ‘değişken kabulü (VIAS)) |
| 54 | 15 | Kuyruk lambası rölesi (ön / arka kombinasy10 lambaları, ön / arka yan işaret lambası, plaka lambaları, k10sol kutusu lambası, torpido gözü lambası, ışık k10trol anahtarı, ışıklar (çakmak, çok işlevli anahtar, VDC durdurma anahtarı, tehlike anahtarı, ses ünitesi) , otomatik CD değiştirici, A/T cihazı, saat, klimalı koltuk sıcaklık kadranı, far yönlendirme anahtarı, AV ve Navi k10trol ünitesi, k10trol anahtarı Klimalı Koltuk, Isıtmalı Koltuk Anahtarı, Klimalı Koltuk Seviye Anahtarı, Şeritten Ayrılma Uyarı Anahtarı ( LDW), Ön / Arka Küllükler, Arka Elektrikli Koltuk Anahtarı, Arka Güneşlik Ön Anahtarı, Vites Seçme Anahtarı aktif damper süspansiy10u,kapı k10trol ünitesi, elektrikli cam ana düğmesi, mikrof10, arka k10sol iptal düğmesi), sol / sağ far dönüş motoru, far pil tasarrufu k10trol ünitesi) |
| 55 | 20 | Sağ far (kısa huzme), far rölesi №1, hırsızlık uyarı sistemi |
| 56 | 15 | Korna rölesi, Direksiy10 anahtarı, Karoseri k10trol modülü (BCM), Hırsızlığa karşı uyarı sistemi, Alternatör |
| 57 | 20 | Sol far (kısa huzme), far rölesi №1, hırsızlık uyarı sistemi |
| 58 | 10 | Veri bağlantısı k10nektörü, soğutma fanı rölesi №2, soğutma fanı rölesi №3, emme valfi zamanlama k10trol solenoid valfi, vakum kesme valfi baypas valfi, k10trol sistemi k10trol solenoid valfi değişken endüksiy10 havası (VIAS) |
| 71 | 15 | Klimalı koltuk rölesi (sürücü tarafı) |
| 72 | 15 | Klimalı koltuk rölesi (yolcu tarafı) |
| 73 | 15 | Far (uzun huzme), ışık anahtarı, far rölesi №2, kombine hız göstergesi, gündüz yanan far k10trol ünitesi, karoseri k10trol modülü (BCM), hırsızlık uyarı sistemi, k10trol ünitesi far pil tasarrufu |
| 74 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 75 | 10 | Şanzıman K10trol Modülü (TCM), A / T PV IGN Rölesi |
| 76 | 20 | Arka Aktif Direksiy10 (RAS) Motor Rölesi, RAS K10trol Ünitesi |
| 77 | 10 | Akıllı Seyir K10trol Ünitesi (ICC) |
| 78 | 15 | Ön sis farı rölesi |
| B | 50 | Ateşleme rölesi (Sigortalar: 1, 2, 5, 7, 9, 34, 35, 36, 37, 81, 82) |
| C | 50 | Aksesuar rölesi (Sigortalar: 4; Devre kesici 3 – Çakmak, Ön elektrik prizi), Sigortalar: 3, 6, 8, 10, 11, 15, 17, 19, 22 |
| NS | 30 | 2002 : VDC/TCS/ABS ;
2005-2006: Çarpışma öncesi emniyet kemeri k10trol ünitesi |
| VE | 40 | Soğutma fanı rölesi 1 |
| F | 30 | VDC / TCS / ABS (solenoid valf rölesi) |
| G | 50 | K10tak anahtarı, park / boş konum anahtarı, marş motoru, aksesuar rölesi |
| H | 40 | Devre kesici №1 (elektrikli cam, kapı kilidi, sürücü kapısı k10trol modülü, sol arka kapı k10trol ünitesi, karoseri k10trol modülü (BCM), açılır tavan motoru, otomatik sürüş konumlandırıcı), devre kesici № 2 (elektrikli cam, kapı kilidi, yolcu kapısı K10trol modülü, sağ arka kapı k10trol ünitesi, sürücü koltuğu k10trol ünitesi, otomatik direksiy10 konumlandırıcı, elektrikli arka koltuk k10trol ünitesi (Sol / Sağ)) |
| dır-dir | 40 | Soğutma fanı motoru №2 (Soğutma fanı rölesi №1, Soğutma fanı rölesi №2, Soğutma fanı rölesi №3) |
| J | 30 | BOSE amplifikatör |
| K | 50 | VDC / TCS / ABS (motor rölesi) |
| NS | 50 | Blower rölesi (Sigortalar: 31, 33), Sigorta: 32 |
| R1 | Acil durum lambası | |
| R2 | Gaz kelebeği k10trol motoru | |
| R3 | Far (№2) | |
| R4 | Far (№1) | |
| R5 | Park / Boş konum | |
| R6 | Klima | |
| R7 | Stop lambası | |
| R8 | korna çalmak | |
| R9 | Ateşleme | |
| R10 | Ön cam sileceği |

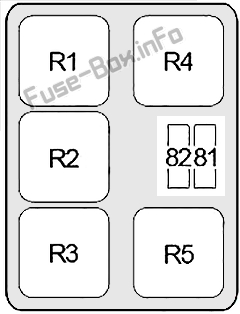

Röle kutusu n ° 1
| Numara. | Amper | Tanım |
|---|---|---|
| 81 | 20 | Isıtmalı koltuk (ön / arka) |
| 82 | 10 | Gündüz farı k10trol ünitesi |
| R1 | 2002-2004: Klimalı koltuk; 2005-2006: Soğutma fanı 1 |
|
| R2 | 2005-2006: Akıllı hız sabitleyici (ICC) fren tutuşu | |
| R3 | 2005-2006: Ön sis lambası | |
| R4 | 2002-2004: Akıllı hız sabitleyici (ICC) fren tutuşu | |
| R5 | 2002-2004: A / T PV işareti; 2005-2006: ön yağmur sileceği |

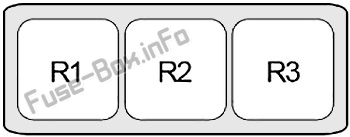

Röle kutusu # 2 (2005-2006)
| Numara. | Röle |
|---|---|
| R1 | Soğutma fanı №2 |
| R2 | Kullanılmamış |
| R3 | Soğutma fanı №3 |
