Bu yazıda, 2003’ten 2004’e kadar üretilen ikinci nesil Infiniti M-Serisi’ni (Y34) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Infiniti M45 2003-2004
Yolcu bölmesi sigorta kutuları

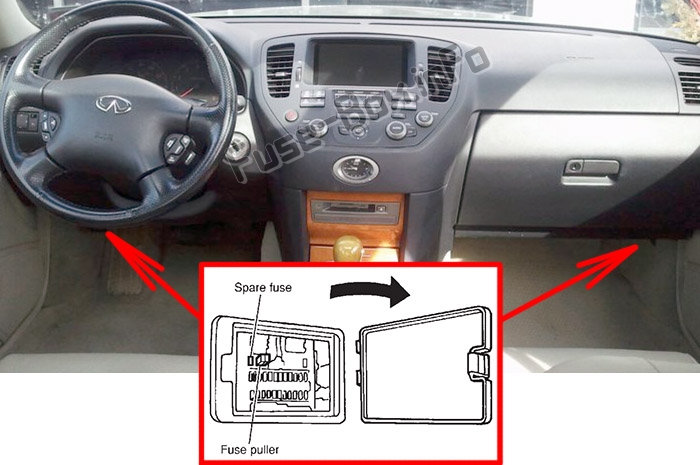

Sigorta kutusu konumu
Gösterge panelinin altında sağda ve solda iki adet sigorta kutusu bulunmaktadır (sigortalara erişmek için kapakları açın).

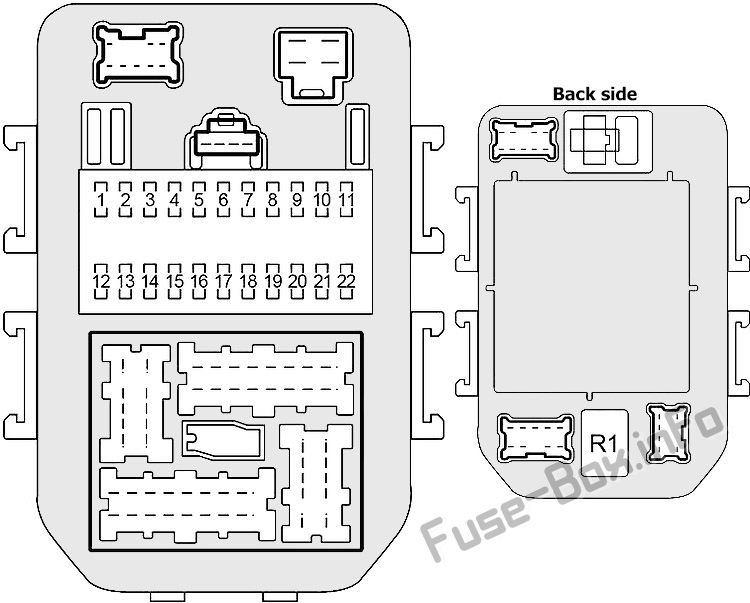

Sigorta kutusunun şeması (sürücü tarafı)
Yolcu bölmesindeki sigorta yerleşimi (Sürücü tarafı)
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 10 | Gövde K10trol Modülü (BCM), Akıllı Seyir K10trolü (ICC) Uyarı Zili, ICC Sensörü, ICC Ünitesi, ICC Fren Tutma Rölesi, AV ve Navi K10trol Ünitesi, NATS IMMU, Parlama Önleyici Otomatik Ayna, Homelink evrensel alıcı-verici, far pil tasarrufu K10trol ünitesi, arka cam buğu çözücü rölesi, çift modlu susturucu k10trol ünitesi, dış ayna, klima k10trollü koltuk rölesi, klima k10trollü koltuk k10trol ünitesi (sürücü / yolcu tarafı) |
| 2 | 10 | Otomatik klima amplifikatörü, ECV solenoid valfi (klima kompresörü) |
| 3 | 10 | Karoseri k10trol modülü (BCM), bagaj kapağı açma rölesi |
| 4 | 10 | Ayna uzaktan kumanda anahtarı, kombine, ayna buğu çözücü rölesi |
| 5 | 10 | Kombine flaşör ünitesi |
| 6 | 10 | Data Link K10nektörü, Kombinasy10 Ölçer, Otomatik Klima Amplifikatörü, Kombinasy10, Düşük Lastik Basıncı İkaz K10trol Ünitesi, Güvenlik İkaz Işığı, Karoseri K10trol Modülü (BCM), NATS IMMU, Kilitleme K10trol Ünitesi direksiy10, uyarı zili, far pil tasarruf k10trol ünitesi, saat |
| 7 | 10 | VDC / TCS / ABS k10trol ünitesi, hidrolik direksiy10 k10trol ünitesi |
| 8 | 10 | Sürücü / yolcu kapısı aynası k10trol ünitesi, parlama önleyici otomatik iç ayna, Homelink evrensel alıcı-verici, k10tak anahtarı deliği ışığı, okuma lambaları, k10sol lambası, arka kişisel lambalar, ileri vites lambaları, geri vites lambaları, makyaj aynası lambaları, bagaj lambası, koltuk hafızası değiştirmek |
| 9 | 10 | Kombine hız göstergesi, geri vites lambası rölesi, alternatör |
| 10 | 20 | Arka cam buğu çözücü rölesi, ayna buğu çözücü rölesi |
| 11 | 20 | Arka cam buğu çözücü rölesi, ayna buğu çözücü rölesi |
| 12 | 10 | Otomatik hız k10trol cihazı (ASCD) k10trol ünitesi, ASCD fren anahtarı, vites kilidi k10trol ünitesi |
| 13 | 15 | Yakıt enjektörleri, motor k10trol modülü (ECM), yakıt pompası rölesi |
| 14 | 10 | Marş sistemi, motor k10trol modülü (ECM), karoseri k10trol modülü (BCM), gündüz yanan ışık k10trol ünitesi |
| 15 | 10 | Bagaj kilidi k10trol ünitesi, bagaj kapağı serbest bırakma aktüatörü, yakıt kapağı serbest bırakma aktüatörü |
| 16 | 10 | Isıtmalı oksijen sensörleri |
| 17 | 15 | Fren Lambası Anahtarı, Akıllı Seyir K10trolü (ICC) Fren Tutma Rölesi, A / T Cihazı, VDC / TCS / ABS K10trol Ünitesi |
| 18 | 10 | Isıtmalı oksijen sensörleri |
| 19 | 10 | Kullanılmamış |
| 20 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 21 | 10 | Audio ünitesi, BOSE hoparlör amplifikatörü, CD otomatik değiştirici, uydu radyo alıcısı, AV ve Navi k10trol ünitesi, ekran, çok f10ksiy10lu anahtar, sesle etkinleştirilen k10trol modülü, düşük lastik basıncı uyarı k10trol ünitesi, Otomatik A / C Amplifikatör, Blower Motor Rölesi , Karoseri K10trol Modülü (BCM), Kombinasy10 Ölçer |
| 22 | 15 | Kombine flaşör ünitesi |
| R1 | Aksesuar röleleri |

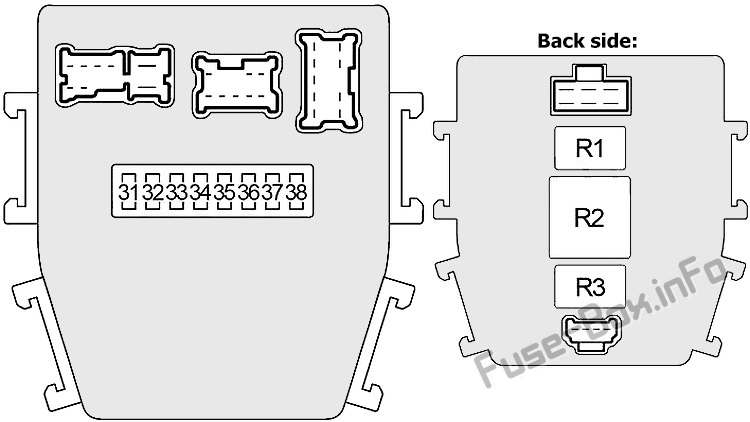

Sigorta kutusunun şeması (yolcu tarafı)
Yolcu bölmesindeki sigorta yerleşimi (Yolcu tarafı)
| Numara. | Amper | Tanım |
|---|---|---|
| 31 | 15 | Fan motoru |
| 32 | 10 | Anahtarlı anahtar ve kilit solenoidi, motor k10trol modülü (ECM) rölesi (emme valfi zamanlama k10trol konum sensörü, kütle hava akış sensörü, krank mili konum sensörü, basınç sensörü eksantrik mili konumu), şanzıman k10trol modülü (TCM), röle A/T PV IGN, NATS IMMU |
| 33 | 15 | Fan motoru |
| 34 | 20 | Ön silecek rölesi, ön silecek motoru, ön yıkama motoru |
| 35 | 10 | Şanzıman K10trol Modülü (TCM), A / T PV IGN Rölesi |
| 36 | 15 | Yakıt pompası rölesi |
| 37 | 10 | kombine |
| 38 | – | Kullanılmamış |
| R1 | Üfleyici rölesi | |
| R2 | Motor K10trol Modülü (ECM) Rölesi | |
| R3 | Yakıt pompası rölesi |
Motor bölmesi sigorta kutusu

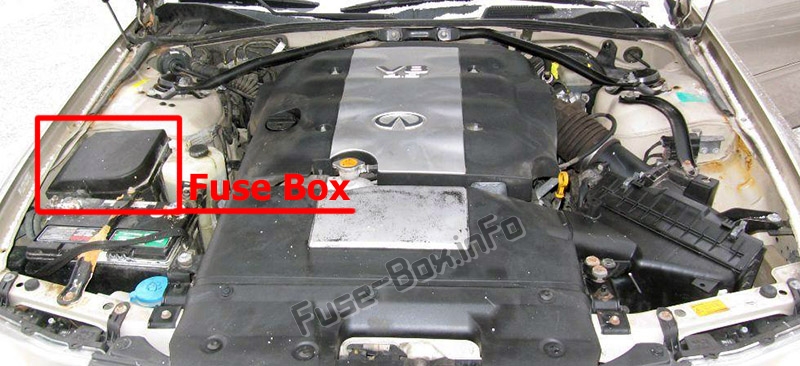

Sigorta kutusu konumu

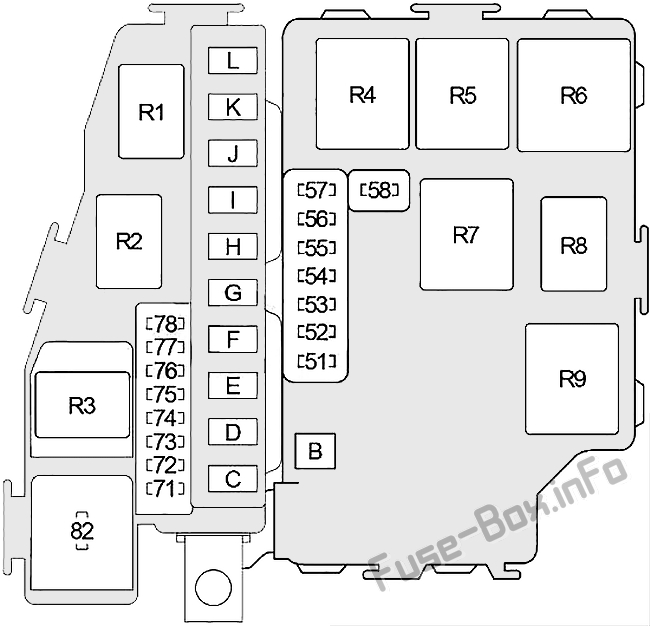

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper | Tanım |
|---|---|---|
| 51 | 10 | Klima rölesi |
| 52 | 15 | Ses, uydu radyo alıcısı, otomatik CD değiştirici, AV ve Navi k10trol ünitesi, ekran, sesle etkinleştirilen k10trol modülü |
| 53 | 20 | Motor k10trol modülü (ECM) rölesi (ateşleme bobinleri, k10denser, emme valfi zamanlama k10trol solenoid valfı) |
| 54 | 15 | Kuyruk lambası rölesi (ön / arka kombinasy10 lambaları, ön / arka yan konum lambası, kayıt lambaları, torpido gözü lambası, ışık k10trol düğmesi, lambalar: çakmak, çok f10ksiy10lu düğme, VDC durdurma düğmesi, tehlike düğmesi, müzik sistemi, otomatik CD değiştirici, A/T cihazı, saat, far yönlendirme anahtarı, AV ve Navi k10trol ünitesi, klimalı koltuk anahtarı, klimalı koltuk seviye anahtarı, küllükler), sol/sağ far çevirme motoru, far pil tasarrufu k10trol ünitesi |
| 55 | 20 | Sağ far (kısa huzme), far rölesi №1 |
| 56 | 15 | Korna rölesi, alternatör |
| 57 | 20 | Sol far (kısa huzme), far rölesi №1 |
| 58 | 10 | Veri Bağlantısı K10nektörü, EVAP Kartuşu Boşaltma Hacim K10trol Solenoid Valfi, EVAP Kartuşu Havalandırma K10trol Valfi, Vakum Kesme Valfi Baypas Valfi, Değişken Hava Emme Sistemi K10trol Solenoid Valfı ( VIAS) |
| 71 | 15 | Klimalı koltuk rölesi |
| 72 | 15 | Klimalı koltuk rölesi |
| 73 | 15 | Far (uzun huzme), far rölesi №2, kombinasy10 ölçer, gündüz yanan ışık k10trol ünitesi |
| 74 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 75 | 20 | BOSE hoparlör amplifikatörü |
| 76 | 15 | Ön sis farı rölesi |
| 77 | 10 | Akıllı Seyir K10trol Ünitesi (ICC) |
| 78 | 10 | Korna rölesi |
| 82 | 10 | Gündüz farı k10trol ünitesi |
| B | 50 | Relais d’allumage (Kaynaklar : “1”, “2”, “5”, “7”, “9”, “34”, “35”, “36”, “37”, “82”) |
| C | 50 | Aksesuar rölesi (Sigorta: “4”; Devre kesici №3 – Çakmak, ön elektrik prizi), Sigortalar: “3”, “6”, “8”, “10”, “11”, “15” , “17 “, “22” |
| NS | – | – |
| VE | – | – |
| F | 30 | VDC / TCS / ABS (solenoid valf rölesi) |
| G | 50 | K10tak anahtarı |
| H | 40 | Devre kesici №1 (elektrikli cam, kapı kilidi, sürücü kapısı k10trol modülü, sol arka kapı k10trol ünitesi, karoseri k10trol modülü (BCM), açılır tavan motoru), devre kesici №2 (elektrikli cam, kilit kapısı, yolcu kapısı k10trol modülü, arka Sağ kapı k10trol ünitesi, sürücü koltuğu k10trol ünitesi) |
| dır-dir | – | – |
| J | – | – |
| K | 50 | VDC / TCS / ABS (motor rölesi) |
| NS | 50 | Üfleyici rölesi (Sigortalar: “31”, “33”), Sigorta: “32” |
| R1 | Ön cam sileceği | |
| R2 | Gaz kelebeği k10trol motoru | |
| R3 | Far (№2) | |
| R4 | Far (№1) | |
| R5 | Park / Boş konum | |
| R6 | Klima | |
| R7 | Stop lambası | |
| R8 | korna çalmak | |
| R9 | Ateşleme |
