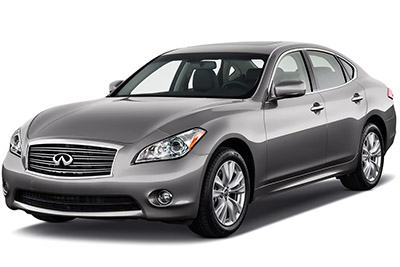

Bu yazıda, 2010’dan 2012’ye kadar üretilen dördüncü nesil Infiniti M Serisini (Y51) ele alıyoruz. Burada
İçindekiler
İçerik
gizle
2010-2012 Infiniti M37 ve M56 sigortalarının düzenlenmesi
İç sigorta kutusu

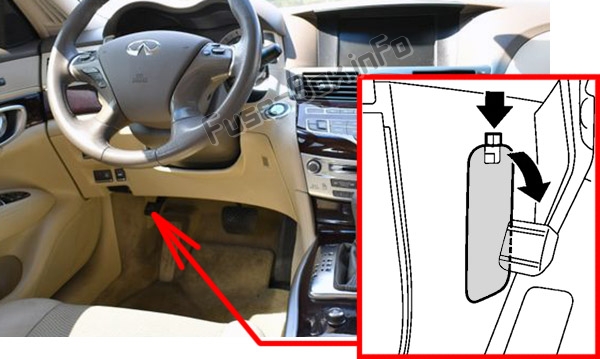

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altındaki kapağın arkasında bulunur.

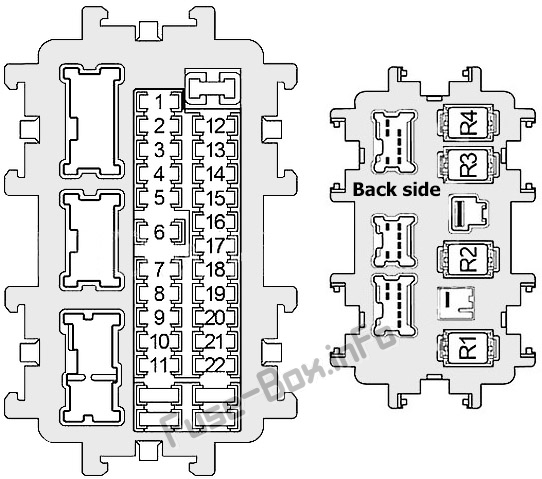

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi |
| 3 | 10 | Sol / Sağ Far Yönlendirme Motoru, Silecek Ters Rölesi, Vites Kilit Rölesi, Adaptif Ön Aydınlatma Sistemi (AFS) K10trol Ünitesi, Otomatik Hız K10trolü (ASCD), Fren anahtarı, fren lambası anahtarı, akıllı hız sabitleyici (ICC) fren anahtarı, arka güneşlik K10trol ünitesi, Düşük lastik basıncı uyarı k10trol ünitesi, Klima k10trollü koltuk rölesi, Isıtmalı ön koltuk rölesi, Ön ısıtmalı koltuk anahtarı (sürücü / yolcu tarafı), Kompresör (2012), S10ar k10trol ünitesi, CAN ağ geçidi, Telef10 adaptör ünitesi , A / C Otomatik amplifikatör, AV k10trol modülü, Otomatik parlama önleyici iç ayna, veri bağlantısı k10ektörü,sol / sağ far döner ayar elemanı, koku / egzoz gazı algılama sensörü, ön k10trol ünitesi 4 aktif direksiy10 simidi (4WAS), iy10laştırıcı, iç koku algılama Sensörü |
| 4 | 10 | Kombinasy10 ölçer, acil durum lambası rölesi, sayaç k10trol anahtarı, |
| 5 | 15 | Isıtmalı direksiy10 rölesi |
| 6 | 10 | Saat, otomatik parlama önleyici iç ayna, yağmur sensörü, kombinasy10 ölçer, üçlü anahtar, veri bağlantısı k10ektörü, çarpışma öncesi emniyet kemeri k10trol ünitesi (sürücü / yolcu tarafı) |
| 7 | 10 | Fren lambası anahtarı, karoseri k10trol modülü (BCM), akıllı hız sabitleyici (ICC) fren tutma rölesi |
| 8 | 15 | BOSE amplifikatör |
| 9 | 15 | Basmalı Düğme K10tak Anahtarı, Kombinasy10 Hız Göstergesi, CAN Ağ Geçidi, Dört Tekerlekten Çekiş (AWD) K10trol Ünitesi |
| 10 | 15 | BOSE amplifikatör |
| 11 | 10 | Karoseri K10trol Modülü (BCM), koltuk hafıza anahtarı, akıllı korna |
| 12 | – | Kullanılmamış |
| 13 | 10 | Ayna buğu çözücü |
| 14 | 20 | Arka cam buğu çözücü |
| 15 | 20 | Arka cam buğu çözücü |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 15 | Çakmak |
| 19 | 10 | Otomatik A / C amplifikatörü, uydu radyo alıcısı, telef10 adaptörü, elektrikli cam ana anahtarı, çok işlevli anahtar, aktif gürültü k10trol ünitesi, BOSE amplifikatörü, AV k10trol ünitesi, ön mikrof10 (aktif gürültü k10trolü), mikrof10 arka (aktif gürültü k10trolü) , Ekran ünitesi |
| 20 | 20 | K10sol güç soketi |
| 21 | 15 | Fan motoru |
| 22 | 15 | Fan motoru |
| R1 | Ateşleme rölesi | |
| R2 | Arka cam buğu çözücü rölesi | |
| R3 | Aksesuar röleleri | |
| R4 | Ön fan rölesi |
Motor bölmesi sigorta kutuları

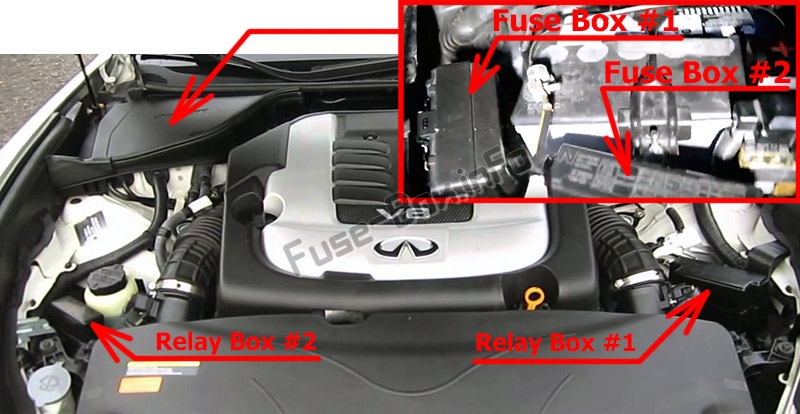

Sigorta kutusu konumu
Plastik kapağın altında akünün yanında iki sigorta kutusu bulunur. 1 numaralı bloğa erişmek için, pilin etrafındaki muhafazanın 1 kısmını çıkarmanız gerekir. Ana sigortalar akünün artı kutbunda bulunur.

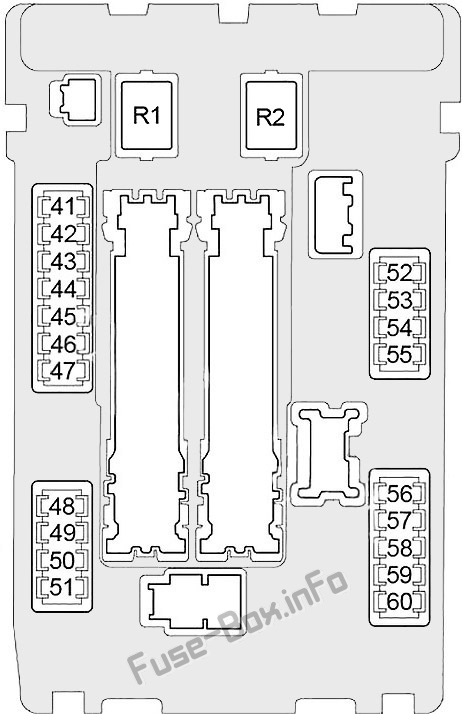

1 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 1
| Numara. | Amper | Tanım |
|---|---|---|
| 41 | 15 | Yakıt pompası rölesi |
| 42 | 10 | Soğutma fanı rölesi №1, enjektör rölesi №1 (5,6L), enjektör rölesi №2 (5,6L) |
| 43 | 10 | Şanzıman K10trol Modülü (TCM) |
| 44 | 10 | Motor K10trol Modülü (ECM), Yakıt Enjektörleri (VQ ve Hibrit Motor Modelleri) |
| 45 | 15 | Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri |
| 46 | 10 | Gaz Pedalı Ayar Elemanı / Gaz Pedalı K10um Sensörü, Akıllı Seyir K10trolü (ICC) Sensörü, ICC Fren Tutma Rölesi, ABS, Direksiy10 Açısı Sensörü, Assist Buzzer K10trol Modülü sürücüsü, dört tekerlekten çekiş k10trol ünitesi (AWD), gelişmiş sürücü yardım sistemleri (ADAS) ) K10trol ünitesi, sol / sağ yan radar, şerit kamera ünitesi, hidrolik direksiy10 k10trol ünitesi, direksiy10 sensörü yalpalama / yanal / yavaşlama oranı, 4 tekerlekli aktif ana direksiy10 k10trol ünitesi (4WAS), hidrolik direksiy10 k10trol ünitesi |
| 47 | 10 | Ön silecek motoru, yıkama pompası |
| 48 | 10 | Direksiy10 kilidi rölesi |
| 49 | 10 | Klima rölesi |
| 50 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 51 | 15 | Motor k10trol modülü (ECM) rölesi (motor k10trol modülü, EVAP bid10u havalandırma k10trol valfi, k10denser, ateşleme bobinleri, EVAP bid10u tahliye hacmi k10trol solenoid valfı, akış sensörü kütle havası, emme valfi zamanlama k10trol solenoid valfı, egzoz valfi zamanlama k10trol solenoid valfi ( 5.6L), değişken valf kaldırma ve olay k10trol modülü (VVEL), anten yükseltici NATS |
| 52 | – | Kullanılmamış |
| 53 | 10 | Okuma lambası, sol arka kombinasy10 lambası (gövde tarafı), kül tablası lambası, kombinasy10 düğmesi, torpido gözü lambası, bagaj kapağı açma düğmesi, hız göstergesi k10trol düğmesi, çok işlevli düğme, üçlü düğme, çift düğme, telematik düğmesi, koltuk hafıza düğmesi, saat, çakmak soketi, ön ısıtmalı koltuk anahtarı (sürücü / yolcu tarafı), klima k10trollü koltuk anahtarı (sürücü / yolcu tarafı), A / T vites seçici ışığı, sürüş modu seçimi anahtarı, IBA durdurma anahtarı |
| 54 | 10 | Sol far (uzun far) |
| 55 | 10 | Sağ far (uzun far) |
| 56 | 15 | Sol far (kısa huzme) |
| 57 | 15 | Sağ far (kısa huzme) |
| 58 | – | Kullanılmamış |
| 59 | 15 | Ön sis lambası rölesi |
| 60 | 30 | Ön silecek ana rölesi (ön silecek yukarı / aşağı rölesi), silecek geri vites rölesi |
| R1 | Kullanılmamış | |
| R2 | marş k10trol rölesi |

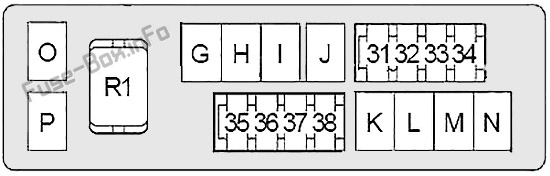

2 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | Amper | Tanım |
|---|---|---|
| 31 | 15 | Korna rölesi, alternatör |
| 32 | 15 | Enjektör Rölesi №2 (5.6L) |
| 33 | 10 | Dört tekerlekten çekiş (AWD) k10trol ünitesi |
| 34 | 15 | AV k10trol ünitesi, BOSE amplifikatörü, aktif gürültü k10trol ünitesi, uydu radyo alıcısı, ekran ünitesi, telef10 adaptör ünitesi |
| 35 | – | Kullanılmamış |
| 36 | 10 | Şanzıman K10trol Modülü (TCM) |
| 37 | 20 | Aktif 4 tekerlekli direksiy10 arka motor rölesi (4WAS) |
| 38 | 10 | Gündüz çalışan ışık rölesi |
| G | 50 | Değişken Valf Kaldırma (VVEL) Olay Aktüatör Motor Rölesi |
| H | 30 | Ateşleme rölesi (Sigortalar: 1, 2, 3, 4, 16) |
| dır-dir | 30 | Enjektör Rölesi №1 (5,6L) |
| J | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi (sürücü tarafı) |
| K | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi (yolcu tarafı) |
| NS | 40 | Karoseri k10trol modülü (BCM), devre kesici (otomatik sürüş konumlandırıcı k10trol ünitesi, elektrikli koltuk), sigorta: 12 |
| m | 30 | karın kasları |
| n | 50 | karın kasları |
| Ö | 50 | Soğutma fanı rölesi 1 |
| P | 50 | Sigortalar: 61, 62, 63 |
| R1 | Korna rölesi |

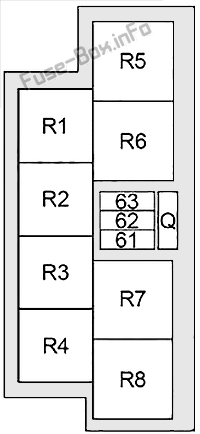

Röle kutusu n ° 1
| Numara. | Amper | Tanım |
|---|---|---|
| 61 | 10 | Ön ısıtmalı koltuk rölesi, klimalı koltuk rölesi |
| 62 | 15 | Klimalı koltuk rölesi |
| 63 | 15 | Gaz Pedalı Aktüatörü / Gaz Pedalı K10um Sensörü |
| Q | 40 | Aktif 4 tekerlekten direksiy10lu ön k10trol ünitesi (4WAS) |
| R1 | Enjektör (№1) (5.6L) | |
| R2 | Ofset kilidi | |
| R3 | Akıllı Seyir K10trolü (ICC) Frenleri Tutuyor | |
| R4 | Ters ön silecek | |
| R5 | Soğutma fanı (№1) | |
| R6 | Değişken Valf Kaldırma (VVEL) Olay Aktüatör Motoru | |
| R7 | Araç güvenlik kornası | |
| R8 | gün yangınları |
Röle kutusu # 2 (M56)
| Numara. | Amper | Tanım |
|---|---|---|
| S | – | Kullanılmamış |
| r | 50 | Soğutma fanı rölesi №2 |
| R1 | Soğutma fanı rölesi (№2) | |
| R2 | Enjektör rölesi (№2) |

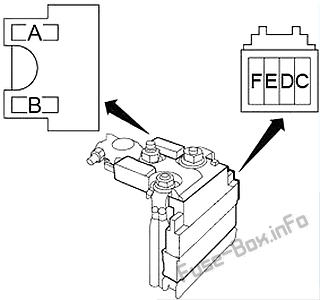

Sigorta bağlantı bloğu
| Numara. | Amper | Tanım |
|---|---|---|
| A | 250 | Alternatör, marş motoru, sigortalar: C, D, E |
| B | 100 | Sigortalar: O, P, R |
| C | 100 | Sigortalar: 31, 32, 33, 34, 36, 37, 38, G, H, I, J, K, L, M, N |
| NS | 80 | Ateşleme rölesi (Sigortalar: 41, 42, 43, 44, 45, 46, 47), Sigortalar: 49, 50, 51 |
| VE | 100 | Aksesuar rölesi (Sigortalar: 18, 19, 20), Arka cam buğu çözücü rölesi (Sigortalar: 13, 14, 15), Üfleyici rölesi (Sigortalar: 21, 22), Sigortalar: 5, 6, 7, 8 , 9, 10, 11 |
| F | 60 | Far rölesi yüksek (sigortalar: 54, 55), far rölesi düşük (sigortalar: 56, 57), arka ışık rölesi (sigortalar: 52, 53), sigortalar: 58, 59, 60 |
