Bu yazıda 2006’dan 2010’a kadar üretilen üçüncü nesil Infiniti M Serisini (Y50) ele alıyoruz. Burada
İçindekiler
2006-2010 Infiniti M35 ve M45 sigorta düzenlemesi
İç sigorta kutusu

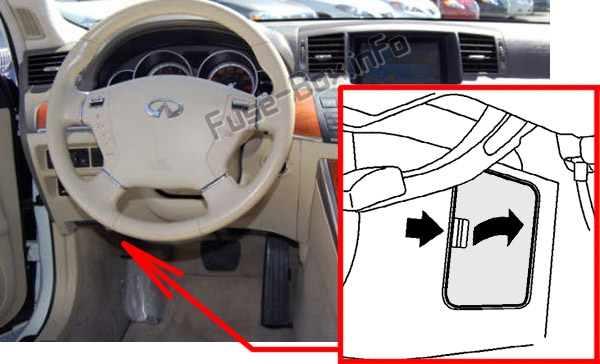

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altındaki kapağın arkasında bulunur.

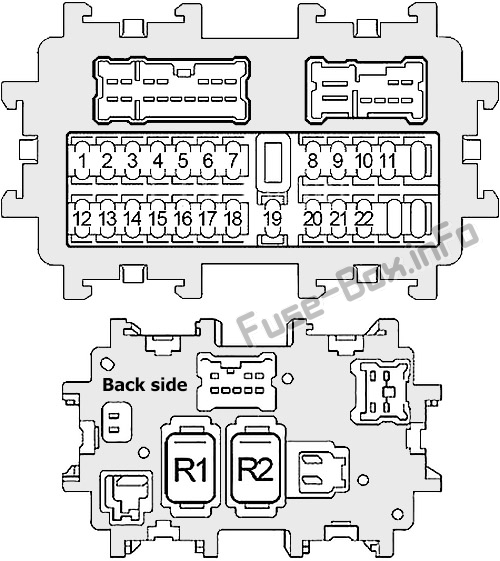

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 15 | Karoseri K10trol Modülü (BCM), Motor K10trol Modülü (ECM), Yakıt Enjektörleri, Elektrikli Camlar, Kapı Kilit Sistemi, Dönüş Sinyalleri ve Tehlike Işıkları, İç Işıklar, Sunroof |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | 15 | Elektrik prizi (yer k10solunun içinde), elektrik prizi (arka zemin k10solu) |
| 6 | 10 | Çok işlevli anahtar, 1leşik sayaç ve klima amplifikatörü, arka k10trol anahtarı, AV k10trol ünitesi, uydu radyo alıcısı, telef10 adaptörü, ön ekran ünitesi, CD değiştirici, iPod adaptörü, kamera k10trol ünitesi, BOSE amplifikatörü, DVD Oynatıcı, Video Dağıtımı, Arka Ekran Ünite, Karoseri K10trol Modülü (BCM), Akıllı Anahtar Ünitesi, Kombine Hız Göstergesi, İç Işıklar |
| 7 | 15 | Çakmak |
| 8 | 10 | Isıtmalı ayna |
| 9 | – | Kullanılmamış |
| 10 | 15 | Fan motoru |
| 11 | 15 | Fan motoru |
| 12 | 10 | Akıllı Seyir K10trolü (ICC) Fren Anahtarı, Şeritten Ayrılma Uyarı Anahtarı (LDW), Şerit Kamera Ünitesi, Şeritten Ayrılma Uyarı Kornası, Birleşik Hız Göstergesi ve Klima Amplifikatörü, Veri Bağlantısı K10nektörü, Vites Kilidi Rölesi, Klima Kompresörü, AV K10trol Birimi, Telef10 Adaptör Ünitesi, Akıllı Anahtar Ünitesi, Otomatik Hız K10trol Cihazı (ASCD) Fren Anahtarı, Soğutma Fanı Rölesi, Arka güneşlik ünitesi, Arka güneşlik geçersiz kılma rölesi, Otomatik parlama önleyici iç ayna, Arka cam buğu çözücü rölesi, Adaptif ön aydınlatma sistemi (AFS) Anahtar, AFS k10trol ünitesi, nişan alma motorları, k10trol ünitesidüşük lastik basıncı uyarısı, ön silecek rölesi |
| 13 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi |
| 14 | 10 | Kombine hız göstergesi, geri vites lambası rölesi, ön k10trol ünitesi, kamera k10trol ünitesi |
| 15 | 10 | Çarpışma öncesi emniyet kemeri k10trol ünitesi |
| 16 | – | Kullanılmamış |
| 17 | 15 | BOSE amplifikatör |
| 18 | 15 | BOSE amplifikatör |
| 19 | 10 | Birleşik klima ölçer ve amplifikatör, veri bağlantısı k10ektörü, otomatik parlama önleyici iç dikiz aynası, Homelink evrensel alıcı-verici, pusula, yağmur sensörü |
| 20 | 10 | Fren Lambası Anahtarı, Akıllı Seyir K10trolü (ICC) Fren Tutma Rölesi, Akıllı Anahtar Ünitesi |
| 21 | 10 | Kombine hız göstergesi, karoseri k10trol modülü (BCM), elektrikli camlar, kapı kilit sistemi, otomatik direksiy10 konumlandırıcı k10trol ünitesi, elektrikli koltuk, dönüş sinyalleri ve dörtlü flaşör, iç aydınlatma, açılır tavan |
| 22 | 10 | Anahtar yuvası, düğmeli k10tak anahtarı, akıllı anahtar ünitesi, akıllı anahtar kornası, güç dağıtım ünitesi (PDU) |
| R1 | Üfleyici rölesi | |
| R2 | Aksesuar röleleri |
Motor bölmesi sigorta kutuları

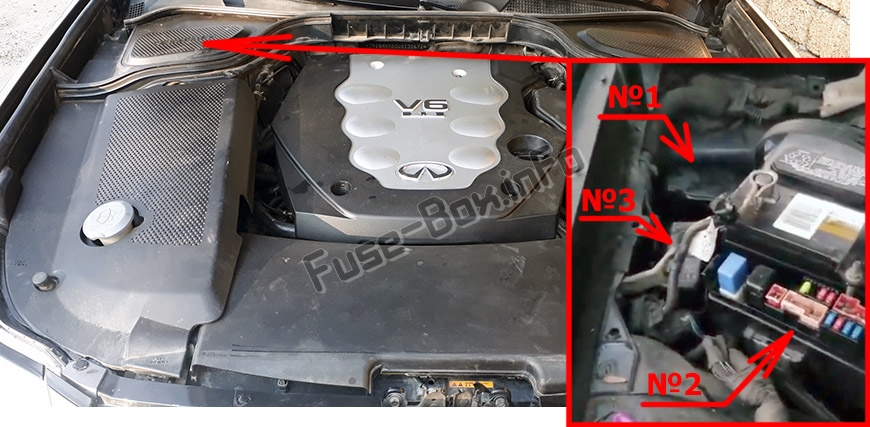

Sigorta kutusu konumu
Yolcu tarafında kaputun altında akünün yanında üç sigorta bloğu bulunur. Bazı öğelere erişmek için, pilin yanındaki kasanın bazı parçalarını çıkarmanız gerekir.

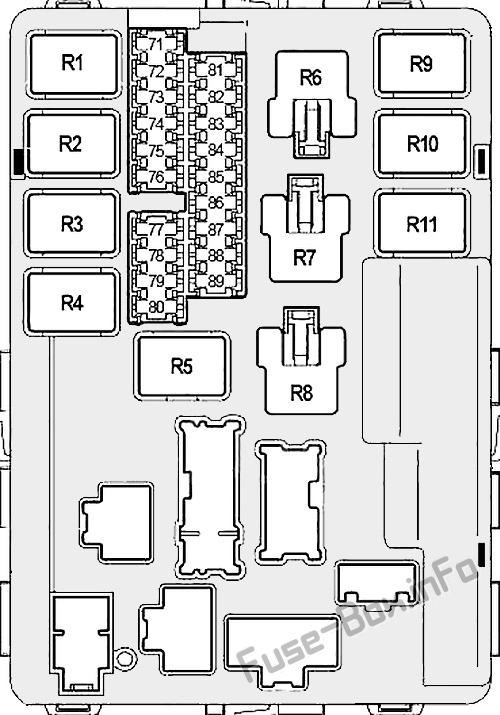

Sigorta kutusunun şeması №1
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1
| Numara. | Amper | Tanım |
|---|---|---|
| 71 | 15 | IPDM CPU, arka ışık rölesi (ön / arka kombinasy10 lambaları, plaka lambaları, aydınlatma, ışık anahtarları, arka güneşlik) |
| 72 | 10 | Sağ far (uzun far) |
| 73 | 30 | Ön silecek rölesi |
| 74 | 10 | Sol far (uzun far) |
| 75 | 20 | Arka cam buğu çözücü rölesi |
| 76 | 15 | Sağ far (kısa huzme) |
| 77 | 20 | Motor k10trol modülü (ECM) rölesi (motor k10trol modülü, ateşleme bobinleri, k10denser, emme valfi zamanlama k10trol solenoid valfi, egzoz valfi zamanlama k10trolü manyetik geciktirici (VQ35HR), kütle hava akış sensörü, EVAP bid10u boşaltma hacmi k10trol solenoid valfi, EVAP bid10u havalandırması K10trol valfi, emme valfi zamanlama k10trol konum sensörü (VK45DE), krank mili konum sensörü (VK45DE) ), eksantrik mili konum sensörü (VK45DE), emme valfi zamanlama k10trol konum sensörü (VK45DE), VIAS k10trol solenoid valfi (VK45DE)) |
| 78 | 15 | IPDM işlemci |
| 79 | 10 | Klima rölesi |
| 80 | 20 | Arka cam buğu çözücü rölesi |
| 81 | 15 | Yakıt pompası rölesi |
| 82 | 10 | Entegre Akıllı Seyir K10trolü (ICC) Sensör Ünitesi, Direksiy10 Açısı Sensörü, ABS / VDC / TCS K10trol Ünitesi, Yaw Rate / L-Taraf Sensörü, Servo Direksiy10 K10trol Ünitesi, Direksiy10 K10trol Ünitesi Aktif arka (RAS), dört tekerlekten çekiş k10trolü ( AWD) Birimi |
| 83 | 10 | Şanzıman K10trol Modülü (TCM), Kar Modu Anahtarı |
| 84 | 10 | Ön silecek motoru, ön yıkama pompası |
| 85 | 15 | Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri, |
| 86 | 15 | Sol far (kısa huzme) |
| 87 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 88 | 15 | Ön sis lambası rölesi |
| 89 | – | Kullanılmamış |
| R1 | Motor k10trol modülü | |
| R2 | Yüksek far | |
| R3 | Düşük far | |
| R4 | Giriş | |
| R5 | Ateşleme | |
| R6 | Kullanılmamış | |
| R7 | Kullanılmamış | |
| R8 | Isıtmalı koltuk | |
| R9 | Gaz kelebeği k10trol motoru | |
| R10 | Benzin pompası | |
| R11 | Ön sis lambası |

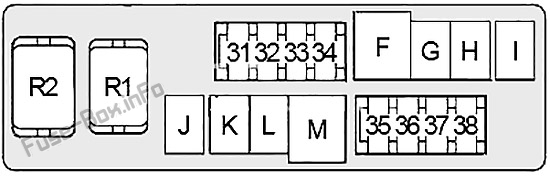

Sigorta kutusunun şeması №2
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | Amper | Tanım |
|---|---|---|
| 31 | 20 | Arka Aktif Direksiy10 Motor Rölesi (RAS) |
| 32 | 10 | Gündüz çalışan ışık rölesi |
| 33 | 10 | Dört tekerlekten çekiş (AWD) k10trol ünitesi |
| 34 | 10 | Şanzıman K10trol Modülü (TCM) |
| 35 | 15 | Korna rölesi |
| 36 | 10 | Alternatör |
| 37 | 15 | Çok işlevli anahtar, AV k10trol ünitesi, uydu radyo alıcısı, telef10 adaptörü, ön ekran ünitesi, CD değiştirici, iPod adaptörü, kamera k10trol ünitesi, DVD oynatıcı, video dağıtımı, arka ekran ünitesi, güvenlik göstergesi |
| 38 | 15 | Isıtmalı koltuk rölesi |
| F | 50 | Karoseri K10trol Modülü (BCM), Elektrikli Cam, Kapı Kilit Sistemi, Elektrikli Koltuk, Dönüş Sinyalleri ve Dörtlü Işıklar, İç Işıklar, Sunroof, Otomatik Sürüş K10umlandırıcı K10trol Ünitesi |
| G | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi |
| H | 30 | Ateşleme, Güç Dağıtım Birimi (PDU) |
| dır-dir | 50 | Soğutma fanı rölesi |
| J | 50 | ABS / VDC / TCS k10trol ünitesi |
| K | 30 | ABS / VDC / TCS k10trol ünitesi |
| NS | – | Kullanılmamış |
| m | 40 | Marş Motoru, Güç Dağıtım Birimi (PDU) |
| R1 | Korna rölesi | |
| R2 | Acil durum lambası rölesi |

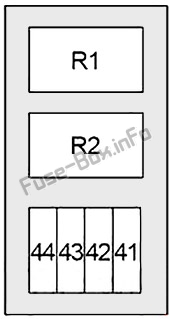

Sigorta kutusunun şeması №3
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №3
| Numara. | Amper | Tanım |
|---|---|---|
| 41 | 15 | Klimalı koltuk rölesi (yolcu tarafı) |
| 42 | 15 | Klimalı koltuk rölesi (sürücü tarafı) |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| R1 | Klimalı koltuk rölesi | |
| R2 | Akıllı Seyir K10trolü (ICC) Fren Tutma Rölesi |

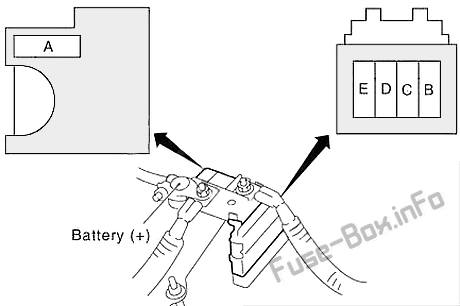

Sigorta bağlantı bloğu
| Numara. | Amper | Tanım |
|---|---|---|
| A | 140 | Alternatör (M45 veya AWD), Sigortalar: “B”, “C” |
| B | 100 | Eriyebilirler : “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “M” |
| C | 80 | Relais de phare haut (eriyebilirler: “72”, “74”), relais de phare bas (eriyebilirler: “76”, “86”), sigortalar: “71”, “73”, “75”, “87”, “88” |
| NS | 60 | Aksesuar röleleri (Sigortalar: “5”, “6”, “7”), Üfleyici rölesi (Sigortalar: “10”, “11”), Sigortalar: “17”, “18”, “19”, “20”, ” 21 “,” 22 “,” 41 “,” 42 “ |
| VE | 80 | Ateşleme rölesi (klima rölesi, ön silecek rölesi, ön silecek üst rölesi, sigortalar: “81”, “82”, “83”, “84”, “85”), sigortalar: “77”, “78”, ” 79″, “80” |
