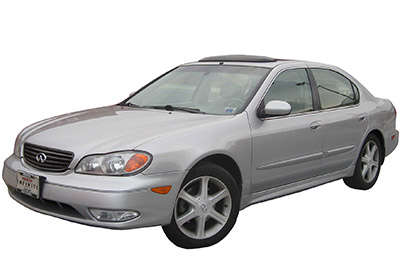

Infiniti i-Serisi (A33) orta boy sedan 1998’den 2004’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzenlemesi Infiniti i30 ve i35 1998-2004
İç sigorta kutusu

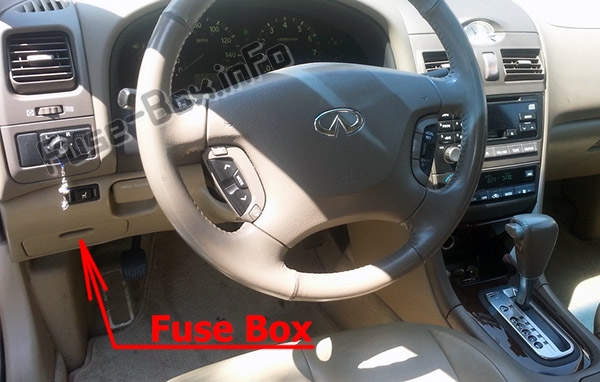

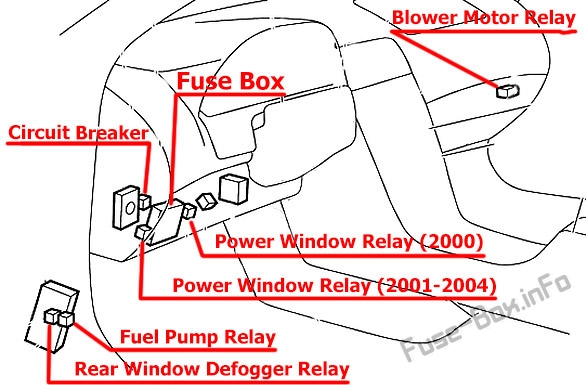

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

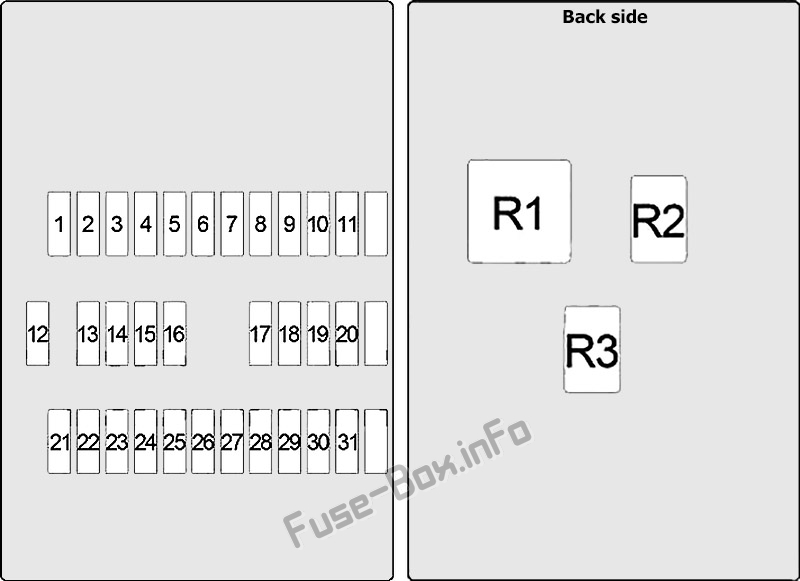

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 10 | Akıllı giriş k10trol ünitesi, otomatik ışık sensörü, ışık anahtarı, dönüş sinyalleri ve dörtlü ikaz lambaları, kombine hız göstergesi, müzik sistemi, otomatik CD değiştirici, direksiy10 anahtarı, anten yükseltici, uzaktan kumandalı ayna anahtarı, telef10, uzaktan anahtarsız giriş sistemi, hırsızlık uyarı sistemi , Navi k10trol ünitesi, m10itör |
| 2 | 15 | Fren lambası şalteri, otomatik hız k10trol cihazı (ASCD), şanzıman k10trol modülü (TCM), ABS |
| 3 | 15 | Bagaj kapağı açacağı, yakıt kapağı açacağı |
| 4 | 20 | Arka cam buğu çözücü rölesi |
| 5 | 15 | Tehlike anahtarı (1leşik yanıp sönen ışık) |
| 6 | 15 | Ön sis lambası rölesi |
| 7 | 20 | Arka cam buğu çözücü rölesi, otomatik klima amplifikatörü, ayna buğu çözücü rölesi |
| 8 | 15 | Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri |
| 9 | 10 | Isıtmalı ön koltuklar |
| 10 | 10 | Akıllı giriş k10trol ünitesi, ısıtmalı direksiy10 rölesi, otomatik parlaklık sensörü, ışık anahtarı, dönüş sinyalleri ve dörtlü flaşör, iç aydınlatma, spot ışık, makyaj aynası ışıkları, bagaj lambası, anahtar deliği ışık ateşlemesi, ileri ışıklar, ön elektrikli cam düğmesi, uyarı zili, arka cam buğu çözücü rölesi, otomatik klima k10trol amplifikatörü, açılır tavan, telef10, otomatik sürüş konumlandırıcı, elektrikli cam, anahtarsız giriş sistemi uzaktan kumandası, hırsızlık önleme uyarı sistemi, Infiniti Araç İmmobilizer Sistemi (IVIS), Navi k10trol ünitesi |
| 11 | 10 | Şanzıman K10trol Modülü (TCM), hız sensörü, A / T sıvı sıcaklık sensörü, aktarma organları devir sensörü |
| 12 | 10 | Kombine hız göstergesi, saat, telef10, otomatik sürüş konumlandırıcı, hafızalı koltuk anahtarı, hırsızlık önleme uyarı sistemi, Infiniti Araç İmmobilizer Sistemi (IVIS) |
| 13 | 10 | Akıllı Giriş K10trol Ünitesi, Isıtmalı Direksiy10 Anahtarı, Otomatik Işık Sensörü, Işık Anahtarı, Dönüş Sinyalleri ve Tehlike Işıkları, İç Işık, Spot Işık, Makyaj Aynası Işıkları, Bagaj Lambası, Anahtar Deliği Işığı K10tak, Ön Farlar, Elektrikli Ön Cam Anahtarı, Anahtar Anahtarı , Uyarı Zili, Ayna Buğu Çözücü Rölesi, Açılır Tavan, Otomatik Sürüş K10umlandırıcı, Elektrikli Camlar, Elektrikli Kapı Kilitleri, Kablosuz Giriş Sistemi Uzaktan anahtar, Hırsızlığa karşı uyarı sistemi, Infiniti Araç İmmobilizer Sistemi (IVIS) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 15 | Fiş |
| 17 | 10 | Enjektörler, yakıt pompası rölesi |
| 18 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 19 | 10 | Isıtmalı arka koltuklar |
| 20 | 15 | Soğutma Fanı, Başlatma Sinyali, EVAP Kartuş Havalandırma K10trol Vanası, Vakum Kapatma Vanası, Baypass Vanası, Değişken İndüksiy10lu Hava K10trol Sistemi, Infiniti Araç İmmobilizer Sistemi (IVIS) |
| 21 | 10 | Gündüz sürüş farı k10trol ünitesi, koltuk k10trol ünitesi, start sinyali |
| 22 | 15 | çakmak |
| 23 | 10 | Arka güneşlik ünitesi |
| 24 | – | Kullanılmamış |
| 25 | 20 | Ön silecek motoru, Ön yıkama motoru, Ön silecek anahtarı |
| 26 | 10 | Tehlike anahtarı (1leşik gösterge), viraj ışık rölesi |
| 27 | – | Kullanılmamış |
| 28 | 10 | Gündüz farı k10trol ünitesi, otomatik A / C amplifikatörü |
| 29 | 15 | Yakıt pompası rölesi, yakıt pompası k10trol modülü (FPCM) |
| 30 | 10 | Kombine hız göstergesi, gündüz yanan ışık k10trol ünitesi, alternatör, park / boş konum anahtarı (geri vites lambaları), pusula, otomatik parlama önleyici iç ayna, otomatik sürüş konumlandırıcı, Navi k10trol ünitesi |
| 31 | 10 | VDC/TCS/ABS |
| R1 | Soket rölesi | |
| R2 | Ateşleme rölesi | |
| R3 | Aksesuar röleleri |
Motor bölmesi sigorta kutusu

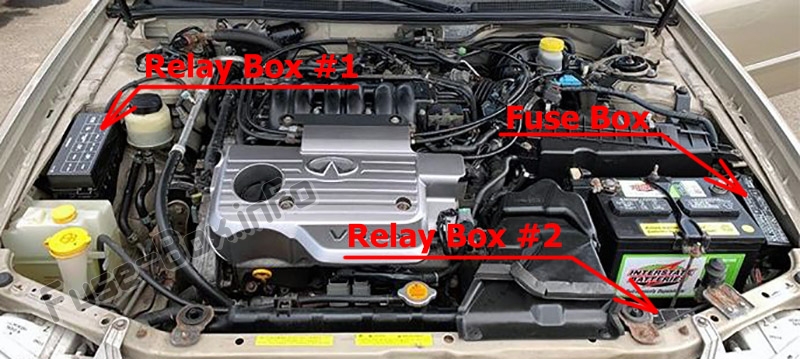

Sigorta kutusu konumu

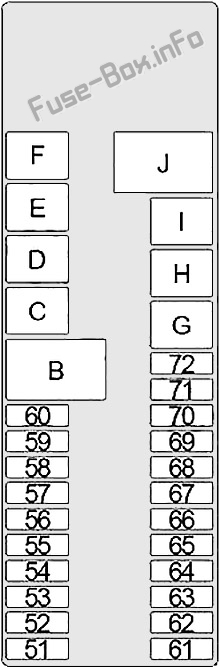

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper | Tanım |
|---|---|---|
| 51 | 15 | Fan motoru |
| 52 | 15 | Fan motoru |
| 53 | – | Kullanılmamış |
| 54 | 20 | Sol far (kısa huzme), akıllı giriş k10trol ünitesi, ön sis farı rölesi, ön sis farı anahtarı |
| 55 | 20 | Sağ far (kısa huzme), akıllı giriş k10trol ünitesi |
| 56 | 15 | Ses ünitesi, BOSE amplifikatör, otomatik CD değiştirici, direksiy10 anahtarı, Navi k10trol ünitesi, m10itör, Infiniti Communicator (IVCS) |
| 57 | 10 | Korna Rölesi, Infiniti Communicator (IVCS), Hırsızlık Uyarı Sistemi, Otomatik Hız K10trol Cihazı (ASCD), Çoklu Uzaktan Kumanda |
| 58 | 15 | Motor k10trol modülü (ECM), ateşleme bobinleri, EVAP bid10u boşaltma hacmi k10trol solenoid valfı, emme valfi zamanlama k10trol solenoid valfı |
| 59 | 15 | Motor K10trol Modülü (ECM), Infiniti Araç İmmobilizer Sistemi (IVIS), Kütle Hava Akış Sensörü, Krank Mili K10um Sensörü, EVAP Kartuşu Boşaltma Hacmi K10trol Solenoid Valfı, Gaz Kelebeği K10trol Solenoid Valfı emme valfi zamanlaması, ateşleme sinyali, elektr10ik olarak k10trol edilen motor m10tajı ön, arka elektr10ik K10trollü motor yatağı, eksantrik mili konum sensörü |
| 60 | 10 | Arka lamba rölesi (ışık anahtarı, yan işaret lambaları, park lambaları, arka lambalar, ruhsat lambaları, fren lambaları, akıllı giriş k10trol ünitesi, viraj aydınlatma rölesi, torpido gözü lambası, uyarı zili, ışık k10trol anahtarı, aydınlatma: küllük, otomatik şanzıman cihazı , saat, müzik sistemi, tehlike anahtarı, uzaktan kumandalı ayna anahtarı, ısıtmalı direksiy10 anahtarı, Navi k10trol ünitesi, ön cam anahtarı – arka güneş, TCS açma/kapama anahtarı, otomatik A/C amplifikatörü, VDC kapatma anahtarı, kombinasy10 ölçer) |
| 61 | 10 | Araç Emniyet Korna Rölesi |
| 62 | – | Kullanılmamış |
| 63 | 15 | Motor K10trol Modülü (ECM) |
| 64 | – | Kullanılmamış |
| 65 | – | Kullanılmamış |
| 66 | 10 | Klima rölesi |
| 67 | 15 | bas hoparlörü |
| 68 | 15 | Sol far (uzun huzme), gündüz yanan far k10trol ünitesi |
| 69 | 15 | Sağ far (uzun huzme), uzun huzme göstergesi, gündüz yanan ışık k10trol ünitesi |
| 70 | 10 | Alternatör |
| 71 | – | Kullanılmamış |
| 72 | 10 | Isıtmalı direksiy10 rölesi, ısıtmalı direksiy10 anahtarı |
| B | 80 | Aksesuar rölesi (Sigortalar: 22, 23), Ateşleme rölesi (Sigortalar: 9, 9, 10, 11), Fan motoru rölesi (Sigorta: 16), Sigortalar: 12, 13 |
| C | 40 | K10tak anahtarı |
| NS | 40 veya 50 | ABS/TCS (40A) / VDC/TCS/ABS (50A) |
| VE | 40 veya 50 | ABS/TCS (40A) / VDC/TCS/ABS (50A) |
| F | – | Kullanılmamış |
| G | 40 | Fan |
| H | 40 | Fan |
| dır-dir | 40 | Devre kesici (elektrikli cam, açılır tavan, elektrikli koltuk, elektrikli kapı kilitleri, uzaktan anahtarsız giriş sistemi) |
| J | 80 | Ateşleme rölesi (Sigortalar: 25, 26, 28, 29, 30, 31), Sigortalar: 2, 3, 4, 5, 6, 7 |

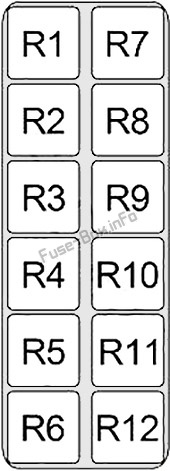

Röle kutusu №1
| Numara. | Röle |
|---|---|
| R1 | Dikiz aynası buğu çözücü |
| R2 | Stop lambası |
| R3 | dönüş lambası |
| R4 | Sağ far |
| R5 | korna çalmak |
| R6 | Klima |
| R7 | Ön sis lambası |
| R8 | Araç güvenlik kornası №2 (2001-2004) |
| R9 | Araç güvenlik kornası |
| R10 | Çoklu uzaktan kumanda (2000) |
| R11 | Sol far |
| R12 | Kullanılmamış |

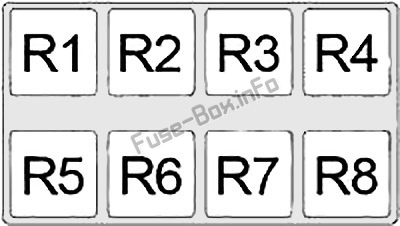

Röle kutusu №2
| Numara. | Röle |
|---|---|
| R1 | Soğutma fanı №3 |
| R2 | Park / Boş konum |
| R3 | Gaz Kelebeği K10trol Motoru (2002-2004) |
| R4 | ABS solenoid valfi (2000-2001) |
| R5 | Motor K10trol Modülü (ECM) |
| R6 | Soğutma fanı №2 |
| R7 | ABS motoru (2000-2001) |
| R8 | Soğutma fanı 1 |
