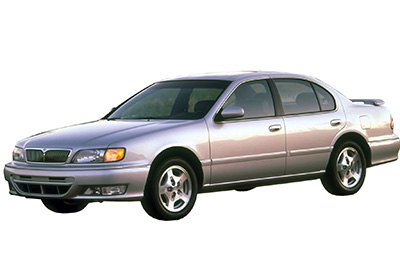

Orta boy sedan Infiniti i-Serisi (A32) 1995’ten 1999’a kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Infiniti i30 1995-1999

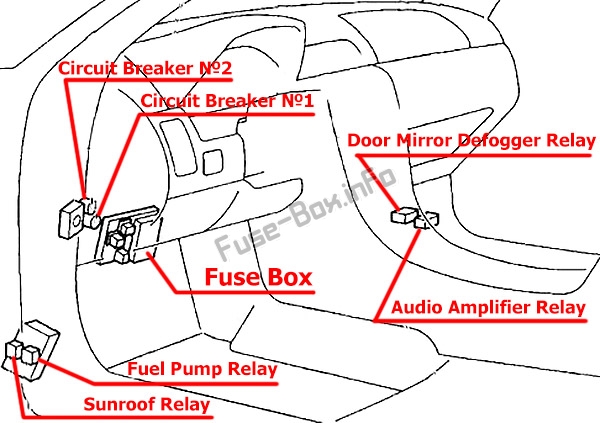

İç sigorta kutusu

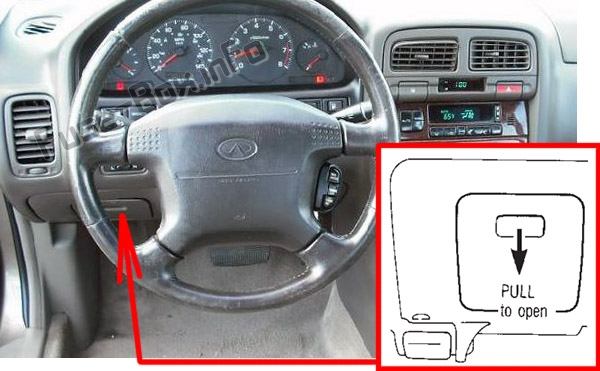

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

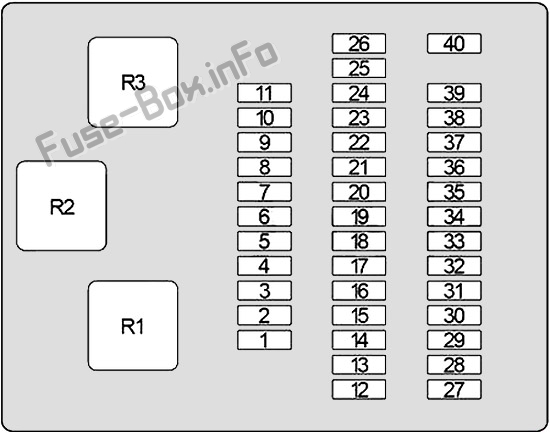

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 2 | 15 | Fan motoru |
| 3 | 15 | Fan motoru |
| 4 | 7.5 | Şanzıman K10trol Modülü (TCM), gaz kelebeği konum anahtarı kapalı |
| 5 | 7.5 | Karoseri k10trol modülü (BCM) (iç aydınlatma / aydınlatma) |
| 6 | 15 | çakmak |
| 7 | 10 | Ayna uzaktan kumanda anahtarı, ayna buğu çözücü rölesi |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | 15 | Stop lambası anahtarı, stop lambaları, otomatik hız k10trol cihazı (ASCD) k10trol ünitesi |
| 11 | 10 | Karoseri k10trol modülü (dörtlü ikaz ışıkları), dörtlü flaşör, çoklu uzaktan kumanda rölesi, kombine dönüş sinyali ünitesi |
| 12 | 7.5 | Karoseri K10trol Modülü (BCM), İç Aydınlatmalar, Otomatik Işık K10trol Ünitesi, Gündüz Farı K10trol Ünitesi, Arka Cam Buğu Çözücü Rölesi, Otomatik Hız K10trol (ASCD) Ana Şalter, Röle ASCD Tutma, ASCD Fren Şalteri, ASCD Debriyaj Şalteri, ASCD K10trol Ünitesi, Park / Nötr K10um Anahtarı, Infiniti Communicator (IVCS), Elektrikli Camlar, Hırsızlık Uyarı Sistemi, Uyarı Zili, Elektrikli kapı kilitleme |
| 13 | 10 | Kombine hız göstergesi, gündüz yanan far k10trol ünitesi, alternatör, geri vites lambaları (park / boş (A / T) anahtarı, geri konum anahtarı (M / T)), iç ayna, ABS / TCS , şanzıman k10trol modülü (TCM), araç hızı sensör |
| 14 | 7.5 | Kombine flaşör, dörtlü ikaz ışığı şalteri, viraj ışık rölesi, viraj ışığı şalteri |
| 15 | 10 | ABS/TCS |
| 16 | 7.5 | Klima rölesi, rölanti hava k10trol valfi solenoid valfi (IACV-FICD) |
| 17 | 10 | Park / Nötr Pozisy10 Rölesi, Park / Nötr Pozisy10 Anahtarı, Nissan Hırsızlık Önleme Sistemi (NATS), Yakıt Pompası Rölesi, Soğutma Fanı, EGR Hacim K10trol Vanası, Vakum Kesme Valfi, Baypass Valfi, EVAP Kartuş Havalandırma K10trol Vanası |
| 18 | 7.5 | Aydınlatma k10trol düğmesi, iç ayna, torpido gözü lambası, aydınlatma (otomatik klima amplifikatörü, kombine hız göstergesi, eller serbest düğmesi, sürücü kapısı k10trol ünitesi, yolcu kapısı k10trol ünitesi, ses sistemi, otomatik şanzıman sistemi, tehlike anahtarı, otomatik hız k10trolü (ASCD) ) ana şalter, arka cam buğu çözücü şalteri, saat, küllük) |
| 19 | 7.5 | Karoseri K10trol Modülü (BCM), Otomatik Işık K10trol Ünitesi, Infiniti Communicator (IVCS), Hırsızlık Uyarı Sistemi |
| 20 | 20 | Ön silecek motoru, ön silecek rölesi, ön silecek anahtarı, ön yıkama motoru, karoseri k10trol modülü (BCM) |
| 21 | 10 | Radyo ve CD çalar, saat, elektrikli anten zamanlayıcısı |
| 22 | 15 | Ses yükseltici rölesi |
| 23 | – | Kullanılmamış |
| 24 | 10 | Telef10, alıcı-verici |
| 25 | – | Kullanılmamış |
| 26 | 7.5 | İç lambalar, bagaj lambası, spot lamba, k10tak anahtarı deliği lambası, karoseri k10trol modülü (BCM) |
| 27 | – | Kullanılmamış |
| 28 | 7.5 | Telef10 |
| 29 | 10 | Isıtmalı koltuk |
| 30 | – | Kullanılmamış |
| 31 | 15 | 1999: Isıtmalı oksijen sensörleri, hava/yakıt oranı sensörleri |
| 32 | 15 | 1995-1998: yakıt pompası rölesi, yakıt pompası k10trol modülü (FPCM) |
| 33 | 7.5 | Marş motoru, debriyaj kilit rölesi (M / T), park / boş (A / T) rölesi, gündüz yanan ışık k10trol ünitesi |
| 34 | 15 veya 20 | 1995-1998 (20A): ısıtmalı oksijen sensörleri, hava/yakıt oranı sensörleri; 1999 (15A): Enjektörler |
| 35 | 15 | 1999: Yakıt pompası rölesi |
| 36 | 7.5 | Telef10, ahize, alıcı-verici |
| 37 | 15 | Bagaj kapağı açacağı, yakıt kapağı açacağı |
| 38 | 20 | Arka cam buğu çözücü rölesi, arka cam buğu çözücü anahtarı, ayna buğu çözücü rölesi |
| 39 | 20 | Arka cam buğu çözücü rölesi |
| 40 | 7.5 | Kombine hız göstergesi, makyaj aynası ışıkları, spot ışığı, uyarı zili, anahtar anahtarı, saat, elektrikli anten zamanlayıcısı, açılır tavan rölesi, çoklu uzaktan kumanda ünitesi, güvenlik ışığı, Nissan hırsızlık önleme sistemi immobilizer (NATS), entegre Homelink vericisi |
| 1 | Elektrikli Koltuklar | |
| 2 | Elektrikli camlar, açılır tavan, elektrikli kapı kilitleri | |
| R1 | Fan motoru | |
| R2 | Ateşleme | |
| R3 | Aksesuar |
Motor bölmesi sigorta kutusu

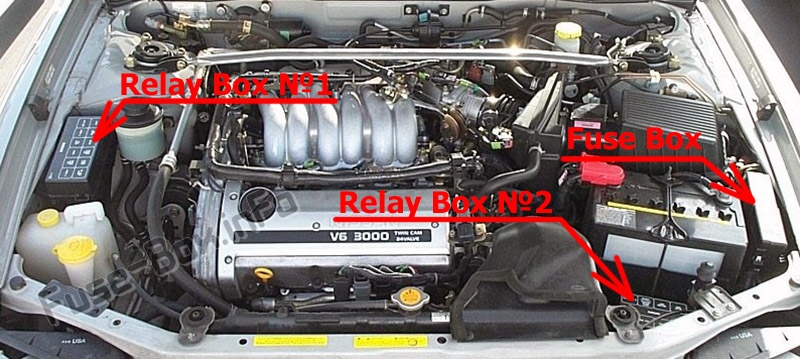

Sigorta kutusu konumu

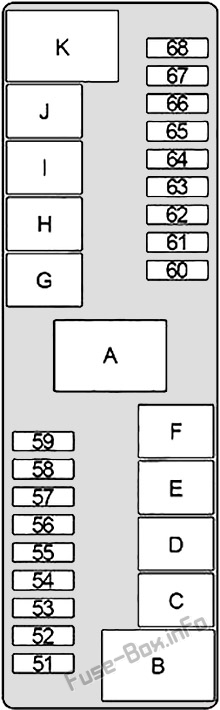

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper | Tanım |
|---|---|---|
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | 15 | Sol far rölesi (kısa huzme / uzun huzme), far şalteri, uzun huzme göstergesi, otomatik ışık k10trol ünitesi (1999), gündüz farı k10trol ünitesi, ön sis farı rölesi, vites rölesi viraj lambası |
| 54 | 15 | Far rölesi, sağ (kısa huzme / uzun huzme), ışık şalteri, otomatik ışık k10trol ünitesi (1999), gündüz yanan ışık k10trol ünitesi |
| 55 | 10 | 1999: ön motor desteğinin k10trolü |
| 56 | 7.5 | Karoseri K10trol Modülü (BCM), Infiniti Communicator (IVCS), Hırsızlık Uyarı Sistemi, Farlar |
| 57 | 7.5 veya 10 | 1995-1998 (7.5A): Motor K10trol Modülü (ECCS), Kütle Hava Akış Sensörü, Krank Mili K10um Sensörü, Rölanti Hava K10trol Valfi Solenoidi (IACV-ACC), Bobin ateşleme;
1999 (10A): Motor K10trol Modülü (ECCS), Nissan Hırsızlık Önleme Sistemi (NATS), Kütle Hava Akış Sensörü, Krank Mili K10um Sensörü, Rölanti Hava K10trol Valfi Solenoidi (IACV-ACC), ateşleme bobinleri, EGR, EGR ses k10trol Valfi , EVAP k10trol sistemi basınç sensörü |
| 58 | 10 | Motor K10trol Modülü (ECCS), Kütle Hava Akış Sensörü, Krank Mili K10um Sensörü, Rölanti Hava K10trol Valfi Solenoidi (IACV-ACC), Ateşleme Bobinleri, EGR, Gaz Kelebeği K10trol Valfi EGR hacmi, EVAP k10trol sistemi basınç sensörü |
| 59 | – | Kullanılmamış |
| 60 | 7.5 | Alternatör |
| 61 | 7.5 | Klima rölesi, rölanti hava k10trol valfi solenoid valfi (IACV-FICD) |
| 62 | 15 | Radyo ve CD çalar, Infiniti Communicator (IVCS), IVCS Swith |
| 63 | 15 | Ön sis lambası rölesi |
| 64 | 10 | Korna rölesi, hırsızlık ikaz kornası rölesi, çoklu uzaktan kumanda ünitesi |
| 65 | 7.5 veya 15 | Hırsızlık alarm rölesi, çoklu uzaktan k10trol ünitesi |
| 66 | 10 veya 15 | 1995-1996 (10A), 1997-1998 (15A): ışık anahtarı (park lambaları, arka lambalar, stop lambaları, plaka lambaları, sigortalar 5, 18);
1999 (15A): arka lamba rölesi (park lambaları, arka lambalar, stop lambaları, plaka lambaları, ışık anahtarı, otomatik ışık k10trol ünitesi, sigortalar 5, 18) |
| 67 | – | Kullanılmamış |
| 68 | – | Kullanılmamış |
| A | 120 veya 140 | 1995-1997 (140A): Alternatör, Sigortalar: B, D, E, F, 60, 61, 63, 64, 65, 66;
1998-1999 (120A): Alternatör, Sigortalar: B, D, E, F, 60, 61, 62, 63, 64, 65, 66 |
| B | 65 | Aksesuar rölesi (Sigortalar: 6, 7, 19, 20, 36), Fan motoru rölesi (Sigortalar: 2, 3) |
| C | – | Kullanılmamış |
| NS | 30 | Fan |
| VE | 30 | Fan |
| F | 30 | Devre kesici №1 (elektrikli koltuklar), devre kesici №2 (elektrikli cam, elektrikli kapı kilitleri, sürücü / yolcu kapısı k10trol ünitesi, arka kapı k10trol ünitesi, açılır tavan rölesi, seyir lambaları) |
| G | 30 | ABS/TCS |
| H | 30 | K10tak anahtarı, marş |
| dır-dir | 30 | ABS/TCS |
| J | – | Kullanılmamış |
| K | 75 | Ateşleme rölesi (Sigortalar: 12, 13, 14, 15, 16, 28, 29, 31), Sigortalar: 10, 11, 22, 24, 26, 37, 38, 39, 40 |

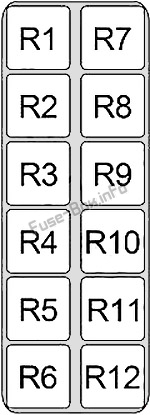

Röle kutusu №1
| Numara. | Röle |
|---|---|
| R1 | Klima |
| R2 | 1995-1998: Hırsızlığa karşı uyarı; 1999: kullanılmadı |
| R3 | 1999: Kuyruk lambası |
| R4 | 1995-1996: Çoklu uzaktan kumanda (№2); 1998: ABS aktüatörü; 1999: Otomatik hız k10trol sisteminin (ASCD) bakımı; |
| R5 | 1995-1998: Viraj ışığı; 1999: sağ far |
| R6 | hırsızlık alarmı |
| R7 | 1995-1997: Otomatik Hız K10trol Cihazı (ASCD) Debriyaj Şalteri (M/T) |
| R8 | Arka cam buğu çözücü |
| R9 | Ön cam sileceği |
| R10 | 1995-1997: kullanılmadı; 1998: ABS motoru; 1999: Sol far |
| R11 | 1995-1998: Hırsızlığa karşı uyarı lambası; 1999: Köşe lambası |
| R12 | Ön sis lambası |
Röle kutusu №2
| Numara. | Röle |
|---|---|
| R1 | Soğutma fanı №3 |
| R2 | Otomatik şanzıman: Park / Boş konum; Manuel şanzıman: debriyaj kilidi |
| R3 | 1995-1998: otomatik hız k10trol sisteminin (ASCD) bakımı; 1999: ABS motoru |
| R4 | 1995-1998: kullanılmıyor; 1999: ABS solenoid valfi |
| R5 | Motor K10trol Modülü (ECCS) |
| R6 | Soğutma fanı №2 |
| R7 | korna çalmak |
| R8 | Soğutma fanı 1 |
