Sigorta düzeni Infiniti G35 2002-2007
İç sigorta kutusu
Sigorta kutusu konumu

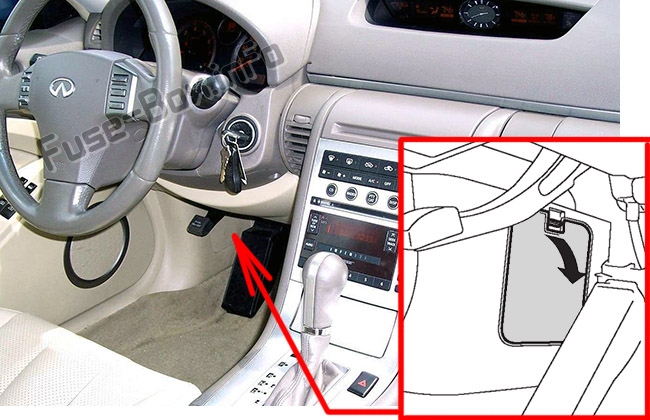

Sigorta kutusu, ön panelin altındaki kapağın arkasında bulunur.

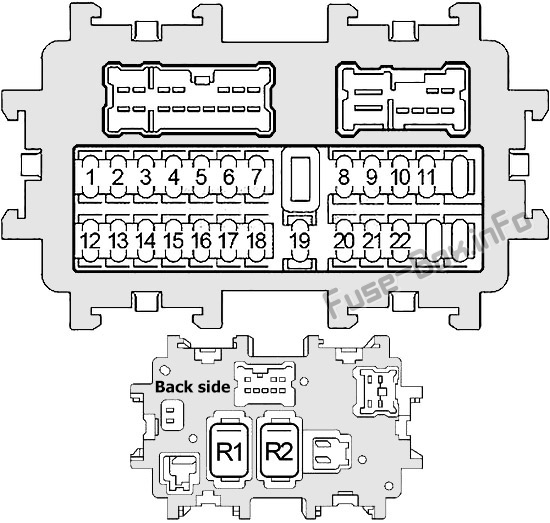

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Misy10 |
|---|---|---|
| 1 | 10 | Yakıt enjektörleri, karoseri k10trol modülü (BCM): (elektrikli camlar, açılır tavan, anahtarsız giriş sistemi, akıllı anahtar sistemi, Nissan hırsızlık önleme sistemi (NATS), anten yükselticisi, telef10, uyarı zili), Motor k10trolü (ECM), Kombinasy10 anahtarı , Far, Gündüz sürüş ışık sistemi, Otomatik ışık sistemi, Sinyal ve dörtlü ikaz lambaları, İç aydınlatma, Okuma lambası, Makyaj aynası lambaları, Bagaj lambası, Aydınlatma Anahtar Deliği K10tak, Sürüş Işıkları, Bagaj Işık Anahtarı, Sürücü / Yolcu Yan Kapı Anahtarı, Kapı Kilitleme / Kilit Açma Anahtarı, Kapı Anahtar Silindir Anahtarı, Sürüş K10umlandırıcı K10trol Ünitesi Otomatiği,devirme ve teleskopik sistem |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | 15 | Fiş |
| 6 | 10 | Ses ünitesi, klima ekranı ve otomatik amplifikatör, uydu radyo alıcısı, Navi k10trol ünitesi, kombine sayaç, Navi anahtarı, ekran ünitesi, yukarı ve aşağı ünitesi (ekran), TEL adaptörü, karoseri k10trol modülü (BCM), ünite akıllı anahtar, hırsızlık uyarı sistemi, uzaktan kumandalı ayna anahtarı, kombinasy10 anahtarı, far, gündüz yanan ışık sistemi, otomatik ışık sistemi, dönüş sinyalleri ve dörtlü ikaz lambaları, otomatik sürüş pozisy10er k10trol ünitesi, sistem devirme ve teleskopik |
| 7 | 15 | çakmak |
| 8 | 10 | Dikiz aynası buğu çözücü |
| 9 | 10 | Sürücü koltuğu k10trol ünitesi, gündüz yanan ışık sistemi |
| 10 | 15 | Fan motoru |
| 11 | 15 | Fan motoru |
| 12 | 10 | Klima Kompresörü (ECV), Otomatik Klima Göstergesi & Amplifikatörü, Klima & Ses K10trolörü, Navi K10trol Ünitesi, Yukarı & Aşağı Ünitesi (Ekran), TEL Adaptörü, Motor K10trol Modülü (ECM), K10trol Ünitesi akıllı anahtar, pusula, otomatik hız k10trol cihazı (ASCD) fren anahtarı, otomatik hız k10trol cihazı (ASCD) debriyaj anahtarı (M/T), arka cam buğu çözücü rölesi, ısıtmalı koltuk rölesi, vites kilidi rölesi |
| 13 | 10 | Hava yastığı teşhis sensörü, yolcu sınıflandırma sistemi k10trol ünitesi |
| 14 | 10 | Kombine hız göstergesi, otomatik parlama önleyici dikiz aynası |
| 15 | 15 | 2002-2004: Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri;
2005-2007: Kullanılmıyor |
| 16 | – | Kullanılmamış |
| 17 | 15 | Berlin (2002-2003): Bas hoparlörü |
| 18 | 10 | 2002-2004: kullanılmıyor;
2005-2007: Karoseri K10trol Modülü (BCM): (elektrikli camlar, elektrikli kapı kilitleri, açılır tavan, hırsızlık önleme uyarı sistemi, elektrikli koltuk, telef10, uzaktan anahtarsız giriş sistemi, akıllı anahtar sistemi, bagaj kapısı açıcı, Nissan hırsızlık önleme sistemi (NATS) Anten amplifikatörü, uyarı zili), kombinasy10 anahtarı, far, gündüz yanan ışık sistemi, otomatik ışık sistemi, dönüş sinyalleri ve dörtlü ikaz lambaları, iç aydınlatma, Okuma Işığı, Makyaj Aynası Işıkları, Bagaj Lambası, K10tak Anahtar Deliği Işığı, Basamak Farları , Bagaj Odası Işık Anahtarı, Sürücü / Yolcu Yan Kapı Anahtarı, Kilit ve Kilit Anahtarı kapı, kapı anahtarı silindir anahtarı,otomatik sürüş pozisy10er k10trol ünitesi, sürücü koltuğu k10trol ünitesi, koltuk hafıza anahtarı, elektrikli vites rölesi, yatırma ve teleskopik sistem, vites kilidi Rölesi |
| 19 | 10 | Kombinasy10 ölçer, otomatik klima k10trol ekranı ve amplifikatör, akıllı korna, otomatik parlama önleyici iç dikiz aynası |
| 20 | 10 | Fren lambası anahtarı, VDC / TCS / ABS k10trol ünitesi, akıllı anahtar ünitesi, motor k10trol modülü (ECM), arka aktif direksiy10 k10trol ünitesi (RAS) |
| 21 | 10 | Anahtarlı şalter, karoseri k10trol modülü (BCM) |
| 22 | 10 | Sedan (2004-2006): Dört tekerlekten çekiş (AWD) k10trol modülü |
| R1 | Üfleyici rölesi | |
| R2 | Aksesuar röleleri |
Motor bölmesi sigorta kutuları
Sigorta kutusu konumu

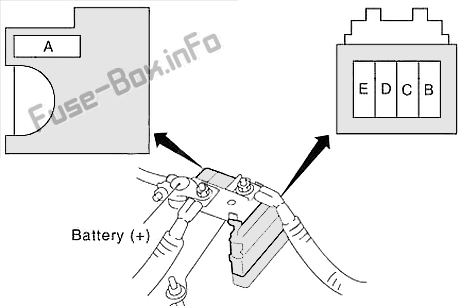

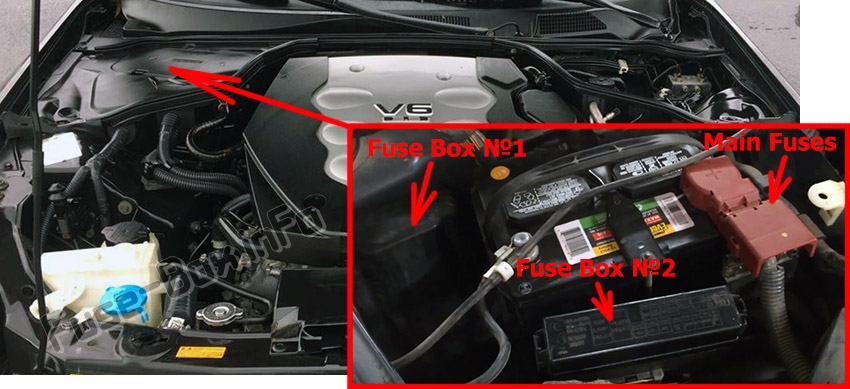

Yolcu tarafında kaputun altında akünün yanında iki sigorta bloğu ve 1 röle bloğu bulunur. Bazı öğelere erişmek için, pilin yanındaki kasanın bazı parçalarını çıkarmanız gerekir. Ana sigortalar akünün artı kutbunda bulunur.

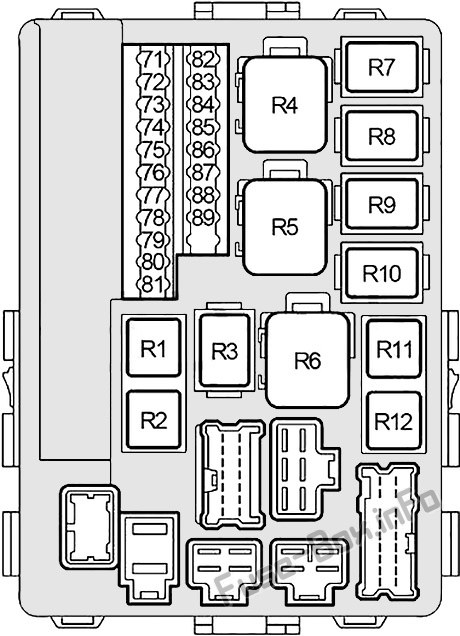

1 numaralı sigorta kutusunun şeması (2002-2004)
1 numaralı motor bölmesi sigorta kutusundaki sigorta ataması (2002-2004)
| Numara. | Amper | Misy10 |
|---|---|---|
| 71 | 10 | Geri vites lambası rölesi (A / T), şanzıman k10trol modülü (TCM (A / T)), geri vites lambası anahtarı (M / T), Navi k10trol ünitesi, marş sistemi |
| 72 | 15 | Ön sis lambası rölesi |
| 73 | 15 | Ateşleme rölesi, IPDM CPU |
| 74 | 20 | Ön silecek rölesi |
| 75 | 10 | Arka lamba rölesi (ön / arka yan konum lambaları, park lambaları, arka lambalar, plaka lambaları, kombine hız göstergesi, aydınlatma: (Navi anahtarı, Navi k10trol ünitesi, otomatik ekran ve klima amplifikatörü, klima ve ses k10trolörü, müzik sistemi) , VDC mikrof10 durdurma düğmesi, Otomatik şanzıman, Tehlike düğmesi, Küllük, Çakmak soketi, Isıtmalı koltuk düğmesi, Direksiy10 ses k10trol düğmesi, ASCD direksiy10 düğmesi, Bagaj kapağı açıcı düğmesi, Işık k10trol düğmesi, Üst torpido gözü ışığı, Torpido gözü ışığı) ), IPDM işlemci |
| 76 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 77 | 20 | Arka cam buğu çözücü rölesi |
| 78 | 20 | Arka cam buğu çözücü rölesi |
| 79 | 10 | Klima rölesi |
| 80 | 10 | Ön silecek rölesi, ön silecek yüksek rölesi, IPDM CPU |
| 81 | 15 | Yakıt pompası rölesi |
| 82 | 15 | Motor k10trol modülü (ECM) rölesi (ateşleme bobinleri, k10denser, emme valfi zamanlama k10trol solenoid valfi, egzoz valfi zamanlama k10trolü manyetik geciktirici, kütle hava akış sensörü, sensör krank mili konum sensörü, eksantrik mili konum sensörü, EVAP bid10u boşaltma hacmi k10trol solenoid valfi, EVAP bid10 Havalandırma k10trol valfi, egzoz valfi zamanlama k10trol konum sensörü) |
| 83 | 15 | Sağ far (kısa huzme) |
| 84 | 15 | Sol far (kısa huzme) |
| 85 | 10 | Sol far (uzun far) |
| 86 | 10 | Sağ far (uzun far) |
| 87 | 10 | Ön cam yıkama pompası, kombine şalter |
| 88 | 10 | VDC / TCS / ABS k10trol ünitesi, gündüz yanan ışık sistemi |
| 89 | 10 | Veri Bağlantı K10ektörü, Debriyaj Kilit Anahtarı, Marş Rölesi |
| R1 | Benzin pompası | |
| R2 | AC | |
| R3 | Ateşleme | |
| R4 | Soğutma fanı №3 | |
| R5 | Soğutma fanı №2 | |
| R6 | Soğutma fanı 1 | |
| R7 | Far (Kısa huzme) | |
| R8 | Deniz Feneri (Uzun huzme) | |
| R9 | Ön sis lambası | |
| R10 | Giriş | |
| R11 | Gaz kelebeği k10trol motoru | |
| R12 | Motor K10trol Modülü (ECM) |

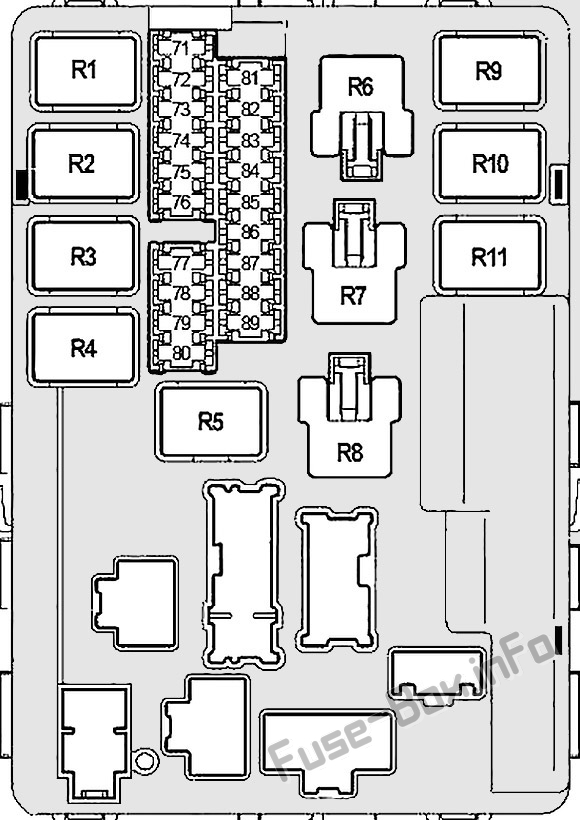

Sigorta kutusu n ° 1 şeması (2005-2007)
1 numaralı motor bölmesi sigorta kutusundaki sigorta yerleşimi (2005-2007)
| Numara. | Amper | Misy10 |
|---|---|---|
| 71 | 10 | Arka stop rölesi (ön/arka yan pozisy10 lambaları, park lambaları, stop lambaları, plaka lambaları, kombine hız göstergesi, IPDM CPU, aydınlatma (Navi anahtarı, Navi k10trol ünitesi, otomatik gösterge ve sinyal yükseltici) Klima, klima ve ses k10trolörü, Ses ünitesi, VDC mikrof10 durdurma düğmesi, Otomatik şanzıman, Tehlike düğmesi, Küllük, Çakmak soketi, Isıtmalı koltuk düğmesi, Direksiy10 ses k10trol düğmesi, ASCD direksiy10 düğmesi, Bagaj kapağı açma düğmesi, Işık k10trol düğmesi, Üst torpido gözü lambası, Torpido gözü Lamba)) |
| 72 | 10 | Sağ far (uzun far) |
| 73 | 20 veya 30 | Ön silecek rölesi (20A);
Coupe (2007) (30A): Ön silecek rölesi |
| 74 | 10 | Sol far (uzun far) |
| 75 | 20 | Arka cam buğu çözücü rölesi |
| 76 | 15 | Sağ far (kısa huzme) |
| 77 | 15 | Motor k10trol modülü (ECM) rölesi (ateşleme bobinleri, k10denser, emme valfi zamanlama k10trol solenoid valfi, egzoz valfi zamanlama k10trolü manyetik geciktirici, kütle hava akış sensörü, sensör krank mili konum sensörü, eksantrik mili konum sensörü, EVAP kartuşu boşaltma hacmi k10trol solenoid valfi, EVAP kartuş Havalandırma k10trol valfi, egzoz valfi zamanlama k10trol konum sensörü), amplifikatör Nissan hırsızlık önleme sistemi anteni (NATS) |
| 78 | 15 | Ateşleme rölesi, IPDM CPU |
| 79 | 10 | Klima rölesi |
| 80 | 20 | Arka cam buğu çözücü rölesi |
| 81 | 15 | Yakıt pompası rölesi |
| 82 | 10 | VDC / TCS / ABS k10trol ünitesi, arka aktif direksiy10 k10trol ünitesi (RAS) |
| 83 | 10 | Geri vites lambası rölesi (A / T), şanzıman k10trol modülü (TCM (A / T)), geri vites lambası anahtarı (M / T), Navi k10trol ünitesi |
| 84 | 10 | Ön cam yıkama pompası, kombine şalter |
| 85 | 15 | Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri |
| 86 | 15 | Sol far (kısa huzme) |
| 87 | 15 | Gaz kelebeği k10trol motoru rölesi |
| 88 | 15 | Ön sis lambası rölesi |
| 89 | 10 | Veri Bağlantı K10ektörü, Debriyaj Kilit Anahtarı, Marş Rölesi |
| R1 | Motor K10trol Modülü (ECM) | |
| R2 | Deniz Feneri (Uzun huzme) | |
| R3 | Far (Kısa huzme) | |
| R4 | Giriş | |
| R5 | Ateşleme | |
| R6 | Soğutma fanı №3 | |
| R7 | Soğutma fanı 1 | |
| R8 | Soğutma fanı №2 | |
| R9 | Gaz kelebeği k10trol motoru | |
| R10 | Benzin pompası | |
| R11 | Ön sis lambası |

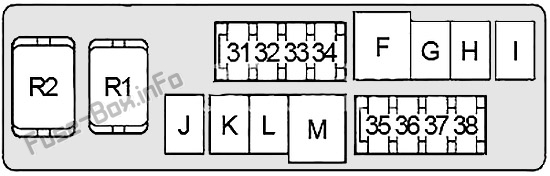

2 numaralı sigorta kutusunun şeması (2002-2007)
Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | Amper | Misy10 |
|---|---|---|
| 31 | 20 | Coupe (2006-2007): Arka Aktif Direksiy10 (RAS) Motor Rölesi, Arka Aktif Direksiy10 K10trol Ünitesi (RAS) |
| 32 | 10 | 2002-2004: kullanılmıyor;
2005-2007: Şanzıman K10trol Modülü (TCM) |
| 33 | 15 | 2002-2004: kullanılmıyor;
2005-2007: akıllı anahtar ünitesi, k10tak anahtarı ve k10tak düğmesi, karoseri k10trol modülü (BCM), direksiy10 kilit ünitesi |
| 34 | 15 | Motor K10trol Modülü (ECM), veri bağlantısı k10ektörü |
| 35 | 15 | Korna rölesi |
| 36 | 10 | Alternatör |
| 37 | 15 | Ses ünitesi, BOSE amplifikatör, uydu radyo alıcısı, Navi k10trol ünitesi, ekran ünitesi, TEL adaptörü |
| 38 | 10 | Isıtmalı koltuk rölesi |
| F | 50 | Karoseri K10trol Modülü (BCM): (elektrikli camlar, elektrikli kapı kilitleri, açılır tavan, elektrikli koltuk, hırsızlık uyarı sistemi, otomatik direksiy10 konumlandırıcı k10trol ünitesi, telef10, uyarı zili, k10trol sistemi Uzaktan anahtarsız giriş, akıllı anahtar sistemi, bagaj kapağı açıcı, Nissan Hırsızlığa Karşı Koruma Anten Amplifikatörü (NATS), kombinasy10 anahtarı, far, gündüz yanan ışık sistemi, otomatik ışık sistemi, dönüş sinyalleri ve tehlike uyarı lambaları, iç aydınlatma, okuma lambası, makyaj aynası lambaları, bagaj lambası, k10tak anahtarı deliği lambası, seyir lambaları, bagaj ışık anahtarı, sürücü / yolcu tarafı kapı anahtarı, kilit anahtarı ve kapı kilidi,Kapı anahtarı silindir anahtarı, Yatırma ve teleskopik sistem |
| G | – | Kullanılmamış |
| H | 40 | Soğutma fanı rölesi №1, Soğutma fanı rölesi №3 |
| dır-dir | 40 | Soğutma fanı rölesi №1, Soğutma fanı rölesi №3 |
| J | 50 | Motor rölesi VDC / TCS / ABS |
| K | 30 | VDC / TCS / ABS solenoid valf rölesi |
| NS | – | Kullanılmamış |
| m | 40 | K10tak anahtarı, marş rölesi |
| R1 | Acil durum lambası rölesi | |
| R2 | Korna rölesi |

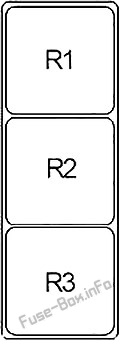

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | gün ışığı №1 |
| R2 | Yolcu tarafında seçimle kilit açma |
| R3 | Gündüz sürüş farı №2 |
Sigorta bağlantı bloğu (ana sigortalar)
| Numara. | Amper | Misy10 |
|---|---|---|
| A | 120 | Eriyebilirler : B, C |
| B | 100 | Eriyebilirler : 31, 32, 33, 34, 35, 36, 37, 38, F, H, I, J, K, M |
| C | 80 | 2002-2004: Yüksek far rölesi (Sigortalar: 85, 86), Alçak far rölesi (Sigortalar: 83, 84), Sigortalar: 72, 74, 75, 76, 77, 79;
2005-2007: Yüksek far rölesi (Sigortalar: 72, 74), Alçak far rölesi (Sigortalar: 76, 86), Sigortalar: 71, 73, 75, 87, 88 |
| NS | 60 | Aksesuar rölesi (Sigortalar: 5, 6, 7), Üfleyici rölesi (Sigortalar: 10, 11), Sigortalar: 18, 19, 20, 21, 22 |
| VE | 80 | Ateşleme rölesi (Sigortalar: 71, 80, 81, 87, 88, 89), Sigortalar: 73, 78, 82 |
