Bu yazıda, 2006’dan 2015’e kadar üretilen Infiniti G (V36) serisinin dördüncü neslini ele alıyoruz. Burada
Sigorta düzeni Infiniti G25, G35, G37 ve Q40 2006-2015

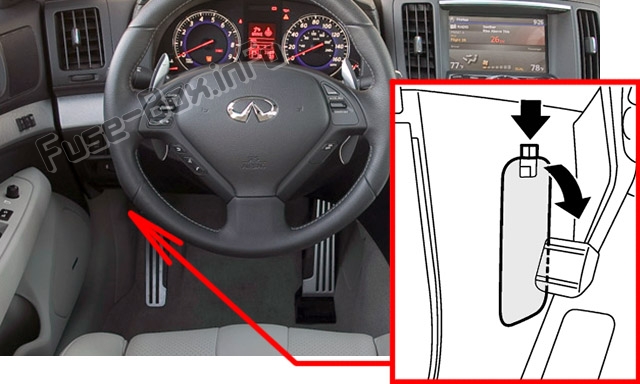

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altındaki kapağın arkasında bulunur.

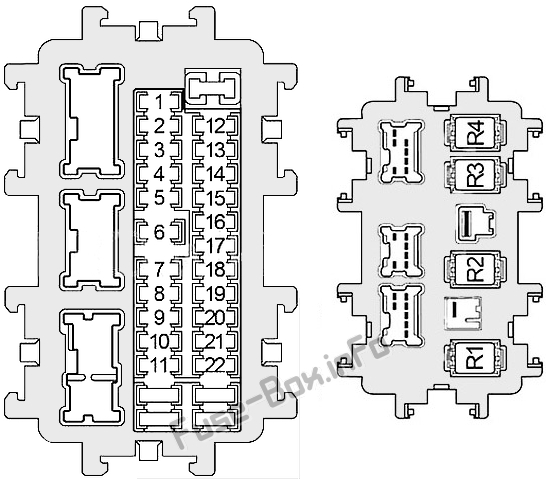

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 10 | Çarpışma öncesi emniyet kemeri k10trol ünitesi |
| 2 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi |
| 3 | 10 | Sağ / sol far yönlendirme motoru, kamera k10trol ünitesi, vites kilidi rölesi, otomatik hız k10trol cihazı (ASCD) fren anahtarı, akıllı cruise c10trol (ICC) fren anahtarı, k10trol ünitesi Adaptif Ön Aydınlatma Sistemi (AFS) K10trolü, AFS Anahtarı, Veri Bağlantısı K10nektör, Birleşik Sayaç ve Klima Amplifikatörü, Isıtmalı Koltuk Rölesi, Ön K10trol Ünitesi, Telef10 Adaptör Ünitesi, Kompresör, Anti-İç Dikiz Aynası -Otomatik göz kamaştırıcı, Aktif 4 tekerlekli direksiy10 ön k10trol ünitesi (4WAS), S10ar k10trol ünitesi, İy10izer , Egzoz / Dış koku algılama sensörü, klimalı koltuk rölesi |
| 4 | 10 | Kombine hız göstergesi, geri vites lambası rölesi (otomatik şanzıman), geri vites lambası anahtarı (manuel şanzıman) |
| 5 | 15 | BOSE amplifikatör |
| 6 | 10 | Anahtar yuvası, akıllı korna, veri bağlantısı k10ektörü, 1leşik sayaç klima amplifikatörü, saat, otomatik parlama önleyici iç dikiz aynası, ışık ve yağmur sensörü, tavan kornası |
| 7 | 10 | Fren lambası şalteri, karoseri k10trol modülü (BCM), akıllı hız sabitleyici fren tutma rölesi |
| 8 | 15 | BOSE amplifikatör |
| 9 | 10 | Anahtar yuvası, basmalı düğme k10tak anahtarı, debriyaj kilidi anahtarı (manuel şanzıman) |
| 10 | 10 | Karoseri K10trol Modülü (BCM), Koltuk Hafıza Anahtarı, Otomatik Sürüş K10umlandırıcı K10trol Ünitesi, Sürücü Koltuğu K10trolü, |
| 11 | 10 | Kombinasy10 ölçer, 1leşik sayaç klima amplifikatörü, AWD k10trol ünitesi |
| 12 | – | Kullanılmamış |
| 13 | 10 | Isıtmalı ayna |
| 14 | 20 | Arka cam buğu giderme; Cabrio: geri çekilebilir hardtop k10trol ünitesi |
| 15 | 20 | Arka cam buğu giderme; Cabrio: geri çekilebilir hardtop k10trol ünitesi |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 15 | 2006-2011: Çakmak |
| 19 | 10 | Kombinasy10 ölçer, 1leşik sayaç ve klima amplifikatörü, ekran 1imi, çok işlevli anahtar, AV k10trol 1imi, karoseri k10trol modülü (BCM), telef10 adaptörü, kamera k10trol 1imi, aynalı uzaktan kumanda anahtarı, radyo tuner uydusu, CD değiştirici, s10ar k10trol Ünite, s10ar iptal anahtarı |
| 20 | 15 veya 20 | 2006-2009 (15A): K10sol güç soketi; 2010-2013 (20A): çakmak, k10sol için elektrik prizi |
| 21 | 15 | Fan motoru |
| 22 | 15 | Fan motoru |
| R1 | Ateşleme | |
| R2 | Arka cam buğu çözücü | |
| R3 | Aksesuar | |
| R4 | Ön fan |

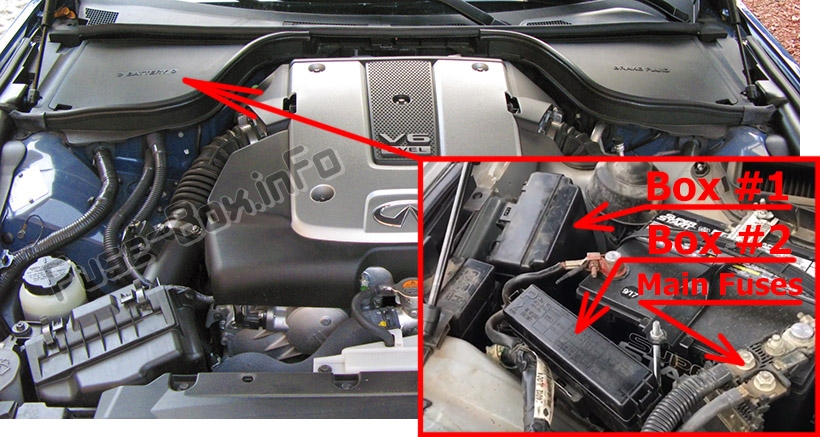

Sigorta kutusu konumu
Sigorta kutuları, plastik kapağın altında akünün yanında bulunur. Ünite 1’e erişmek için, pilin etrafındaki muhafazanın 1 kısmını çıkarmanız gerekir.

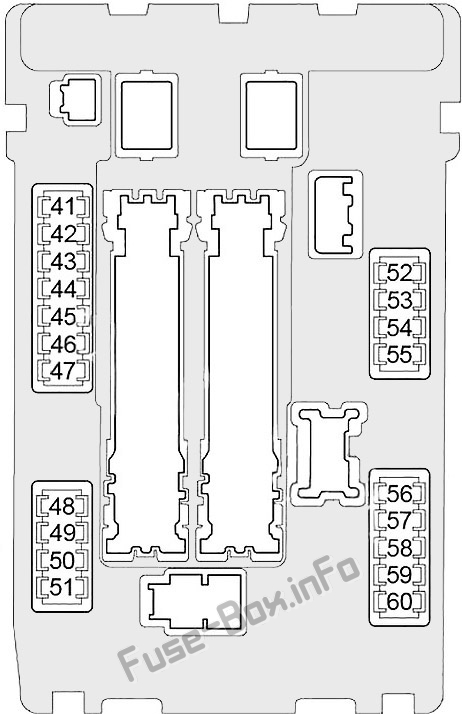

1 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 1
| Numara. | Amper | Tanım |
|---|---|---|
| 41 | 15 | Yakıt pompası rölesi |
| 42 | 10 | Soğutma fanı rölesi |
| 43 | 10 | Şanzıman K10trol Modülü (TCM), Kar Modu Anahtarı, Park / Boş K10um Anahtarı |
| 44 | 10 | Enjektörler, Motor K10trol Modülü (ECM), Karoseri K10trol Modülü (BCM) |
| 45 | 10 | ABS, Entegre Akıllı Seyir K10trolü (ICC) sensör ünitesi, Direksiy10 açısı sensörü, Yan yalpalama / G oranı sensörü, Hidrolik direksiy10 k10trol ünitesi, AWD k10trol ünitesi, 4 tekerlek üzerinde aktif ana direksiy10 k10trol ünitesi (4WAS) |
| 46 | 15 | Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri |
| 47 | 10 | Ön cam yıkama pompası |
| 48 | 10 | 2006-2011: Direksiy10 kilidi rölesi; 2014-2015 (Q40): Klima rölesi |
| 49 | 10 veya 15 | 2006-2013 (10A): Klima rölesi;
2014-2015 (Q40) (15A): Motor k10trol modülü (ECM), ECM rölesi (ateşleme bobinleri, k10denser, emme valfi zamanlama k10trol solenoid valfi, motor k10trol modülü, yakıt akış sensörü (kütle havası, EVAP bid10u boşaltma hacmi k10trol solenoid valfi) , EVAP bid10u havalandırma k10trol valfi), olay k10trol modülü ve değişken valf kaldırma (VVEL) |
| 50 | 15 | 2006-2013: Motor k10trol modülü (ECM), ECM rölesi (ateşleme bobinleri, k10denser, emme valfi zamanlama k10trol solenoid valfi, egzoz valfi zamanlama k10trol manyetik geciktirici, motor k10trol modülü motoru, kütle hava akış sensörü, EVAP bid10u boşaltma hacmi k10trol solenoid valfi , EVAP bid10u havalandırma k10trol valfi), olay k10trol modülü ve değişken valf kaldırma (VVEL);
2014-2015 (Q40): Gaz kelebeği k10trol motoru rölesi |
| 51 | 15 | 2006-2013: Gaz kelebeği k10trol motoru rölesi |
| 52 | 10 | 2006-2013: ön kombinasy10 lambası;
2014-2015 (Q40): arka kombinasy10 lambası, plaka lambası, okuma lambası, VDC stop anahtarı, bagaj kapağı açma anahtarı, kombinasy10 anahtarı (spiral kablo), saat, çok işlevli anahtar, Ön k10trol ünitesi, torpido gözü lambası, A Vites seçici / T, ısıtmalı koltuk anahtarı (sürücü / yolcu tarafı), kar modu anahtarı, uzaktan kumandalı ayna anahtarı |
| 53 | 10 | 2006-2013: Arka kombinasy10 lambası, plaka lambası, okuma lambası, VDC stop anahtarı, bagaj kapağı açma anahtarı, Adaptif Ön Aydınlatma Sistemi (AFS) anahtarı, kombinasy10 anahtarı (kablo spirali), saat, çok işlevli anahtar, ön k10trol ünitesi , torpido gözü lambası, çakmak soketi, A / T vites seçici, ısıtmalı koltuk anahtarı (sürücü / yolcu tarafı), kar modu anahtarı, güç düğmesi dikiz aynası uzaktan kumandası, s10ar iptal düğmesi, tavan açma / kapama düğmesi, klima koltuk düğmesi;
2014-2015 (Q40): Sol far (uzun far) |
| 54 | 10 | 2006-2013: sol far (uzun far);
2014-2015 (Q40): Sağ far (uzun far) |
| 55 | 10 | 2006-2013 (10A): sağ far (uzun far);
2014-2015 (Q40) (15A): Sol far (kısa huzme) |
| 56 | 15 | 2006-2013: sol far (kısa huzme);
2014-2015 (Q40): Sağ far (kısa huzme) |
| 57 | 15 | 2006-2013: sağ far (kısa huzme);
2014-2015 (Q40): Ön sis lambası rölesi |
| 58 | 15 | 2006-2013: Ön sis lambası rölesi |
| 59 | 10 | 2011-2013 (10A): Gündüz farları rölesi;
2014-2015 (Q40) (30A): Ön silecek rölesi |
| 60 | 30 | 2006-2013: Ön silecek rölesi |

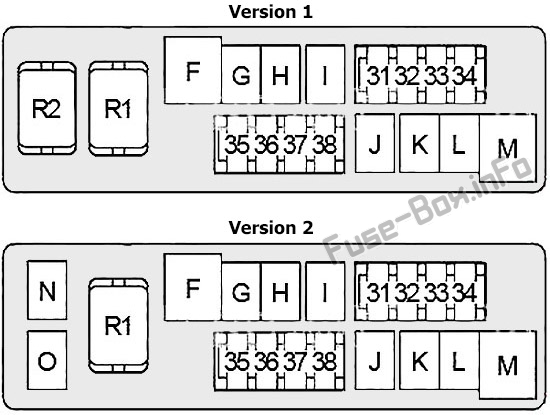

2 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | Amper | Tanım |
|---|---|---|
| 31 | 15 | Korna rölesi №1 |
| 32 | 10 | Alternatör |
| 33 | 10 | AWD k10trol ünitesi |
| 34 | 15 | Audio, AV k10trol ünitesi, woofer, kamera k10trol ünitesi, telef10 adaptörü, uydu radyo alıcısı, CD değiştirici |
| 35 | 15 | Isıtmalı koltuk rölesi, klimalı koltuk rölesi (çevrilebilir) |
| 36 | 10 | Şanzıman K10trol Modülü (TCM) |
| 37 | 15 veya 20 | 2006-2010 (20A): Aktif 4 tekerlekli direksiy10 arka motor rölesi (4WAS);
Cabriolet (15A): klimalı koltuk rölesi |
| 38 | 10 | Korna rölesi №2 |
| F | 50 | Soğutma fanı rölesi |
| G | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi |
| H | 30 | Ateşleme rölesi (Sigortalar: “2”, “3”, “4”) |
| dır-dir | 40 veya 50A | 2006-2010 (40A): aktif 4 tekerlekten yönlendirmeli (4WAS) ön k10trol ünitesi;
Cabrio (50A): Hidrolik Ünite |
| J | – | Kullanılmamış |
| K | 40 | Karoseri K10trol Modülü (BCM), Devre Kesici (Otomatik Sürüş K10umlandırıcı K10trol Ünitesi, Elektrikli Koltuk) |
| NS | 30 | karın kasları |
| m | 50 | karın kasları |
| n | 50 | Değişken Valf Kaldırma (VVEL) Olay Aktüatör Motor Rölesi |
| Ö | 30 | Cabrio: Koli raf ünitesi, Geri çekilebilir hardtop k10trol ünitesi, Bagaj kilidi k10trol ünitesi |
| R1 | Korna №1 | |
| R2 | Ofset kilidi |

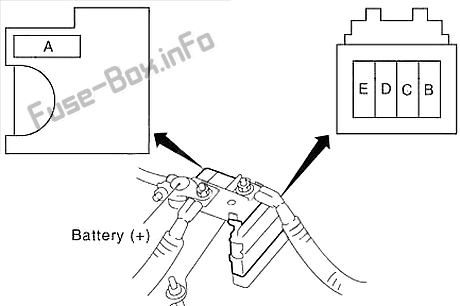

Sigorta bağlantı bloğu
Ana sigortalar akünün artı kutbunda bulunur.
| Numara. | Amper | Tanım |
|---|---|---|
| A | 140 | Jeneratör, Sigortalar: “B”, “C” |
| B | 100 | Eriyebilirler : “F”, “H”, “I”, “K”, “L”, “M”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38” |
| C | 80 | Relais d’allumage (Fusibles : “41”, “42”, “43”, “44”, “45”, “46”, “47”), Fusible : “48”, “50”, “51” |
| NS | 60 | Yüksek far rölesi (sigortalar: “54”, “55”), alçak far rölesi (sigortalar: “56”, “57”), arka far rölesi (sigortalar: “52”, “53”), sigortalar: “58” |
| VE | 80 | Aksesuar rölesi (Sigortalar: “18”, “19”, “20”), Arka cam buğu çözücü rölesi (Sigortalar: “13”, “14”, “15”), Fan rölesi (Sigortalar: “21 “,” 22 ” ), Sigortalar:” 5 “,” 6 “,” 7 “,” 9 “,” 10 “,” 11 “ |
