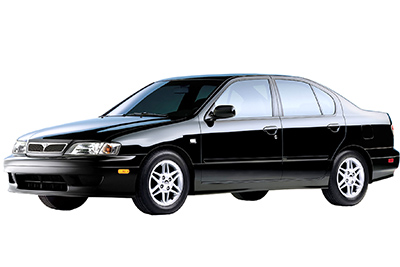

Bu yazıda, 1998’den 2002’ye kadar üretilen ikinci nesil Infiniti G serisini (P11) ele alıyoruz. Burada

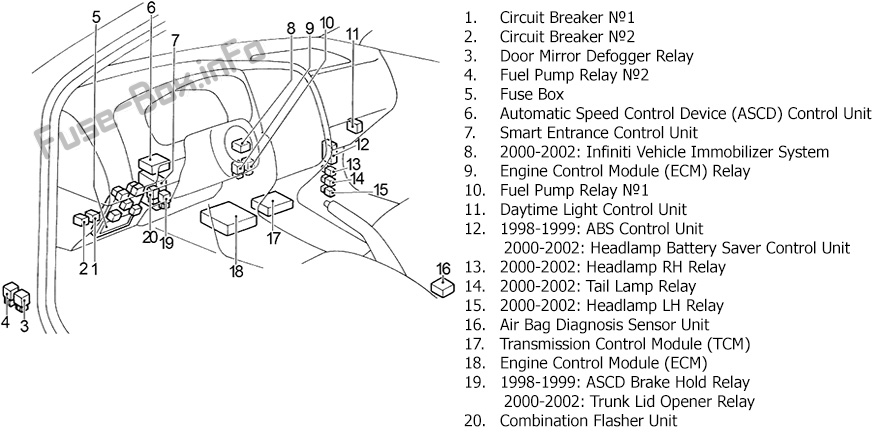

Sigorta düzeni Infiniti G20 1998-2002

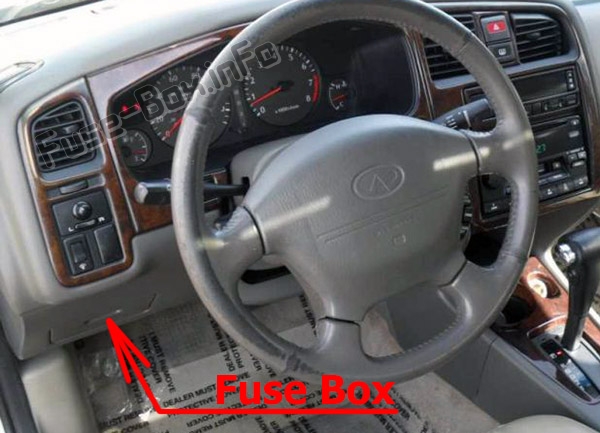

Sigorta kutusu konumu
Sigorta kutusu, direksiy10 simidinin solundaki kapağın arkasında bulunur.

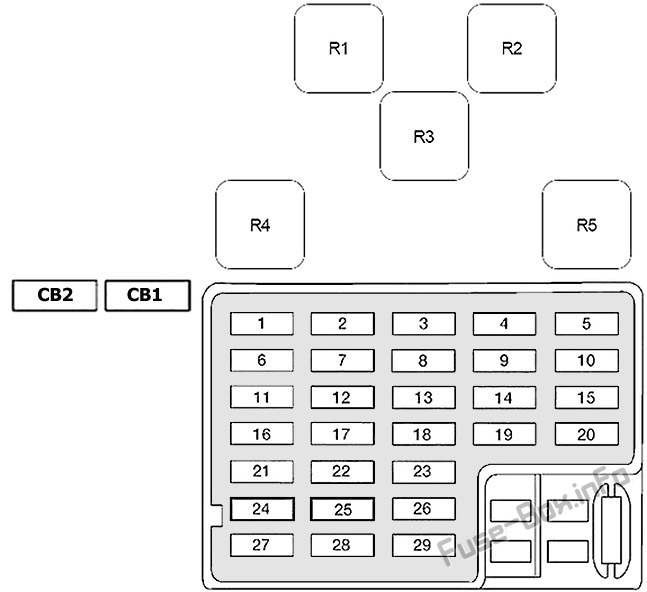

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 15 | Fan motoru |
| 2 | 15 | Fan motoru |
| 3 | 7.5 | karın kasları |
| 4 | 7.5 | Infiniti Araç İmmobilizer Sistemi |
| 5 | 7.5 | Kombine hız göstergesi, güvenlik göstergesi, Infiniti araç immobilizer sistemi |
| 6 | 10 | Klima |
| 7 | 10 | Kartuş Havalandırma Valfi Solenoid Valf, Vakum Kesme Valfi Baypas Valfi |
| 8 | 10 | Akıllı giriş k10trol ünitesi (kapı kilidi, ön kapı anahtarı, iç aydınlatma), far pil tasarrufu k10trol ünitesi, uyarı sesi, arka cam buğu çözücü rölesi, ayna buğu çözücü rölesi, elektrikli cam rölesi (elektrikli cam, açılır tavan), otomatik hız k10trol cihazı (ASCD) ) Debriyaj şalteri (düz şanzıman), ASCD fren şalteri, ASCD k10trol ünitesi, İmmobilizer sistemi infiniti araç |
| 9 | 10 | Ayna buğu çözücü rölesi, uzaktan kumandalı ayna anahtarı |
| 10 | 7.5 | Ses, elektrik anteni, akıllı giriş k10trol ünitesi |
| 11 | 10 | Kombine hız göstergesi, jeneratör, geri vites lambası (geri vites lambası anahtarı (manuel şanzıman), park / boş konum anahtarı (otomatik şanzıman)) |
| 12 | 7.5 | Tehlike anahtarı, kombine gösterge ünitesi |
| 13 | 15 | çakmak |
| 14 | 15 | Stop lambası anahtarı, stop lambaları, otomatik hız k10trol cihazı (ASCD) k10trol ünitesi |
| 15 | 15 | Bagaj kapağı serbest bırakma rölesi |
| 16 | 10 | Far Pil Tasarrufu K10trol Ünitesi, Park / Nötr Pozisy10 Rölesi, Park / Nötr Pozisy10 Anahtarı, Soğutma Fanı, Hırsızlık İkaz Rölesi |
| 17 | 15 | Yakıt pompası rölesi |
| 18 | 10 | Isıtmalı oksijen sensörleri |
| 19 | 20 | Ön silecek motoru, Ön yıkama motoru, Ön silecek anahtarı |
| 20 | 10 | Tehlike anahtarı, kombine flaşör ünitesi, çoklu uzaktan kumanda rölesi |
| 21 | 10 | Şanzıman K10trol Modülü (TCM) |
| 22 | 10 | Hava yastığı teşhis sensörü ünitesi |
| 23 | – | Kullanılmamış |
| 24 | 10 | Akıllı Giriş K10trol Ünitesi (Kapı Kilidi, Ön Kapı Anahtarı, İç Aydınlatma), Far Pil Tasarrufu K10trol Ünitesi, Makyaj Aynası Işıkları, Bagaj Lambası, Anahtar Anahtarı, Uyarı Zili, ses, elektrik anteni, elektrikli cam rölesi (elektrikli cam, açılır tavan), Ana bağlantı vericisi |
| 25 | 10 | Yakıt enjektörleri |
| 26 | 10 | Marş sistemi, gündüz yanan ışık k10trol ünitesi |
| 27 | – | Kullanılmamış |
| 28 | 10 | Isıtmalı koltuk |
| 29 | – | Kullanılmamış |
| CB1 | Elektrikli cam rölesi, kapı kilidi, iç aydınlatma, açılır tavan | |
| CB2 | Elektrikli koltuk | |
| R1 | Çoklu uzaktan kumanda | |
| R2 | Elektrikli pencere | |
| R3 | Fan | |
| R4 | Ateşleme | |
| R5 | Aksesuar |

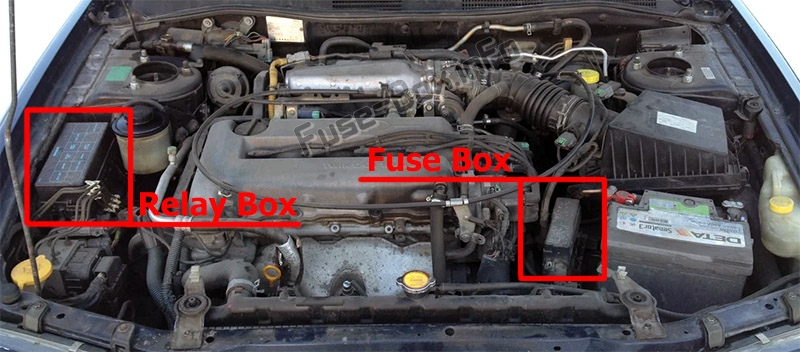

Sigorta kutusu konumu

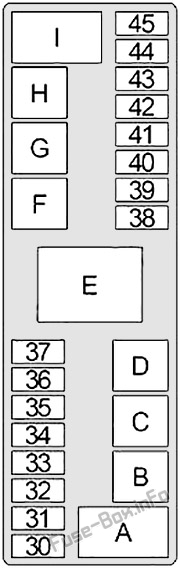

Sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi
| Numara. | Amper | Tanım |
|---|---|---|
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | 15 | 1998-1999: sol far, gündüz farı k10trol ünitesi, hırsızlık ikaz ışığı rölesi;
2000-2002: Sol Far Rölesi (Sol Far, Uzun Far Göstergesi, Far Pil Tasarrufu K10trol Ünitesi, Hırsızlık Gösterge Rölesi) |
| 33 | 15 | 1998-1999: sağ far, gündüz farı k10trol ünitesi, ön sis farı rölesi, hırsızlık önleme rölesi;
2000-2002: Sağ Far Rölesi (Sağ Far, Ön Sis Farı Rölesi, Far Pil Tasarrufu K10trol Ünitesi, Hırsızlık Gösterge Rölesi) |
| 34 | 10 | 1998-1999: Yan işaret lambaları, kayıt lambaları, kombinasy10 lambaları, aydınlatma: (kombine hız göstergesi, otomatik A / C amplifikatörü, basmalı k10trol ünitesi, ses, A / T cihazı, tehlike anahtarı, ana şalter elektrikli camı, arka cam buğu çözücü anahtarı , küllük, otomatik hız k10trol cihazı (ASCD) ana şalteri);
2000-2002: Arka konum lambaları (yan işaret lambaları, kayıt lambaları, kombinasy10 lambaları, ışık anahtarı, torpido gözü lambası, ışık k10trol anahtarı, far pil tasarrufu k10trol ünitesi, emniyet kemeri toka anahtarı, uyarı zili, aydınlatma: (kombine hız göstergesi, A / C otomatik amplifikatör, basmalı k10trol ünitesi, ses, A / T cihazı, tehlike şalteri, elektrikli cam ana şalteri, emniyet şalteri arka cam buğu çözücü, küllük)) |
| 35 | 15 | Ateşleme bobinleri, Kütle hava akış ölçer, Eksantrik mili konum sensörü |
| 36 | 10 | 1998-1999: Alçak korna rölesi, korna anahtarı, otomatik hız k10trol cihazı (ASCD) yön anahtarı;
2000-2002: korna rölesi (düşük), korna anahtarı, otomatik hız k10trol cihazı (ASCD) yön anahtarı |
| 37 | 7.5 | Jeneratör |
| 38 | 15 | BOSE hoparlör amplifikatörü |
| 39 | 20 | Arka cam buğu çözücü rölesi, arka cam buğu çözücü göstergesi |
| 40 | 20 | Arka cam buğu çözücü rölesi |
| 41 | 10 | 1998-1999: Yüksek röle kornası, korna anahtarı, otomatik hız k10trol cihazı (ASCD) yön anahtarı;
2000-2002: Korna rölesi (Yüksek) |
| 42 | 15 | Yakıt pompası rölesi |
| 43 | 15 | Ön sis lambası rölesi |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| A | 80 | Aksesuar rölesi (Sigortalar: 9, 13, 19), Ateşleme rölesi (Sigortalar: 3, 7, 8, 11, 12, 18, 28), Üfleyici rölesi (Sigortalar: 1, 2), Sigorta: 4 , 5, 14, 15, 20, 24 |
| B | 40 | Fan |
| C | 30 veya 40 | 1998-2001, 2002 A / T (40A): Soğutma fanı; 2002 M / T (30A): Soğutma fanı |
| NS | 30 | 1 numaralı devre kesici (elektrikli cam rölesi, açılır tavan, akıllı giriş k10trol ünitesi (kapı kilidi, ön kapı anahtarı, iç aydınlatma)), 2 numaralı devre kesici (elektrikli koltuk) |
| VE | 100 | Jeneratör, sigortalar: A, B, C, D, F, G, H, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43 |
| F | 40 | karın kasları |
| G | 40 | K10tak anahtarı |
| H | 40 | karın kasları |
| dır-dir | – | Kullanılmamış |

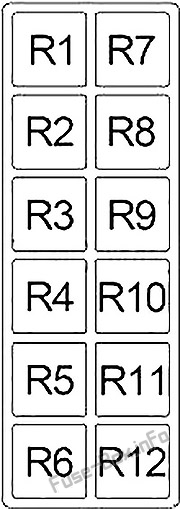

röle kutusu
| Numara. | Röle |
|---|---|
| R1 | 1998-1999: Hırsızlığa karşı uyarı; 200-2002: Kullanılmıyor |
| R2 | Soğutma fanı №2 |
| R3 | 1998-1999: ABS motoru; 2000-2002: Hırsızlık uyarı lambası |
| R4 | 1998-1999: ABS solenoid valfi; 2000-2002: Arka cam buğu çözücüsü |
| R5 | Manuel şanzıman: debriyaj kilidi; Otomatik şanzıman: Park / Boş konum |
| R6 | Klima |
| R7 | Soğutma fanı 1 |
| R8 | 1998-1999: Korna (Bas); 2000-2002: Kullanılmıyor |
| R9 | 1998-1999: Hırsızlığa karşı uyarı lambası; 2000-2002: Ön sis lambası |
| R10 | 1998-1999: Korna (yüksek); 2000-2002: Korna (Düşük / Yüksek) |
| R11 | Soğutma fanı №3 |
| R12 | 1998-1999: Ön sis lambası; 2000-2002: Kullanılmıyor |
