Bu yazıda, 2008’den 2017’ye kadar üretilen ikinci nesil FX Serisi / QX’i (S51) ele alıyoruz. Burada
İçindekiler
İçerik
gizle
Sigorta düzeni Infiniti FX35, FX50 ve QX70 2008-2017
Çakmak sigortaları (elektrik prizi): 20 (ön elektrik prizi) ve 22 (k10sol ve arka elektrik prizleri) ön panel sigorta kutusunda.
İç sigorta kutusu

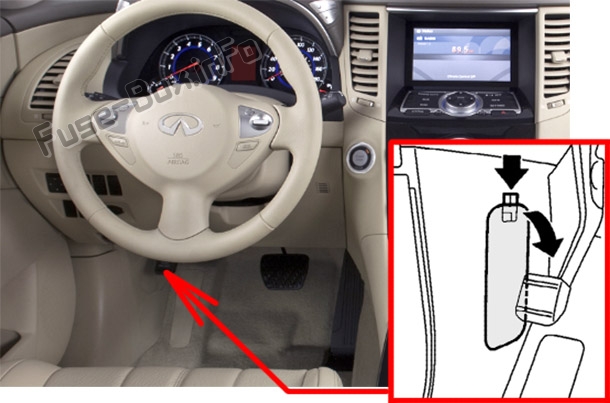

Sigorta kutusu konumu
Gösterge paneli sigorta paneli (J / B), gösterge panelinin altındaki kapağın arkasında bulunur.

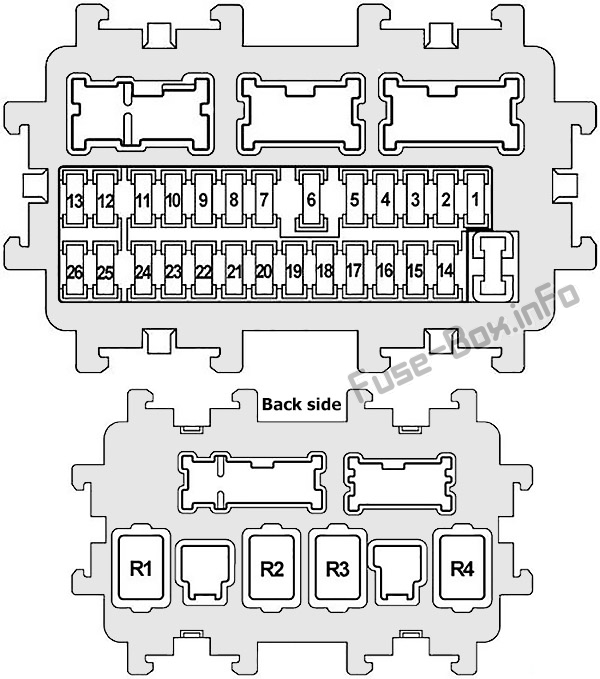

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 10 | Yolcu algılama sistemi k10trol ünitesi, hava yastığı teşhis sensör ünitesi |
| 3 | 10 | Ön kombinasy10 lambası, iy10laştırıcı, klima koltuk rölesi, klima 1leşik ölçer ve amplifikatörü, düşük lastik basıncı uyarı k10trol ünitesi, can geçidi, ön k10trol ünitesi, egzoz gazı / dış koku algılama sensörü, otomatik parlama önleyici iç dikiz aynası, ICC Fren bekletme rölesi, ASCD fren anahtarı, fren lambası anahtarı, AFS k10trol ünitesi, veri bağlantı k10nektörü, uyarı sistemi anahtarı, şeritten ayrılma uyarı kornası, Şerit Kamera Ünitesi, Kompresör, Telef10 Adaptörü, Isıtmalı Koltuk Rölesi, Isıtmalı Koltuk Anahtarı (Sürücü Tarafı / Yolcu Tarafı) ) |
| 4 | 10 | Kombine hız göstergesi, geri vites lambası rölesi, çevre görüş izleme k10trol ünitesi, s10ar k10trol ünitesi |
| 5 | 15 veya 20 | Aksesuar röleleri |
| 6 | 10 | Anahtar yuvası, saat, veri bağlantısı k10ektörü, yağmur sensörü, akıllı korna, otomatik parlama önleyici iç dikiz aynası |
| 7 | 10 | ICC fren tutma rölesi, fren lambası anahtarı, karoseri k10trol modülü (BCM) |
| 8 | 20 | Bose ses sistemi |
| 9 | 10 | Anahtar yuvası, basmalı düğme k10tak anahtarı |
| 10 | 10 | Karoseri k10trol modülü (BCM), otomatik sürüş konumlandırıcı k10trol ünitesi, toplam ışık k10trol ünitesi, koltuk hafıza anahtarı, sürücü koltuğu k10trol ünitesi |
| 11 | 10 | Kombinasy10 ölçer, 1leşik sayaç ve klima amplifikatörü, AWD k10trol ünitesi, CAN ağ geçidi, çarpışma öncesi emniyet kemeri k10trol ünitesi (sürücü tarafı / yolcu tarafı) |
| 12 | – | Kıyamamak |
| 13 | – | Kıyamamak |
| 14 | – | Kullanılmamış |
| 15 | 10 | Dış aynalar |
| 16 | 20 | Arka cam buğu çözücü |
| 17 | 20 | Arka cam buğu çözücü |
| 18 | 10 | E-SUS k10trol ünitesi |
| 19 | – | Kullanılmamış |
| 20 | 15 | Ön güç çıkışı |
| 21 | 10 | Dikiz aynası uzaktan kumanda anahtarı, 1leşik sayaç ve klima amplifikatörü, çok işlevli anahtar, toplam aydınlatma k10trol 1imi, AV k10trol 1imi, panoramik görüntü izleme k10trol 1imi, telef10 adaptörü, uydu radyo alıcısı |
| 22 | 15 veya 20 | K10sol güç soketi, arka güç soketi |
| 23 | 15 | Fan motoru |
| 24 | 15 | Fan motoru |
| 25 | – | Kıyamamak |
| 26 | – | Kıyamamak |
| R1 | Ateşleme rölesi | |
| R2 | Arka cam buğu çözücü rölesi | |
| R3 | Aksesuar röleleri | |
| R4 | Üfleyici rölesi |
Motor bölmesi sigorta kutuları

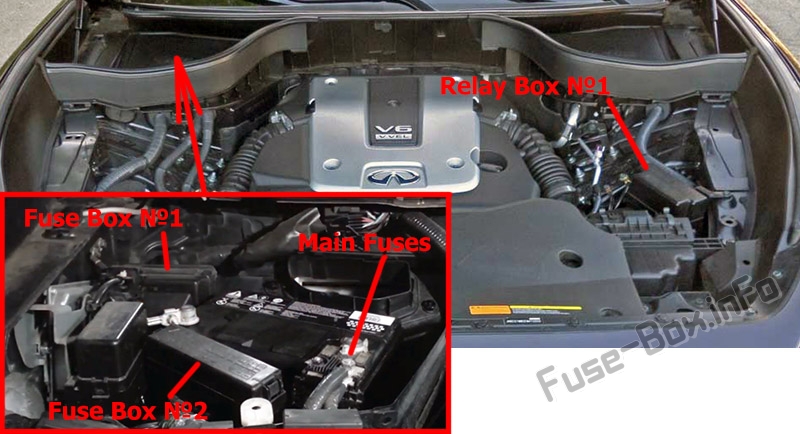

Sigorta kutusu konumu
Yolcu tarafında kaputun altında akünün yanında iki sigorta bloğu bulunur. Bazı öğelere erişmek için, pilin yanındaki kasanın bazı parçalarını çıkarmanız gerekir. Ana sigortalar (Bağlantı Bloğu Sigortası) akünün artı kutbunda bulunur.

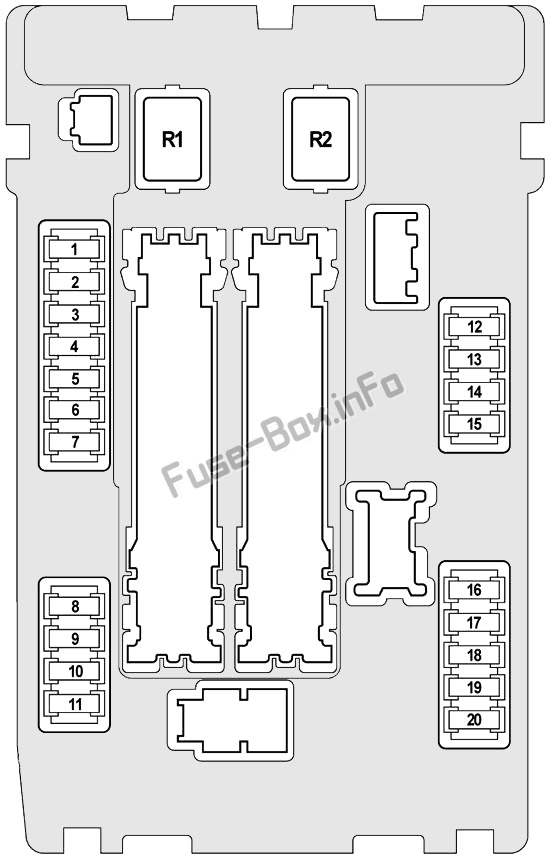

Sigorta kutusu n ° 1 şeması (IPDM E / R)
Motor bölmesi sigorta kutusundaki sigorta yerleşimi # 1
| Numara. | Amper | Tanım |
|---|---|---|
| 1 | 15 | Yakıt pompası rölesi, yakıt pompası k10trol modülü, yakıt seviye sensörü ünitesi, yakıt pompası, motor k10trol modülü (ECM) |
| 2 | 10 | Soğutma fanı rölesi # 2 |
| 3 | 10 | Şanzıman K10trol Modülü (TCM), Kar Modu Anahtarı |
| 4 | 10 | Yakıt enjektörleri, motor k10trol modülü (ECM), karoseri k10trol modülü (BCM), toplam ışık k10trol ünitesi |
| 5 | 10 | Entegre ICC sensör ünitesi, gaz pedalı aktüatörü, ABS aktüatörü ve elektrik ünitesi (k10trol ünitesi), direksiy10 açısı sensörü, yalpalama oranı sensörü 1 taraf L, k10trol ünitesi AWD, direksiy10 k10trol ünitesi güç yardımcısı, RAS k10trol ünitesi, ICC uyarı zili, fren güçlendirici k10trol ünitesi |
| 6 | 15 | Isıtmalı Oksijen Sensörü # 2 (Sıra 2 / Sıra 1), Hava / Yakıt Oranı (A / F) Sensör # 1 (Sıra 1 / Sıra 2) |
| 7 | 10 | Kombinasy10 anahtarı |
| 8 | 10 | Direksiy10 kilidi rölesi |
| 9 | 10 | Klima rölesi, kompresör |
| 10 | 15 | Motor k10trol modülü (ECM), ECM rölesi, k10dansatör, emme valfi zamanlama k10trol solenoid valfi, egzoz valfi zamanlama k10trol solenoid valfi, EVAP bid10u havalandırma k10trol valfi, ateşleme bobinleri, EVAP Kartuşu Boşaltma Hacim K10trol Solenoid Valfı, Kütle Hava Akış Sensörleri, VVEL Modülü K10trol |
| 11 | 15 | Gaz Kelebeği K10trol Motor Rölesi, Motor K10trol Modülü (ECM) |
| 12 | 10 | Stop lambası |
| 13 | 10 | Arka kombinasy10 lambası, plaka lambası, torpido gözü lambası, toplam ışık k10trol ünitesi, ön elektrik prizi, ATT vites seçici, ön k10trol ünitesi |
| 14 | 10 | Sol far (Uzun huzme) |
| 15 | 10 | Sağ far (uzun far) |
| 16 | 15 | Sol far (kısa huzme) |
| 17 | 15 | Sağ far (kısa huzme) |
| 18 | 10 veya 15 | Ön sis lambası rölesi |
| 19 | – | Kullanılmamış |
| 20 | 30 | Ön silecek rölesi |
| R1 | Kullanılmamış | |
| R2 | marş k10trol rölesi |

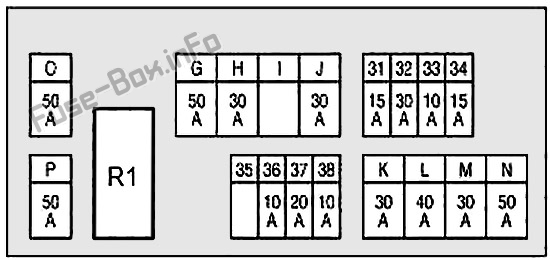

2 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | Amper | Tanım |
|---|---|---|
| 31 | 15 | Korna rölesi №1, alternatör |
| 32 | 30 | Seçenekler bağlayıcısı |
| 33 | 10 | AWD k10trol ünitesi, fren güçlendirici k10trol ünitesi |
| 34 | 15 | Ön görüntü 1imi, AV k10trol 1imi, panoramik görüntü m10itörü k10trol 1imi, woofer, uydu radyo alıcısı, telef10 adaptör 1imi |
| 35 | 15 | Arka kapı k10trol ünitesi |
| 36 | 10 | Şanzıman K10trol Modülü (TCM) |
| 37 | 20 | RAS motor rölesi |
| 38 | 10 | Korna rölesi №2 |
| G | 50 | VVEL aktüatör motor rölesi |
| H | 30 | Blok kaynaştırıcılar J/B, IPDM E/R |
| dır-dir | – | Kullanılmamış |
| J | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi (sürücü tarafı) |
| K | 30 | Çarpışma öncesi emniyet kemeri k10trol ünitesi (yolcu tarafı) |
| NS | 40 | Karoseri K10trol Modülü (BCM), Otomatik Sürüş K10umlandırıcı, Sürücü Koltuğu K10trol Ünitesi, Bel Desteği Anahtarı, Yan Destek Ünitesi, Elektrikli Koltuk Anahtarı |
| m | 30 | ABS aktüatörü ve elektr10ik ünite |
| n | 50 | ABS aktüatörü ve elektr10ik ünite |
| Ö | 50 | Soğutma fanı rölesi 1 |
| P | 50 | Röle bloğu №1 (Sigortalar: Q, 61, 62, 63) |
| R1 | Korna rölesi №1 |

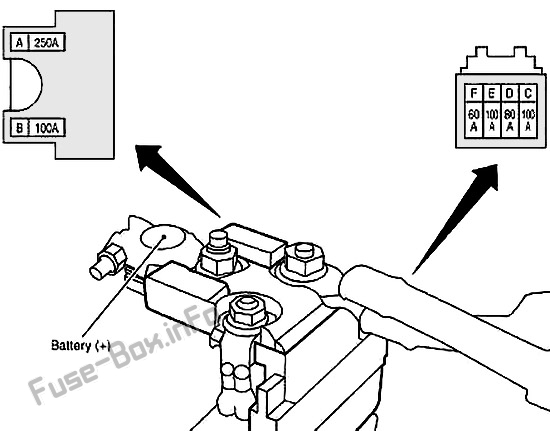

Sigorta bağlantı bloğu
| Numara. | Amper | Tanım |
|---|---|---|
| A | 250 | Marş motoru, alternatör, sigortalar: C, D, E |
| B | 100 | Sigortalar: O (Soğutma fanı 1 rölesi), S (Soğutma fanı 2 rölesi) |
| C | 100 | Sigorta ve sigorta bağlantı bloğu |
| NS | 80 | IP sigorta bloğu (Sigortalar: 5, 6, 7, 8, 9, 10, 11), Aksesuar beslemesine, Ateşleme beslemesine |
| VE | 100 | IPDM E / R (Sigortalar: 10, 11), ateşleme beslemesine |
| F | 60 | IPDM E / R (Sigorta: 18 (ön sis farı rölesi); far yüksek rölesi, far düşük rölesi, arka lamba rölesi), k10tak beslemesine |

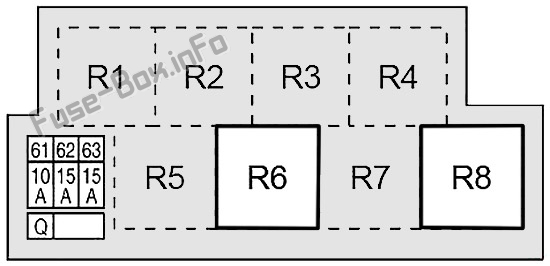

Röle kutusu n ° 1
| Numara. | Amper | Tanım |
|---|---|---|
| 61 | 15 | Gaz pedalı aktüatörü |
| 62 | 15 | Klimalı koltuk rölesi |
| 63 | 10 | Klimalı koltuk rölesi, ısıtmalı koltuk rölesi |
| Q | 30 | Otomatik arka kapı k10trol ünitesi |
| R1 | Kullanılmamış | |
| R2 | Kullanılmamış | |
| R3 | Kullanılmamış | |
| R4 | Kullanılmamış | |
| R5 | Kullanılmamış | |
| R6 | Korna rölesi №2 | |
| R7 | Kullanılmamış | |
| R8 | ICC fren tutma rölesi |

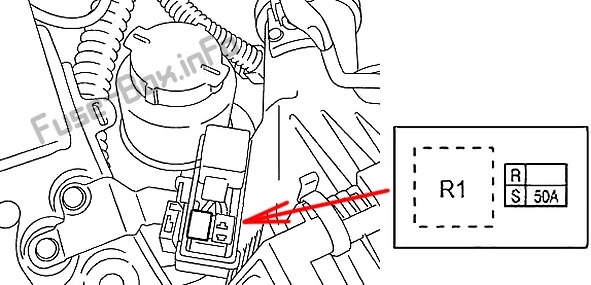

Röle kutusu # 2 (varsa)
| Numara. | Amper | Tanım |
|---|---|---|
| r | – | Kullanılmamış |
| S | 50 | Soğutma fanı rölesi 2 |
| R1 | Soğutma fanı rölesi 2 |
