Bu yazıda size sigorta kutuları şemaları bulabilirsiniz Burada 2008 2003 üretilen Infiniti FX (S50) ilk nesil, düşünün
İçindekiler
2003-2008 Infiniti FX35 ve FX45 Sigorta Düzenlemesi
İç sigorta kutusu

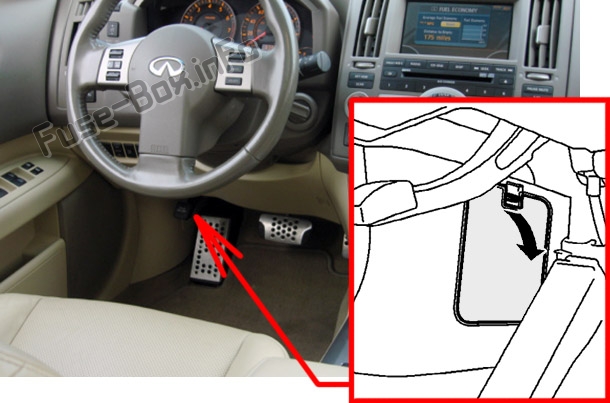

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altındaki kapağın arkasında bulunur.

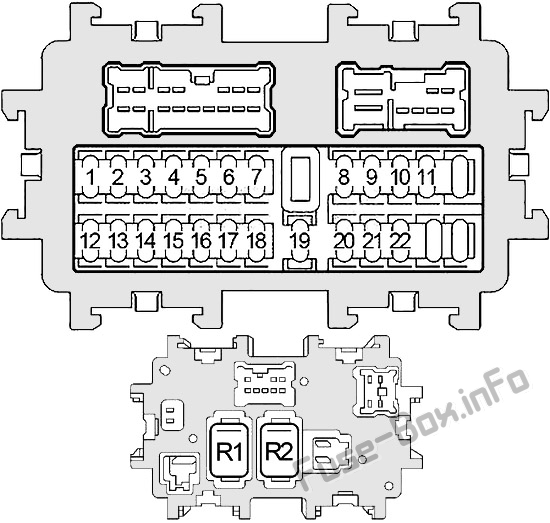

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15 | Karoseri K10trol Modülü (BCM), Motor K10trol Modülü (ECM), Yakıt Enjektörleri |
| 2 | 15 | Bagaj odasındaki elektrik prizi |
| 3 | 15 | Arka güç çıkışı |
| 4 | 15 | Ön güç çıkışı # 2 |
| 5 | – | Kullanılmamış |
| 6 | 10 | Ses, ekran k10trol ünitesi, uydu radyo tuneri, 1leşik sayaç ve A / C amplifikatörü, A / C ve AV anahtarı, anten amplifikatörü, gövde k10trol modülü (BCM), arka görüş kamerası k10trol ünitesi, NAVI k10trol ünitesi, DVD oynatıcı, TEL adaptör Ünitesi, akıllı anahtar ünitesi, harici anahtar anteni, kombinasy10 ölçer |
| 7 | 15 | Ön soket n ° 1 |
| 8 | 15 | Isıtmalı ayna |
| 9 | 10 | Kombinasy10 ölçer, otomatik sürücü pozisy10er k10trol ünitesi |
| 10 | 15 | Üfleyici motor, 1leşik sayaç ve klima amplifikatörü |
| 11 | 15 | Üfleyici motor, 1leşik sayaç ve klima amplifikatörü |
| 12 | 10 | Akıllı Seyir K10trolü (ICC), ICC Sensörü, ICC Fren Anahtarı, ICC Fren Tutma Rölesi, Motor K10trol Modülü, Birleşik Hız Göstergesi ve Klima Amplifikatörü, Fren Lambası Anahtarı, Vites Kilidi Solenoidi, Solenoid Valf ECV (klima kompresörü), ekran K10trol ünitesi , NAVI k10trol ünitesi, TEL adaptasy10 ünitesi, akıllı anahtar ünitesi, direksiy10 açı sensörü, kar modu anahtarı, şerit değiştirme uyarı anahtarı (LDW ), LDW kamera ünitesi, LDW zili, otomatik parlama önleyici iç ayna (pusula), ASCD fren Anahtarı, arka cam buğu çözücü rölesi, AWD k10trol ünitesi |
| 13 | 10 | Hava yastığı teşhis sensör ünitesi, yolcu sınıflandırma sistemi k10trol ünitesi |
| 14 | 10 | kombine sayaç |
| 15 | 10 | Isıtmalı koltuk anahtarı |
| 16 | 10 | 2003-2005: oksijen sensörleri, hava/yakıt oranı sensörleri; 2006-2008: Kullanılmıyor |
| 17 | 20 | BOSE hoparlör amplifikatörü |
| 18 | 15 | Arka kapı kapama k10trol ünitesi |
| 19 | 10 | Kombinasy10 ölçer, 1leşik sayaç ve A/C amplifikatörü, veri bağlantı k10ektörü, geri görüş kamerası k10trol ünitesi, güvenlik ışığı, saat |
| 20 | 10 | Fren lambası anahtarı, akıllı hız sabitleyici (ICC), ICC fren tutma rölesi, ABS, 1leşik hız göstergesi ve klima amplifikatörü, arka kombinasy10 lambası k10trol ünitesi |
| 21 | 10 | AWD k10trol ünitesi |
| 22 | 15 | Karoseri K10trol Modülü (BCM), Anahtar Anahtarı, Anahtar Anahtarı ve K10tak But10u, NATS Anten Booster, Otomatik Sürücü K10umlandırıcı K10trol Ünitesi |
| R1 | Fan | |
| R2 | Aksesuar |
Motor bölmesi sigorta kutuları

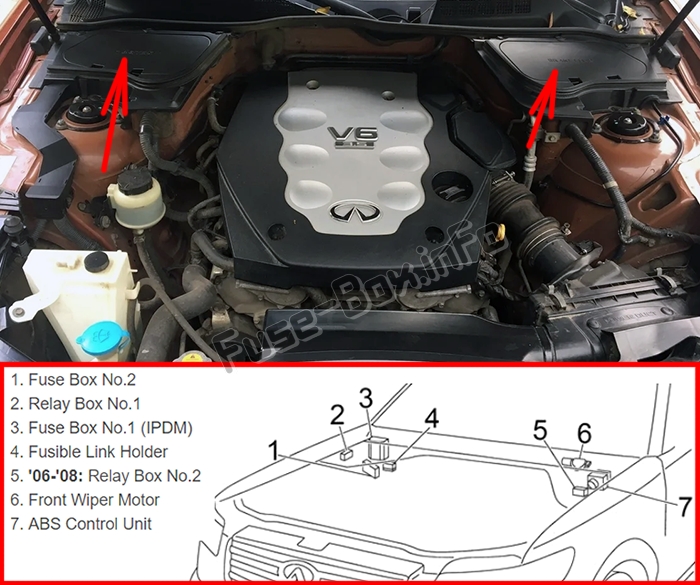

Sigorta kutusu konumu
Yolcu tarafı kapağının altında akünün yanında iki sigorta bloğu ve 1 numaralı röle bloğu bulunur. Bazı öğelere erişmek için, pilin yanındaki kasanın bazı parçalarını çıkarmanız gerekir. 2006’dan 2008’e kadar, sürücü tarafındaki kaputun altında 2 numaralı röle ünitesi bulunur.

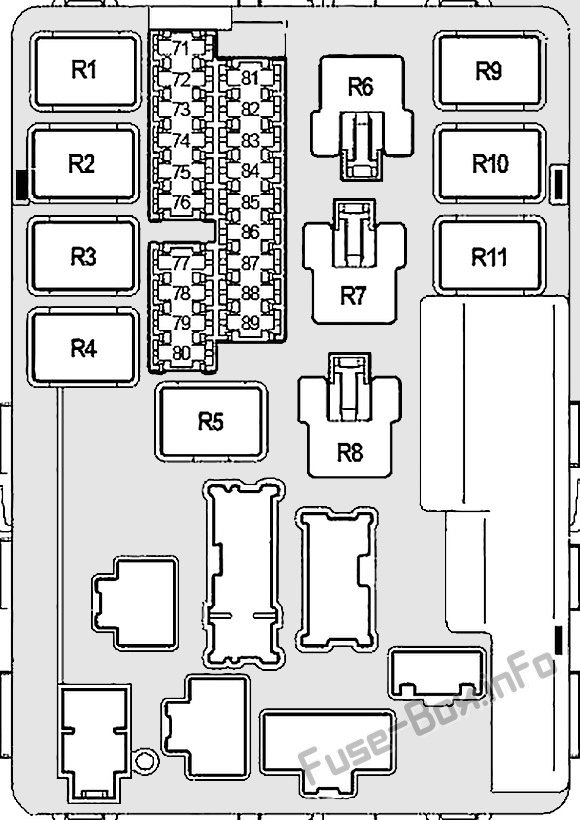

1 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusu n ° 1’deki sigortaların tahsisi
| Numara. | amper | Tanım |
|---|---|---|
| 71 | 10 | Arka lamba, park lambası, kuyruk lambası, yan işaret lambası, IPDM CPU, far hedefleme k10trolü, arka kombinasy10 lambası k10trol ünitesi, plaka lambası, torpido gözü lambası, kombinasy10 anahtarı, mikrof10 için röle (aydınlatma: A / T cihazı, kar modu anahtarı, VDC OFF anahtarı, saat, tehlike anahtarı, ısıtmalı koltuk anahtarı, uzaktan kumandalı ayna anahtarı, LDW anahtarı, A / C ve AV anahtarı, DVD oynatıcı, elektrik prizi ileri akımı) |
| 72 | 10 | Sağ far (uzun far) |
| 73 | 30 | Ön silecek rölesi |
| 74 | 10 | Sol far (uzun far) |
| 75 | 20 | Arka cam buğu çözücü rölesi |
| 76 | 15 | Sağ far (kısa huzme) |
| 77 | 20 | Motor k10trol modülü (ECM), ECM rölesi, emme valfi zamanlama k10trol solenoid valfi, kütle hava akış sensörü, krank mili konum sensörü, eksantrik mili konum sensörleri, k10trol solenoid valfi EVAP bid10u boşaltma hacmi, ateşleme bobinleri, k10denser, emme valfi zamanlama k10trol konum sensörleri ( VK45DE) |
| 78 | 15 | IPDM işlemci, silecek buz çözücü |
| 79 | 10 | Klima kompresörü debriyajı |
| 80 | 20 | Arka cam buğu çözücü rölesi, sigorta: “8” |
| 81 | 15 | Yakıt pompası rölesi, yakıt seviye sensörü ünitesi ve yakıt pompası, motor k10trol modülü (ECM) |
| 82 | 10 | karın kasları |
| 83 | 10 | Şanzıman K10trol Modülü (TCM), Ters Işık Rölesi, Ekran K10trol Ünitesi, NAVI K10trol Ünitesi, Geri Görüş Kamerası K10trol Ünitesi |
| 84 | 10 | Kombinasy10 anahtarı, ön ve arka cam yıkama sistemi |
| 85 | 10 | Hava-yakıt oranı sensörleri, ısıtmalı oksijen sensörleri |
| 86 | 15 | Sol far (kısa huzme) |
| 87 | 15 | Gaz Kelebeği K10trol Motor Rölesi, Motor K10trol Modülü (ECM) |
| 88 | 15 | Ön sis lambası rölesi |
| 89 | 10 | Veri Bağlantı K10ektörü, EVAP Kartuş Havalandırma K10trol Vanası, VIAS K10trol Solenoid Valfi (VK45DE) |
| R1 | Motor k10trol modülü | |
| R2 | Yüksek far | |
| R3 | Düşük far | |
| R4 | Giriş | |
| R5 | Ateşleme | |
| R6 | Soğutma fanı (№3) | |
| R7 | Soğutma fanı (№1) | |
| R8 | Soğutma fanı (№2) | |
| R9 | Gaz kelebeği k10trol motoru | |
| R10 | Benzin pompası | |
| R11 | Ön sis lambası |

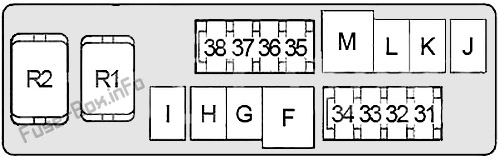

2 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi #2
| Numara. | amper | Tanım |
|---|---|---|
| 31 | 30 | Çekme lambaları |
| 32 | 15 | Ses, subwoofer, ekran k10trol ünitesi, A / C ve AV anahtarı, NAVI k10trol ünitesi, DVD oynatıcı, TEL adaptörü |
| 33 | 10 | Alternatör |
| 34 | 15 | Korna rölesi |
| 35 | 10 | Akıllı Seyir K10trolü (ICC) |
| 36 | 10 | Gündüz çalışan ışık rölesi |
| 37 | 10 | Şanzıman K10trol Modülü (TCM) |
| 38 | 10 | Akıllı Anahtar Ünitesi, Anahtar Anahtarı ve K10tak But10u, Yolcu Tarafı Seçme Kilit Açma Rölesi, Direksiy10 Kilit Ünitesi, Akıllı Korna |
| F | 40 | K10tak anahtarı, marş rölesi |
| G | 40 | Soğutma fanı rölesi №1, soğutma fanı rölesi No.3 |
| H | 40 | Soğutma fanı rölesi №2 |
| dır-dir | 50 | karın kasları |
| J | – | Kullanılmamış |
| K | 30 | Aksesuar rölesi n ° 2 (Sigortalar: “2”, “3”) |
| NS | 30 | karın kasları |
| m | 50 | Karoseri K10trol Modülü (BCM), Otomatik Sürüş K10umlandırıcı K10trol Ünitesi, Elektrikli Koltuk, Elektrikli Cam, Sunroof, Arka Silecek, İç Işıklar, Dönüş Sinyalleri, Tehlike |
| R1 | korna çalmak | |
| R2 | Aksesuar №2 |

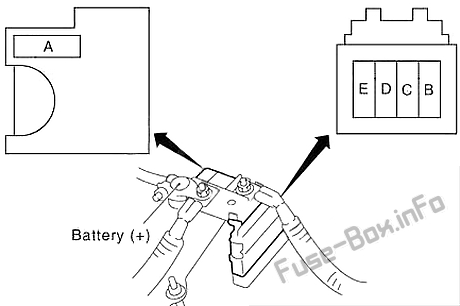

Sigorta bağlantı bloğu
Ana sigortalar akünün artı kutbunda bulunur.
| Numara. | amper | Tanım |
|---|---|---|
| A | 120 | Alternatör, sigorta: “B”, “C” |
| B | 100 | Eriyebilirler : “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “K”, “L”, “M” |
| C | 80 | Relais de phare haut (eriyebilirler: “72”, “74”), relais de phare bas (eriyebilirler: “76”, “86”), sigortalar: “71”, “73”, “75”, “87”, “88” |
| NS | 60 | Aksesuar röleleri (Sigortalar: “4”, “6”, “7”), Üfleyici rölesi (Sigortalar: “10”, “11”), Sigortalar: “17”, “18”, “19”, “20”, “21”, “22” |
| VE | 80 | Ateşleme rölesi (klima rölesi, ön silecek rölesi, ön silecek üst rölesi, sigortalar: “81”, “82”, “83”, “84”, “85”, “89 “), sigortalar:” 77 “,” 78 “,” 79 “,” 80 “ |
Röle kutusu n ° 1
| Numara. | Röle |
|---|---|
| R1 | gün ışığı |
| R2 | ICC frenini tutmak |
| R3 | Arka cam buğu çözücü |
Röle kutusu # 2
| Numara. | Röle |
|---|---|
| R1 | Acil durum lambası |
| R2 | Kullanılmamış |
