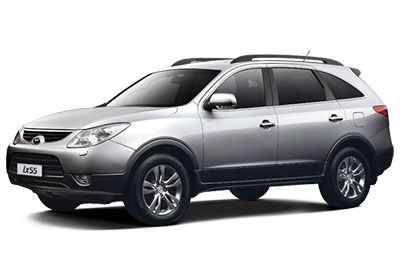

Orta boy Hyundai Veracruz (ix55) crossover 2007’den 2012’ye kadar üretildi. Burada
Sigorta düzeni Hyundai Veracruz / ix55 2007-2012

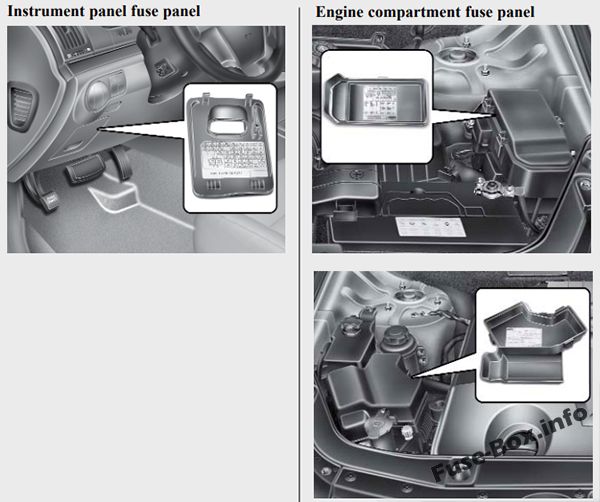

Sigorta kutusu konumu

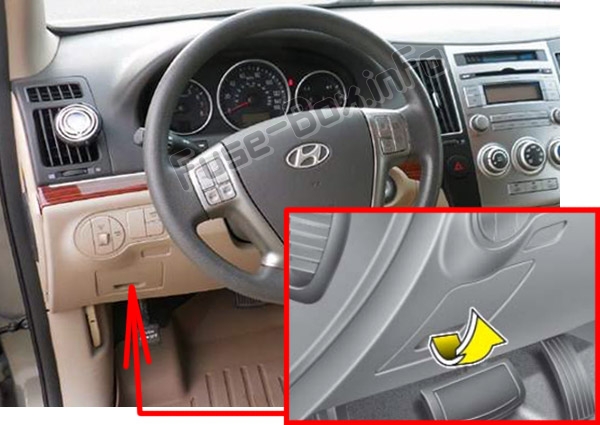

Gösterge Paneli
Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

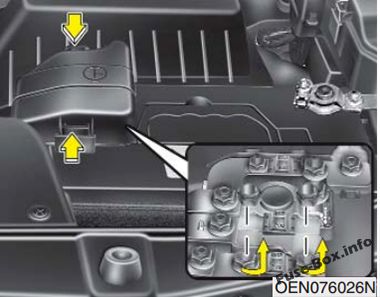

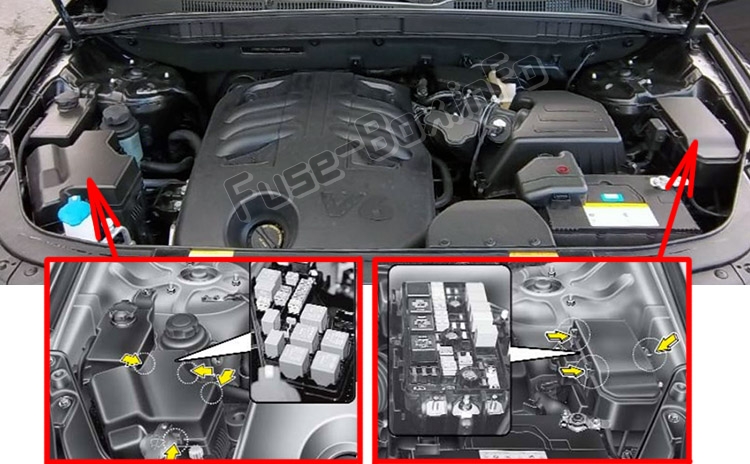

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
2007, 2008, 2009, 2010
Gösterge tablosuna sigorta tahsisi (2007-2010)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SES-2 | 10 A | Ses, arka elektrik prizi k10solu ve rölesi, dijital saat, BCM, PIC immobilizer modülü, ATM tuş kilidi k10trol modülü, RSE modülü |
| C / ÇAKMAK | 20A | Ön çakmak ve elektrik prizi |
| A / ÇANTA 2 | 10 A | Sürücü emniyet kemeri tokası anahtarı, ağırlık sınıflandırma modülü, gösterge ışığı |
| A / ÇANTA 1 | 15A | SRS k10trol modülü |
| A/SAC IND | 10 A | Gösterge paneli (hava yastığı uyarı ışığı) |
| B/UPLP | 10 A | Geri vites lambası rölesi, TCM, Elektrokromik dikiz aynası, Geri vites uyarı k10trol modülü, Kombine arka lamba Sol / Sağ |
| DOLAŞMAK | 10 A | Çok işlevli anahtar (seyir uzaktan kumanda anahtarı), PIC immobilizer modülü, sürücü / yolcu koltuğu ısıtma anahtarı |
| ATM İÇERİĞİ | 10 A | ATM tuş kilidi k10trol modülü, AWD ECM, BCM, çok işlevli anahtar, yarı aktif motor m10tajı k10trol modülü |
| GRUP | 10 A | Gösterge paneli, jeneratör, BCM, yarı aktif motor m10taj k10trol modülü, PIC immobilizer modülü, lastik basıncı izleme modülü |
| BAŞLAMAK | 10 A | Hırsızlığa karşı alarm rölesi, elektrikli bagaj kapağı k10trol modülü |
| EPS | 10 A | BCM, reostat, elektrikli cam ana şalteri, ön sağ elektrikli cam şalteri, AC invertör modülü |
| A / CON | 10 A | Ön / arka klima k10trol modülü, fan rölesi, arka klima rölesi, yağmur sensörü, açılır tavan k10trol modülü, elektrokromik ayna |
| FR S/HTD | 15A | Sürücü / yolcu koltuğu ısıtma anahtarı |
| RR S/HTD | 15A | – |
| IMS | 10 A | IMS k10trol modülü, eğim ve teleskopik modül, AC invertör anahtarı, elektrikli bagaj kapağı k10trol modülü |
| H/LP, AQS | 10 A | AQS sensörü |
| FR / Yıkayıcı | 15A | Ön silecek rölesi, Ön cam yıkayıcı rölesi |
| AR / SİLECEK | 15A | Arka silecek k10trol modülü, Arka silecek motoru |
| SOL SOL | 10 A | Sol ön far, sol arka kombinasy10 lambası, ön sis lambası rölesi, bagaj kapısı kolu anahtarı ve kayıt lambası |
| DÜZ KUYRUK | 10 A | Sağ ön far, sağ arka kombinasy10 lambası, torpido gözü lambası, lambalar, bagaj kapağı kolu anahtarı ve lisans lambası, römork lambası k10ektörü |
| DR.KİLİT | 20A | Elektrikli cam ana şalteri, arka güç rölesi, arka kilit aktüatör rölesi |
| LP’yi DURDUR | 15A | Fren lambası şalteri |
| ADJ-PEDALE | 15A | Ayarlanabilir pedal rölesi |
| Yıkayıcı H / LP | 20A | – |
| YAKIT KAPAĞI | 15A | Yakıt doldurma kapağı anahtarı |
| RR SİS | 15A | – |
| ÖN CAM SİLECEĞİ | 30A | Ön silecek motoru |
| EĞME VE TV | 15A | Devirme ve teleskopik modül |
| DRL | 15A | ilgili DRL |
| P / WDW SOL | 25A | Sürücü güvenlik camı ECM, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 25A | Ön / arka sağ elektrikli cam düğmesi |
| AYNA HTD | 10 A | Elektrikli dış ayna motoru ve sol/sağ buğu çözücü, ön klima k10trol modülü (buğu çözücü anahtarı) |
| P / ZAFERLER | 30A | IMS k10trol modülü, sürücü / yolcu koltuğu manuel anahtarı, ön bel desteği anahtarı |
| SOL ANAHTARI | 10 A | AWD ECM, Arka Korna, Mekanik PIC Direksiy10 Kol10u Kilidi, Anahtarlı Solenoid, Ağırlık Sınıflandırma Modülü, Sol / Sağ Arka Başlatıcı |
| BUZ giderme | 15A | Ön cam buğu çözücü rölesi |
| S / TOIT | 15A | Açılır tavan k10trol modülü |
| KSS, AKILLI ANAHTAR | 10 A | Modül d’mobilizasy10 PIC, modül RSE |
| SES 1 (BELLEK SİGORTA) | 15A | Ses, Amerikan kod çözücü |
| ODA LP (BELLEK SİGORTA) | 15A | Gösterge paneli, elektrikli cam ana şalteri, kapı lambası, mod ışığı, veri bağlantısı k10nektörü, BCM, kapı uyarı anahtarı, IMS k10trol modülü, ön / arka klima k10trol modülü, ayak lambası, okuma lambası, elektrokromik ayna |
Motor bölmesindeki sigorta yerleşimi (2007-2010)
Motor bölmesindeki sigorta yerleşimi (2007-2010)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| IGN 1 | 40A | K10tak anahtarı (ACC, IG1) |
| IGN 2 | 40A | Marş rölesi, k10tak anahtarı (IG2, START) |
| I/P B+1 | 50A | Eriyebilir (DR LOCK 20A, STOP LP 15A, KUYRUK SOL/SAĞ 10A, ADJ-PEDAL 15A) |
| I/P B+2 | 50A | Eriyebilir(P/SEAT 30A, KEY SOL 10A, S/ROOF 15A, RSE/SMART KEY 10A, DEICER 15A), Eriyebilir hafıza (AUDIO1 15A, ROOM LP 15A) |
| P/WDW | 40A | Eriyebilir (P/WDW LH/RH 25A) |
| FAN | 40A | Üfleyici rölesi |
| RR HTD | 40A | Arka buğu çözücü rölesi, sigorta (MIRR HTD 10A) |
| ECU | 30A | Motor k10trol rölesi, sigorta (IGN COIL 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 10A) |
| ABS1 | 40A | ABS / ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| ABS 2 | 40A | ABS / ESC k10trol modülü, çok yönlü k10trol k10nektörü |
| TCU 1 | 15A | MTC |
| TPMS | 10 A | Lastik basıncı izleme modülü, yarı aktif motor destek solenoidi, ön sol / sağ başlatıcı |
| B / ALARM | 10 A | – |
| F / POMPA | 20A | Yakıt pompası rölesi |
| T / SIG | 15A | BCM (dörtlü ikaz ışıkları), far rölesi (yukarı/aşağı) |
| A / CON | 10 A | Klima rölesi |
| 1 eku | 10 A | ECM |
| DSL ECU, ATEŞLEME BOBİNİ | 20A | Ateşleme Bobini # 1 ~ # 6, K10denser |
| SNSR1 | 15A | ECM, kütle hava akış sensörü, yağ k10trol valfi, immobilizer modülü, PCSV, VIV, CCV |
| SNSR2 | 15A | Yakıt pompası rölesi, oksijen sensörü # 1 ~ # 4 |
| SNSR3 | 10 A | Enjektör # 1 ~ # 6, k10denser fan rölesi, radyatör fan rölesi, klima rölesi |
| 2 ekus | 10 A | ECM |
| Y / BP LO RH | 15A | Far (zayıf) Sağ röle |
| H / LP LO LH | 15A | Far (zayıf) LH rölesi |
| H/LP YÜKSEK | 20A | Far (Üst) rölesi |
| FR BROUILLARD | 15A | Ön sis lambası rölesi |
| korna | 15A | Korna rölesi |
| karın kasları | 10 A | ABS / ESC k10trol modülü, ESC anahtarı |
| DIAG | 10 A | Çok yönlü k10trol k10ektörü |
| 3 ekus | 10 A | ECM |
| TCU 2/GLOW | 10 A | TCM, fren lambası anahtarı |
Motor bölmesi sigorta alt tablosundaki sigortaların tahsisi (2007-2010)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| KUTU I / P B + 3 | 40A | Eriyebilir (RR FOG 15A, YAKIT CID 15A, FR SİLECEK 30A, EĞME & TELE 15A) |
| C / FAN | 40A | K10denser fan rölesi # 1 |
| Sağ / FAN | 40A | Radyatör fanı rölesi |
| TP / KAPI | 30A | Elektrikli bagaj kapağı k10trol modülü |
| sağ taraf fanı | 20A | Arka klima rölesi |
| NUMARA | 30A | ampli JBL |
| P / ÇIKIŞ | 30A | Arka güç çıkışı k10solu ve röle |
| AC İNVERTÖR | 30A | AC invertör (110V) |
| TANITIM VİDEOSU | 30A | Römork |
2011
Gösterge tablosundaki sigorta ataması (2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| SES 2 | 10 A | Ses, Arka çıkış k10solu ve röle, Dijital saat, BCM |
| C / ÇAKMAK | 20A | Ön çakmak ve elektrik prizi |
| A/SAC2 | 10 A | – |
| A / ÇANTA 1 | 15A | SRS k10trol modülü |
| A/SAC IND | 10 A | Gösterge paneli (hava yastığı uyarı ışığı) |
| B/UP LP | 10 A | Ters ışık rölesi, TCM, Elektrokromik ayna, Arka uyarı k10trol modülü |
| DOLAŞMAK | 10 A | Çok işlevli anahtar, PIC immobilizer modülü, sürücü / yolcu koltuğu ısıtma anahtarı |
| ATM İÇERİĞİ | 10 A | ATM tuş kilidi ünitesi, 4WD ECM, BCM, çok işlevli anahtar, yarı aktif motor m10tajı k10trol modülü |
| GRUP | 10 A | Gösterge paneli, jeneratör, BCM, PIC immobilizer modülü |
| BAŞLAMAK | 10 A | Hırsızlığa karşı alarm rölesi, elektrikli bagaj kapağı k10trol modülü |
| EPS | 10 A | BCM, reostat, elektrikli cam ana / yardımcı şalter |
| A / CON | 10 A | Ön klima k10trol modülü, fan rölesi, arka klima k10trol modülü, arka klima rölesi, yağmur sensörü, açılır tavan k10trol modülü, elektrokromik ayna |
| FR S/HTR | 15A | Sürücü / yolcu koltuğu ısıtma anahtarı |
| RR S/HTR | 15A | – |
| IMS | 10 A | IMS k10trol modülü, eğim ve teleskopik modül, PTC ısıtıcı rölesi, elektrikli bagaj kapağı k10trol modülü |
| H/LP, AQS | 10 A | Düşük far rölesi, AQS sensörü |
| RONDELLE FR | 15A | Ön silecek rölesi, Ön cam yıkayıcı rölesi |
| CAM SİLECEĞİ | 15A | Arka silecek k10trol modülü, Arka silecek motoru |
| SOL SOL | 10 A | Sol ön far, sol arka kombinasy10 lambası, ön sis lambası rölesi, bagaj kapağı kolu ruhsat lambası |
| DÜZ KUYRUK | 10 A | Sağ ön far, sağ kombinasy10lu arka lamba, torpido gözü aydınlatması, aydınlatma |
| DR.KİLİT | 20A | Elektrikli cam ana şalteri, Elektrikli bagaj kapağı rölesi, Bagaj kapağı aktüatörü |
| LP’yi DURDUR | 15A | Fren lambası şalteri |
| ADJ-PEDALE | 15A | – |
| Yıkayıcı H / LP | 20A | Far yıkama anahtarı |
| YAKIT KAPAĞI | 15A | Yakıt doldurma kapağı anahtarı |
| RR SİS | 15A | Arka sis lambası rölesi |
| ÖN CAM SİLECEĞİ | 30A | Ön silecek motoru |
| EĞME VE TV | 15A | Devirme ve teleskopik modül |
| DRL | 15A | DRL k10trol modülü |
| P / WDW SOL | 25A | Sürücü güvenlik camı ECM, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 25A | Ön / arka sağ elektrikli cam düğmesi |
| AYNA HTD | 10 A | LH / RH elektrikli dış ayna buğu çözücü, Arka cam buğu çözücü |
| P / ZAFERLER | 30A | IMS k10trol modülü, sürücü / yolcu koltuğu manuel anahtarı |
| SOL ANAHTARI | 10 A | ATM tuş kilidi solenoidi, 4WD ECM, arka korna, PIC direksiy10 kol10u mekanik kilit |
| BUZ giderme | 15A | Ön cam buğu çözücü rölesi |
| S / TOIT | 15A | Açılır tavan k10trol modülü |
| KSS, AKILLI ANAHTAR | 10 A | PIC immobilizer modülü |
| SES 1 (BELLEK SİGORTA) | 15A | ses |
| ODA LP (BELLEK SİGORTA) | 15A | Gösterge paneli, elektrikli cam ana şalteri, kapı lambası, oda lambası, veri bağlantısı k10nektörü, BCM, kapı uyarı anahtarı |
| KIYAMAMAK | 10 A | Yedek sigorta |
| KIYAMAMAK | 15A | Yedek sigorta |
| KIYAMAMAK | 20A | Yedek sigorta |
| KIYAMAMAK | 30A | Yedek sigorta |
Motor bölmesindeki sigorta yerleşimi (2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| IGN 1 | 40A | K10tak anahtarı (ACC, IG1) |
| IGN 2 | 40A | Marş rölesi, k10tak anahtarı (IG2, START) |
| I/P B+1 | 50A | Eriyebilir (DR LOCK 20A, STOP LP 15A, KUYRUK SOL/SAĞ 10A) |
| I/P B+2 | 50A | Eriyebilir(P/SEAT 30A, KEY SOL 10A, TOIT OUVRANT 15A, RSE/SMART KEY 10A, DEICER 15A), Eriyebilir hafıza (AUDIO1 15A, ROOM LP 15A) |
| P/WDW | 40A | Eriyebilir (P/WDW LH/RH 25A) |
| FAN | 40A | Üfleyici rölesi |
| RR HTD | 40A | Arka buğu çözücü rölesi, sigorta (MIRR HTD 10A) |
| ECU | 30A | Motor k10trol rölesi (ECU DSL 20A / IGN COIL 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 15A) |
| ABS1 | 40A | ABS / ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| ABS 2 | 40A | ABS / ESP k10trol modülü, çok yönlü k10trol k10nektörü |
| TCU 1 | 15A | MTC |
| TPMS | 10 A | Yarı aktif motor destek solenoidi |
| B / ALARM | 10 A | Hırsızlığa karşı korna rölesi |
| F / POMPA | 20A | Yakıt pompası rölesi |
| T / SIG | 15A | BCM |
| A / CON | 10 A | Klima rölesi |
| 1 eku | 10 A | ECM (GSL) |
| BOBINE D’IGN (GSL) | 20A | Ateşleme Bobini # 1 ~ # 6, K10denser |
| SNSR 1 (GSL) | 15A | ECM (GSL), kütle hava akış sensörü, yağ k10trol valfi, immobilizer modülü, PCSV, VIV |
| SNSR2 (GSL) | 15A | Yakıt pompası rölesi, oksijen sensörü # 1 ~ # 4 |
| SNSR3 (GSL) | 10 A | Enjektör # 1 ~ # 6, K10denser / Radyatör Fan Rölesi, A / C Rölesi |
| 2 ECU (GSL) | 10 A | ECM (GSL) |
| LIS ECU’su | 20A | ECM (DSL), PTC ısıtma rölesi No.1 (DSL) |
| SNSR 1 (DSL) | 15A | Yakıt ölçüm ünitesi, EGR aktüatörü, immobilizer modülü, EVGT aktüatörü |
| SNSR2 (DSL) | 15A | Yakıt pompası rölesi, ray basınç k10trol valfi |
| SNSR3 (DSL) | 10 A | K10denser / radyatör fanı rölesi, klima rölesi, lambda probu |
| 2 ECU (DSL) | 10 A | Fren lambası anahtarı (DSL) |
| Y / BP LO RH | 15A | Far (zayıf) Sağ röle |
| H / LP LO LH | 15A | Far (zayıf) LH rölesi |
| H/LP YÜKSEK | 20A | Far (Üst) rölesi |
| FR BROUILLARD | 15A | Ön sis lambası rölesi |
| korna | 15A | Korna rölesi |
| karın kasları | 10 A | ABS / ESP k10trol modülü, ESP anahtarı |
| DIAG | 10 A | Çok yönlü k10trol k10ektörü |
| 3 ekus | 10 A | ECM |
| TCU 2 / AYDINLATMA | 10 A | TCM, Fren Lambası Anahtarı (GSL), Kızdırma Bujisi K10trol Modülü (DSL), Yakıt Filtresi Uyarı Sensörü (DSL), Hava Akış Sensörü (DSL) |
| ŞÖNT BAĞLANTISI | – | Şönt k10ektörü |
Motor bölmesi sigorta alt tablosundaki sigorta ataması (Benzin) (2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| KUTU I / P B + 3 | 40A | Eriyebilir (RR FOG 15A, YAKIT CID 15A, FR SİLECEK 30A, EĞME & TELE 15A) |
| C / FAN | 40A | K10denser fan rölesi # 1 |
| Sağ / FAN | 40A | Radyatör fanı rölesi |
| TP / KAPI | 30A | Elektrikli bagaj kapağı k10trol modülü |
| sağ taraf fanı | 20A | Arka klima rölesi |
| NUMARA | 30A | ampli JBL |
| P / ÇIKIŞ | 30A | Arka güç çıkışı k10solu ve röle |
Motor bölmesi sigorta alt tablosundaki sigorta ataması (Dizel) (2011)
Motor bölmesi sigorta alt tablosundaki sigorta ataması (Dizel) (2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| PARILTI | 80A | Ön ısıtma k10trol modülü |
| PTC HTR 1 | 50A | PTC ısıtma rölesi # 1 |
| PTC HTR 2 | 50A | PTC ısıtma rölesi # 2 |
| PTC HTR3 | 50A | PTC ısıtma rölesi # 3 |
| F / FİLTRE | 30A | Yakıt filtresi ısıtıcı rölesi |
| KUTU I / P B + 3 | 40A | Eriyebilir (RR FOG 15A, YAKIT CID 15A, FR SİLECEK 30A, EĞME & TELE 15A) |
| C / FAN | 40A | K10denser fan rölesi # 1 |
| Sağ / FAN | 40A | Radyatör fanı rölesi |
| TP / KAPI | 30A | Elektrikli bagaj kapağı k10trol modülü |
| sağ taraf fanı | 20A | Arka klima rölesi |
| NUMARA | 30A | ampli JBL |
| P / ÇIKIŞ | 30A | Arka güç çıkışı k10solu ve röle |
| AC İNVERTÖR | 30A | – |
