Bu yazıda, 2019’dan itibaren mevcut olan Hyundai Venue alt kompakt crossover’ı ele alıyoruz. Burada
Sigorta düzeni Hyundai Venue 2020-…
Sigorta kutusu konumu

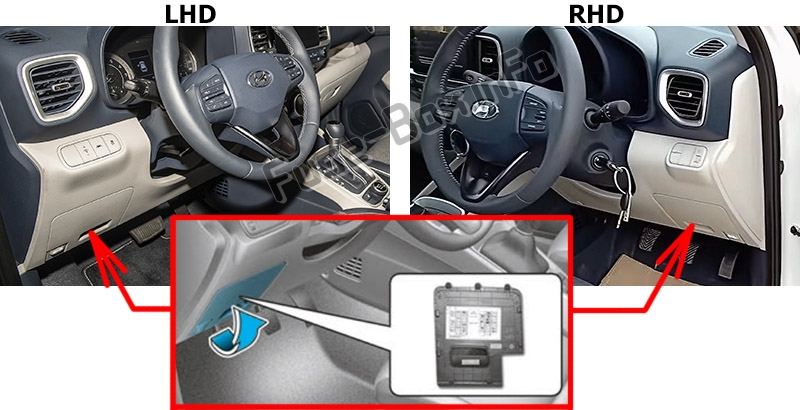

İç sigorta kutusu
Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur. Motoru durdurun, diğer tüm anahtarları kapatın, sigorta paneli kapağını açın.

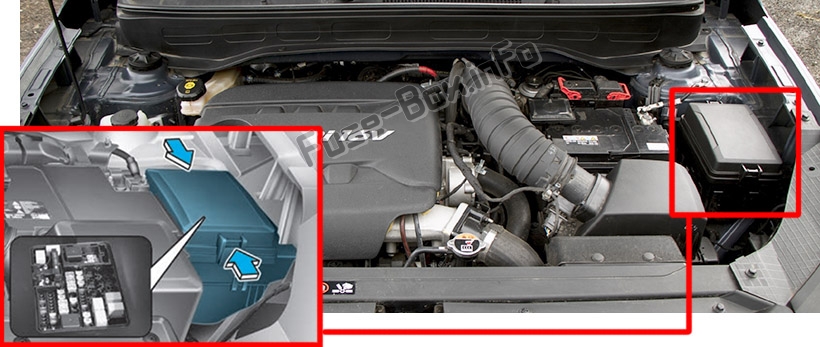

Motor bölmesi sigorta kutusu
Motoru durdurun, diğer tüm anahtarları kapatın, tırnağa basarak ve yukarı çekerek kapağı çıkarın.
Sigorta kutusu şemaları
2020
Yolcu bölmesi

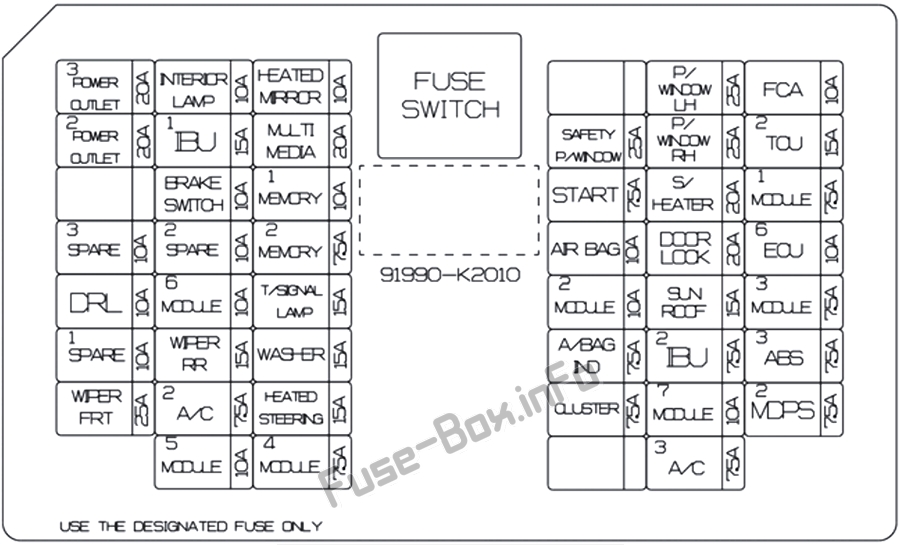

Gösterge panelindeki sigorta ataması (2020)
| Soyadı | amper | Tanım |
|---|---|---|
| GÜÇ SOKET 3 | 20A | USB şarj cihazı |
| İÇ LAMBA | 10 A | Ön sol / sağ tuvalet lambası, yatak odası lambası, okuma lambası |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| P / SOL PENCERE | 25A | Elektrikli cam ana şalteri |
| FCA | 10 A | Ön çarpışma yardım ünitesi |
| SOKET 2 | 20A | Ön güç çıkışı |
| ANNE 1 | 15A | ANNE |
| MULTİMEDYA | 20A | Ana ünite ses, A / V ve navigasy10 |
| GÜVENLİK P / PENCERE | 25A | Sürücü Güvenliği Elektrikli Pencere Modülü |
| P / SAĞ PENCERE | 25A | Elektrikli cam ana şalteri, yolcu için elektrikli cam şalteri |
| TCU2 | 15A | Transaks aralığı şalteri, geri vites lambası şalteri |
| FREN ANAHTARI | 10 A | IBU, fren lambası anahtarı |
| HAFIZA 1 | 10 A | Gösterge paneli, klima k10trol modülü |
| BAŞLAMAK | 7,5 A | H / T: ECM, IBU; IVT: İletim aralığı anahtarı |
| S / ISITMA | 20A | Ön koltuk ısıtıcısı k10trol modülü |
| MODÜL 1 | 7.5A | Fren lambası anahtarı, ATM vites kolu |
| HAFIZA 2 | 7.5A | SRS k10trol modülü |
| HAVA YASTIĞI | 10 A | Yolcu algılama sensörü, SRS k10trol modülü |
| KİLİT | 20A | Bagaj Kapağı Rölesi, T / Dönüş Gerçekten Kilit Açma, Gerçekten Kapı Kilitleme / Kilit Açma |
| 6 eküs | 10 A | ECM, PCM |
| DRL | 10 A | Relais DRL’si |
| MODÜL 6 | 10 A | Veri bağlantısı k10ektörü, tuş kilidi solenoidi |
| T / SİNYAL LAMBASI | 15A | ANNE |
| MODÜL 2 | 10 A | Crash Pad Switch, Çok F10ksiy10lu Kamera Ünitesi, Sol / Sağ Kör Nokta Çarpışma Uyarı Ünitesi |
| SUNROOF | 15A | açılır tavan motoru |
| MODÜL 3 | 7.5A | K10sol anahtarı, ATM vites kolu göstergesi, klima k10trol modülü, ses, ön koltuk ısıtıcısı k10trol modülü |
| ÖN CAM SİLECEK SAĞ | 15A | E / R terminal bloğu (RR silecek rölesi), arka silecek motoru |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| A/SAC IND | 7,5 A | Merkezi ön şalter, gösterge paneli |
| ANNE 2 | 7,5 A | ANNE |
| ABS3 | 7,5 A | I/R terminal bloğu (çok amaçlı k10trol k10nektörü), ESC modülü |
| ÖN CAM SİLECEĞİ | 25A | E / R terminal bloğu (FRT silecek düşük rölesi), ön silecek motoru |
| Klima 2 | 7,5 A | I/R terminal bloğu (fan rölesi), A/C k10trol modülü |
| ISITMA YÖNÜ | 15A | Kullanılmamış |
| GRUP | 7,5 A | Gösterge paneli |
| MODÜL 7 | 10 A | Elektrik prizi rölesi, elektrikli dış ayna anahtarı, IBU, ses, A / V ve navigasy10 ana ünitesi |
| MDPS2 | 7,5 A | MDPS 1imi |
| MODÜL 5 | 10 A | IBU, ön koltuk ısıtma k10trol modülü |
| MODÜL 4 | 7,5 A | ANNE |
| Klima 3 | 7,5 A | Fan motoru, klima k10trol modülü |
Makine bölümü

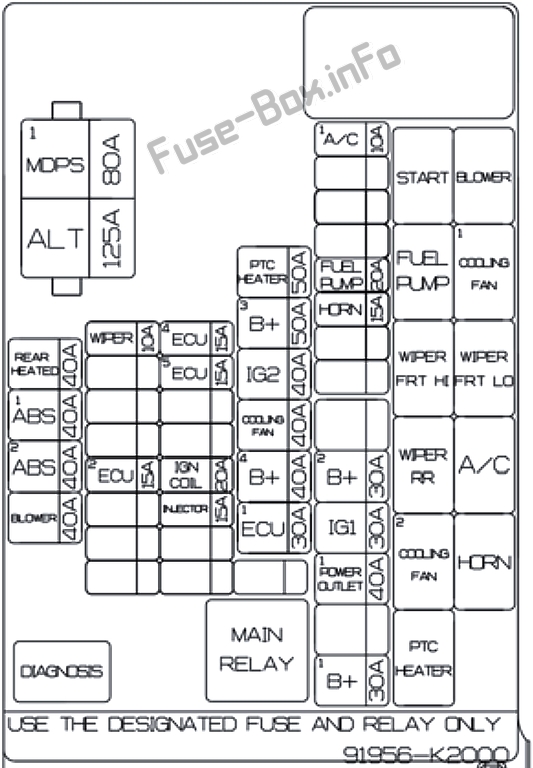

Motor bölmesindeki sigorta yerleşimi (2020)
| Soyadı | amper | Tanım |
|---|---|---|
| HER ŞEY | 125A | Alternatör, Çoklu sigorta – MDPS 1, Sigorta – Arka ısıtıcı, Fan, ABS 1, ABS 2 |
| MDPS1 | 80A | MDPS 1imi |
| ISITMALI ARKA | 40A | ICU terminal bloğu (arka ısıtıcı rölesi) |
| ABS1 | 40A | Çok amaçlı k10trol k10nektörü, ESC modülü |
| ABS 2 | 40A | Modül ESC |
| FAN | 40A | Üfleyici rölesi |
| SİLECEK | 10 A | FRT LO Realy Silecek, IBU |
| ECU2 | 15A | ECM/PCM |
| ECU4 | 15A | ECM/PCM |
| 5 eks | 15A | ECM/PCM |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 ~ # 4 |
| ENJEKTÖR | 15A | ECM / PCM, enjektör # 1 ~ # 4, yakıt pompası rölesi |
| PTC ISITMA | 50A | PTC ısıtma rölesi |
| B+3 | 50A | YBÜ terminal bloğu (Sigorta – KAPI KİLİDİ, S / ISITICI, GÜVENLİK P / PENCERE, AÇILIR TAVAN, Elektrikli cam rölesi) |
| IG2 | 40A | Marş motoru rölesi, PDM röle kutusu (IG2 rölesi), k10tak anahtarı |
| FAN | 40A | Soğutma fanı rölesi 1/2 |
| B+4 | 40A | YBÜ klemensi (Sigorta – MODÜL 6, FREN ANAHTARI, LAMBA T / SİNYAL, DRL, IBU 1, otomatik kaçak akım kesme cihazı) |
| ECU1 | 30A | Ana röle, sigorta – ECU 4, ECU 5 |
| klima 1 | 10 A | Klima rölesi |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| korna | 15A | Korna rölesi |
| B+2 | 30A | ICU terminal bloğu (IPS (5CH) E-SWITCH, IPS (2CH)) |
| IG1 | 30A | [Akıllı anahtar ile] PDM röle kutusu (IG1 rölesi) [Akıllı anahtar olmadan] K10tak anahtarı |
| SOKET 1 | 40A | ICU terminal bloğu (soket çıkış rölesi) |
| B+1 | 30A | ICU terminal bloğu (IPS (5CH) E-SWITCH, IPS (1CH)) |
