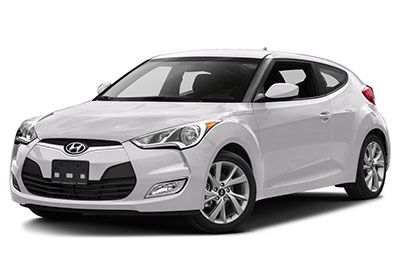

Bu yazıda, 2011’den 2017’ye kadar üretilen ilk nesil Hyundai Veloster’i ele alıyoruz. Burada
İçindekiler
Sigorta kutusunun şeması: Hyundai Veloster (2011-2017)
Sigorta kutusu konumu

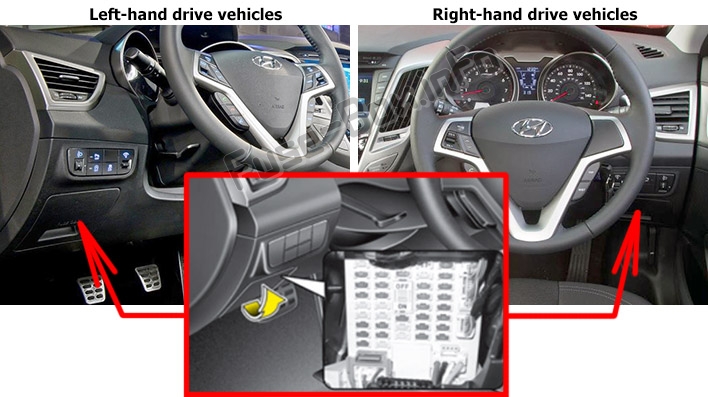

Gösterge Paneli
Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

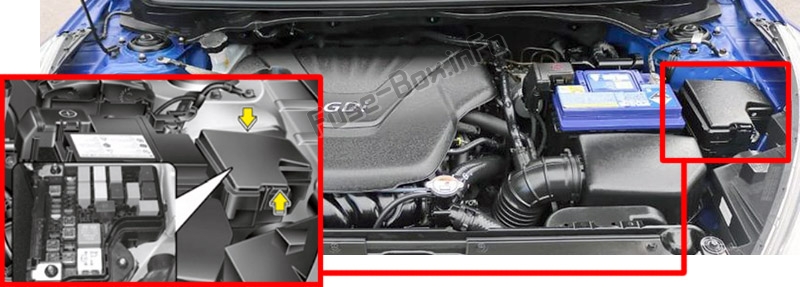

Makine bölümü
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları

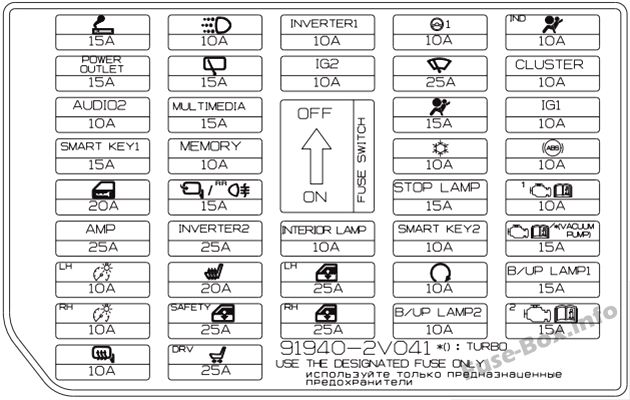

2011, 2012, 2013

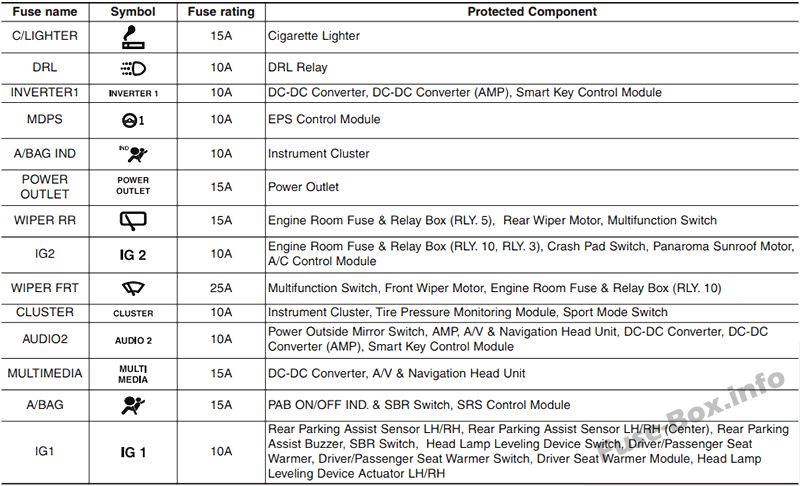

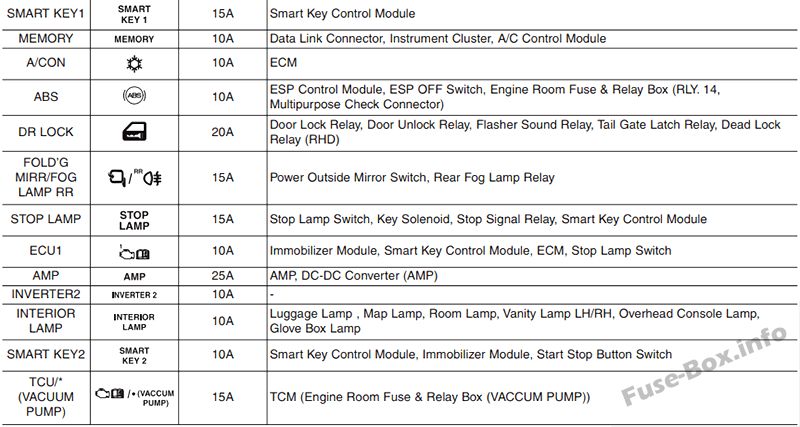

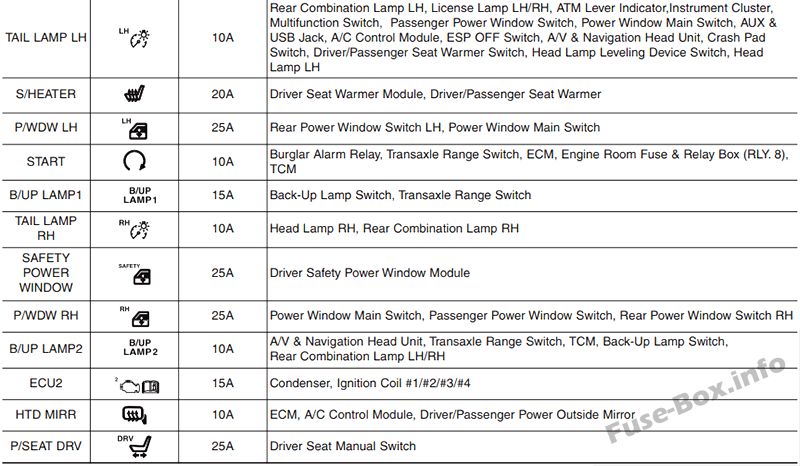

Gösterge Paneli

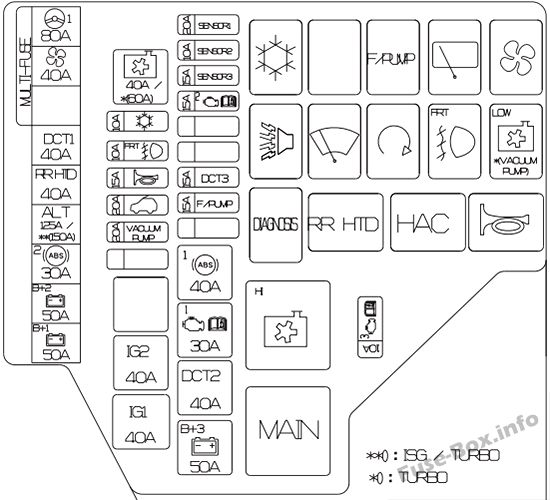

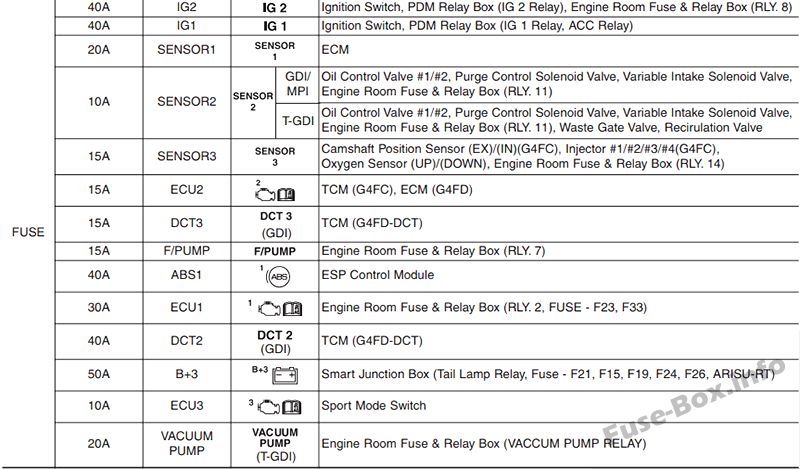

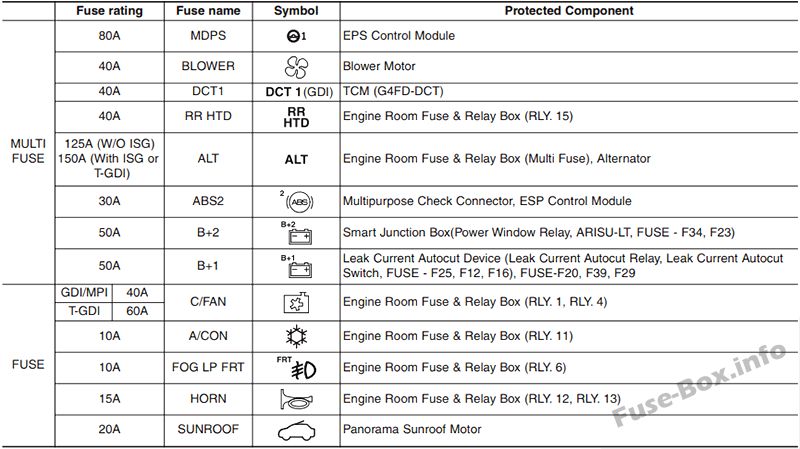

Makine bölümü
2014

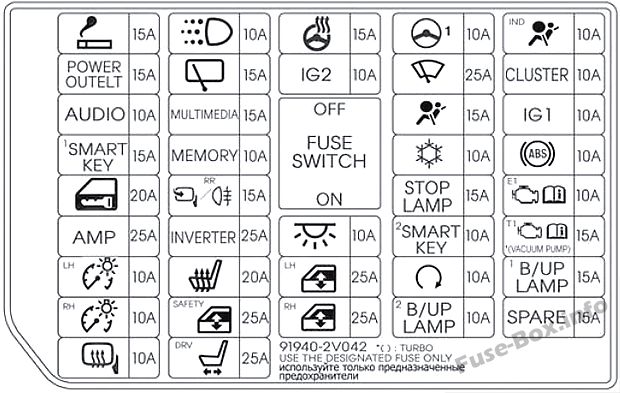

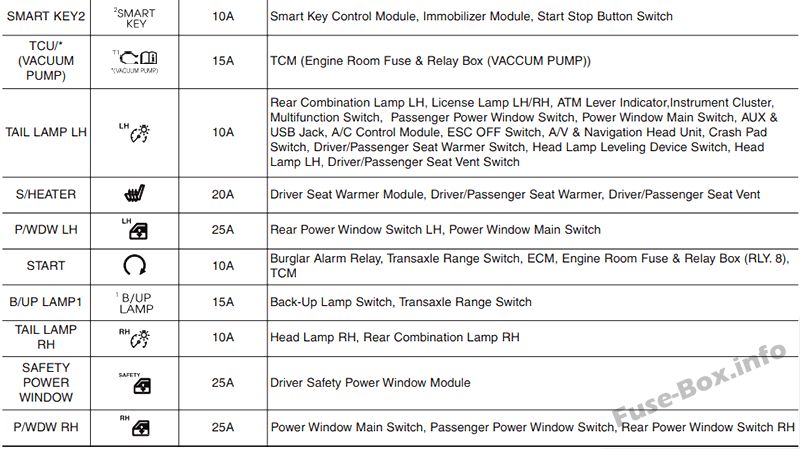

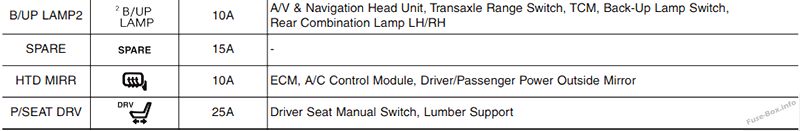

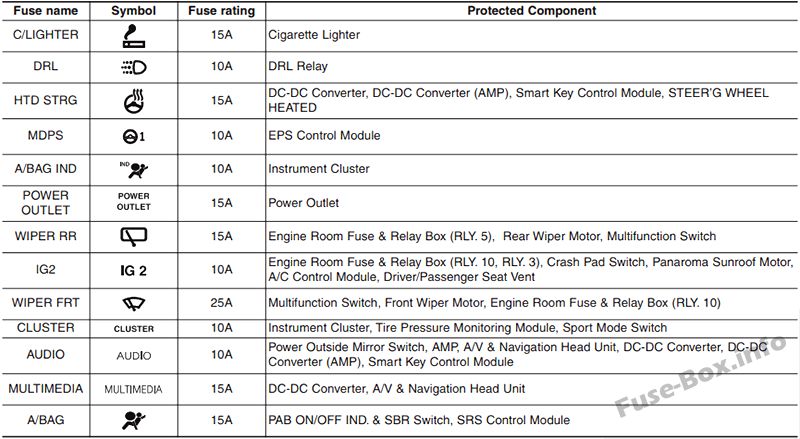

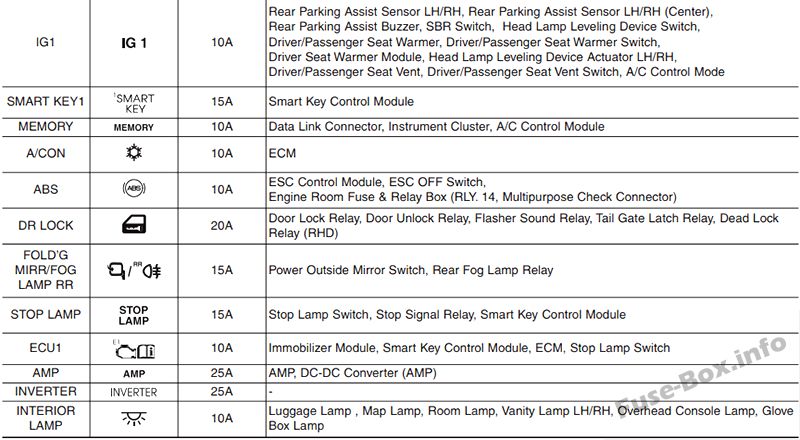

Gösterge Paneli

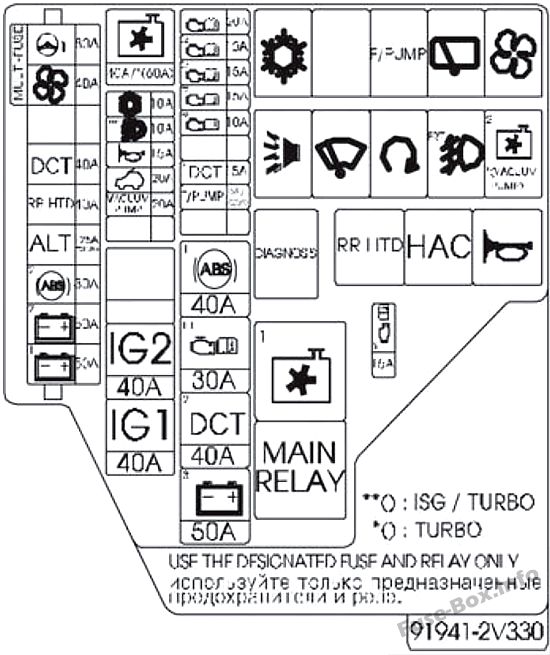

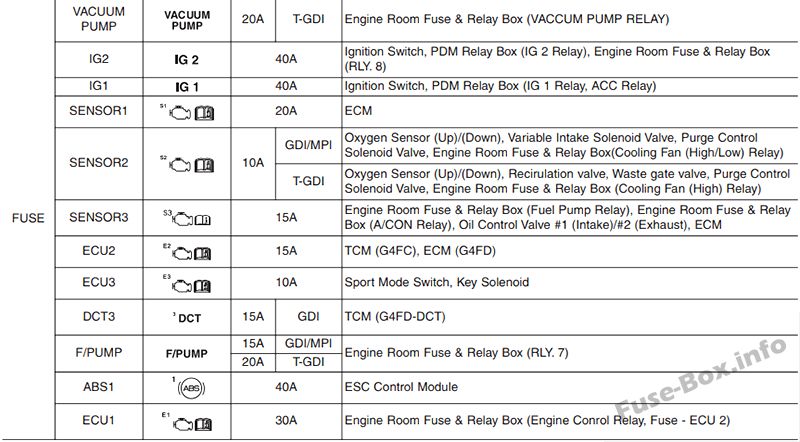

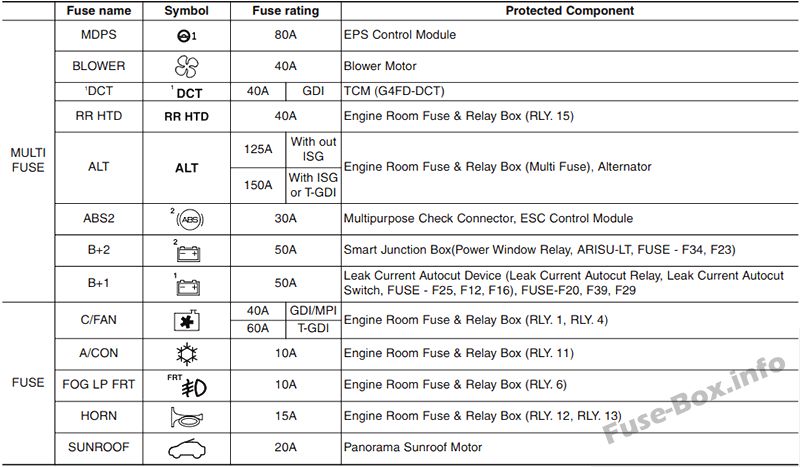

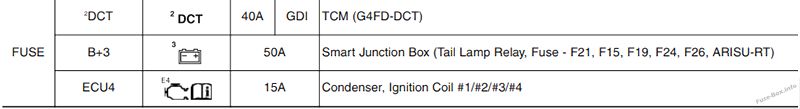

Makine bölümü
2015, 2016

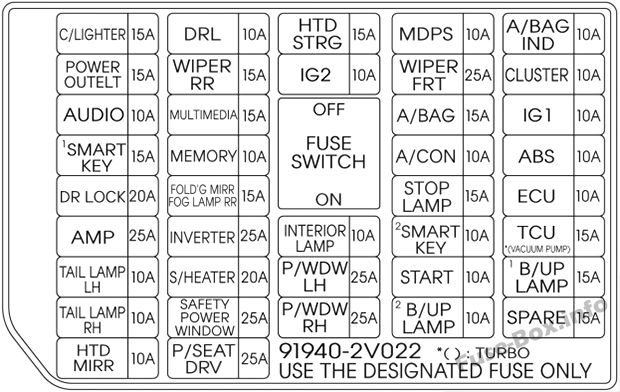

Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2015, 2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| C / ÇAKMAK | 15A | çakmak |
| DRL | 10 A | Kullanılmamış |
| HTD STRG’si | 15A | Akıllı anahtar k10trol modülü, A/C invertör modülü, ısıtmalı direksiy10 simidi |
| MDPS | 10 A | EPS k10trol modülü |
| A/SAC IND | 10 A | Gösterge paneli (Hava Yastığı IND.) |
| FİŞ | 15A | Fiş |
| ÖN CAM SİLECEK SAĞ | 15A | Motor dairesi sigorta ve röle kutusu (arka silecek rölesi), arka silecek motoru, çok f10ksiy10lu şalter |
| IG2 | 10 A | Makine dairesi sigorta ve röle kutusu (ön silecek rölesi, fan rölesi), darbe koruma şalteri, panoramik açılır tavan motoru, klima k10trol modülü, IPS k10trol modülü |
| ÖN CAM SİLECEĞİ | 25A | Çok f10ksiy10lu şalter, ön silecek motoru, makine dairesi sigorta kutusu ve röle (ön silecek rölesi) |
| GRUP | 10 A | Gösterge paneli, lastik basıncı izleme modülü, spor modu anahtarı, vites kolu göstergesi, MTS modülü |
| SES | 10 A | Elektrikli dış ayna anahtarı, AMP, A/V ve navigasy10 ana ünitesi, MTS modülü, akıllı anahtar k10trol modülü, IPS k10trol modülü |
| MULTİMEDYA | 15A | Ana A / V ve navigasy10 ünitesi, MTS modülü |
| BİR ÇANTA | 15A | Yolcu algılama sensörü, SRS k10trol modülü, gösterge ışığı |
| IG1 | 10 A | Arka sol / sağ park yardım sensörü, arka sol / sağ park yardım sensörü merkezi, arka park yardım kornası, IPS k10trol modülü, sürücü / yolcu koltuğu ısıtıcısı, sürücü / yolcu koltuk ısıtıcısı anahtarı, MTS modülü, klima k10trol modülü |
| 1 AKILLI ANAHTAR | 15A | Akıllı anahtar k10trol modülü |
| HAFIZA | 10 A | Veri bağlantısı k10ektörü, gösterge paneli, klima k10trol modülü |
| A / CON | 10 A | ECM |
| karın kasları | 10 A | ESC modülü, ESC Off anahtarı, sigorta kutusu ve E/R rölesi (HAC rölesi, çok amaçlı k10trol k10nektörü) |
| DR.KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, dönüş sinyali ses rölesi, bagaj kapağı mandal rölesi, iki dönüşlü kilit açma rölesi, IPS k10trol modülü |
| KATLANIR AYNA/ SİS LP RR | 15A | Kullanılmamış |
| LAMBA STOP | 15A | Fren lambası şalteri, stop sinyali rölesi, akıllı anahtar k10trol modülü |
| ECU | 10 A | İmmobilizer modülü, akıllı anahtar k10trol modülü, ECM. Stop lambası anahtarı |
| NUMARA | 25A | NUMARA |
| ÇEVİRİCİ | 25A | A/C inverter modülü |
| İÇ LAMBA | 10 A | Bagaj odası lambası, harita lambası, yatak odası lambası, sol / sağ makyaj lambası, baş üstü k10sol lambası |
| 2 AKILLI ANAHTAR | 10 A | Akıllı anahtar k10trol modülü, immobilizer modülü, start stop but10u anahtarı |
| TCU * (VAKUM POMPASI) T-GDI | 15A | Makine dairesi sigorta ve röle kutusu (vakum pompası rölesi) |
| TCU * (VAKUM POMPASI) GDI | 15A | MTC |
| arka stop sol | 10 A | Sol arka kombinasy10 lambası, sol / sağ kayıt lambası, vites kolu göstergesi, gösterge paneli, çok işlevli düğme, yolcu için elektrikli cam düğmesi, elektrikli cam ana düğmesi, AUX ve USB soketi, k10trol modülü Miiror iç klima k10trolü, ESC Kapatma düğmesi, A / V baş ve navigasy10 ünitesi, çarpışma koruma şalteri, sürücü / yolcu koltuğu ısıtma şalteri, sol ön far |
| S / ISITMA | 20A | Sürücü / yolcu koltuğu ısıtıcısı |
| P / WDW SOL | 25A | Elektrikli cam ana şalteri |
| BAŞLAMAK | 10 A | Hırsızlığa karşı alarm rölesi, transaks mesafe anahtarı, akıllı anahtar k10trol modülü, ECM, TCM, makine dairesi sigorta kutusu ve rölesi (marş rölesi) |
| 1 LP B/UP | 15A | Geri vites lambası şalteri, transaks menzil şalteri |
| ARKA SAĞ IŞIK | 10 A | Sağ ön ışık, sağ kombinasy10 arka ışık |
| ELEKTRİK GÜVENLİK PENCERESİ | 25A | Sürücü Güvenliği Elektrikli Pencere Modülü |
| P/WDW Sağ | 25A | Elektrikli cam ana şalteri, yolcu elektrikli cam şalteri, sağ arka elektrikli cam şalteri |
| 2 LAMBA B/UP | 10 A | Ana A / V ve navigasy10 ünitesi, transaks menzil anahtarı, MTS modülü, TCM, geri vites lambası anahtarı, arka sol / sağ kombinasy10 lambası, IPS k10trol modülü |
| KIYAMAMAK | 15A | – |
| AYNA HTD | 10 A | ECM, klima k10trol modülü, elektrikli sürücü / yolcu dış aynası |
| P / KUŞATMA DRV | 25A | Ahşap destek |
| * Turbo |

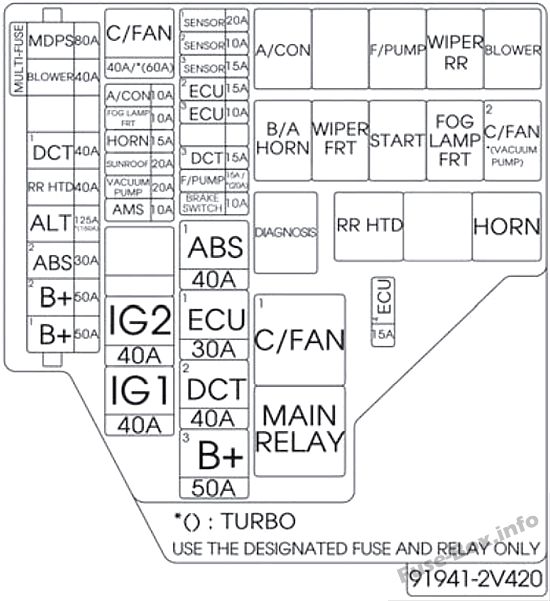

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2015, 2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | EPS k10trol modülü |
| FAN | 40A | Makine dairesi sigorta ve röle kutusu (fan rölesi) |
| 1 PUAN (GDI) | 40A | MTC |
| RR HTD | 40A | Makine dairesi sigorta ve röle kutusu (arka buğu çözücü rölesi) |
| ALT (GDI) | 125A | Motor dairesi sigortası ve röle kutusu (çoklu sigorta – EcoShift 1 çift kavramalı şanzıman, |
| ALT (T-GDI) | 150A | MDPS, RR HTD, BLOWER), alternatif |
| 2 ABS | 30A | Çok amaçlı k10trol k10nektörü, ESC modülü |
| 2 B+ | 50A | Akıllı bağlantı kutusu (elektrikli cam rölesi, IPS k10trol modülü (ARISU LT), sigorta – GÜVENLİK ELEKTRİKLİ PENCERE, AMP) |
| 1 B+ | 50A | Otomatik kaçak akım kesme cihazı (oda lambası rölesi, otomatik kaçak akım kesme anahtarı, sigorta – İÇ LAMBA, MULTİMEDYA, HAFIZA), sigorta – S / ISITICI |
| C / FAN (GDI) | 40A | Motor dairesi sigorta ve röle kutusu (soğutma fanı rölesi (yüksek), soğutma fanı rölesi (düşük)) |
| C / FAN (T-GDI) | 60A | Motor dairesi sigorta ve röle kutusu (soğutma fanı rölesi (yüksek)) |
| A / CON | 10 A | Makine dairesi sigorta ve röle kutusu (A/CON rölesi) |
| ÖN SİS LAMBASI | 10 A | Motor dairesi sigorta ve röle kutusu (sis farı rölesi) |
| korna | 15A | Motor dairesi sigorta ve röle kutusu (hırsızlık alarm korna rölesi, korna rölesi) |
| SUNROOF | 20A | Panoramik açılır tavan motoru |
| VAKUM POMPASI (T-GDI) | 20A | Makine dairesi sigorta ve röle kutusu (vakum pompası rölesi) |
| lise | 10 A | Pil sensörü |
| IG2 | 40A | K10tak anahtarı, PDM röle kutusu (IG 2 rölesi), makine dairesi sigortası ve röle kutusu (marş rölesi) |
| IG1 | 40A | K10tak anahtarı, PDM röle kutusu (IG 1 rölesi, ACC rölesi) |
| 1 SENSÖR | 20A | ECM |
| 2 SENSÖR (GDI) | 10 A | Oksijen sensörü (üst) / (alt), kartuş kapatma valfi, değişken emme solenoid valfi, tahliye k10trol solenoid valfi, motor dairesi sigorta kutusu ve rölesi (soğutma fanı rölesi (yüksek / düşük)) |
| 2 YAKALAYICI (T-GDI) | 10 A | Oksijen sensörü (üst) / (alt), kartuş kapatma vanası, devridaim vanası, boşaltma vanası, tahliye k10trol solenoid vanası, makine dairesi sigorta kutusu ve rölesi (soğutma fanı rölesi (üst )) |
| 3 SENSÖR | 15A | Makine dairesi sigorta ve röle kutusu (yakıt pompası rölesi), makine dairesi sigorta ve röle kutusu (A / CON rölesi), yağ k10trol valfi # 1 (giriş) / # 2 (egzoz), ECM |
| 2 ekus | 15A | ECM |
| 3 PUAN (GDI) | 15A | MTC |
| F / POMPALAR (GDI) | 15A | Makine dairesi sigorta ve röle kutusu (yakıt pompası rölesi) |
| F / POMPA (T-GDI) | 20A | |
| FREN ANAHTARI | 10 A | Stop lambası Sigorta |
| 1 Para | 40A | Modül ESC |
| 1 eku | 30A | Motor dairesi sigorta ve röle kutusu (motor k10trol rölesi, sigorta – ECU 2) |
| 2 DCT (GDI) | 40A | MTC |
| 3B+ | 50A | Akıllı bağlantı kutusu (kuyruk lambası rölesi, IPS k10trol modülü (ARISU RT), sigorta – STOP LP, SMART KEY 1/2, INVERTER 2, DR LOCK) |
| 3 ekus | 10 A | Spor modu anahtarı, anahtar solenoidi |
| 4 ekus | 15A | K10denser, Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
