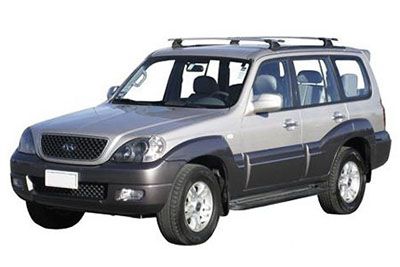

Hyundai Terracan orta boy SUV 2002’den 2007’ye kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Hyundai Terracan 2002-2007
2005, 2006 ve 2007 yıllarına ait kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta kutusu, ön panelin alt kısmında, kaput açmanın yanında (kapağın arkasında) bulunur.

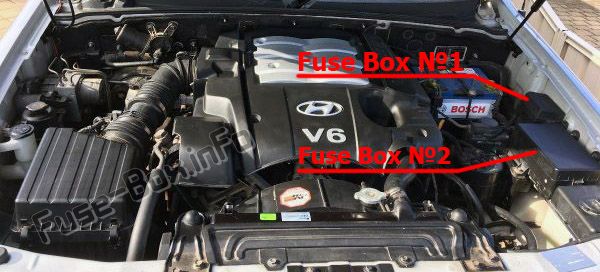

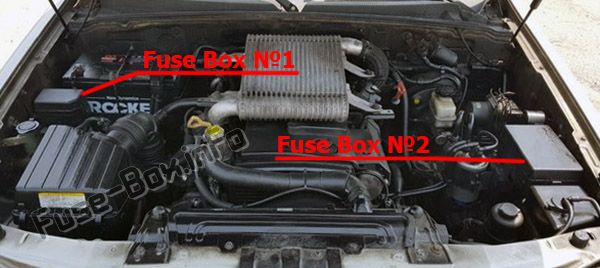

Makine bölümü
Sigorta kutuları motor bölmesinde bulunur.
VEYA
Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları

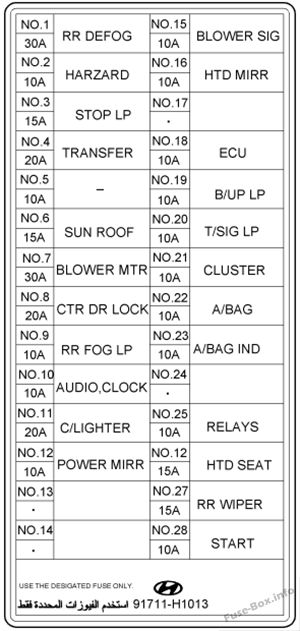

Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| OLUMSUZLUK. | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| 1 | 30A | buğu çözücü rölesi |
| 2 | 10 A | Tehlike rölesi, tehlike şalteri |
| 3 | 15A | Stop lambası anahtarı |
| 4 | 20A | TOD, EST k10trol modülü |
| 5 | 10 A | – |
| 6 | 15A | Sunroof Kumandası |
| 7 | 30A | Üfleyici rölesi |
| 8 | 20A | Elektrikli kapı kilitleri |
| 9 | 10 A | Arka sis lambası rölesi |
| 10 | 10 A | Ses, okuma ışığı |
| 11 | 20A | Çakmak, güç soketi rölesi, ACC soketi |
| 12 | 10 A | Elektrikli dış ayna anahtarı |
| 13 | – | – |
| 14 | – | – |
| 15 | 10 A | Klima anahtarı |
| 16 | 10 A | Sol / sağ dış ayna ve buğu çözücü |
| 17 | – | – |
| 18 | 10 A | TCM, ECM (COVEC-F), TCCS (TOD, EST), immobilizer |
| 19 | 10 A | Geri vites lambası şalteri, dikiz aynası, şanzıman menzil şalteri |
| 20 | 10 A | Tehlike anahtarı |
| 21 | 10 A | Gösterge paneli, ETACM, araç hız sensörü, DRL k10trol modülü |
| 22 | 10 A | hava yastığı |
| 23 | 10 A | Hava yastığı göstergesi |
| 24 | – | – |
| 25 | 10 A | Üfleyici ve klima, ETACM, buğu giderme rölesi |
| 26 | 15A | koltuk ısıtıcısı |
| 27 | 15A | Sunroof, arka silecek ve yıkayıcı, hız sabitleyici, arka aralıklı silecek rölesi |
| 28 | 10 A | Marş rölesi, hırsızlık alarm rölesi |

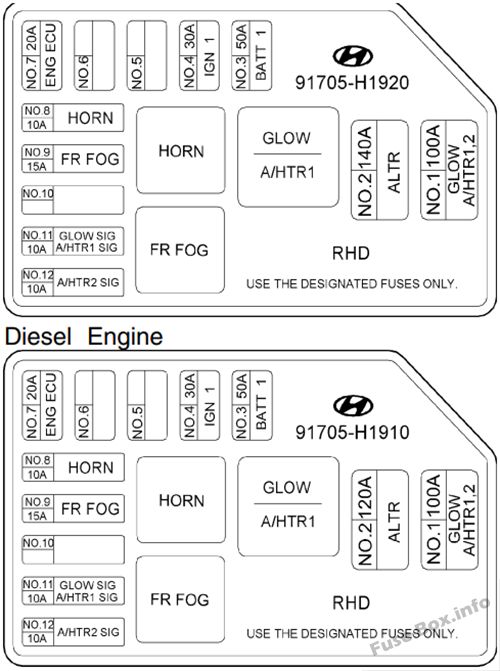

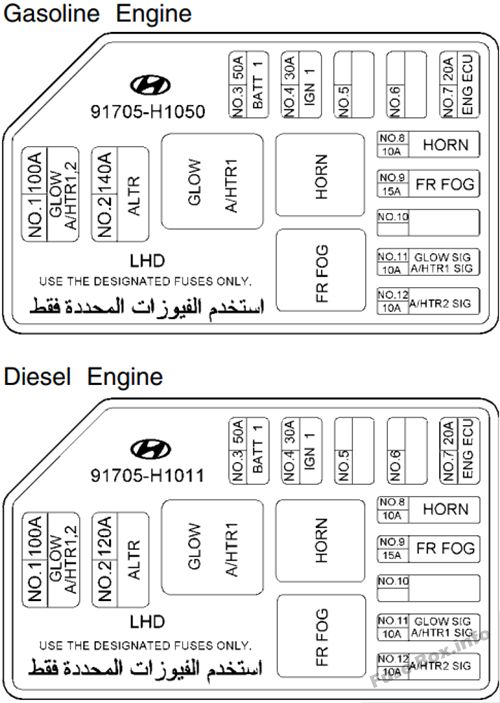

Motor bölmesi dolabı # 1
1 numaralı motor bölmesinde sigorta tahsisi
| TANIM | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| NO.1 | 100A | Kızdırma bujisi rölesi (COVEC-F / EGR), Hava ısıtıcı rölesi (dizel motor) |
| OLUMSUZLUK. 2 | 120A (DİZEL) | Motor bölmesi sigortası ve röle kutusu # 2, |
| OLUMSUZLUK. 2 | 140A (ÖZ) | Jeneratör |
| OLUMSUZLUK. 3 | 50A | İç pano sigorta kutusu (Sigorta 1,2,3,4,5) |
| OLUMSUZLUK. 3 | 50A | Motor bölmesi sigortası ve röle kutusu # 1 (Sigorta 8.9) |
| OLUMSUZLUK. 3 | 50A | Yakıt Isıtıcı K10trol Modülü (COVEC-F / EGR) |
| 4 NUMARA | 30A | Jeneratör, k10tak anahtarı |
| N ° 5 | – | – |
| OLUMSUZLUK. 6 | – | – |
| OLUMSUZLUK. 7 | 20A | Motor k10trol rölesi (dizel motor), ana k10trol rölesi (benzinli motor) |
| OLUMSUZLUK. 8 | 10 A | Korna rölesi |
| OLUMSUZLUK. 9 | 15A | Ön sis lambası rölesi |
| NUMARA. 10 | – | – |
| OLUMSUZLUK. 11 | 10 A | ECM (dizel motor), EGR k10trol modülü |
| OLUMSUZLUK. 12 | 10 A | ECM (dizel motor) |

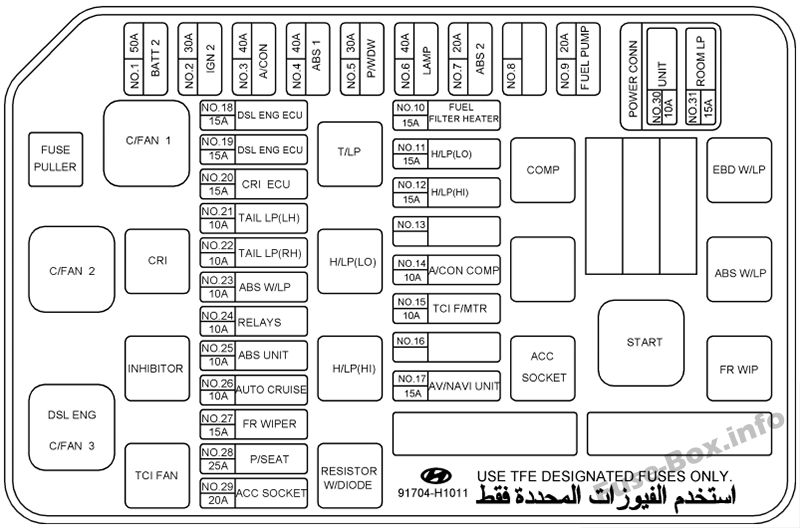

Motor bölmesi bagajı # 2
2 numaralı motor bölmesi ünitesindeki sigorta yerleşimi
| TANIM | AMPERAJLAR | DEVRE PROTEJİ |
|---|---|---|
| OLUMSUZLUK. 1 | 50A | Güç k10nektörü (A, B), Motor bölmesi sigorta ve rölesi n° 2 (Sigorta 28,29), İç panel sigorta kutusu (Sigorta 6,7,8,9) |
| OLUMSUZLUK. 2 | 30A | Marş rölesi, k10tak anahtarı |
| OLUMSUZLUK. 3 | 40A | K10denser fan rölesi, motor bölmesi sigortası ve röle kutusu # 2 (sigorta 14,15) |
| OLUMSUZLUK. 4 | 40A | ABS k10trol modülü |
| OLUMSUZLUK. 5 | 30A | Elektrikli pencere rölesi |
| OLUMSUZLUK. 6 | 40A | Arka lamba rölesi, motor bölmesi sigortası ve 2 No’lu röle kutusu (sigorta 11,12) |
| OLUMSUZLUK. 7 | 20A | ABS k10trol modülü |
| OLUMSUZLUK. 8 | – | – |
| OLUMSUZLUK. 9 | 20A | Yakıt pompası rölesi, ECM, ateşleme arızası sensörü |
| OLUMSUZLUK. 30 | 10 A | A / CON, TCM, ETACM, veri bağlantı k10nektörü, siren, immobilizer k10trol modülü |
| OLUMSUZLUK. 31 | 15A | İç aydınlatma, okuma lambası, ses sistemi, gösterge paneli, ön kapı kenarı uyarı lambası |
| NUMARA. 10 | 15A | Yakıt ısıtıcısı ve sensörü (dizel motor) |
| OLUMSUZLUK. 11 | 15A | Far (kısa huzme) |
| OLUMSUZLUK. 12 | 15A | Far (uzun far) |
| OLUMSUZLUK. 13 | – | – |
| OLUMSUZLUK. 14 | 10 A | Klima kompresörü rölesi, üçlü anahtar |
| OLUMSUZLUK. 15 | 10 A | TCI Fan Rölesi (COVEC-F / EGR) |
| OLUMSUZLUK. 16 | – | – |
| OLUMSUZLUK. 17 | 15A | – |
| OLUMSUZLUK. 18 | 15A | ECM (dizel motor) |
| OLUMSUZLUK. 19 | 15A | ECM (dizel motor) |
| OLUMSUZLUK. 20 | 15A | ECM (dizel motor), hava ısıtıcı rölesi (dizel motor), EGR solenoidi (dizel motor) |
| OLUMSUZLUK. 21 | 10 A | Aydınlatma, Kombinasy10 lambası |
| OLUMSUZLUK. 22 | 10 A | Lisans lambası, kombinasy10 lambası |
| OLUMSUZLUK. 23 | 10 A | ABS k10trol modülü, ABS rölesi, EBD rölesi |
| OLUMSUZLUK. 24 | 10 A | ECM (dizel motor), far rölesi, k10denser fan rölesi (benzin / COVEC-F), EGR solenoidi (COVEC-F) |
| OLUMSUZLUK. 25 | 10 A | ABS k10trol modülü |
| OLUMSUZLUK. 26 | 10 A | Hız sabitleyici modülü |
| OLUMSUZLUK. 27 | 15A | Ön cam sileceği ve yıkayıcı |
| OLUMSUZLUK. 28 | 25A | Elektrikli koltuk anahtarı |
| OLUMSUZLUK. 29 | 20A | Soket rölesi |
