Bu yazımızda, 2019’dan bugüne mevcut olan dördüncü nesil Hyundai Santa Fe’yi (TM) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Hyundai Santa Fe 2019-…
Sigorta kutusu konumu
Gösterge Paneli

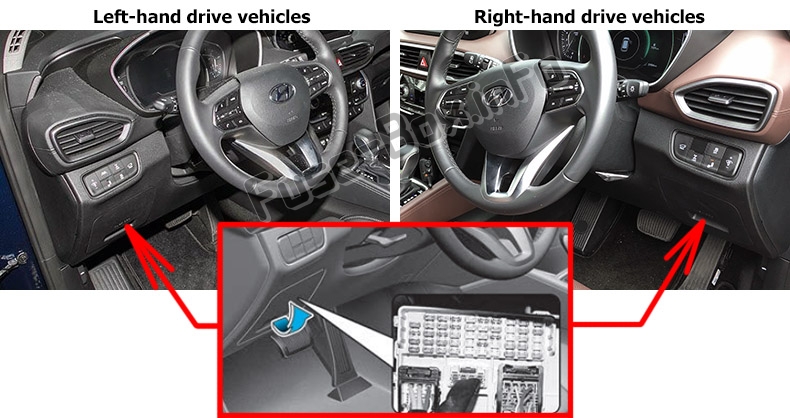

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

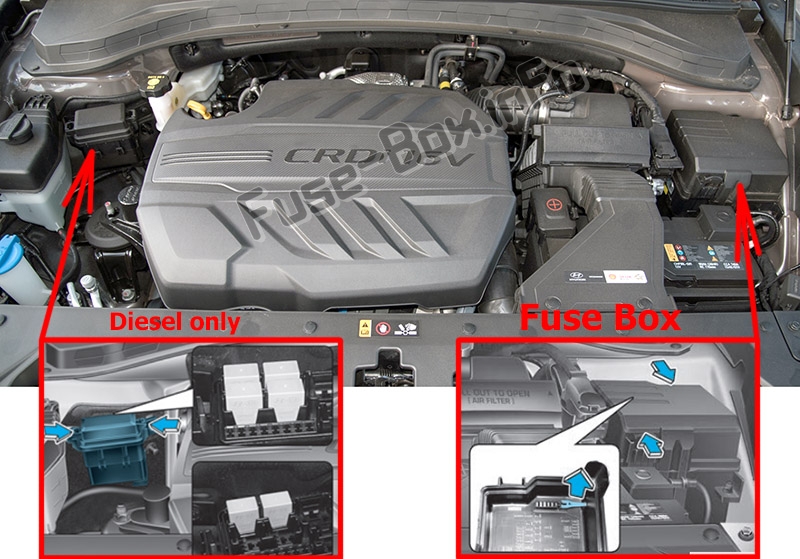

Makine bölümü
Sigorta kutusu şemaları
2019

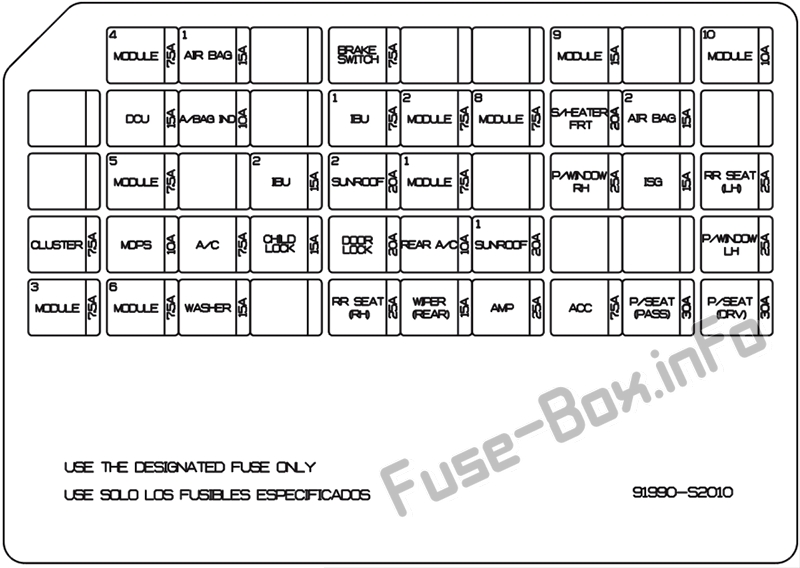

Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2019)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MODÜL 4 | 7.5A | Veri bağlantı k10nektörü, fren lambası şalteri, sürücü kapısı modülü |
| HAVA YASTIĞI 1 | 15A | SRS k10trol modülü, yolcu algılama sensörü |
| FREN ANAHTARI | 7.5A | IBU, fren lambası anahtarı |
| MODÜL 9 | 15A | Ses, A / V ve navigasy10 ana ünitesi, gösterge paneli, A / C k10trol modülü, düşük DC-DC dönüştürücü (ses / AMP), baş üstü ekran, yağmur sensörü, arka yolcu uyarı sensörü ( ROA), Sürücü IMS K10trol Modülü , Sürücü Kapı Modülü, Sürücü / Yolcu Elektrikli Kapı Aynası, Elektrikli Bagaj Kapağı Modülü |
| MODÜL 10 | 10 A | Veri bağlantı k10nektörü, Sol / Sağ kör nokta çarpışma uyarı ünitesi, ön kablosuz şarj cihazı, arka klima k10trol modülü, elektrokromik ayna |
| HAVA YASTIĞI SAN. | 10 A | Klima k10trol modülü, gösterge paneli |
| ANNE 1 | 7.5A | ANNE |
| MODÜL 2 | 7.5A | Panoramik görüntü m10itörü, AC İnverter soketi, AC İnverter Ünitesi, arka sol / sağ koltuk ısıtması, ön havalandırma k10trol modülü, ön koltuk ısıtma k10trol modülü |
| MODÜL 8 | 7.5A | Tehlike anahtarı, anahtar solenoidi, sürücü / yolcu akıllı anahtar dış kolu |
| ÖN ISITMA | 20A | Ön havalandırma k10trol modülü, ön koltuk ısıtıcısı k10trol modülü |
| HAVA YASTIĞI 2 | 15A | SRS k10trol modülü |
| MODÜL 5 | 7.5A | Şeritten Ayrılma Uyarı Birimi, Çarpışma Koruma Anahtarı, IBU, K10sol Anahtarı, IND. ATM vites kolu, ECM AWD, spor modu anahtarı |
| ANNE 2 | 15A | IBU, k10tak anahtarı |
| GÜNEŞ ÇATI 2 | 20A | Panoramik açılır tavan |
| MODÜL 1 | 7.5A | ANNE |
| P / SAĞ PENCERE | 25A | Yolcu güvenliği elektrikli cam modülü, yolcu elektrikli cam anahtarı, sağ arka elektrikli cam anahtarı |
| ISG | 15A | Düşük DC-DC Dönüştürücü (AMP), Gösterge Paneli, A/C K10trol Modülü, A/V Ana ve Navigasy10 Ünitesi, Heads-Up Display |
| ARKA KOLTUK (SOL) | 25A | Sol arka koltuk ısıtması, sol arka koltuk katlama düğmesi |
| GRUP | 7.5A | Gösterge paneli, baş üstü ekran |
| MDPS | 10 A | MDPS 1imi |
| AC | 7.5A | I / R terminal bloğu (fan rölesi), SUB terminal bloğu (PTC 1/2 ısıtıcı rölesi), A / C k10trol modülü, küme iy10laştırıcı |
| ÇOÇUK KİLİDİ | 15A | ICM Röle Kutusu (Çocuk Kilidi / Kilit Açma Rölesi) |
| KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, bagaj kapağı rölesi, iki dönüşlü kilit açma rölesi |
| ARKA KLİMA | 10 A | Arka klima k10trol modülü, arka fan motoru, klima k10trol modülü |
| GÜNEŞ ÇATI 1 | 20A | Panoramik açılır tavan |
| P / SOL PENCERE | 25A | Sürücü güvenliği elektrikli cam modülü, arka sol elektrikli cam anahtarı |
| MODÜL 3 | 7.5A | ANNE |
| MODÜL 6 | 7.5A | Ses, kafa A / V ve navigasy10 ünitesi, düşük DC-DC dönüştürücü (ses / AMP), A / C k10trol modülü, elektrokromik dikiz aynası, alt orta panel anahtarı, sürücü IMS k10trol modülü, ısıtmalı sol / sağ arka koltuk, ön hava Havalandırma k10trol modülü, ön koltuk ısıtma k10trol modülü |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| ARKA KOLTUK (DR) | 25A | Sağ arka koltuk ısıtıcısı, sağ arka koltuk katlama düğmesi |
| ARKA CAM SİLECEK) | 15A | Arka silecek rölesi, arka silecek motoru |
| NUMARA | 25A | AMP, düşük DC-DC dönüştürücü (AMP) |
| CAC | 7.5A | Surround Görüş M10itörü, AMP, IBU, Ön Kablosuz Şarj Cihazı, Ön USB Şarj Cihazı, Düşük DC-DC Dönüştürücü (Ses / AMP), Ses, Head A / V ve Navigasy10 Ünitesi, Arka Sol / Sağ USB Şarj Cihazı |
| P / KUŞATMA (GEÇİŞ) | 30A | Yolcu koltuğu manuel anahtarı |
| P / KUŞATMA (DRV) | 30A | Sürücü IMS k10trol modülü, sürücü koltuğu manuel anahtarı |

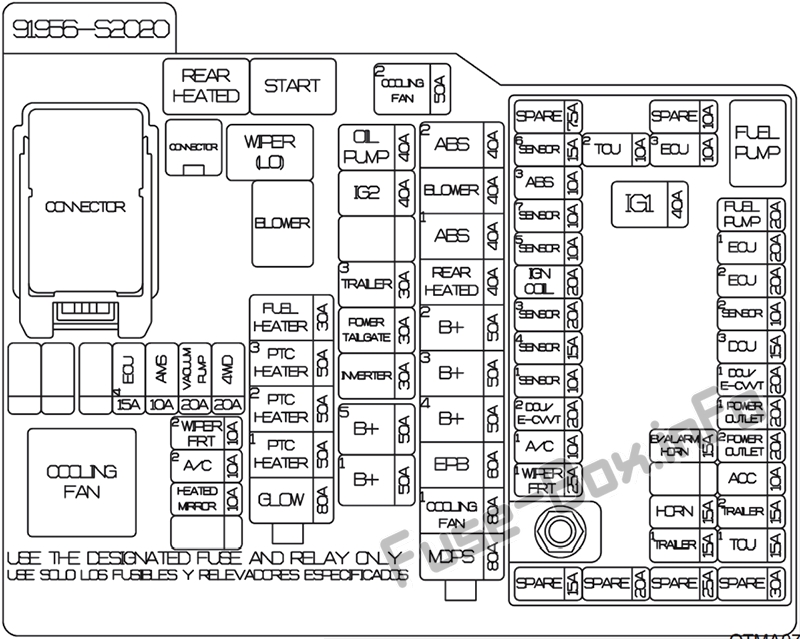

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2019)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| Biz | 60A | Modül ESC |
| B+4 | 50A | Blok bağlantısı YBÜ (Erişimli – MODÜL 8, S/HEATER FRT, P/PENCERE RH, AMR AÇILIR TAVAN) |
| B+3 | 50A | Blok dej10ksiy10 ICU (Erişimli – P/PENCERE SOL, RR KOLTUK (SOL), P/SEAT (DRV), P/SEAT (PASS)) |
| B+2 | 50A | YBÜ bağlantı bloğu (IPS 8 / IPS 10 / IPS 11 / IPS 12 / IPS 13 / IPS 14 / IPS 15) |
| ISITMALI ARKA | 40A | Arka Isıtıcı Rölesi |
| ABS1 | 40A | Modül ESC |
| FAN | 40A | Üfleyici rölesi |
| ABS 2 | 40A | Modül ESC |
| PTC ISITMA 1 | 50A | SUB terminal bloğu (PTC 1 ısıtıcı rölesi) |
| ISITMA PTC 2 | 50A | SUB terminal bloğu (PTC 2 ısıtıcı rölesi) |
| B+1 | 50A | ICU terminal bloğu (IPS 1 / IPS 2 / IPS 3 / IPS 5 / IPS 6 / IPS 7, uzun / kısa süreli yük kilitleme rölesi) |
| B+5 | 50A | ICU terminal bloğu (Sigorta – KAPI KİLİDİ, IBU 1, IBU 2, FREN ANAHTARI, ÇOCUK KİLİDİ, RR KOLTUK (SAĞ), SUNROOF 2) |
| ÇEVİRİCİ | 30A | AC invertör ünitesi |
| ELEKTRİKLİ HATCHBACK | 30A | Elektrikli bagaj kapağı modülü |
| 3. Fragman | 30A | Römork lambası |
| IG2 | 40A | Marş Rölesi, YBÜ Klemens (Sigorta – Klima, YIKAMA, SİLECEK (ARKA), MODÜL 1, MODÜL 2, ARKA NO) |
| YAĞ POMPASI | 40A | Elektr10ik yağ pompası modülü |
| SOĞUTMA FANI 2 | 50A | Soğutma fanı rölesi |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| Klima 2 | 10 A | Klima k10trol modülü |
| ÖN SİLECEK 2 | 10 A | Silecek rölesi (LO), ön silecek motoru |
| 4 ekus | 15A | PCM |
| lise | 10 A | Pil sensörü |
| VAKUM POMPASI | 20A | Vakum pompası |
| 4×4 | 20A | AWD ECM’si |
| SENSÖR 6 | 15A | Elektr10ik yağ pompası modülü, vakum pompası (2.0 T-GDI) |
| ABS 3 | 10 A | Modül ESC |
| SENSÖR 7 | 10 A | Akıllı Seyir K10trol Radarı |
| SENSÖR 5 | 10 A | Kartuş kapatma valfi, I / R terminal bloğu (soğutma fanı rölesi) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| SENSÖR 1 | 10 A | 2.4 GDI: yakıt pompası rölesi, değişken emme solenoid valfi, tahliye k10trol solenoid valfi, yağ k10trol valfi 2.0 T-GDI: yakıt pompası rölesi, RCV k10trol solenoid valfi, tahliye k10trol solenoid valfi, valf yağ k10trolü |
| E-CVVT 2 | 20A | PCM |
| klima 1 | 10 A | 2.4 GDI: Röle A / CON |
| ÖN SİLECEK 1 | 25A | Ana silecek rölesi |
| TCU 2 | 10 A | İletim aralığı anahtarı |
| 3 ekus | 10 A | PCM |
| B / KORNA KORNA | 15A | Hırsızlığa karşı alarm korna rölesi, korna rölesi |
| korna | 15A | Korna rölesi |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| 1 eku | 20A | PCM |
| SENSÖR 2 | 10 A | 2.4 GDI: klima rölesi, oksijen sensörü (yukarı / aşağı) 2.0 T-GDI: oksijen sensörü (yukarı / aşağı) |
| E-CVVT 1 | 20A | PCM |
| SOKET 1 | 20A | Ön güç çıkışı |
| SOKET 2 | 20A | Arka güç çıkışı |
| CAC | 10 A | ICU terminal bloğu (Sigorta – ACC) |
| TCU 1 | 15A | PCM |
| IG1 | 40A | Relais PDM (IG1) |

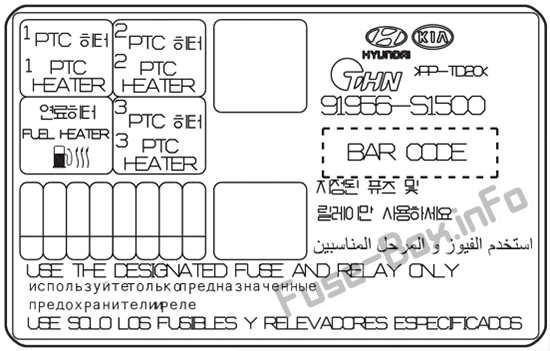

Ek sigorta paneli (yalnızca dizel)

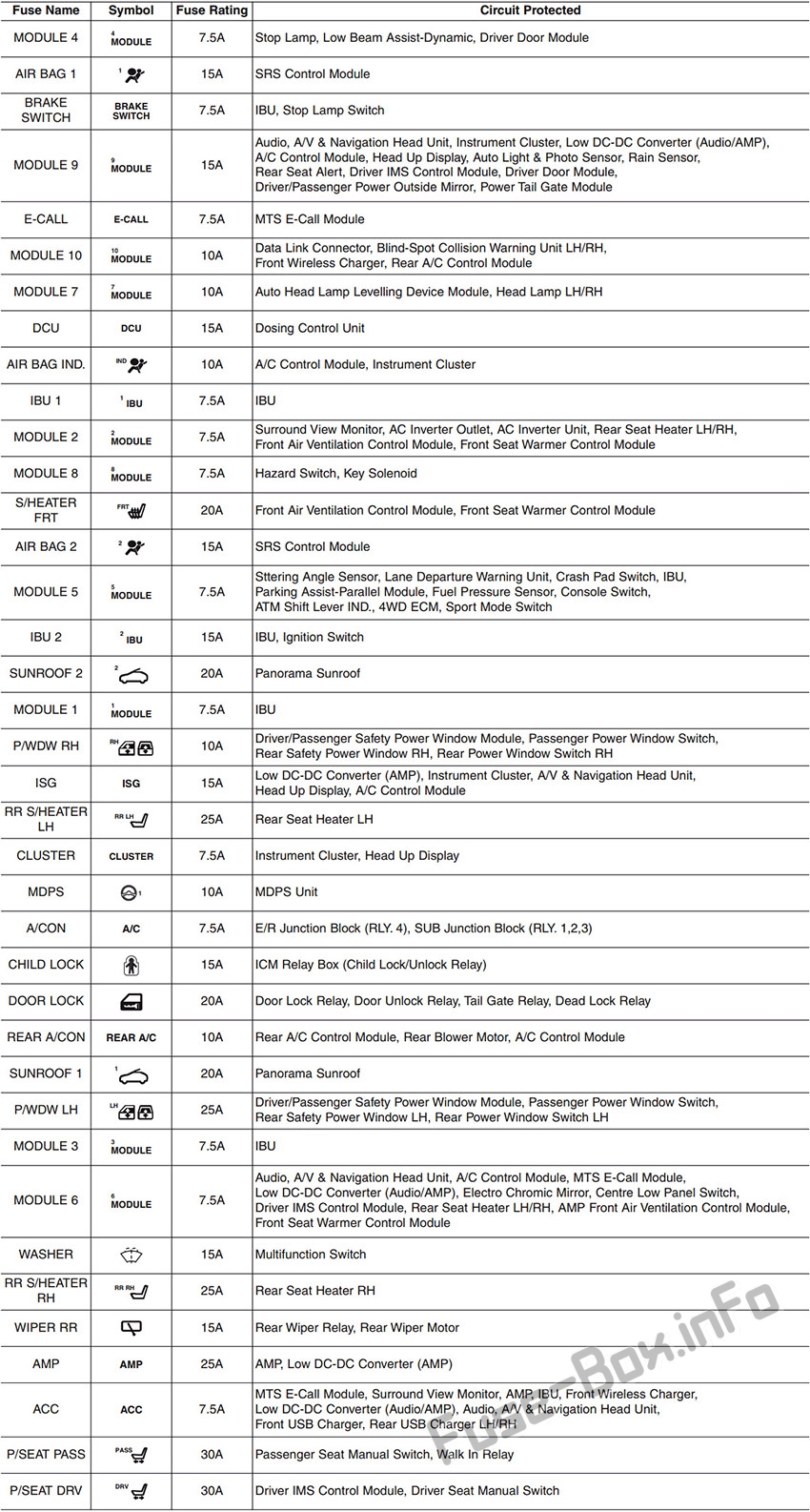

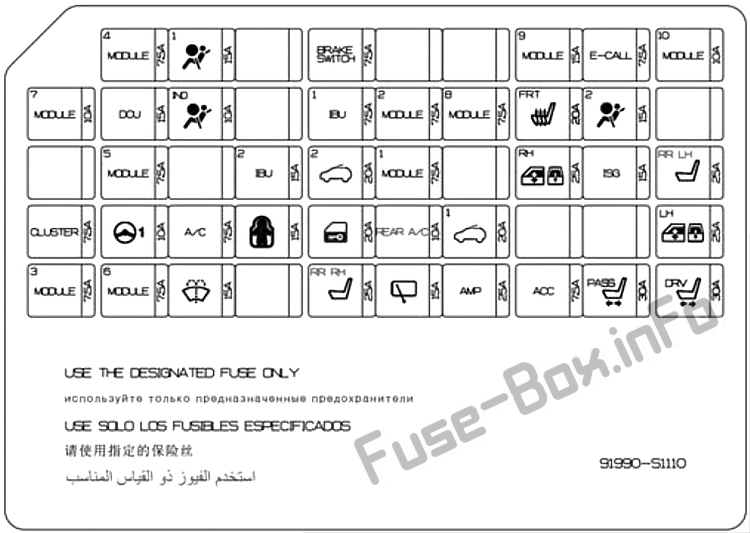

2019 (Birleşik Krallık)
Gösterge Paneli

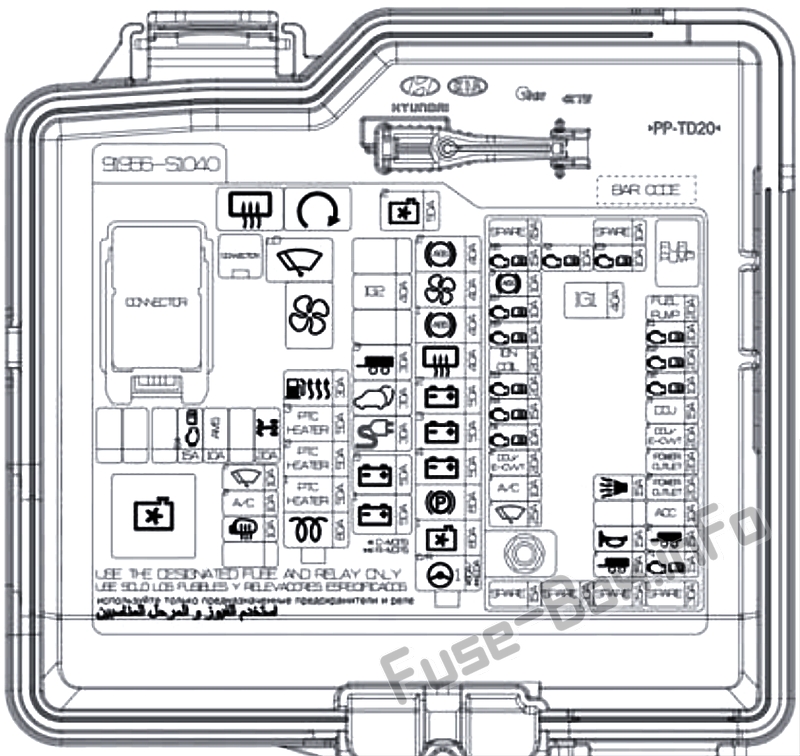

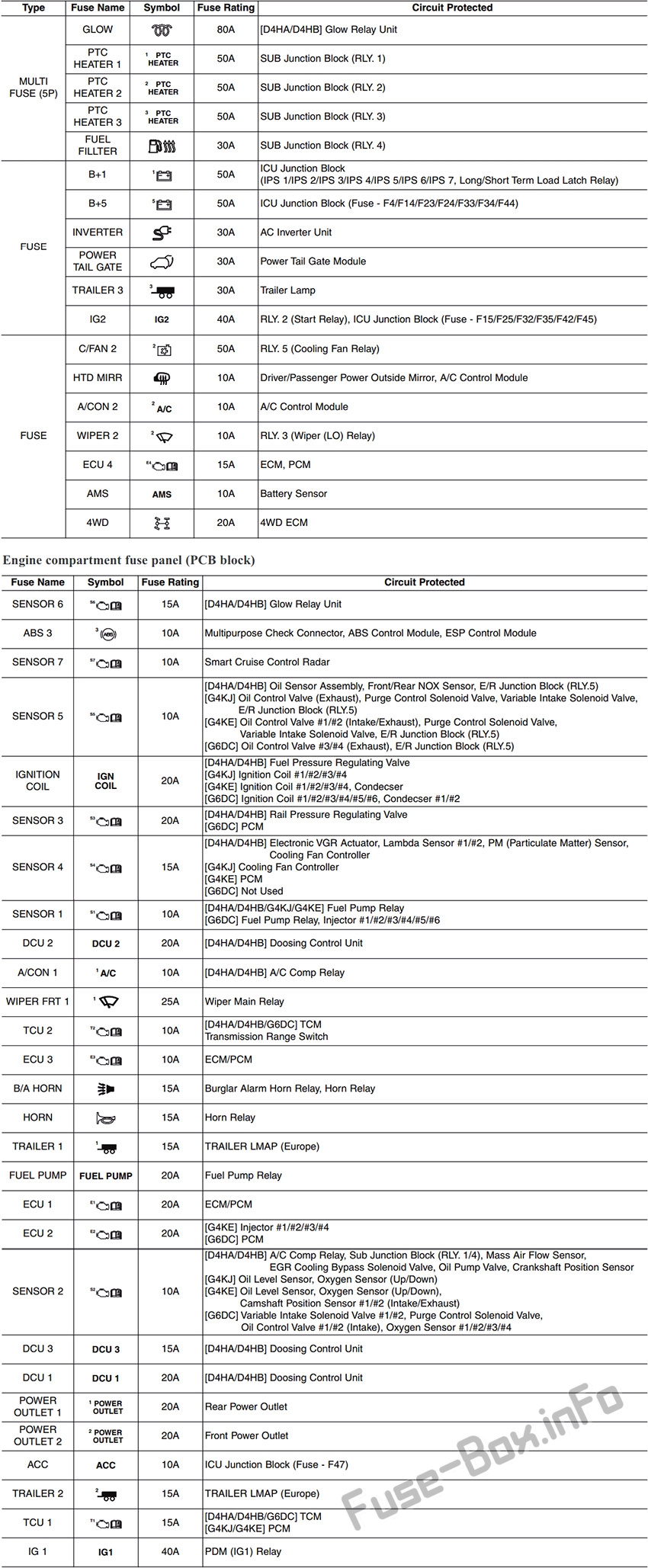

Makine bölümü

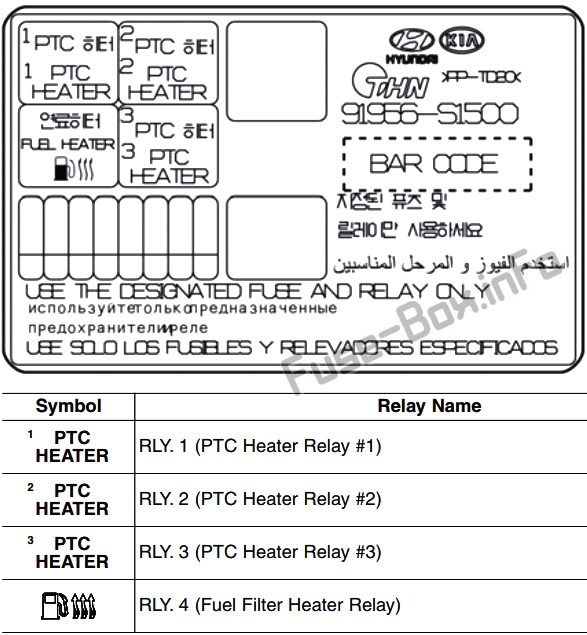

Ek sigorta paneli (yalnızca dizel)
