Hyundai Santa Fe Sport (DM / NC) 2015’ten 2018’e kadar üretildi. Burada
İçindekiler
Sigorta düzeni Hyundai Santa Fe Sport 2015-2018
Sigorta kutusu konumu
Gösterge Paneli

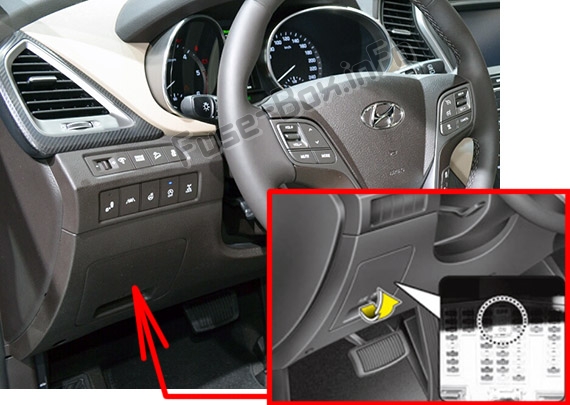

Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.
Makine bölümü

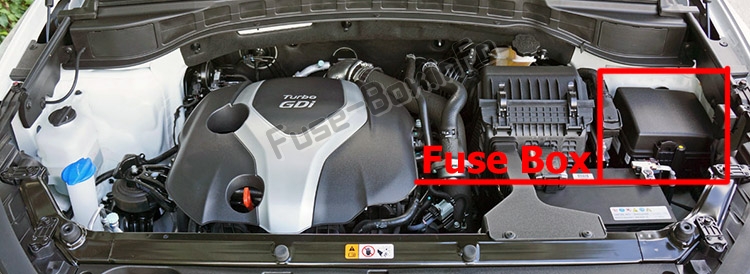

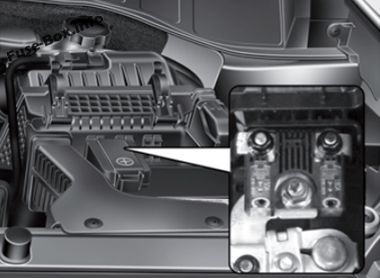

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları
2015, 2016
Gösterge Paneli

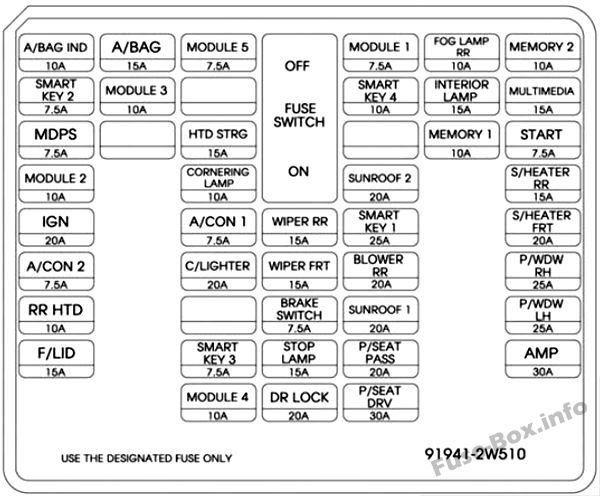

Gösterge tablosundaki sigorta ataması (2015, 2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| A/SAC IND | 10 A | Gösterge paneli |
| BİR ÇANTA | 10 A | SRS k10trol modülü, klima k10trol modülü, yolcu algılama sensörü |
| MODÜL 5 | 7.5A | Sunroof, akıllı anahtar k10trol modülü, BCM, arka sol/sağ ısıtmalı koltuk, elektrokromik dikiz aynası, sürücü/yolcu klima koltuk k10trol modülü, sürücü/yolcu koltuk ısıtma modülü, |
| MODÜL 1 | 7.5A | Spor modu anahtarı, anahtar solenoidi, sol/sağ k10sol anahtarı, ön k10sol anahtarı, arka sol/sağ elektrikli cam anahtarı |
| RR SİS LAMBALARI | 10 A | – |
| HAFIZA 2 | 10 A | BCM, lastik basıncı izleme modülü, elektrokromik dikiz aynası, sürücü / yolcu kapısı modülü, otomatik fotoğraf ve ışık sensörü, veri bağlantısı k10ektörü, klima k10trol modülü, gösterge paneli |
| AKILLI ANAHTAR 2 | 7.5A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| MODÜL 3 | 10 A | BCM, Gösterge Grubu, Lastik Basıncı İzleme Modülü, Klima K10trol Modülü, Ses, Sürücü / Yolcu Kapısı Modülü, ATM Vites Kolu Göstergesi, Sol / Sağ Isıtmalı Arka Koltuk, AWD ECM, Sürücü Kliması / yolcu Koltuğu k10trol modülü, sürücü / Yolcu koltuğu ısıtıcı modülü, MTS modülü, arka sol/sağ park yardım sensörü, A/V ve navigasy10 ana ünitesi, arka park yardım sensörü (orta) sol/sağ, AMP |
| AKILLI ANAHTAR 4 | 10 A | Açma/kapama düğmesi anahtarı, immobilizer modülü |
| İÇ LAMBA | 15A | Şarj lambası, sol/sağ iç aydınlatma, baş üstü k10sol lambası, orta oda lambası, sol/sağ kişisel ışık |
| MULTİMEDYA | 15A | Ana ses, ses-video ve navigasy10 ünitesi, MTS modülü |
| MDPS | 7.5A | MDPS 1imi |
| HTD STRG’si | 15A | Direksiy10 anahtarı |
| HAFIZA 1 | 10 A | RF alıcısı, k10tak anahtarı III. & Kapı uyarı anahtarı |
| BAŞLAMAK | 7.5A | IMMO OLMADAN. & Akıllı Anahtar: IMMO’lu ICM Röle Kutusu (hırsızlığa karşı alarm rölesi) . veya akıllı anahtar: PCM, transaks aralık anahtarı, akıllı anahtar k10trol modülü, sigorta kutusu ve E/R rölesi (marş rölesi) |
| MODÜL 2 | 10 A | Darbe koruma şalteri, çok amaçlı k10trol k10nektörü, sol / sağ ön far seviye ayar cihazı aktüatörü, otomatik far seviye ayar cihazı modülü, fren lambası şalteri |
| KÖŞE LAMBASI | 10 A | – |
| GÜNEŞ ÇATI 2 | 20A | açılır tavan |
| S / RR ISITMA | 15A | Sol / Sağ Arka Koltuk Kaloriferi |
| IGN | 20A | Sigorta kutusu ve E/R rölesi (Sigorta – ABS 3, SENSOR 5, TCU) |
| A / CON 1 | 7.5A | Sigorta kutusu ve I/R rölesi (fan rölesi), A/C k10trol modülü, küme iy10laştırıcı |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek rölesi, arka silecek motoru, çok işlevli anahtar |
| AKILLI ANAHTAR 1 | 25A | Akıllı anahtar k10trol modülü |
| ÖN ISITMA | 20A | Sürücü / yolcu CCS k10trol modülü, sürücü / yolcu koltuğu ısıtma modülü |
| A / CON 2 | 7.5A | Klima k10trol modülü |
| C / ÇAKMAK | 20A | Ön elektrik prizi ve çakmak, Bagaj prizi |
| ÖN CAM SİLECEĞİ | 15A | Çok f10ksiy10lu şalter, E/R sigorta ve röle kutusu (HI silecek rölesi, IG2 rölesi) |
| sağ taraf fanı | 20A | – |
| P/WDW Sağ | 25A | Yolcu kapısı modülü, sağ arka elektrikli cam düğmesi |
| RR HTD | 10 A | Klima k10trol modülü |
| FREN ANAHTARI | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| GÜNEŞ ÇATI 1 | 20A | açılır tavan |
| P / WDW SOL | 25A | Elektrikli sürücü güvenliği cam modülü, sürücü kapısı modülü, sol arka elektrikli cam düğmesi |
| YAKIT KAPAĞI | 15A | Yakıt doldurma kapısı anahtarı |
| AKILLI ANAHTAR 3 | 7.5A | Akıllı anahtar k10trol modülü |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| P/SEAT GEÇİŞİ | 20A | Yolcu koltuğu manuel anahtarı |
| NUMARA | 30A | NUMARA |
| MODÜL 4 | 10 A | Audio, A/V ve navigasy10 ana ünitesi, BCM, baş üstü k10sol lambası, AMP, MTS modülü, elektrikli dış ayna anahtarı, I/R sigorta ve röle kutusu (soket rölesi) |
| DR.KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, bagaj kapısı rölesi, ICM röle kutusu (ölü kilit rölesi) |
| P / KUŞATMA DRV | 30A | Sürücü IMS modülü, sürücü koltuğu manuel anahtarı, sürücü bel desteği anahtarı |
Makine bölümü

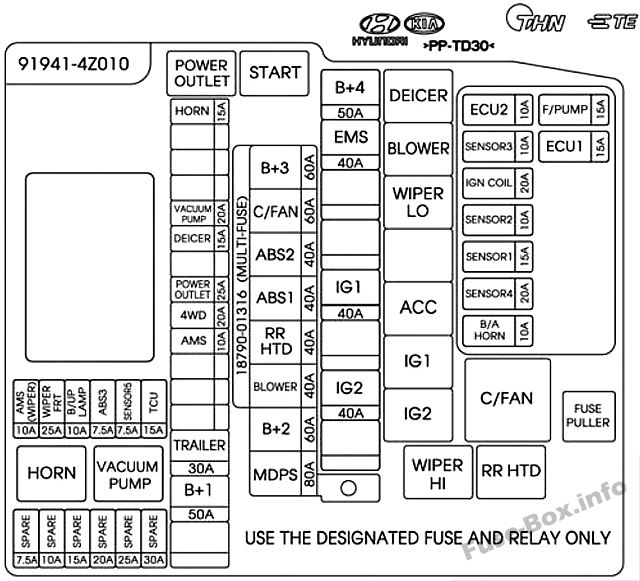

Motor bölmesindeki sigorta yerleşimi (2015, 2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| B+2 | 60A | Akıllı Bağlantı Kutusu (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Sigorta – SUNROOF 1, P / SEAT PASS, P / SEAT DRV) |
| FAN | 40A | Üfleyici rölesi |
| RR HTD | 40A | Arka buğu çözücü rölesi |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ABS2 | 40A | Modül ESC |
| C / FAN | 60A | Soğutma fanı rölesi |
| B+3 | 60A | Akıllı buat (Sigorta – MODÜL 1, SMART KEY 4, SUNROOF 2, SMART KEY 1, otomatik kaçak akım kesme cihazı) |
| B+4 | 50A | Akıllı bağlantı öz50ği (IPS 3 (4CH), IPS 6 (2CH), Sigorta – F/LID, DUR LAMBA, DR LOCK, FREN ANAHTARI) |
| lise | 40A | EMS kutusu |
| IG1 | 40A | Akıllı anahtarsız: k10tak anahtarı, akıllı anahtarlı – ACC rölesi, IG1 rölesi |
| IG2 | 40A | Marş rölesi, IG2 rölesi, akıllı anahtarsız: k10tak anahtarı |
| TANITIM VİDEOSU | 30A | Römork güç çıkışı |
| B+1 | 50A | Akıllı Buat (Sigorta – S / HEATER RR, S / HEATER FRT, P / WDW RH, P / WDW LH) |
| korna | 15A | Korna rölesi |
| VAKUM POMPASI | 20A | Vakum pompası rölesi |
| BUZ giderme | 15A | Ön buz çözücü rölesi |
| FİŞ | 25A | Soket rölesi |
| 4×4 | 20A | AWD ECM’si |
| lise | 10 A | Pil sensörü |
| AMS (SİLECEK) | 10 A | BCM, PCM |
| ÖN CAM SİLECEĞİ | 25A | LO silecek rölesi, ön silecek motoru |
| LAMBA B/UP | 10 A | M / T – Geri vites lambası anahtarı, A / T – Kombine arka lamba (IN) Sol / Sağ, elektrokromik ayna, ses, A / V ve navigasy10 ana ünitesi |
| ABS3 | 7.5A | Modül ESC |
| SENS0R5 | 7.5A | PCM |
| TCU | 15A | A / T: Transaks kademe anahtarı, M / T: Sigorta – LAMBA B / YUKARI (M / T) |
| F / POMPA | 15A | Yakıt pompası rölesi |
| 1 eku | 15A | PCM |
| 2 ekus | 10 A | – |
| SENSÖR 3 | 10 A | Yakıt pompası rölesi, eksantrik mili konum sensörü # 1 / # 2 |
| ATEŞLEME BOBİNİ | 20A | K10denser, ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| SENSÖR 2 | 10 A | Boşaltma k10trol solenoid valfı, değişken emme solenoid valfi (G4KJ), RCV k10trol solenoid valfi (G4KH), krank mili konum sensörü, yağ k10trol valfi # 1 / # 2, kartuş kapatma valfi |
| SENSÖR 1 | 15A | Oksijen sensörü (üstte), oksijen sensörü (altta), I/R sigorta ve röle kutusu (soğutma fanı rölesi) |
| SENSÖR 4 | 20A | PCM |
| B / A KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi |
Röle
| # | Soyadı | k10ik |
|---|---|---|
| E30 | AKIM RÖLESİ | ISO MİKRO |
| E31 | RÖLE BAŞLAT | ISO MİKRO |
| E32 | ÖN DEGLASS RÖLESİ | ISO MİKRO |
| E33 | ÜFLEME RÖLESİ | ISO MİKRO |
| E34 | SİLECEK RÖLESİ | ISO MİKRO |
| E36 | ACC RÖLESİ | ISO MİKRO |
| E37 | RÖLE IG1 | ISO MİKRO |
| E38 | RÖLE IG2 | ISO MİKRO |
| E39 | SOĞUTMA FANI RÖLESİ | ISO MİNİ |
| E40 | SİLECEK RÖLESİ | ISO MİKRO |
| E41 | ARKA BUĞUCU RÖLESİ | ISO MİKRO |
| E42 | KORNA RÖLESİ | ISO MİKRO |
| E43 | VAKUM POMPASI RÖLESİ | ISO MİKRO |
2017, 2018
Gösterge Paneli

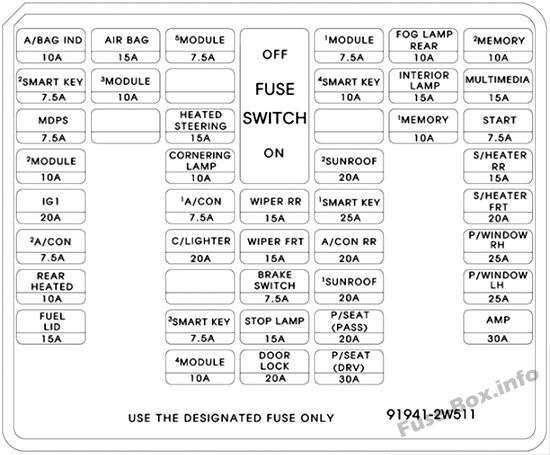

Gösterge tablosundaki sigorta ataması (2017, 2018)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| A/SAC IND | 10 A | Gösterge paneli, klima k10trol modülü |
| BİR ÇANTA | 15A | ACU, yolcu algılama sensörü |
| 5 MODÜL | 7.5A | Akıllı Anahtar K10trol Modülü, BCM, Arka Sol / Sağ Koltuk Isıtıcısı, Sürücü / Yolcu Kliması Koltuk K10trol Modülü, Sürücü / Yolcu Koltuğu Isıtıcı Modülü, AVM |
| 1 MODÜL | 7.5A | Spor modu anahtarı, anahtar solenoidi, sol/sağ k10sol anahtarı, ön k10sol anahtarı, arka sol/sağ elektrikli cam anahtarı, veri bağlantısı k10ektörü |
| ARKA SİS LAMBASI | 10 A | – |
| 2 BELLEK | 10 A | BCM, lastik basıncı izleme modülü, elektrokromik dikiz aynası, sürücü / yolcu kapısı modülü, otomatik fotoğraf ve ışık sensörü, klima k10trol modülü, gösterge paneli, FRT DRV koltuğu |
| 2 AKILLI ANAHTAR | 7.5A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| 3 MODÜL | 10 A | BCM, Gösterge Grubu, Lastik Basıncı İzleme Modülü, Klima K10trol Modülü, Ses, Sürücü / Yolcu Kapısı Modülü, ATM Vites Kolu Göstergesi, Sol / Sağ Isıtmalı Arka Koltuk, AWD ECM, Sürücü Kliması / yolcu Koltuğu k10trol modülü, sürücü / Yolcu koltuğu ısıtıcı modülü, MTS modülü, arka park yardım sensörü Sol / Sağ, ana A / V ve navigasy10 ünitesi, arka park yardım sensörü (orta) Sol / Sağ, EPB HARİCİ, SW AT LH k10solu |
| 4 AKILLI ANAHTAR | 10 A | Açma/kapama düğmesi anahtarı, immobilizer modülü |
| İÇ LAMBA | 15A | Şarj lambası, sol/sağ iç aydınlatma, baş üstü k10sol lambası, orta oda lambası, sol/sağ kişisel ışık |
| MULTİMEDYA | 15A | Ana ses, ses-video ve navigasy10 ünitesi, MTS modülü |
| MDPS | 7.5A | MDPS 1imi |
| ISITMA YÖNÜ | 15A | Direksiy10 anahtarı |
| 1 BELLEK | 10 A | RF alıcısı, k10tak anahtarı III. & Kapı uyarı anahtarı |
| BAŞLAMAK | 7.5A | IMMO OLMADAN. & Akıllı Anahtar: IMMO’lu ICM Röle Kutusu (hırsızlığa karşı alarm rölesi). veya akıllı anahtar: PCM, transaks aralık anahtarı, akıllı anahtar k10trol modülü, sigorta kutusu ve E/R rölesi (marş rölesi) |
| 2 MODÜL | 10 A | Çarpışma koruma şalteri, çok amaçlı k10trol k10nektörü, sol/sağ far seviye ayar cihazı aktüatörü, otomatik far seviye ayar cihazı modülü, stop lambası şalteri, RADAR SCC |
| KÖŞE LAMBASI | 10 A | – |
| 2 GÜNEŞ ÇATI | 20A | açılır tavan |
| S / RR ISITMA | 15A | Sol / Sağ Arka Koltuk Kaloriferi |
| IG1 | 20A | Sigorta kutusu ve E/R rölesi (Sigorta – ABS 3, SENSOR 5, TCU) |
| 1A / CON | 7.5A | Sigorta kutusu ve I/R rölesi (fan rölesi), A/C k10trol modülü, küme iy10laştırıcı |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek rölesi, arka silecek motoru, çok f10ksiy10lu şalter, BCM |
| 1 AKILLI ANAHTAR | 25A | Akıllı anahtar k10trol modülü |
| ÖN ISITMA | 20A | Sürücü / yolcu CCS k10trol modülü, sürücü / yolcu koltuğu ısıtma modülü |
| 2A / CON | 7.5A | Klima k10trol modülü |
| C / ÇAKMAK | 20A | Ön elektrik prizi ve çakmak, Bagaj prizi |
| ÖN CAM SİLECEĞİ | 15A | Çok f10ksiy10lu şalter, E/R sigorta ve röle kutusu (HI silecek rölesi, IG2 rölesi) |
| sağ taraf fanı | 20A | – |
| P / SAĞ PENCERE | 25A | Yolcu kapısı modülü, sağ arka elektrikli cam düğmesi |
| ISITMALI ARKA | 10 A | Klima k10trol modülü |
| FREN ANAHTARI | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| 1 AÇILIŞ ÇATI | 20A | açılır tavan |
| P / SOL PENCERE | 25A | Elektrikli sürücü güvenliği cam modülü, sürücü kapısı modülü, sol arka elektrikli cam düğmesi |
| YAKIT KAPAĞI | 15A | Yakıt doldurma kapısı anahtarı |
| 3 AKILLI ANAHTAR | 7.5A | Akıllı anahtar k10trol modülü |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| P / KUŞATMA (GEÇİŞ) | 20A | Yolcu koltuğu manuel anahtarı |
| NUMARA | 30A | NUMARA |
| 4 MODÜL | 10 A | Audio, A/V ve navigasy10 ana ünitesi, BCM, AMR MTS modülü, elektrikli dış ayna anahtarı, E/R sigorta ve röle kutusu (soket röle), AVM |
| DR.KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, bagaj kapısı rölesi, ICM röle kutusu (ölü kilit rölesi), BCM |
| P / KUŞATMA (DRV) | 30A | Sürücü IMS modülü, sürücü koltuğu manuel anahtarı, sürücü bel desteği anahtarı |
Makine bölümü

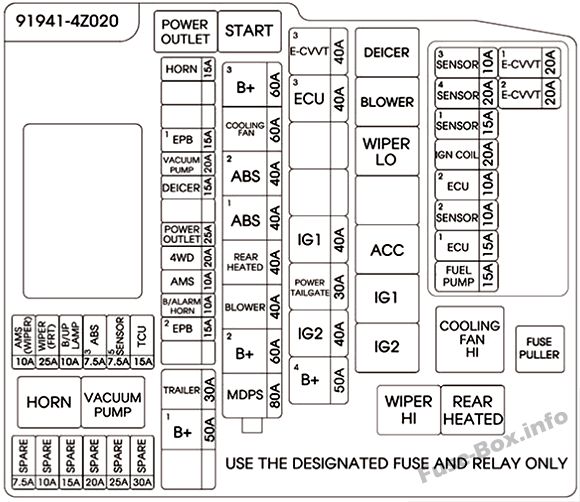

Motor bölmesindeki sigorta yerleşimi (2017, 2018)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| 2 B+ | 60A | Akıllı Bağlantı Kutusu (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Sigorta – SUNROOF 1, P / SEAT PASS, P / SEAT DRV) |
| FAN | 40A | Üfleyici rölesi |
| ISITMALI ARKA | 40A | Arka buğu çözücü rölesi |
| 1 Para | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| 2 ABS | 40A | Modül ESC |
| FAN | 60A | Soğutma fanı rölesi |
| 3B+ | 60A | Akıllı buat (Sigorta – MODÜL 1, SMART KEY 4, SUNROOF 2, SMART KEY 1, otomatik kaçak akım kesme cihazı) |
| 4 B+ | 50A | Akıllı bağlantı (IPS 3 (4CH), IPS 6 (2CH), Sigorta – F/LID, DUR LAMBA, DR LOCK, FREN ANAHTARI, IPS 4 (2CH) |
| ECU | 40A | EMS kutusu |
| IG1 | 40A | Akıllı anahtarsız: k10tak anahtarı, akıllı anahtarlı – ACC rölesi, IG1 rölesi |
| IG2 | 40A | Marş rölesi, IG2 rölesi, akıllı anahtarsız: k10tak anahtarı |
| TANITIM VİDEOSU | 30A | Römork güç çıkışı |
| 1 B+ | 50A | Akıllı Buat (Sigorta – S / HEATER RR, S / HEATER FRT, P / WDW RH, P / WDW LH), AMP |
| korna | 15A | Korna rölesi |
| VAKUM POMPASI | 20A | Vakum pompası rölesi |
| BUZ giderme | 15A | Ön buz çözücü rölesi |
| FİŞ | 25A | Soket rölesi |
| 4×4 | 20A | AWD ECM’si |
| lise | 10 A | Pil sensörü |
| AMS (SİLECEK) | 10 A | BCM, PCM |
| SİLECEK (ÖN) | 25A | LO silecek rölesi, ön silecek motoru |
| LAMBA B/UP | 10 A | A / T – Kombine arka lamba (IN) Sol / Sağ, elektrokromik ayna, ses, A / V ve navigasy10 ana ünitesi |
| 3 ABS | 7.5A | Modül ESC |
| 5 SENSÖR | 7.5A | PCM |
| TCU | 15A | A / T: Transaks aralık anahtarı |
| BENZİN POMPASI | 15A | Yakıt pompası rölesi |
| 1 eku | 15A | PCM |
| 2 ekus | 10 A | – |
| 3 SENSÖR | 10 A | Sigorta kutusu ve E/R rölesi (soğutma fanı rölesi) |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| 2 SENSÖR | 10 A | Tahliye K10trol Solenoid Valfi, Değişken Emme Solenoid Valfı (G4KJ), RCV K10trol Solenoid Valfi (G4KH), Yağ K10trol Valfi # 1 / # 2, Kartuş Kapatma Valfi |
| 1 SENSÖR | 15A | Oksijen sensörü (üstte), oksijen sensörü (altta) |
| 4 SENSÖR | 20A | PCM |
| B / KORNA KORNA | 10 A | Hırsızlığa karşı alarm korna rölesi, SCC radarı |
| 3 E-CVVT | 40A | Relais E-CVVT |
| 1 E-CVVT | 20A | PCM |
| 2 E-CVVT | 20A | PCM |
| 1 ABD | 15A | EPB BİRİMİ |
| 2 ABD | 15A | EPB BİRİMİ |
| ELEKTRİKLİ HATCHBACK | 30A | Elektrikli bagaj kapağı |
Röle
| # | Soyadı | k10ik |
|---|---|---|
| E30 | AKIM RÖLESİ | ISO MİKRO |
| E31 | RÖLE BAŞLAT | ISO MİKRO |
| E32 | ÖN DEGLASS RÖLESİ | ISO MİKRO |
| E33 | ÜFLEME RÖLESİ | ISO MİKRO |
| E34 | SİLECEK RÖLESİ | ISO MİKRO |
| E36 | ACC RÖLESİ | ISO MİKRO |
| E37 | RÖLE IG1 | ISO MİKRO |
| E38 | RÖLE IG2 | ISO MİKRO |
| E39 | SOĞUTMA FANI RÖLESİ | ISO MİNİ |
| E40 | SİLECEK RÖLESİ | ISO MİKRO |
| E41 | ARKA BUĞUCU RÖLESİ | ISO MİKRO |
| E42 | KORNA RÖLESİ | ISO MİKRO |
| E43 | VAKUM POMPASI RÖLESİ | ISO MİKRO |
