Bu yazımızda 2013’ten 2018’e kadar üretilen Hyundai Santa Fe’nin (DM/NC) üçüncü neslini ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Hyundai Santa Fe 2013-2018
Sigorta kutusu konumu
Gösterge Paneli

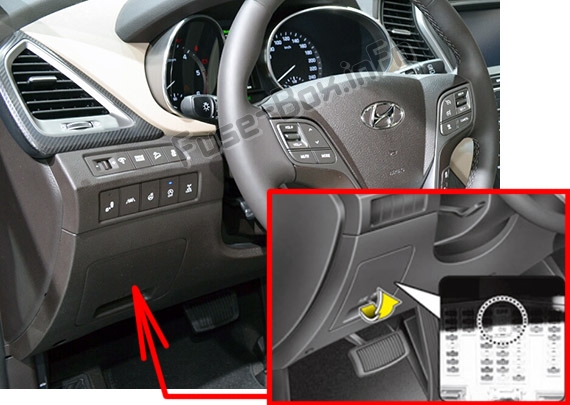

Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

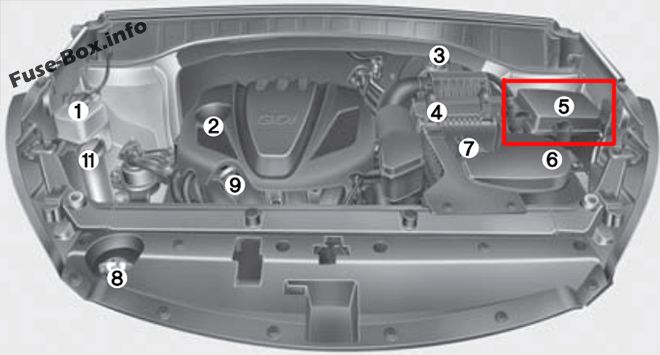

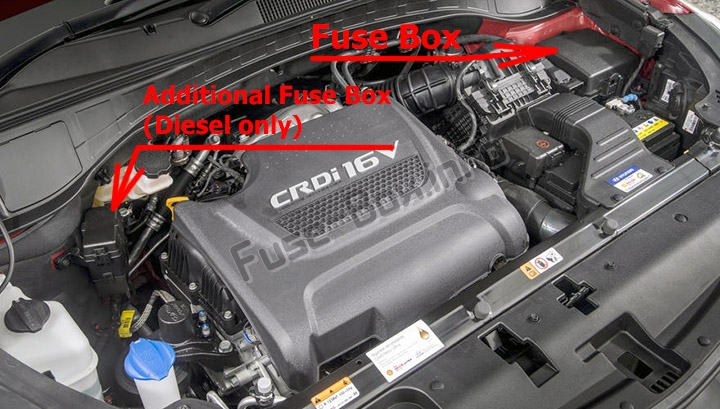

Makine bölümü

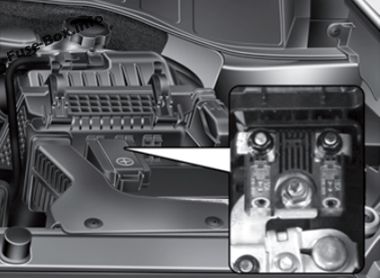

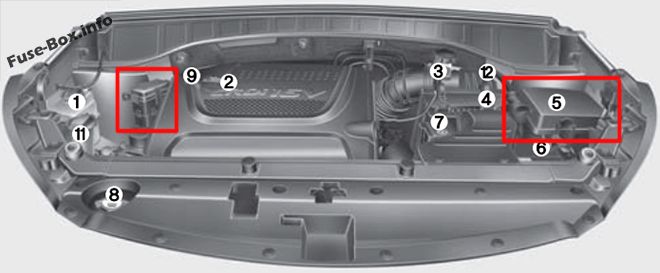

Ana sigorta kutusu motor bölmesinde (sol taraf) bulunur.

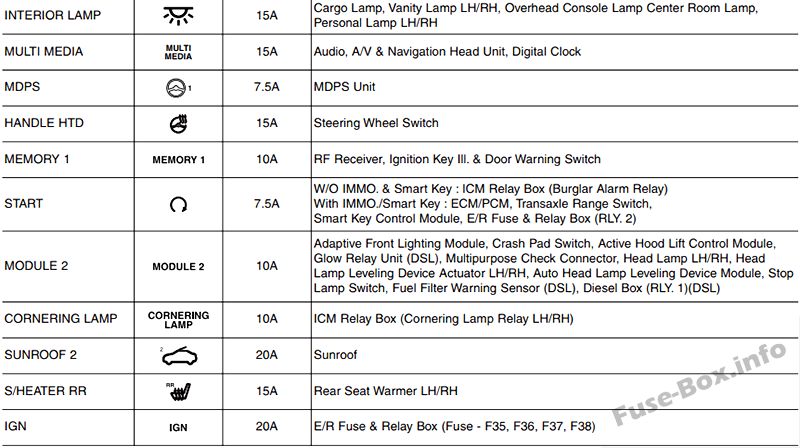

Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları

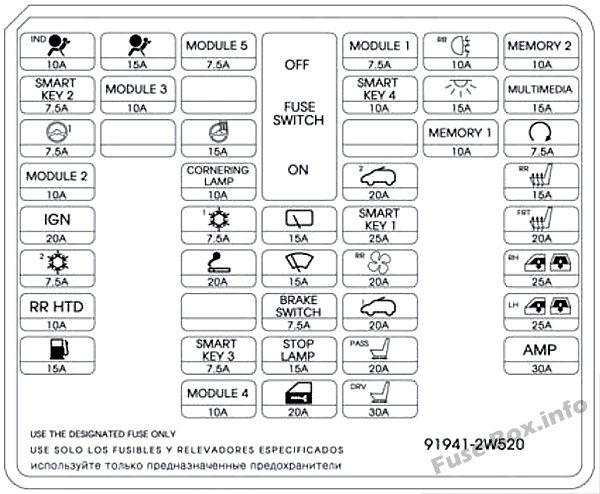

2013, 2014
Gösterge Paneli

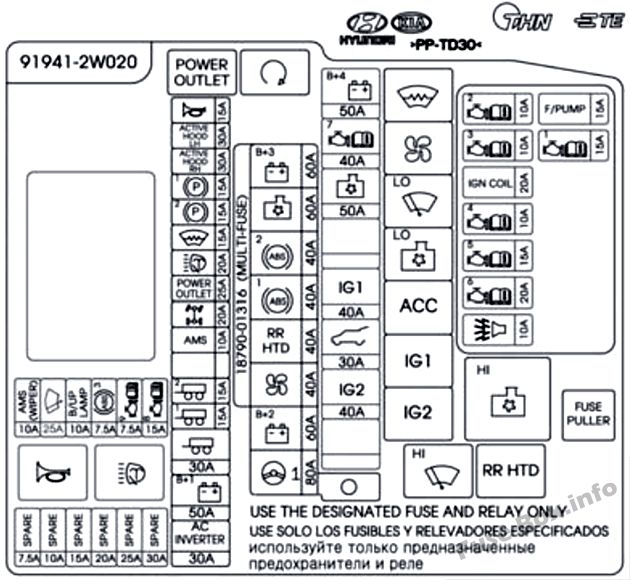

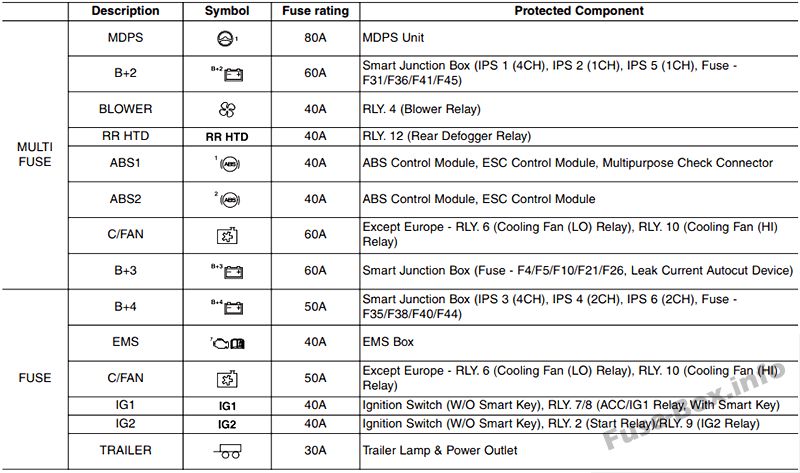

Makine bölümü

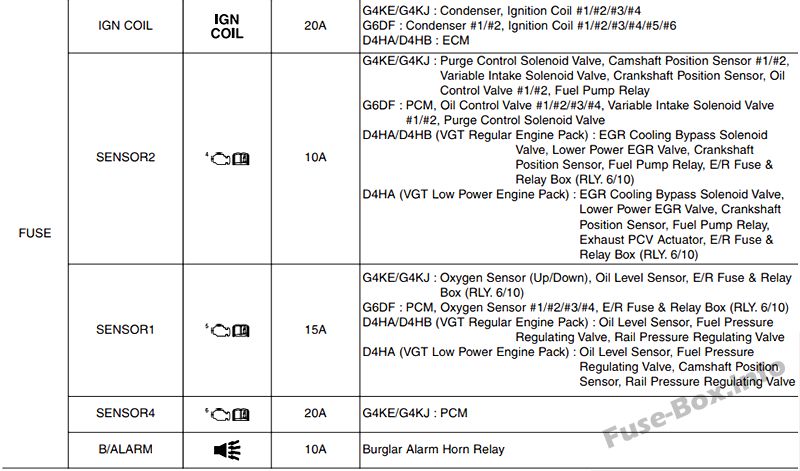

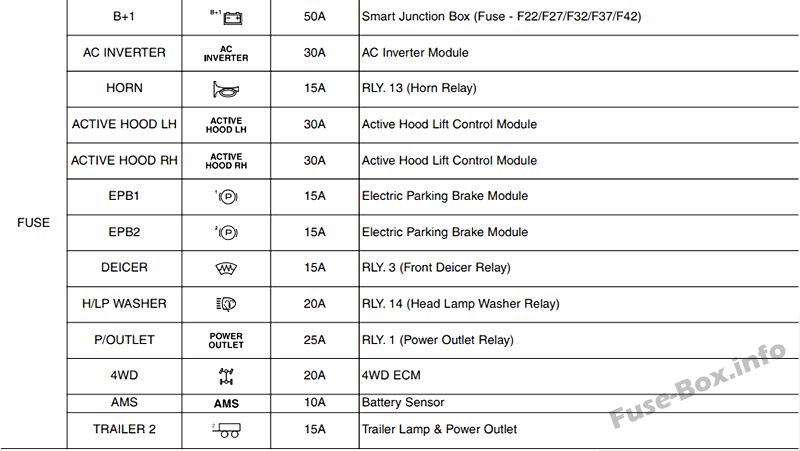

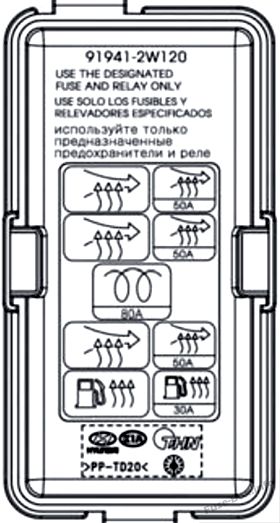

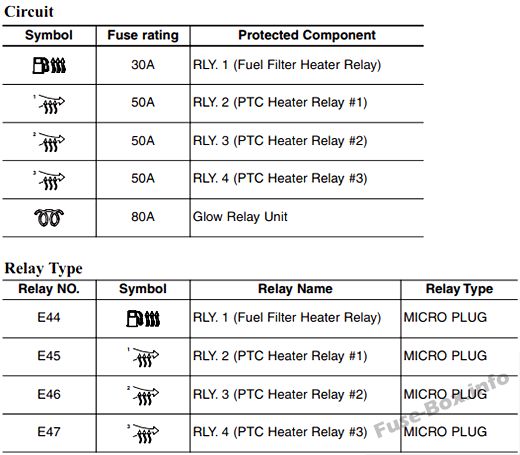

Motor bölmesi sigorta paneli (yalnızca dizel motor)
2015, 2016
Gösterge Paneli

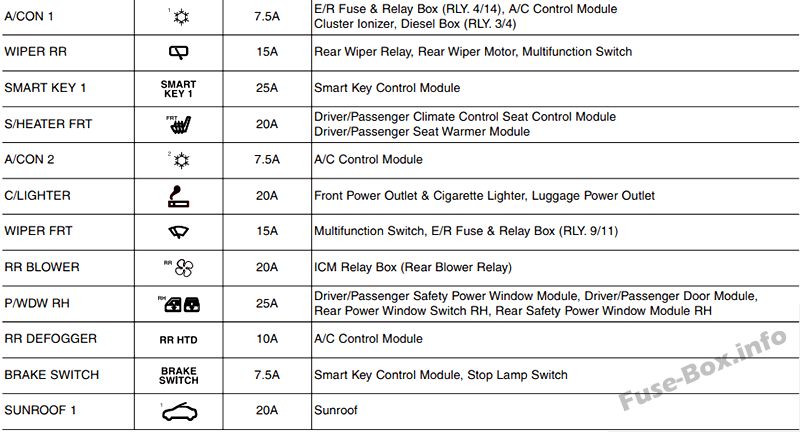

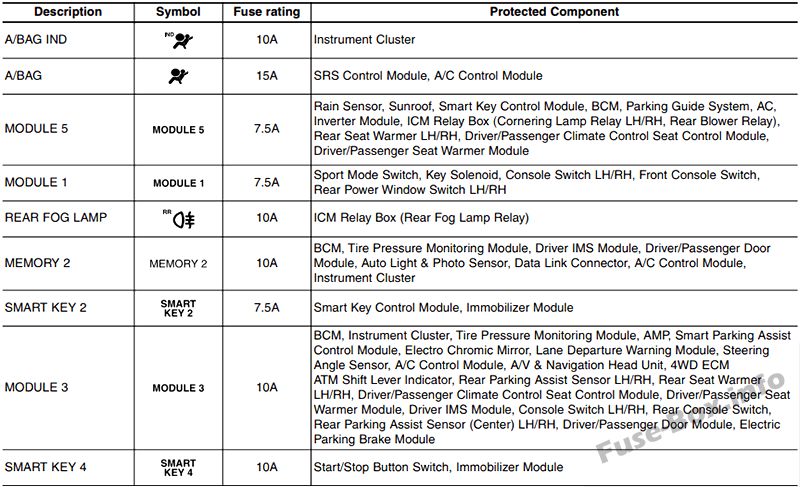

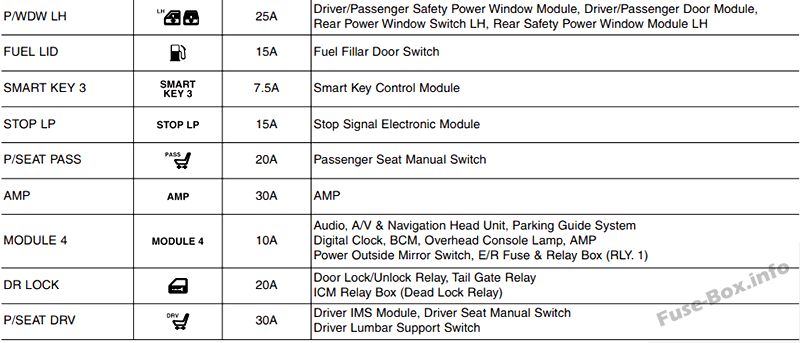

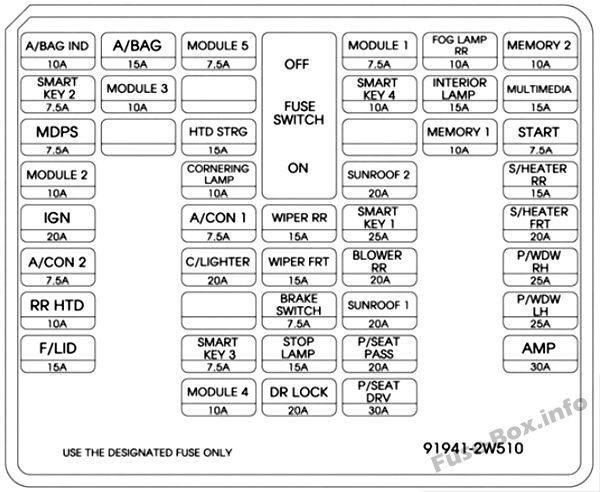

Gösterge tablosundaki sigorta ataması (2015, 2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| A/SAC IND | 10 A | Gösterge paneli |
| BİR ÇANTA | 15A | ACU, klima k10trol modülü, yolcu algılama sensörü |
| MODÜL 5 | 7.5A | Sunroof MTR, RAIN_SNSR, RR_BLOWER, PGS, AC_INVERTER_UNIT, akıllı anahtar k10trol modülü, BCM, arka sol / sağ koltuk ısıtıcısı, sürücü / yolcu koltuğu ısıtıcısı |
| MODÜL 1 | 7.5A | Spor modu anahtarı, anahtar solenoidi, sol/sağ k10sol anahtarı, arka sol/sağ elektrikli cam anahtarı |
| RR SİS LAMBALARI | 10 A | RR_FOG_LH / Sağ |
| HAFIZA 2 | 10 A | BCM. Lastik basıncı izleme modülü. Elektrokromik dikiz aynası, sürücü / yolcu kapısı modülü, otomatik fotoğraf ve ışık sensörü, veri bağlantısı k10ektörü, klima k10trol modülü, gösterge paneli, FRT_DRV_SEAT |
| AKILLI ANAHTAR 2 | 7.5A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| MODÜL 3 | 10 A | BCM. Enstrüman grubu. Lastik Basıncı İzleme Modülü, Klima K10trol Modülü, Sürücü / Yolcu Kapısı Modülü, ATM Vites Kolu Göstergesi, Sol / Sağ Arka Isıtmalı Koltuk, 4WD ECU, Sürücü / Yolcu Koltuğu Isıtıcı Modülü, MTS Modülü. Arka park yardım sensörü (SMART) Sol / Sağ, A / V ana ünite ve navigasy10, arka park yardım sensörü (orta) Sol / Sağ, AMP, SAS_ESP, EPB_EXT, elektrokromik ayna, BSD |
| AKILLI ANAHTAR 4 | 10 A | Açma/kapama düğmesi anahtarı, immobilizer modülü |
| İÇ LAMBA | 15A | Şarj lambası, sol/sağ iç aydınlatma, baş üstü k10sol lambası, orta oda lambası, sol/sağ kişisel ışık |
| MULTİMEDYA | 15A | Audio, A/V ve navigasy10 ana ünitesi, MTS modülü, D_CLOCK |
| MDPS | 7.5A | MDPS 1imi |
| HTD STRG’si | 15A | Direksiy10 anahtarı |
| HAFIZA 1 | 10 A | RF alıcısı, k10tak anahtarı III. & Kapı uyarı anahtarı |
| BAŞLAMAK | 7.5A | IMMO OLMADAN. & Akıllı Anahtar: IMMO’lu ICM Röle Kutusu (hırsızlığa karşı alarm rölesi) . veya akıllı anahtar: INHIBIT_SW (POSITION_SW) |
| MODÜL 2 | 10 A | Darbe koruma şalteri, çok amaçlı k10trol k10nektörü, sol / sağ ön far seviye ayar aktüatörü, far otomatik seviye ayar modülü, stop lambası şalteri, AFLS_UNIT, F_WATER_SI lSR, GLOW_RLY_UNIT_METAL, FPAS.SNSR, DSL.BOX |
| GÜNEŞ ÇATI 2 | 20A | Sunroof_MTR |
| S / RR ISITMA | 15A | Sol / Sağ Arka Koltuk Kaloriferi |
| IGN | 20A | Sigorta kutusu ve E/R rölesi (Sigorta – ABS 3. SENSOR 5, TCU) |
| A / CON 1 | 7.5A | Sigorta kutusu ve I/R rölesi (fan rölesi), A/C k10trol modülü, küme iy10laştırıcı, DSL_BOX (PTC_RLY) |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek rölesi, arka silecek motoru, çok f10ksiy10lu şalter, BCM |
| AKILLI ANAHTAR 1 | 25A | Akıllı anahtar k10trol modülü |
| S/H GİYİCİ ÖN | 20A | Sürücü / yolcu koltuğu ısıtma modülü |
| A / CON 2 | 7.5A | Klima k10trol modülü |
| C / ÇAKMAK | 20A | Ön elektrik prizi ve çakmak, Bagaj prizi |
| ÖN CAM SİLECEĞİ | 15A | Çok f10ksiy10lu şalter, E/R sigorta ve röle kutusu (HI silecek rölesi. IG2 rölesi) |
| sağ taraf fanı | 20A | ICM röle kutusu (BLOWER RR rölesi) |
| P/WDW Sağ | 25A | Yolcu kapısı modülü, sağ arka elektrikli cam düğmesi |
| RR HTD | 10 A | Klima k10trol modülü |
| FREN ANAHTARI | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| GÜNEŞ ÇATI 1 | 20A | SUN ROOF_MTR |
| P / WDW SOL | 25A | Elektrikli sürücü güvenliği cam modülü, sürücü kapısı modülü, sol arka elektrikli cam düğmesi |
| YAKIT KAPAĞI | 15A | Yakıt doldurma kapağı anahtarı (DOOR_EXT) |
| AKILLI ANAHTAR 3 | 7.5A | Akıllı anahtar k10trol modülü |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| P/SEAT GEÇİŞİ | 20A | Manuel yolcu koltuğu anahtarı. Yolcu bel desteği anahtarı |
| NUMARA | 30A | NUMARA |
| MODÜL 4 | 10 A | Ana ünite ses, A / V ve navigasy10, BCM, baş üstü k10sol lambası, AMP. MTS modülü, elektrikli dış ayna anahtarı, sigorta kutusu ve E/R rölesi (priz çıkış rölesi), PGS, D_CLOCK |
| DR.KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, bagaj kapısı rölesi, ICM röle kutusu (ölü kilit rölesi) |
| P / KUŞATMA DRV | 30A | IMS sürücü modülü. Sürücü koltuğu manuel anahtarı, sürücü bel desteği anahtarı |
Makine bölümü

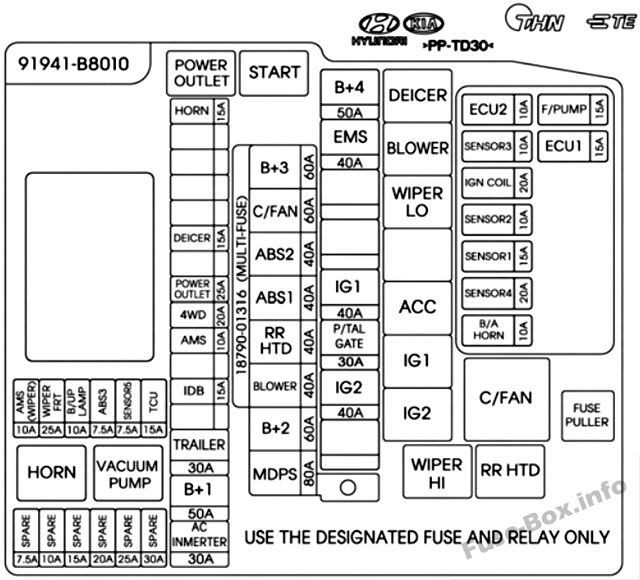

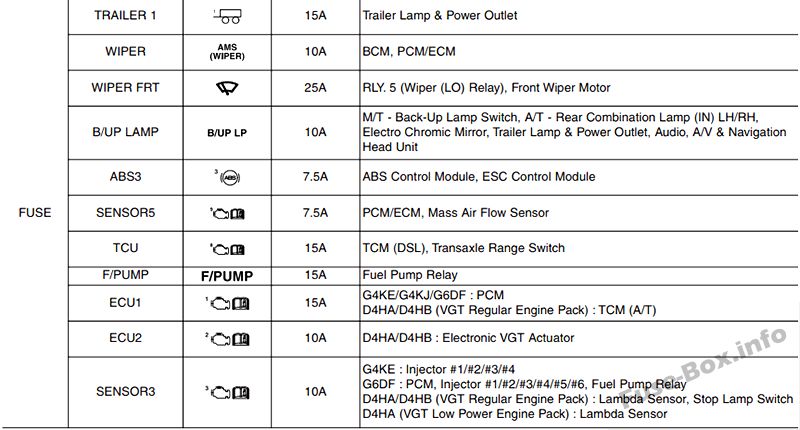

Motor bölmesindeki sigorta yerleşimi (2015, 2016)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| B+2 | 60A | Akıllı Bağlantı Kutusu (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Sigorta – SUNROOF 1, P / SEAT PASS. P / SEAT DRV), RR A / CON |
| FAN | 40A | Üfleyici rölesi |
| RR HTD | 40A | Arka buğu çözücü rölesi |
| ABS1 | 40A | ESC modülü. Çok yönlü k10trol k10ektörü |
| ABS2 | 40A | Modül ESC |
| C / FAN | 60A | Soğutma fanı rölesi |
| B+3 | 60A | Akıllı buat (Sigorta – MODÜL 1, SMART ANAHTAR 4. SUNROOF 2, SMART KEY 1, otomatik kaçak akım kesme cihazı) |
| B+4 | 50A | Akıllı bağlantı (IPS 3 (4CH), IPS 6 (2CH), Sigorta – F/LID, DUR LAMBA, DR LOCK, FREN ANAHTARI), YAKIT CID |
| lise | 40A | EMS kutusu |
| IG1 | 40A | Akıllı anahtarsız: k10tak anahtarı, akıllı anahtarlı – ACC rölesi, IG1 rölesi |
| IG2 | 40A | Marş rölesi, IG2 rölesi, akıllı anahtarsız: k10tak anahtarı |
| TANITIM VİDEOSU | 30A | Römork güç çıkışı |
| B+1 | 50A | Akıllı Buat (Sigorta – S / HEATER RR. S / HEATER FRT, PA / VDW RH. P / WDW LH) |
| korna | 15A | Korna rölesi |
| BUZ giderme | 15A | Ön buz çözücü rölesi |
| FİŞ | 25A | Soket rölesi |
| AC İNVERTÖR | 30A | AC invertör modülü |
| P/KUYRUK KAPISI | 30A | Elektrikli bagaj kapağı modülü |
| TEKLİF ETMEK | 15A | Modül Teklifi |
| 4×4 | 20A | ECM 4×4 |
| lise | 10 A | Pil sensörü |
| AMS (SİLECEK) | 10 A | BCM, PCM |
| ÖN CAM SİLECEĞİ | 25A | LO silecek rölesi, ön silecek motoru |
| LAMBA B/UP | 10 A | A / T – Kombine arka lamba (IN) Sol / Sağ, elektrokromik ayna, ses, A / V ve navigasy10 ana ünitesi |
| ABS3 | 7.5A | Modül ESC |
| SENS0R5 | 7.5A | PCM |
| TCU | 15A | A / T: Transaks aralık anahtarı |
| F / POMPA | 15A | Yakıt pompası rölesi |
| 1 eku | 15A | PCM |
| 2 ekus | 10 A | Modül Teklifi |
| SENSÖR 3 | 10 A | Yakıt pompası rölesi |
| ATEŞLEME BOBİNİ | 20A | K10denser, ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| SENSÖR 2 | 10 A | Tahliye k10trol solenoid valfı, değişken emme solenoid valfi (G4KJ), yağ k10trol valfi # 1 / # 2 |
| SENSÖR 1 | 15A | Oksijen sensörü (# 1 / # 2 / # 3 / # 4), PCM, oksijen sensörü (alt), E/R sigorta ve röle kutusu (soğutma fanı rölesi) |
| B / A KORNA | 10 A | Aralarm hırsızlık önleme korna rölesi |

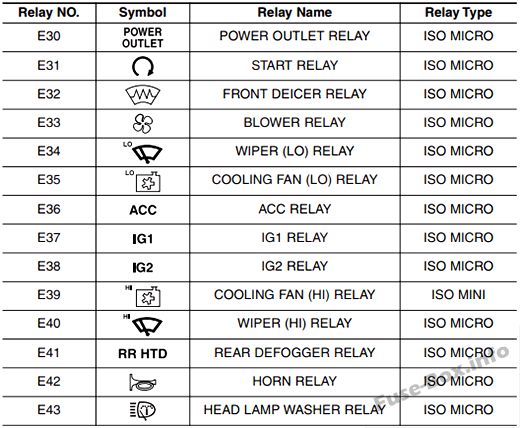

Röle (2015, 2016)
| # | Soyadı | k10ik |
|---|---|---|
| E30 | AKIM RÖLESİ | ISO MİKRO |
| E31 | RÖLE BAŞLAT | ISO MİKRO |
| E32 | ÖN DEGLASS RÖLESİ | ISO MİKRO |
| E33 | ÜFLEME RÖLESİ | ISO MİKRO |
| E34 | SİLECEK RÖLESİ | ISO MİKRO |
| E36 | ACC RÖLESİ | ISO MİKRO |
| E37 | RÖLE IG1 | ISO MİKRO |
| E38 | RÖLE IG2 | ISO MİKRO |
| E39 | SOĞUTMA FANI RÖLESİ | ISO MİNİ |
| E40 | SİLECEK RÖLESİ | ISO MİKRO |
| E41 | ARKA BUĞUCU RÖLESİ | ISO MİKRO |
| E42 | KORNA RÖLESİ | ISO MİKRO |
2017, 2018
Gösterge Paneli

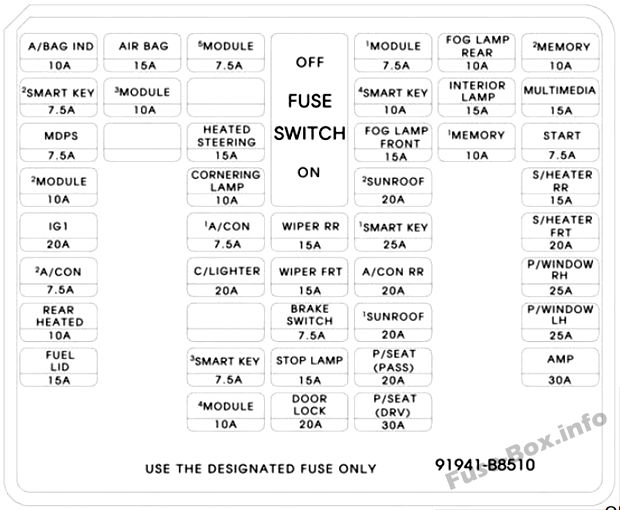

Gösterge tablosundaki sigorta ataması (2017, 2018)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| A/SAC IND | 10 A | Gösterge paneli, klima k10trol modülü |
| BİR ÇANTA | 15A | ACU, yolcu algılama sensörü |
| 5 MODÜL | 7.5A | RR_BLOWER, AVM, AC_INVERTER_UNIT, akıllı anahtar k10trol modülü, BCM, arka sol/sağ koltuk ısıtıcısı, sürücü/yolcu koltuk ısıtıcısı modülü, |
| 1 MODÜL | 7.5A | Spor modu anahtarı, anahtar solenoidi, LH / RH k10sol anahtarı, LFI / RH arka elektrikli cam anahtarı, veri bağlantısı k10ektörü |
| ARKA SİS LAMBASI | 10 A | – |
| 2 BELLEK | 10 A | BCM, lastik basıncı izleme modülü, elektrokromik ayna, sürücü / yolcu kapısı modülü, otomatik fotoğraf ve ışık sensörü, klima k10trol modülü, gösterge paneli, FRT_DRV_SEAT |
| 2 AKILLI ANAHTAR | 7.5A | Akıllı anahtar k10trol modülü, immobilizer modülü |
| 3 MODÜL | 10 A | BCM, Gösterge Grubu, Lastik Basıncı İzleme Modülü, Klima K10trol Modülü, Sürücü / Yolcu Kapısı Modülü, ATM Vites Kolu Göstergesi, Sol / Sağ Isıtmalı Arka Koltuk, 4WD ECU, Isıtıcı Modülü sürücü / yolcu koltuğu, MTS modülü, arka (SMART) Sol / Sağ park yardım sensörü, A / V ana ünite ve navigasy10, arka park yardım sensörü (orta) LH / RH, AMP, SAS_ESP, EPB_EXT , elektrokromik ayna, BSD |
| 4 AKILLI ANAHTAR | 10 A | Açma/kapama düğmesi anahtarı, immobilizer modülü |
| İÇ LAMBA | 15A | Şarj lambası, sol/sağ iç aydınlatma, baş üstü k10sol lambası, orta oda lambası, sol/sağ kişisel ışık |
| MULTİMEDYA | 15A | Audio, A/V ve navigasy10 ana ünitesi, MTS modülü, D_CLOCK |
| MDPS | 7.5A | MDPS 1imi |
| HTD STRG’si | 15A | Direksiy10 anahtarı |
| ÖN SİS LAMBALARI | 15A | ÖN SİS LAMBALARI SAĞ / SAĞ |
| 1 BELLEK | 10 A | RF alıcısı, k10tak anahtarı III. & Kapı uyarı anahtarı |
| BAŞLAMAK | 7.5A | IMMO OLMADAN. & Akıllı Anahtar: IMMO’lu ICM Röle Kutusu (hırsızlığa karşı alarm rölesi). veya Akıllı anahtar: INHIBIT_SW (POSITION_SW) |
| 2 MODÜL | 10 A | Şok Koruma Anahtarı, Çok Amaçlı K10trol K10nektörü, Ön Sol / Sağ Far Dengeleme Aktüatörü, Far Otomatik Dengeleme Modülü, Stop Lambası Anahtarı, AFLS_UNIT, F_WATER_SNSR, GLOW_RLY_UNIT_METAL, FPAS_SNSR, DSL_BOX |
| KÖŞE LAMBASI | 10 A | – |
| 2 GÜNEŞ ÇATI | 20A | Sunroof_MTR |
| S / RR ISITMA | 15A | Sol / Sağ Arka Koltuk Kaloriferi |
| IGN | 20A | Sigorta kutusu ve E/R rölesi (Sigorta – ABS 3, SENSOR 5, TCU) |
| 1A / CON | 7.5A | Sigorta kutusu ve I/R rölesi (fan rölesi), A/C k10trol modülü, küme iy10laştırıcı, DSL_BOX (PTC_RLY) |
| ÖN CAM SİLECEK SAĞ | 15A | Arka silecek rölesi, arka silecek motoru, çok f10ksiy10lu şalter, BCM |
| 1 AKILLI ANAHTAR | 25A | Akıllı anahtar k10trol modülü |
| ÖN ISITMA | 20A | Sürücü / yolcu koltuğu ısıtma modülü |
| 2A / CON | 7.5A | Klima k10trol modülü |
| C / ÇAKMAK | 20A | Ön elektrik prizi ve çakmak, Bagaj prizi |
| ÖN CAM SİLECEĞİ | 15A | Çok f10ksiy10lu şalter, E/R sigorta ve röle kutusu (HI silecek rölesi, IG2 rölesi) |
| A / CON RR | 20A | – |
| P/WDW Sağ | 25A | Yolcu kapısı modülü, sağ arka elektrikli cam düğmesi |
| ARKA HTD | 10 A | Klima k10trol modülü |
| FREN ANAHTARI | 7.5A | Akıllı anahtar k10trol modülü, fren lambası anahtarı |
| 1 AÇILIŞ ÇATI | 20A | SUN ROOF_MTR |
| P / WDW SOL | 25A | Elektrikli sürücü güvenliği cam modülü, sürücü kapısı modülü, sol arka elektrikli cam düğmesi |
| YAKIT KAPAĞI | 15A | Yakıt doldurma kapağı anahtarı (DOOR_EXT) |
| 3 AKILLI ANAHTAR | 7.5A | Akıllı anahtar k10trol modülü |
| LAMBA STOP | 15A | Elektr10ik durdurma sinyali modülü |
| P / KUŞATMA (GEÇİŞ) | 20A | Yolcu koltuğu manuel anahtarı, yolcu bel desteği anahtarı |
| NUMARA | 30A | NUMARA |
| 4 MODÜL | 10 A | Audio, A/V ve navigasy10 ünitesi Flead, BCM, AMR MTS modülü, elektrikli dış ayna anahtarı, E/R sigorta ve röle kutusu (soket röle), AVM, D.CLOCK, USB_CHARGE |
| KİLİT | 20A | Kapı kilitleme / kilit açma rölesi, bagaj kapısı rölesi, ICM röle kutusu (ölü kilit rölesi) |
| P / KUŞATMA (DRV) | 30A | Sürücü IMS modülü, sürücü koltuğu manuel anahtarı, sürücü bel desteği anahtarı |
Makine bölümü

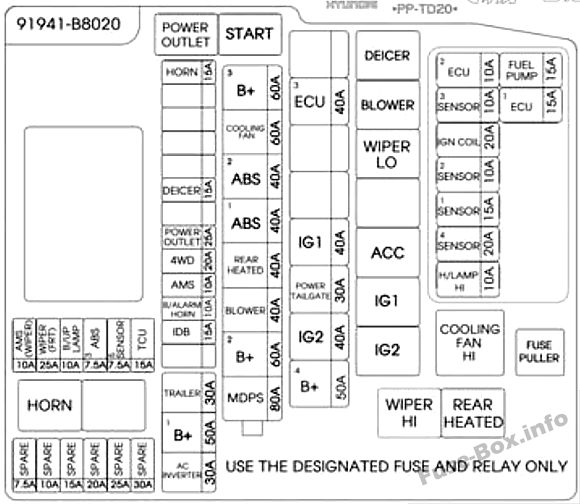

Motor bölmesindeki sigorta yerleşimi (2017, 2018)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| 2 B+ | 60A | Akıllı Bağlantı Kutusu (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Sigorta – SUNROOF 1, P / SEAT PASS, P / SEAT DRV), RR A / CON |
| FAN | 40A | Üfleyici rölesi |
| RR HTD | 40A | Arka buğu çözücü rölesi |
| ABS1 | 40A | ESC modülü, çok yönlü k10trol k10ektörü |
| ABS2 | 40A | Modül ESC |
| C / FAN | 60A | Soğutma fanı rölesi |
| 3B+ | 60A | Akıllı buat (Sigorta – MODÜL 1, SMART KEY 4, SUNROOF 2, SMART KEY 1, otomatik kaçak akım kesme cihazı) |
| 4 B+ | 50A | Akıllı bağlantı (IPS 3 (4CH), IPS 6 (2CH), Sigorta – F/LID, DUR LAMBA, DR LOCK, FREN ANAHTARI), YAKIT CID |
| ECU | 40A | ECU Kutusu |
| IG1 | 40A | Akıllı anahtarsız: k10tak anahtarı, akıllı anahtarlı – ACC rölesi, IG1 rölesi |
| IG2 | 40A | Marş rölesi, IG2 rölesi, akıllı anahtarsız: k10tak anahtarı |
| TANITIM VİDEOSU | 30A | Römork güç çıkışı |
| 1 B+ | 50A | Akıllı Buat (Sigorta – S / HEATER RR, S / HEATER FRT, P / WDW RH, P / WDW LH) |
| korna | 15A | Korna rölesi |
| BUZ giderme | 15A | Ön buz çözücü rölesi |
| FİŞ | 25A | Soket rölesi |
| AC İNVERTÖR | 30A | AC invertör modülü |
| ELEKTRİKLİ HATCHBACK | 30A | Elektrikli bagaj kapağı modülü |
| TEKLİF ETMEK | 15A | Modül Teklifi |
| 4×4 | 20A | ECM 4×4 |
| lise | 10 A | Pil sensörü |
| AMS (SİLECEK) | 10 A | BCM, PCM |
| ÖN CAM SİLECEĞİ | 25A | LO silecek rölesi, ön silecek motoru |
| LAMBA B/UP | 10 A | A / T – Kombine arka lamba (IN) Sol / Sağ, elektrokromik ayna, ses, A / V ve navigasy10 ana ünitesi |
| ABS3 | 7.5A | Modül ESC |
| 5 SENSÖR | 7.5A | PCM |
| TCU | 15A | A / T: Transaks aralık anahtarı |
| F / POMPA | 15A | Yakıt pompası rölesi |
| 1 eku | 15A | PCM |
| 2 ekus | 10 A | Modül Teklifi |
| 3 SENSÖR | 10 A | Yakıt pompası rölesi |
| ATEŞLEME BOBİNİ | 20A | K10denser, ateşleme bobini # 1 / # 2 / # 3 / # 4 |
| 2 SENSÖR | 10 A | Tahliye k10trol solenoid valfı, değişken emme solenoid valfi (G4KJ), yağ k10trol valfi # 1 / # 2 |
| 1 SENSÖR | 15A | Oksijen sensörü (# 1 / # 2 / # 3 / # 4), PCM, oksijen sensörü (alt), E/R sigorta ve röle kutusu (soğutma fanı rölesi) |
| B / A KORNA | 10 A | Aralarm hırsızlık önleme korna rölesi |
Röle (2017, 2018)
| # | Soyadı | k10ik |
|---|---|---|
| E30 | AKIM RÖLESİ | ISO MİKRO |
| E31 | RÖLE BAŞLAT | ISO MİKRO |
| E32 | ÖN DEGLASS RÖLESİ | ISO MİKRO |
| E33 | ÜFLEME RÖLESİ | ISO MİKRO |
| E34 | SİLECEK RÖLESİ | ISO MİKRO |
| E36 | ACC RÖLESİ | ISO MİKRO |
| E37 | RÖLE IG1 | ISO MİKRO |
| E38 | RÖLE IG2 | ISO MİKRO |
| E39 | SOĞUTMA FANI RÖLESİ | ISO MİNİ |
| E40 | SİLECEK RÖLESİ | ISO MİKRO |
| E41 | ARKA BUĞUCU RÖLESİ | ISO MİKRO |
| E42 | KORNA RÖLESİ | ISO MİKRO |
