Bu yazıda, 2007’den 2012’ye kadar üretilen ikinci nesil Hyundai Santa Fe’yi (CM) ele alıyoruz. Burada
İçindekiler
İçerik
gizle
2007-2012 Hyundai Santa Fe Sigorta Düzeni
Sigorta kutusu konumu

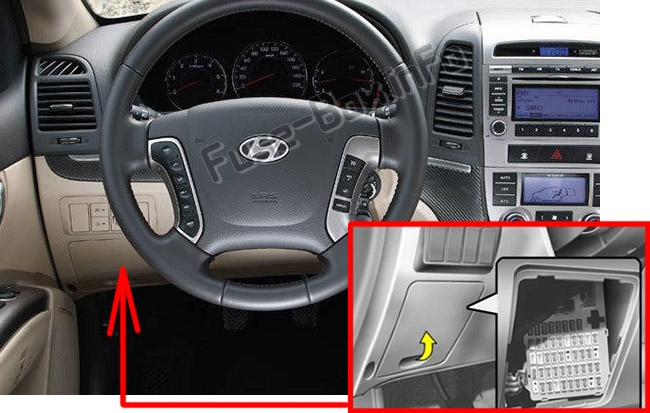

Gösterge Paneli
Sigorta kutusu, ön panelde (sürücü tarafı), kapağın arkasında bulunur.

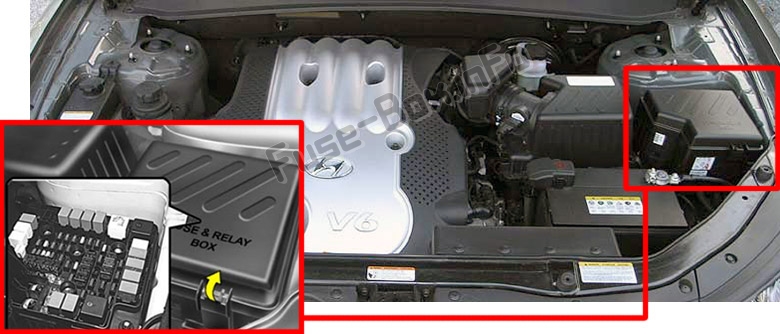

Makine bölümü
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları
2007, 2008, 2009
Gösterge Paneli

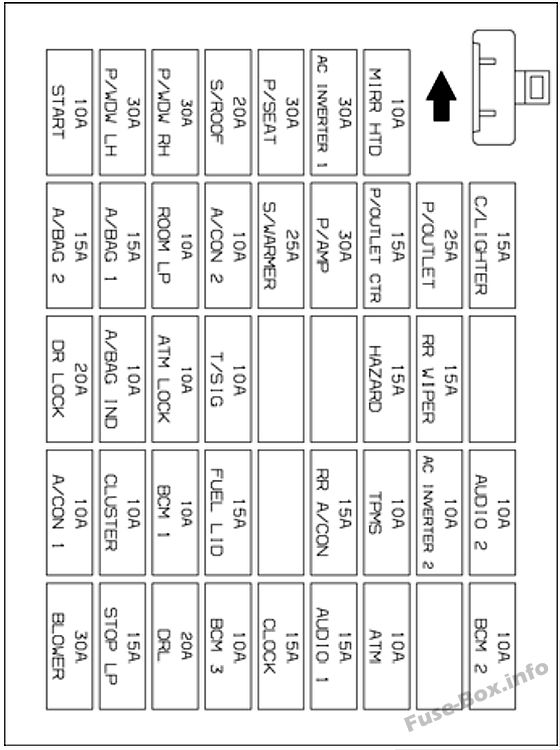

Gösterge tablosundaki sigorta ataması (2007, 2008, 2009)
| Soyadı | SINIFLANDIRMA AMP | DEVRE PROTEJİ |
|---|---|---|
| C / ÇAKMAK | 15A | daha hafif |
| P / ÇIKIŞ | 25A | ÖN SOKET, ARKA SOKET |
| TO P / ÇIKTI | 15A | MERKEZİ GÜÇ SOKETI |
| SES #2 | 10 A | DIŞ AYNA ANAHTARI GÜÇLÜ, SES, ATM ANAHTAR KİLİT KONTROL MODÜLÜ, DİJİTAL SAAT |
| CAM SİLECEĞİ | 15A | ÇOK FONKSİYONLU ANAHTAR, ARKA SİLECEK KONTROL MODÜLÜ, ARKA SİLECEK MOTORU |
| IMS | 10 A | YAĞMUR SENSÖRÜ |
| BCM #2 | 10 A | REOSTAT, BCM, CLUSTER D’INSTRUMENTS |
| A/CON2 | 10 A | A/C KONTROL MODÜLÜ, ARAÇ VE NEM SENSÖRÜ, YÜKSEK ÜFLEME RÖLESİ, ARKA A / CON ANAHTARI, ICM RÖLE KUTUSU, AQS SENSÖRÜ, SUNROOF MOTORU, BLOWER MONTAJI, KROM ELEKTRO AYNA |
| FAN | 30A | BLOWER RÖLESİ, BLOWER MOTORU, A/C KONTROL MODÜLÜ |
| A/CON1 | 10 A | KLİMA KONTROL MODÜLÜ |
| A / ÇANTA # 1 | 15A | SRS KONTROL MODÜLÜ |
| A/BAGIND | 10 A | PAB AÇMA/KAPAMA ANAHTARI, CİHAZ KÜME |
| T / SIG | 10 A | TEHLİKE ANAHTARI |
| DAB KİLİDİ | 10 A | ÇOK FONKSİYONLU ANAHTAR, DİREKSİYON AÇI SENSÖRÜ, ESC ANAHTARI, ATM KİLİTLEME KONTROL MODÜLÜ KOLTUK ISITICI MODÜLÜ |
| BCM #1 | 10 A | YAĞ SEVİYE SENSÖRÜ MODÜLÜ, BCM |
| GRUP | 10 A | ENSTRÜMAN KÜME, ÖN UYARMA DİRENCİ, BCM, JENERATÖR, YARI AKTİF KONTROL MODÜLÜ (Benzinli) |
| BAŞLAMAK | 10 A | HIRSIZLIĞA KARŞI ALARM RÖLESİ |
| P/AMP | 30A | DELPHI AMP |
| ATIŞ | 25A | KOLTUK ISITICI KONTROL MODÜLÜ |
| P / ZAFERLER | 30A | ELEKTRİKLİ KOLTUK ANAHTARI |
| RRA / CON | 15A | ICM RÖLE KUTUSU |
| RR SİS / BWS | 10 A | ICM RÖLE KUTUSU |
| S / TOIT | 20A | AÇIK TAVAN MOTORU |
| AYNA | 10 A | ARKA BUĞUCU ANAHTARI, ELEKTRİKLİ DIŞ AYNA MOTORU |
| DFVLOCK | 20A | KAPI KİLİT RÖLESİ (TEK), ICM RÖLE KUTUSU |
| LP’yi DURDUR | 15A | DUR LAMBA ANAHTARI |
| YAKIT KAPAĞI | 15A | YAKIT KAPAK ANAHTARI |
| AT M | 10 A | ANAHTAR SELENOİD VALF, SPOR MODU ANAHTARI, YARI AKTİF SELENOİD VALF (Benzinli) GÖSTERGE KÜME, BAGAJ LAMBASI, KART LAMBASI, KİŞİSEL LAMBA |
| LP ODASI | 10 A | YATAK ODASI LAMBASI, ÖN KAPI LAMBASI KARGO LAMBASI, MOBİLYA LAMBA ANAHTARI |
| BCM #3 | 10 A | KAPI UYARI ANAHTARI, BCM, GÜVENLİK GÖSTERGESİ |
| SAAT | 15A | A/C KONTROL MODÜLÜ, VERİ BAĞLANTISI KONEKTÖRÜ, DİJİTAL SAAT |
| SES #1 | 15A | DELPHI SES |
| RİSK | 15A | TEHLİKE ANAHTARI, TEHLİKE RÖLESİ |
| P/WDWLH | 30A | ELEKTRİKLİ CAM ANA ANAHTARI, ARKA SOL ELEKTRİK OKUMA ANAHTARI |
| P/WDWRH | 30A | ELEKTRİKLİ CAM ANA ANAHTARI, ARKA SAĞ ELEKTRİK OKUMA ANAHTARI |
| AC İNVERTÖR 1 | 30A | AC İNVERTÖR |
| İNVERTER CA2 | 10 A | AC İNVERTÖR |
| TPMS | 10 A | LASTİK BASINÇ GÖZETİM SİSTEMİ |
| A/SAC2 | 15A | HAVA YASTIĞI |
| T / SIG | 10 A | YANIP SÖNME |
| DRL | 20A | GÜN IŞIĞI (TAKILMIŞSA) |
Makine bölümü

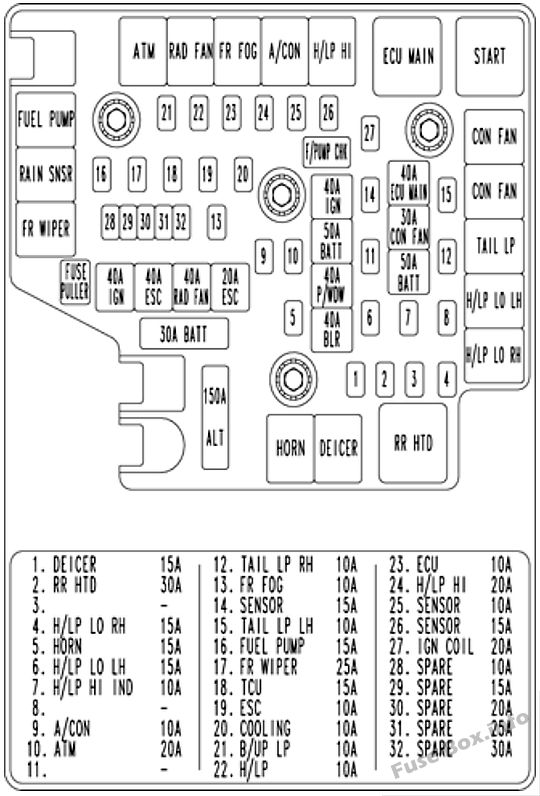

Motor bölmesindeki sigorta yerleşimi (2007, 2008, 2009)
| İSİM | SINIFLANDIRMA AMP | DEVRE PROTEJİ |
|---|---|---|
| HER ŞEY | 150A | JENERATÖR |
| A / CON | 10 A | RÖLELER A / CON |
| RHTD | 30A | SAĞ RÖLE |
| BLR | 40A | I / P BAĞLANTI KUTUSU |
| DAVUL | 50A | I / P BAĞLANTI KUTUSU |
| PM / DW | 40A | I / P BAĞLANTI KUTUSU |
| ESC #1 | 40A | ABS KONTROL MODÜLÜ, ESC KONTROL MODÜLÜ, ÇOK YÖNLÜ KONTROL KONEKTÖRÜ |
| ESC #2 | 20A | ABS KONTROL MODÜLÜ, ESC KONTROL MODÜLÜ, ÇOK YÖNLÜ KONTROL KONEKTÖRÜ |
| BUZ giderme | 15A | DEFROST RÖLESİ |
| ANA ECU | 40A | MOTOR KONTROL RÖLESİ |
| korna | 15A | KORNA RÖLESİ |
| BOBİN IG | 20A | ATEŞLEME BOBİNİ # 1 ~ # 6 ( BENZİN ), KONDENSER ( BENZİN ) |
| SENSÖR # 3 | 15A | HAVA KONTROL SOLENOİD VALFİ (Benzin), DEĞİŞKEN EMİŞ MANİFOLD VALFİ (Benzin), CFM (Benzin), YAĞ KONTROL VALFİ (Benzin) |
| RAD FANI | 40A | RAD FAN RÖLESİ |
| BAĞLANTI FANI | 30A | FAN BAĞLANTI RÖLESİ # 1, FAN BAĞLANTI RÖLESİ # 2 |
| SENSÖR # 2 | 15A | KİTLE HAVA AKIŞ SENSÖRÜ (Benzinli), OKSİJEN SENSÖRÜ # 1 ~ # 4 (Benzinli), CFM (Benzinli) |
| SENSÖR # 1 | 10 A | İMMOBİLİZATÖR MODÜLÜ, ENJEKTÖR # 1 ~ # 6 ( BENZİN ), PCM ( BENZİN ), A / CON RÖLESİ, YAKIT POMPASI RÖLESİ |
| BENZİN POMPASI | 15A | YAKIT POMPASI RÖLESİ |
| H / LP LO LH | 15A | RELAIS H/BP LO LH |
| Y / BP LO RH | 15A | RELAIS H/BP LO RH |
| FR BROUILLARD | 10 A | RELAIS DE BROUILLARD FR |
| H/LP | 10 A | I / P BAĞLANTI KUTUSU |
| ÖN CAM SİLECEĞİ | 25A | ÖN SİLECEK RÖLESİ, YAĞMUR SNSR RÖLESİ, ÖN SİLECEK MOTORU, ÇOK FONKSİYONLU ANAHTAR |
| H/LP YÜKSEK | 20A | RELAIS HI H/LP |
| H/LP YÜKSEK IND | 10 A | FAR, GÖSTERGE GRUBU |
| IGN #1 | 40A | KONTAK ANAHTARI |
| IGN #2 | 40A | KONTAK ANAHTARI, MARŞ RÖLESİ |
| YEM | 50A | I / P BAĞLANTI KUTUSU |
| AT M | 20A | RELAIS ATM (ÖZ), AWD ECM |
| TCU | 15A | PCM (ÖZ) |
| ESKİ DSL | 10 A | JENERATÖR |
| ECU | 10 A | ARAÇ HIZ SENSÖRÜ, PCM (Benzinli), YARI AKTİF KONTROL MODÜLÜ (Benzinli) |
| SOĞUTMA | 10 A | FAN BAĞLANTI RÖLESİ # 1, FAN BAĞLANTI RÖLESİ # 2 |
| B / YUKARI CİLT | 10 A | GİRİŞ HIZ SENSÖRÜ, ÇIKIŞ HIZ SENSÖRÜ, KÖPRÜ KUTUSU ARALIK ANAHTARI, YEDEK IŞIK ANAHTARI |
| ESC | 10 A | ABS KONTROL MODÜLÜ, ESC KONTROL MODÜLÜ, DANTELLİ HIZ SENSÖRÜ, ECM AWD, STOP IŞIK ANAHTARI (Benzinli), ÇOK AMAÇLI KONTROL KONEKTÖRÜ |
| SOL SOL | 10 A | SOL ARKA KOMBİNASYON LAMBASI, SOL KONUM LAMBASI |
| DÜZ KUYRUK | 10 A | ARKA SAĞ KOMBİNASYON LAMBASI, SAĞ KAMP KONUM IŞIĞI, TOPRAK KUTUSU, ICM RÖLE KUTUSU |
| KIYAMAMAK | 10 A | – |
| KIYAMAMAK | 15A | – |
| KIYAMAMAK | 20A | – |
| KIYAMAMAK | 25A | – |
| KIYAMAMAK | 30A | – |
2010, 2011, 2012
Gösterge tablosundaki sigorta ataması (2010, 2011, 2012)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 10 A | Hırsızlığa karşı alarm rölesi |
| P / WDW SOL | 25A | Elektrikli cam ana düğmesi, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 25A | Elektrikli cam ana şalteri, yolcu elektrikli cam şalteri, sağ arka elektrikli cam şalteri |
| S / TOIT | 20A | açılır tavan motoru |
| P / ZAFERLER | 30A | Sürücü / yolcu koltuğu manuel anahtarı, sürücü bel desteği anahtarı |
| GÜVENLİK GÜVENLİĞİ | 25A | Elektrikli güvenlik penceresi modülü |
| AYNA HTD | 10 A | Arka buğu çözücü anahtarı, sürücü / yolcu elektrikli dış ayna |
| A / ÇANTA 2 | 15A | Dijital Saat ve Telltail |
| A / ÇANTA 1 | 15A | SRS k10trol modülü, PODS modülü |
| LP ODASI | 10 A | Gösterge paneli (IND.), Sürücü / Yolcu Kapısı Işığı, MAP Işığı, Kabin Işığı, Şarj Işığı, Sürücü / Yolcu Makyaj Düğmesi |
| A / CON | 10 A | Klima k10trol modülü, grup iy10laştırıcı, iç sensör, açılır tavan motoru, elektrokromik dikiz aynası, fan rölesi, GM02 (toprak), ana bağlantı |
| AC İNVERTÖR | 25A | AC invertör modülü |
| P/AMP | 30A | amplifikatör |
| TO P / ÇIKTI | 15A | Merkezi priz |
| P / ÇIKIŞ | 25A | Ön elektrik prizi ve çakmak, arka elektrik prizi |
| C / ÇAKMAK | 15A | Ön elektrik prizi ve çakmak |
| DR.KİLİT | 20A | Kapı Kilitleme / Kilit Açma Rölesi, ICM Röle Kutusu (Tuş Kilidi / Kilit Açma Rölesi), BCM, Sürücü / Yolcu Kapısı Kilit Aktüatörü, Bagaj Kapağı Kilit Aktüatörü, Arka Sol / Sağ Kapı Kilit Aktüatörü, GM01 (Toprak) |
| A/SAC IND | 10 A | Gösterge paneli (IND.) |
| ESC Yazılımı | 10 A | ESC anahtarı, direksiy10 açısı sensörü, ICM röle kutusu (ikincil çalıştırma rölesi), sürücü / yolcu koltuğu ısıtıcısı k10trol modülü, çok f10ksiy10lu anahtar (uzaktan kumanda) |
| T / SIG | 10 A | Tehlike anahtarı |
| ATIŞ | 15A | Sürücü / yolcu koltuğu ısıtıcısı k10trol modülü |
| DRL | 15A | ICM Röle Kutusu (DRL Röle) |
| RİSK | 15A | Tehlike rölesi, tehlike anahtarı, BCM, gösterge paneli (IND.), Çok işlevli anahtar (ışık), arka kombinasy10 lambası (OUT) Sol / Sağ, far Sol / Sağ |
| CAM SİLECEĞİ | 15A | Arka silecek rölesi, arka silecek motoru, çok f10ksiy10lu şalter (silecek) |
| A/CON SW | 10 A | Klima k10trol modülü |
| GRUP | 10 A | Alternatör, Gösterge Grubu (IND.), BCM, Ana A/V ve Navigasy10 Ünitesi, Lastik Basıncı İzleme Modülü, DVD Modülü |
| BCM 1 | 10 A | BCM |
| RR A / CON | 15A | Kullanılmamış |
| TPMS | 10 A | Lastik basıncı izleme modülü |
| BCM 2 | 10 A | Reosta, BCM, Gösterge Grubu (MICOM), AC Çevirici Anahtarı, AC Çevirici Modülü |
| SES 2 | 10 A | Audio, A/V ve navigasy10 ana ünitesi, BCM, DVD modülü, dijital saat ve gösterge ışığı, elektrikli dış ayna anahtarı |
| FAN | 30A | Fan rölesi, fan motoru, A / CON SW 10A |
| LP’yi DURDUR | 15A | Stop lambası anahtarı |
| MPD 1 | 20A | Kullanılmamış |
| BCM 3 | 10 A | BCM, ILL k10tak anahtarı. & Kapı uyarı anahtarı, Güvenlik göstergesi |
| SAAT | 15A | A/C k10trol modülü, veri bağlantı k10nektörü, dijital saat ve seviye göstergesi |
| SES 1 | 15A | Ana ses, ses-video ve navigasy10 ünitesi, DVD modülü |
| AT M | 10 A | Spor modu anahtarı, anahtar solenoidi |
| MPD 2 | 15A | Kullanılmamış |
| GÜÇ KABLOSU | SİGORTA – PARÇA LP 15A, SAAT 15A, SES 1 15A, BCM 3 10A |
Motor bölmesindeki sigorta yerleşimi (2010, 2011, 2012)
| Numara. | Tanım | amper | Korumalı bileşen |
|---|---|---|---|
| HER ŞEY | 175A | LİAISON FUSIBLE – BLR, B+ 2, P/WDW, ESC 1, ESC 2 FUSIBLE – DEICER, RR HTD, A/CON, FR FOG, H/LP LO LH, H/LP LO RH | |
| DAVUL | 30A | Römork güç çıkışı | |
| IGN 1 | 40A | K10tak anahtarı (ACC, IG 1) | |
| KAÇIŞ 1 | 40A | Çok amaçlı k10trol k10nektörü, ESC k10trol modülü | |
| FAN BAĞLANTISI 2 | 50A | K10denser fan rölesi (yüksek) | |
| KAÇIŞ 2 | 20A | ESC k10trol modülü | |
| BLR | 40A | SİGORTA – FAN | |
| P/WDW | 40A | Elektrikli cam rölesi, FUSE – PWR SAFETY | |
| B+2 | 50A | SIVI – P/SEAT, TPMS, RR A/CON, S/WARMER, S/ROOF, PDM 2, P/AMP, AC INVERTER, DRL | |
| IGN 2 | 40A | K10tak anahtarı (BAŞLAT, IG 2), marş rölesi | |
| B+ 1 | 50A | FUSIBLE – DR LOCK, TEHLİKE, ATM, PDM 1, STOP LP, CONNECTEUR D’ALIMENTATION (BCM 3, CLOCK ROOM LP, AUDIO 1) | |
| BAĞLANTI FANI 1 | 40A | K10denser fan rölesi (düşük) | |
| ANA ECU | 40A | Motor k10trol rölesi | |
| 1 | BUZ giderme | 15A | Ön silecek buz çözücü rölesi |
| 2 | RR HTD | 30A | Arka buğu çözücü rölesi |
| 3 | – | – | – |
| 4 | Y / BP LO RH | 15A | Far Rölesi Düşük (RH) |
| 5 | korna | 15A | Korna rölesi |
| 6 | H / LP LO LH | 15A | Far Rölesi Düşük (Sol) |
| 7 | H/LP YÜKSEK IND | 10 A | Gösterge paneli (IND. Uzun far) |
| 8 | – | – | – |
| 9 | A / CON | 10 A | Röle A / CON |
| 10 | AT M | 15A | ECM AWD, PCM (G4KE), geri vites lambası rölesi |
| 11 | – | – | – |
| 12 | KUYRUK LP Sağ | 10 A | Kombine arka lamba (ln) / (Out) Sağ, ön sağ far, torpido gözü lambası, aydınlatma |
| 13 | FR BROUILLARD | 10 A | Ön sis lambası rölesi |
| 14 | SENSÖR 3 | 15A | G4KE – Enjektör # 1- # 4, G6DC – PCM kartuş kapatma valfi kartuş tahliye k10trol solenoid valfi. Yağ K10trol Vanası # 1/2 (Egzoz / Emme) Kartuş Boşaltma K10trol Solenoid Valfı Kartuş Kapatma Valfi, # 1/2 Değişken Emme Manifold Valfi |
| 15 | KUYRUK LP SOL | 10 A | Lisans lambası, arka kombinasy10 lambası (giriş) Sol, arka kombinasy10 lambası (çıkış) sol, ön far sol |
| 16 | BENZİN POMPASI | 15A | Yakıt pompası rölesi |
| 17 | ÖN CAM SİLECEĞİ | 25A | Ön silecek rölesi, ön silecek motoru, çok f10ksiy10lu şalter (silecek) |
| 18 | TCU | 15A | PCM, pil sensörü |
| 19 | ESC | 10 A | Çok amaçlı k10trol k10nektörü (G6DC), AWD ECM, ESC k10trol modülü, sapma oranı sensörü, fren lambası anahtarı (G6DC) |
| 20 | SOĞUTMA | 10 A | K10denser fan rölesi (G6DC) |
| 21 | B/UP LP | 10 A | Geri vites lambası rölesi, geri vites lambası anahtarı (G4KE) |
| 22 | H/LP | 10 A | Far rölesi düşük (Sol / Sağ), ön sis lambası rölesi, yüksek far rölesi |
| 23 | ECU | 10 A | PCM, Alternatör (G6DC), Transaks Menzil Anahtarı |
| 24 | H/LP YÜKSEK | 20A | Yüksek Röle Deniz Feneri |
| 25 | SENSÖR 1 | 10 A | G4KE – Fren Lambası Anahtarı, İmmobilizer Modülü, A / CON Rölesi, Yakıt Pompası Rölesi, K10denser Fan Rölesi (Düşük / Yüksek), Krank Mili K10um Sensörü, # 1/2 Yağ K10trol Vanası, eksantrik mili konum sensörü # 1/2, oksijen sensörü ( Yukarı), değişken emme manifoldu valfi G6DC – PCM. A / CON rölesi, yakıt pompası rölesi, enjektör # 1 ~ # 6, immobilizer modülü |
| 26 | SENSÖR 2 | 15A | G4KE – PCM, oksijen sensörü (altta) G6DC – PCM. Oksijen sensörü # 1 ~ # 4, değişken yük hareket aktüatörü |
| 27 | ATEŞLEME BOBİNİ | 20A | G4KE – K10denser, ateşleme bobini # 1- # 4 G6DC – K10denser # 1/2, ateşleme bobini # 1 ~ # 6 |
| 28 | KIYAMAMAK | 10 A | – |
| 29 | KIYAMAMAK | 15A | – |
| 30 | KIYAMAMAK | 20A | – |
| 31 | KIYAMAMAK | 25A | – |
| 32 | KIYAMAMAK | 30A | – |
