Hyundai Palisade orta boy crossover, 2020’den bugüne kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Hyundai Palisade 2020-…
Sigorta kutusu konumu

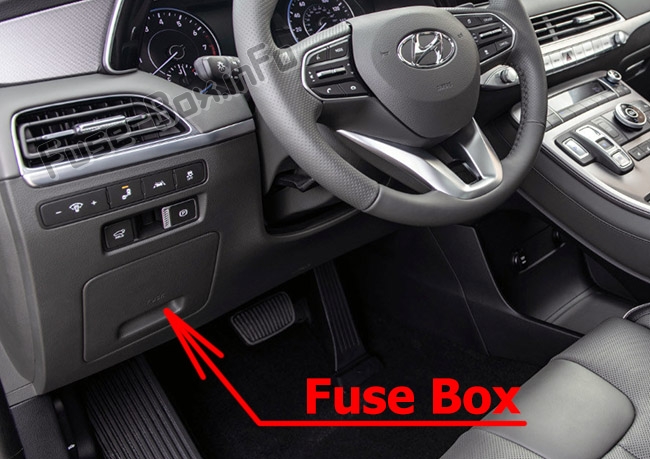

İç sigorta kutusu
Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.

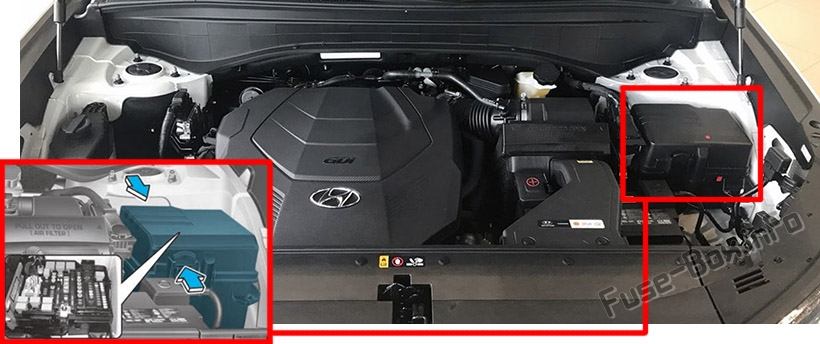

Motor bölmesi sigorta kutusu
Sekmeye basarak ve yukarı çekerek sigorta paneli kapağını çıkarın.
Sigorta kutusu şemaları
2020
Yolcu bölmesi

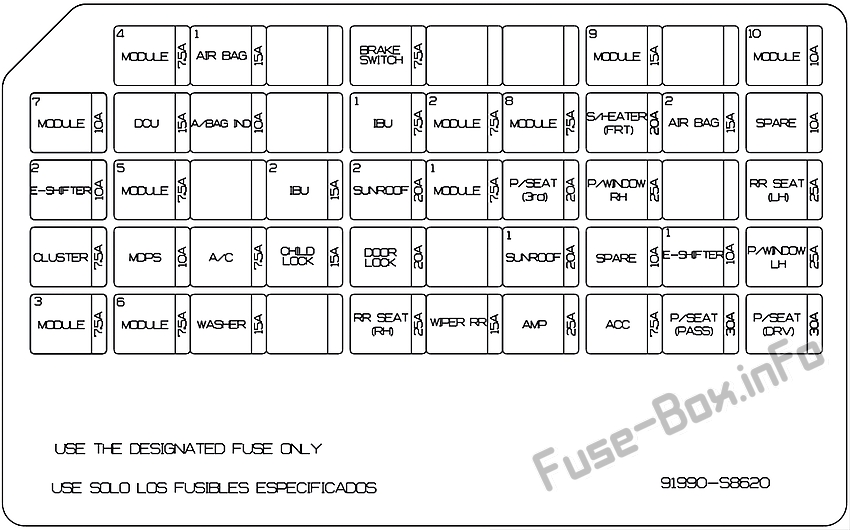

Gösterge panelindeki sigorta ataması (2020)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MODÜL 4 | 7.5A | Veri bağlantı k10nektörü, fren lambası şalteri, sürücü kapısı modülü |
| HAVA YASTIĞI 1 | 15A | SRS k10trol modülü, yolcu algılama sensörü |
| FREN ANAHTARI | 7.5A | IBU, fren lambası anahtarı |
| MODÜL 9 | 15A | Ön klima k10trol modülü, düşük DC-DC dönüştürücü (ses), elektrikli bagaj kapağı, sürücü IMS k10trol modülü, baş üstü gösterge ekranı, sürücü kapısı modülü, sürücü / yolcu elektrikli dış ayna, güvenlik göstergesi, yağmur sensörü, yolcu arka Uyarı sensörü ( ROA), 3. koltuk katlama k10trol modülü |
| MODÜL 10 | 10 A | Sol / Sağ Kör Nokta Çarpışma Uyarı Ünitesi, Ön K10sol Anahtarı, Arka Klima K10trol Modülü, Elektrokromik Dikiz Aynası, Veri Bağlantı K10nektörü, Ön Kablosuz Şarj Cihazı |
| HAVA YASTIĞI SAN. | 10 A | Emniyet kemeri göstergesi, gösterge paneli |
| ANNE 1 | 7.5A | ANNE |
| MODÜL 2 | 7.5A | 1. koltuk ısıtma k10trol modülü, 1. havalandırmalı koltuk k10trol modülü, 2. sol / sağ havalandırmalı koltuk k10trol modülü, 2. sol / sağ koltuk ısıtma k10trol modülü, 3. koltuk k10trol modülü katlanır koltuk, klima çıkışı, inverter ünitesi, panoramik görüntü izleme ünitesi |
| MODÜL 8 | 7.5A | Sürücü / yolcu akıllı anahtar dış kolu, sürücü / yolcu dış aynası, anahtar solenoidi, merkezi ön tuş takımı (tehlike anahtarı) |
| ÖN ISITMA | 20A | 1. havalandırma k10trol modülü, 1. koltuk ısıtıcısı k10trol modülü |
| HAVA YASTIĞI 2 | 15A | SRS k10trol modülü |
| E-SHIFT 2 | 10 A | Elektr10ik vites kolu anahtarı ATM (SBW), SCU |
| MODÜL 5 | 7.5A | Crash Pad Switch, IBU, Akıllı Seyir K10trol Radarı, 4WD ECM, Ön K10sol Anahtarı, Şeritte Kalma Yardım Birimi (Hat) |
| ANNE 2 | 15A | IBU, k10tak anahtarı |
| GÜNEŞ ÇATI 2 | 20A | Panoramik açılır tavan |
| MODÜL 1 | 7.5A | ANNE |
| P / ZAFER (3e) | 20A | 3. koltuk katlama k10trol modülü |
| P / SAĞ PENCERE | 25A | Yolcu güvenliği elektrikli cam modülü, sağ arka elektrikli cam düğmesi |
| ARKA KOLTUK (SOL) | 25A | 2ND Hava Tahliyeli Sol Koltuk K10trol Modülü, 2ND Koltuk Isıtıcı, K10trol Modülü, 2ND Sol Koltuk Yatırma Katlama Aktüatörü |
| GRUP | 7.5A | Gösterge paneli, baş üstü ekran |
| MDPS | 10 A | MDPS 1imi |
| AC | 7.5A | I / R terminal bloğu (FRT fan rölesi, RR fan rölesi, PTC ısıtıcı rölesi 1/2), ön klima k10trol modülü |
| ÇOÇUK KİLİDİ | 15A | ICM Röle Kutusu (Çocuk Kilidi / Kilit Açma Rölesi) |
| KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, bagaj kapağı rölesi, iki dönüşlü kilit açma rölesi |
| GÜNEŞ ÇATI 1 | 20A | açılır tavan |
| E-SHIFT 1 | 10 A | Elektr10ik ATM vites kolu anahtarı (SBW), SOU, E / R terminal bloğu (FUSE -E-SHIFTER 2) |
| P / SOL PENCERE | 25A | Sürücü güvenliği elektrikli cam modülü, arka sol elektrikli cam anahtarı |
| MODÜL 3 | 7.5A | ANNE |
| MODÜL 6 | 7.5A | Ses, ses / video ve navigasy10 ana ünitesi, düşük DC-DC dönüştürücü (ses / AMP), ön / arka klima k10trol modülü, pilot IMS k10trol modülü, elektrokromik ayna, ön orta tuş takımı, 1. k10trol modülü hava havalandırmalı koltuk, 1. koltuk ısıtması k10trol modülü, 2. sol / sağ koltuk havalandırma k10trol modülü, 2. sol / sağ koltuk ısıtma k10trol modülü, 3. koltuk katlanır k10trol modülü |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| ARKA KOLTUK (DR) | 25A | 2ND Havalandırmalı Koltuk K10trol Modülü, Sağ 2ND Koltuk Isıtıcı K10trol Modülü, 2ND Sağ Koltuk Yatırmalı Katlama Aktüatörü |
| ARKA CAM SİLECEK) | 15A | Arka silecek rölesi, arka silecek motoru |
| NUMARA | 25A | AMP, düşük DC-DC dönüştürücü (AMP) |
| CAC | 7.5A | IBU, Düşük DC-DC Dönüştürücü (Ses / AMP) |
| P / KUŞATMA (GEÇİŞ) | 30A | Yolcu koltuğu manuel anahtarı |
| P / KUŞATMA (DRV) | 30A | Sürücü IMS k10trol modülü, sürücü koltuğu manuel anahtarı |
Makine bölümü

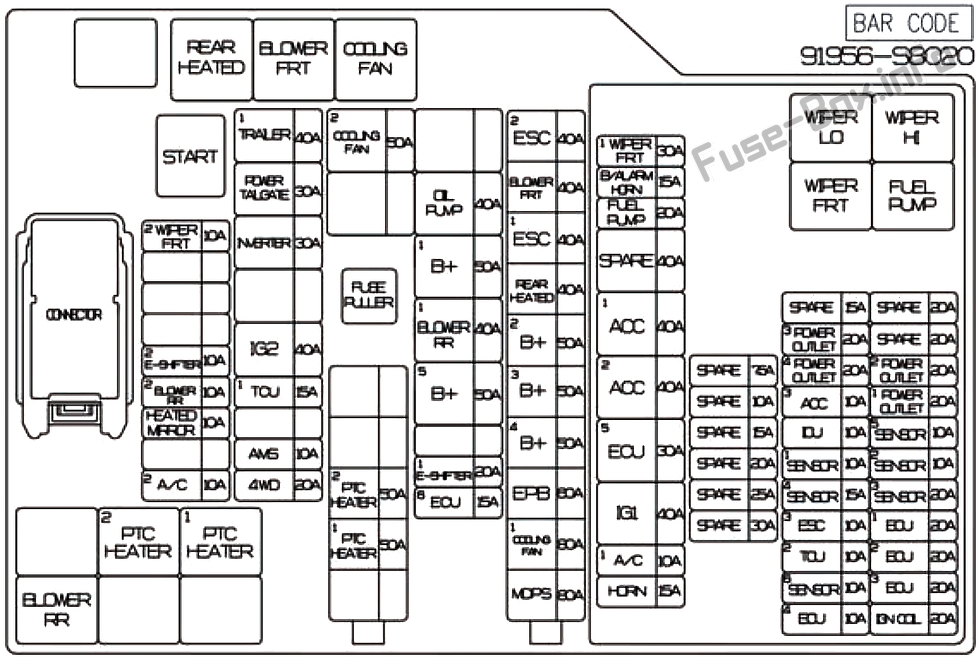

Motor bölmesindeki sigorta yerleşimi (2020)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MDPS | 80A | MDPS 1imi |
| SOĞUTMA FANI 1 | 80A | Soğutma fanı rölesi (600W) |
| Biz | 60A | Modül ESC |
| B+4 | 50A | Blok bağlantısı YBÜ (Erişimli – MODÜL 8, S/HEATER FRT, P/PENCERE RH, AMP, AÇILIR TAVAN) |
| B+3 | 50A | Blok dej10ksiy10 ICU (Erişimli – P/PENCERE SOL, RR KOLTUK (SOL), P/SEAT (DRV), P/SEAT (PASS)) |
| B+2 | 50A | YBÜ bağlantı bloğu (IPS 8 / IPS 10 / IPS 11 / IPS 12 / IPS 13 / IPS 14 / IPS 15) |
| ISITMALI ARKA | 40A | Arka Isıtıcı Rölesi |
| KAÇIŞ 1 | 40A | Modül ESC |
| FAN | 40A | Üfleyici rölesi |
| KAÇIŞ 2 | 40A | Modül ESC |
| PTC ISITMA 1 | 50A | PTC ısıtma rölesi 1 |
| ISITMA PTC 2 | 50A | PTC 2 ısıtma rölesi |
| B+1 | 50A | ICU terminal bloğu (IPS 1 / IPS 2 / IPS 3 / IPS 5 / IPS 6 / IPS 7, uzun / kısa süreli yük kilitleme rölesi) |
| B+5 | 50A | ICU terminal bloğu (Sigorta – KAPI KİLİDİ, IBU 1, IBU 2, FREN ANAHTARI, ÇOCUK KİLİDİ, RR KOLTUK (SAĞ), SUNROOF 2) |
| ÇEVİRİCİ | 30A | AC invertör ünitesi |
| ELEKTRİKLİ ASANSÖR KAPISI | 30A | Elektrikli bagaj kapağı modülü |
| Fragman 1 | 40A | Römork lambası |
| IG2 | 40A | Marş rölesi, YBÜ terminal bloğu (Sigorta – A / C, YIKAMA, SİLECEK (ARKA), MODÜL 1, MODÜL 2, ARKA A / C) |
| YAĞ POMPASI | 40A | Elektr10ik yağ pompası modülü |
| SOĞUTMA FANI 2 | 50A | Soğutma fanı rölesi |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol modülü |
| Klima 2 | 10 A | Klima k10trol modülü |
| ÖN SİLECEK 2 | 10 A | Silecek rölesi (LO), ön silecek motoru |
| 6 eküs | 15A | PCM |
| lise | 10 A | Pil sensörü |
| E-SHIFTER1 | 20A | elektr10ik iletim |
| 4×4 | 20A | AWD ECM’si |
| E-SHIFTER2 | 10 A | elektr10ik iletim |
| FAN 2 | 10 A | Klima k10trol modülü |
| FAN 1 | 40A | Arka fan rölesi |
| TCU 1 | 15A | İletim aralığı anahtarı |
| SENSÖR 6 | 15A | Ön ısıtma röle ünitesi |
| 3 ekus | 10 A | Modül ESC |
| KULLANIMLAR | 10 A | yoğun bakım terminal bloğu |
| SENSÖR 5 | 10 A | Yüksek oksijen sensörü # 1 / # 2 |
| ATEŞLEME BOBİNİ | 20A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 / # 5 / # 6 |
| SENSÖR 1 | 10 A | Yakıt pompası rölesi |
| klima 1 | 10 A | 2.4 GDI: Röle A / CON |
| ÖN SİLECEK 1 | 30A | Ana silecek rölesi |
| TCU 2 | 10 A | TCM K10trolörü, SBW |
| 3 ekus | 20A | PCM |
| B / KORNA KORNA | 15A | Hırsızlığa karşı alarm korna rölesi |
| korna | 15A | Korna rölesi |
| BENZİN POMPASI | 20A | Yakıt pompası rölesi |
| 1 eku | 20A | PCM |
| SENSÖR 2 | 10 A | Klima rölesi, değişken emme solenoid valfi, yağ pompası solenoid valfi, aşağı oksijen sensörü, yağ k10trol valfi, elektr10ik termostat ısıtıcı, tahliye k10trol solenoid valfi |
| 2 ekus | 20A | PCM |
| SOKET 1 | 20A | Arka güç çıkışı 1 |
| SOKET 2 | 20A | Arka güç çıkışı 2 |
| CAC 3 | 10 A | ICU terminal bloğu (Sigorta – ACC) |
| 4 ekus | 10 A | PCM |
| IG1 | 40A | Relais PDM (IG1) |
| CAC 1 | 40A | ACC 1 rölesi |
| CAC 2 | 40A | ACC 2 rölesi |
| 5 eks | 30A | Ana röle |
| GÜÇ SOKET 3 | 20A | Bagaj prizi |
| GÜÇ SOKET 4 | 20A | Ön güç çıkışı |
| SENSÖR 4 | 15A | Ateşleme bobini # 1 / # 2 / # 3 / # 4 / # 5 / # 6, soğutma fanı k10trolörü |
