Hyundai Nexo yakıt hücreli SUV, 2019’dan günümüze kadar mevcuttur. Bu yazımızda
Sigorta düzeni Hyundai Nexo 2019-…
Sigorta kutusu konumu
Gösterge Paneli

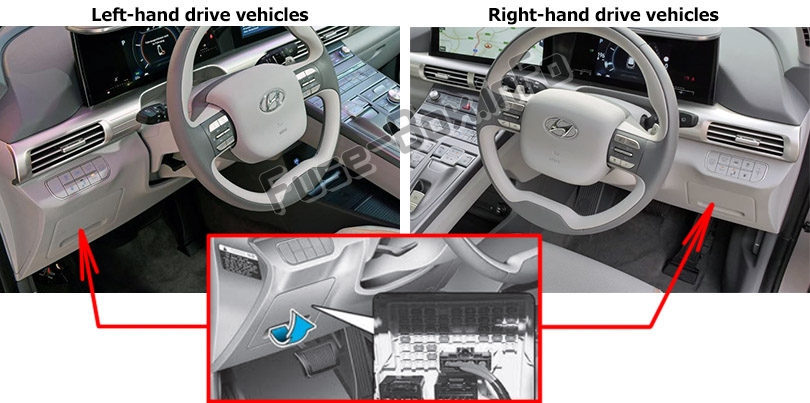

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.

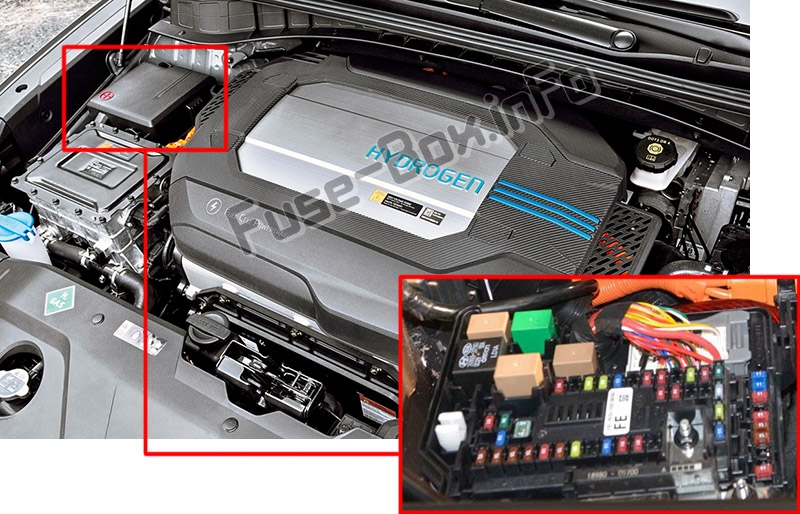

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
Sigorta kutusu şemaları
2019
Gösterge Paneli

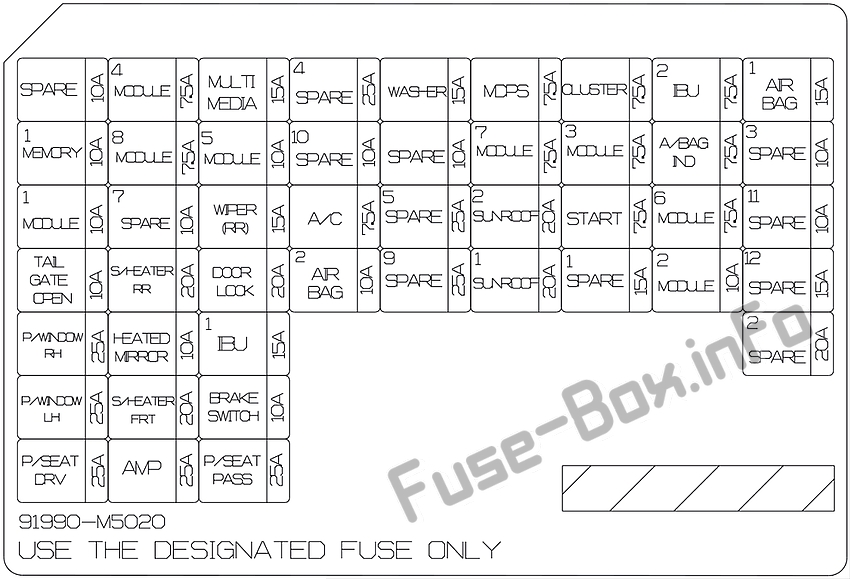

Gösterge tablosundaki sigorta ataması (2019)
| Soyadı | amper | Korumalı bileşen |
|---|---|---|
| MEM0RY1 | 10 A | Elektrikli bagaj kapağı modülü, A/C k10trol modülü, A/C k10trol paneli |
| MODÜL 1 | 10 A | ICM röle kutusu (dış ayna katlama / açma rölesi), ana A / V ve navigasy10 ünitesi (dörtlü ikaz ışığı anahtarı), vites değiştirme anahtarı (SBW), otomatik ışık ve fotoğraf sensörü, dış ayna elektrikli sürücü / yolcu, gösterge paneli |
| ARKA KAPI AÇIK | 10 A | Arka kapı rölesi |
| P / SAĞ PENCERE | 25A | Elektrikli pencere rölesi |
| P / SOL PENCERE | 25A | Sol elektrikli cam rölesi, sürücü güvenlik camı modülü |
| P / KUŞATMA DRV | 25A | Sürücü koltuğu manuel anahtarı |
| MODÜL4 | 7.5A | IBU, Uzaktan Kumandalı Akıllı Park Yardım Ünitesi, VESS Ünitesi, Elektr10ik Park Freni Anahtarı, Şeritte Kalma Yardım Ünitesi (Hat), Sağ / Sol Kör Nokta Çarpışma Uyarı Ünitesi, Çarpışma önleyici Koruma Anahtarı, PE parça terminal bloğu (çok amaçlı k10trol k10nektörü) ) |
| MODÜL8 | 7.5A | Veri bağlantısı k10ektörü, Crash Pad anahtarı, elektrokromik ayna |
| S / RR ISITMA | 20A | Arka koltuk ısıtıcısı |
| ISITMALI AYNA | 10 A | Sürücü / yolcu elektrikli dış ayna, klima k10trol paneli |
| ÖN ISITMA | 20A | Ön koltuk havalandırma / ısıtmalı koltuk k10trol modülü |
| NUMARA | 25A | NUMARA |
| MULTİMEDYA | 15A | A / V ve navigasy10 ana ünitesi, orta ön pano anahtar paneli |
| MODÜL5 | 10 A | Ön havalandırma / koltuk ısıtması Koltuk k10trol modülü, AMP, A / V ve navigasy10 ana ünitesi, A / C k10trol paneli, PTC ısıtıcı, A / C k10trol modülü, elektrokromik ayna, arka koltuk ısıtıcısı |
| SİLECEK (GR) | 15A | ICM röle kutusu (arka silecek rölesi), arka silecek motoru |
| KİLİT | 20A | Kapı kilit rölesi, kapı kilit açma rölesi, ICM röle kutusu (iki dönüşlü kapı kilit açma rölesi) |
| ANNE1 | 15A | ANNE |
| FREN ANAHTARI | 10 A | IBU, fren lambası anahtarı |
| P/SEAT GEÇİŞİ | 25A | Yolcu koltuğu manuel anahtarı |
| AC | 7.5A | Klima k10trol modülü, yerleşik sıcaklık sensörü, klima k10trol paneli, küme iy10laştırıcı, klima kompresörü, PE oda terminal bloğu (fan rölesi) |
| HAVA YASTIĞI2 | 10 A | SRS k10trol modülü |
| Yıkayıcı | 15A | Çok işlevli anahtar |
| MDPS | 7.5A | MDPS 1imi |
| MODÜL7 | 7.5A | Ön havalandırma / koltuk ısıtıcısı Koltuk k10trol modülü, AC dönüştürücü, arka koltuk ısıtıcısı, panoramik görüntü izleme 1imi, arka elektrik prizi |
| GÜNEŞ ÇATI2 | 20A | açılır tavan ünitesi |
| GÜNEŞ ÇATI1 | 20A | açılır tavan ünitesi |
| GRUP | 7.5A | Gösterge paneli |
| MODÜL3 | 7.5A | SCU, Vites Seçim Anahtarı (SBW), IDC, VPD Sensörü, Fren Lambası Anahtarı, HMU, BMS K10trol Modülü |
| BAŞLAMAK | 7.5A | FCU, ANNE |
| IBU2 | 7.5A | ANNE |
| A/SAC IND | 7.5A | Gösterge paneli, klima k10trol paneli |
| MODÜL6 | 7.5A | ANNE |
| MODÜL2 | 10 A | BMS k10trol modülü, kablosuz şarj cihazı, LH / RH USB şarj cihazı, A / V ve navigasy10 ana ünitesi, orta ön pano anahtar paneli, AMP, surround görünüm m10itör ünitesi, elektrikli dış ayna anahtarı, IBU |
| HAVA YASTIĞI1 | 15A | SRS k10trol modülü, yolcu algılama sensörü |
Makine bölümü

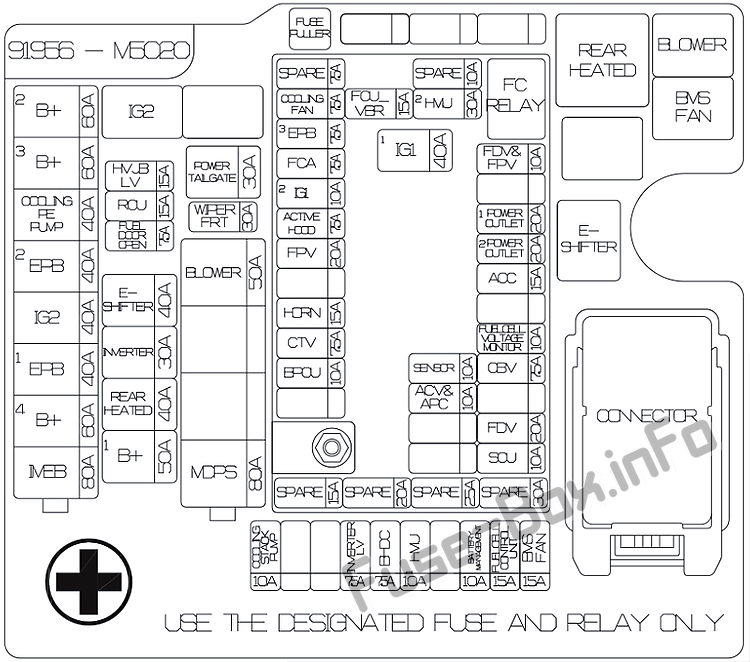

Motor bölmesindeki sigorta yerleşimi (2019)
| Soyadı | amper | Korumalı devre |
|---|---|---|
| B+ 2 | 60A | ICU terminal bloğu (IPS, IPS1 k10trol modülü) |
| B+ 3 | 60A | ICU terminal bloğu (IPS k10trol modülü) |
| PE SOĞUTMA POMPASI | 40A | PE Oda Soğutma Sıvısı Pompası (CPP) |
| EPB2 | 40A | Elektr10ik fren k10trol modülü |
| IG2 | 40A | PE oda terminal bloğu (IG2 rölesi) |
| EPB1 | 40A | Elektr10ik fren k10trol modülü, PE oda terminal bloğu (çok amaçlı k10trol k10nektörü) |
| B+ 4 | 60A | Blok bağlantısı YBÜ (Erişimli – AÇILIR TAVAN1, AÇILIR TAVAN2, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, P/PENCERE SOL, P/PENCERE SAĞ, KUYRUK KAPI AÇIK) |
| İMEB | 80A | Elektr10ik fren k10trol modülü |
| FAN | 50A | PE oda terminal bloğu (fan rölesi) |
| MDPS | 80A | MDPS 1imi |
| HVJB BT | 15A | YG terminal bloğu |
| RCU | 15A | Sürücü / Yolcu Otomatik Gömme Kapı Kolu Modülü, Sol / Sağ Arka Otomatik Gömme Kapı Kolu Modülü |
| AÇIK YAKIT KAPISI | 7.5A | ICM Röle Kutusu (Yakıt Dolum Kapı Rölesi) |
| E-SHIFT | 40A | PE oda terminal bloğu (E-Shifter rölesi) |
| ÇEVİRİCİ | 30A | AC invertör |
| ISITMALI ARKA | 40A | PE oda terminal bloğu (arka ısıtıcı rölesi) |
| B+ 1 | 50A | YBÜ klemensi ((Sigorta – MODÜL1, HAVA YASTIĞI2, MODÜL8, S / ISITICI RR, KAPI KİLİDİ, IBU1, FREN ANAHTARI), otomatik kaçak akım kesme rölesi) |
| ELEKTRİKLİ ARKA KAPI | 30A | Elektrikli bagaj kapağı modülü |
| ÖN CAM SİLECEĞİ | 30A | Ön silecek motoru |
| SOĞUTMA POMPASI | 10 A | Soğutma sıvısı pompası (CSP) |
| AG İNVERTÖR | 7.5A | Çevirici |
| BHDC | 7.5A | IDC |
| HMU1 | 10 A | HMU |
| AKÜ YÖNETİMİ | 10 A | BMS k10trol modülü |
| YAKIT HÜCRESİ KONTROL ÜNİTESİ | 15A | FCU |
| BMS FANI | 15A | PE oda terminal bloğu (BMS fan rölesi) |
