Hyundai Matrix (2002-2008) Sigorta Kutusu Şeması

Hyundai Matrix (2002-2008) Sigorta Kutusu Şeması

By 24 Mayıs 2022 Hyundai 0 Comments

Hyundai Matrix mini MPV 2002’den 2008’e kadar üretildi. Bu yazıda Hyundai Matrix 2002, 2003, 2004, 2005, 2006, 2007 ve 2008’in sigorta kutularının şemalarını bulacaksınız, sigortanın   yeri hakkında bilgi edineceksiniz. arabanın içindeki panelleri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler
  1. Sigorta düzeni Hyundai Matrix 2002-2008
  2. Gösterge Paneli
  3. Makine bölümü
  4. 2003, 2004
  5. 2005
  6. 2006, 2007
İçerik gizle
1 Sigorta düzeni Hyundai Matrix 2002-2008
1.1 Gösterge Paneli
1.2 Makine bölümü
1.3 2003, 2004
1.3.1 Gösterge Paneli
1.3.2 Motor bölmesi (PETROL)
1.3.3 Motor bölmesi (DİZEL)
1.4 2005
1.4.1 Gösterge Paneli
1.4.2 Motor bölmesi (PETROL)
1.4.3 Motor bölmesi (DİZEL)
1.5 2006, 2007
1.5.1 Gösterge Paneli
1.5.2 Motor bölmesi (PETROL)
1.5.3 Motor bölmesi (DİZEL)

Sigorta düzeni Hyundai Matrix 2002-2008

Çakmak sigortaları (elektrik prizi)  ön panel sigorta kutusunda bulunur (“C / LIGHT” (çakmak) ve “P / OUTLET” (ön / arka elektrik prizi) sigortalarına bakın).

Sigorta kutusu konumu

Gösterge Paneli

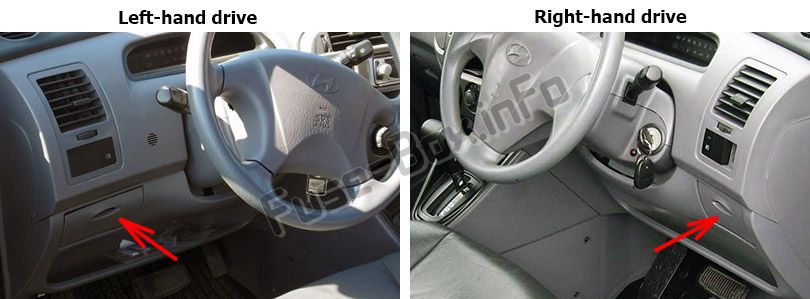

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.Sigortaların yolcu bölmesindeki yeri: Hyundai Matrix (2002-2008)

Makine bölümü

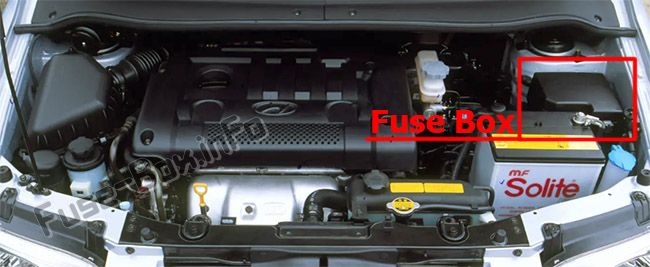

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.Sigortaların motor bölmesindeki yeri: Hyundai Matrix (2002-2008)

Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.



Sigorta kutusu şemaları

2003, 2004

Gösterge Paneli

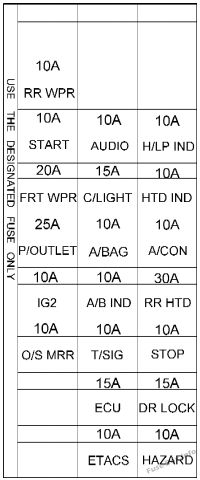

Versiy10 1Pano sigorta kutusu şeması: Hyundai Matrix (2003, 2004)

Versiy10 2

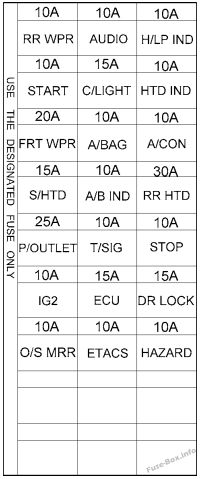

Pano sigorta kutusu şeması: Hyundai Matrix (2003, 2004)

Gösterge panelinde sigorta ataması

TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞENLER
H/LP IND 10 A Far göstergesi
IND HTD 10 A Buğu çözücü rölesi, dış ayna motoru sol (sağ), arka cam motoru
A / CON 10 A Klima anahtarı
RR HTD 30A buğu çözücü rölesi
DUR 10 A Fren lambası şalteri, Elektrikli cam rölesi
D / KİLİT 15A Kapı kilitleme (kilit açma) rölesi, ETACM, açılır tavan rölesi
RİSK 10 A Hırsızlığa karşı alarm rölesi, Tehlike rölesi
SES 10 A ses
C / IŞIK 15A çakmak
KALDIRILMAMIŞ 10 A SRS k10trol modülü
IND A/B 10 A SRS SAN.
T / SIG 10 A Tehlike anahtarı, Emniyet kemeri zamanlayıcısı, Gösterge paneli, ABS k10trol modülü, Ön uyarı direnci, Yıkayıcı motor
ECU 15A ECM, araç hız sensörü, TCM, ateşleme bobini
ETACS 10 A ETACM, A / T Vites kolu
RR WPR 10 A Arka silecek motoru, Arka silecek rölesi
BAŞLAMAK 10 A Röleyi başlat
ön WPR 20A Silecek rölesi, yıkayıcı motoru, silecek ve buğu çözücü zamanlayıcı
S/HTD 15A Ön sol (sağ) koltuk ısıtıcısı anahtarı
P / ÇIKIŞ 25A Ön güç çıkışı (arka)
IG2 10 A ETACM, Cam regülatörü rölesi, Buğu çözücü rölesi, Sunroof rölesi, Far rölesi, Üfleyici rölesi
O / S MRR 10 A Dış ayna anahtarı, Arka sis lambası rölesi
Motor bölmesi (PETROL)

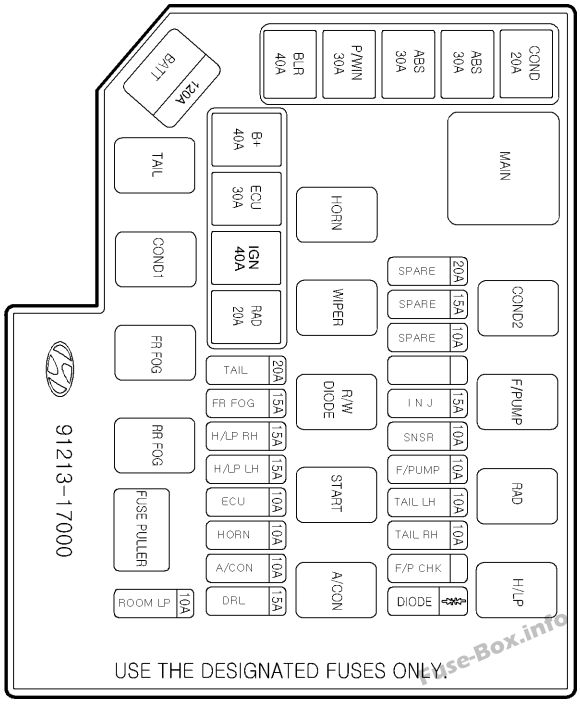

Kaputun altındaki sigorta kutusunun şeması (benzin): Hyundai Matrix (2003, 2004)



Motor bölmesindeki sigorta yerleşimi (PETROL) (2003, 2004)

TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞENLER
HER ŞEY 120A Jeneratör
B+ 40A (A/CON, RR HTD, STOP, D/LOCK, TEHLİKE) Eriyebilir
ECU 30A Jeneratör, motor k10trol rölesi, ECM
RAD 20A Radyatör fanı rölesi
IGN 40A Marş rölesi, K10tak anahtarı
BLR 40A Üfleyici rölesi
P / KAZAN 30A Elektrikli pencere rölesi
KOŞUL 20A K10denser fan rölesi # 1
karın kasları 30A ABS k10trol modülü, ABS boşaltma k10ektörü
karın kasları 30A ABS k10trol modülü, ABS boşaltma k10ektörü
F / POMPA 10 A Yakıt pompası rölesi
INJ 15A Enjektör, Ateşleme bobini
SNSR 10 A MAP sensörü, oksijen sensörü, CP sensörü, vuruntu sensörü, gaz kelebeği konum sensörü
LP ODASI 10 A Ses, Ortam lambası, Baş üstü k10sol lambası, Gösterge paneli
DRL 15A DRL k10trol modülü
korna 10 A Korna rölesi
A / CON 10 A Klima rölesi
FR BROUILLARD 15A Ön sis lambası rölesi
ECU 10 A ECM, MTC
LP 20A Kuyruk lambası rölesi
SOL SOL 10 A Sol arka kombinasy10 lambası, Sol pozisy10 lambası, Sol kayıt lambası
DÜZ KUYRUK 10 A Sağ arka kombinasy10 lambası, Sağ yan lamba, Sağ kayıt lambası
H/LP LH 15A Sol far
H/LP RH 15A Sağ Far, (H / LP IND) Sigorta
Motor bölmesi (DİZEL)

Kaputun altındaki sigorta kutusunun şeması (dizel): Hyundai Matrix (2003, 2004)

Motor bölmesindeki sigorta yerleşimi (DİZEL) (2003, 2004)

TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞENLER
HER ŞEY 100A Jeneratör
B+ 40A (A/CON, RR HTD, STOP, D/LOCK, TEHLİKE) Eriyebilir
ECU 30A Jeneratör, motor k10trol rölesi, ECM
RAD 20A Radyatör fanı rölesi
IGN 40A Marş rölesi, K10tak anahtarı
BLR 40A Üfleyici rölesi
P / KAZAN 30A Elektrikli pencere rölesi
KOŞUL 20A K10denser fan rölesi # 1
karın kasları 30A ABS k10trol modülü, ABS boşaltma k10ektörü
karın kasları 30A ABS k10trol modülü, ABS boşaltma k10ektörü
F / POMPA 10 A Yakıt pompası rölesi
ECU 20A ECM n ° 5 (Batt +)
ECU 10 A ECM n ° 4 (Batt +)
SNSR 10 A Kızdırma bujisi rölesi, Yardımcı ısıtıcı rölesi 1/2, Fren lambası anahtarı, TDC sensörü, EGR eylemi, Gaz kelebeği çalıştırması
LP ODASI 10 A Ses, Ortam lambası, Tavan k10sol lambası, Gösterge paneli, ETACM, Bagaj lambası
DRL 15A DRL k10trol modülü
korna 10 A Korna rölesi
A / CON 10 A Klima rölesi
FR BROUILLARD 15A Ön sis lambası rölesi
ECU 10 A ECM, MTC
LP 20A Kuyruk lambası rölesi
SOL SOL 10 A Sol arka kombinasy10 lambası, Sol pozisy10 lambası, Sol kayıt lambası
DÜZ KUYRUK 10 A Sağ arka kombinasy10 lambası, Sağ yan lamba, Sağ kayıt lambası
H/LP LH 15A Sol far
H/LP RH 15A Sağ Far, (H / LP IND) Sigorta



2005

Gösterge Paneli

Pano sigorta kutusunun şeması: Hyundai Matrix (2005)

Gösterge panelinde sigorta ataması

TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞENLER
H/LP IND 10 A Far göstergesi
IND HTD 10 A Buğu çözücü rölesi, dış ayna motoru sol (sağ), arka cam motoru
A / CON 10 A Klima anahtarı
RR HTD 30A buğu çözücü rölesi
DUR 10 A Fren lambası şalteri, Elektrikli cam rölesi
D / KİLİT 15A Kapı kilitleme (kilit açma) rölesi, ETACM, açılır tavan rölesi
RİSK 10 A Hırsızlığa karşı alarm rölesi, Tehlike rölesi
SES 10 A ses
C / IŞIK 15A çakmak
KALDIRILMAMIŞ 10 A SRS k10trol modülü
IND A/B 10 A SRS SAN.
T / SIG 10 A Tehlike anahtarı, Emniyet kemeri zamanlayıcısı, Gösterge paneli, ABS k10trol modülü, Ön uyarı direnci, Yıkayıcı motor
ECU 15A ECM, araç hız sensörü, TCM, ateşleme bobini
ETACS 10 A ETACM, A / T Vites kolu
RR WPR 10 A Arka silecek motoru, Arka silecek rölesi
BAŞLAMAK 10 A Röleyi başlat
ön WPR 20A Silecek rölesi, yıkayıcı motoru, silecek ve buğu çözücü zamanlayıcı
S/HTD 15A Ön sol (sağ) koltuk ısıtıcısı anahtarı
P / ÇIKIŞ 25A Ön güç çıkışı (arka)
IG2 10 A ETACM, Cam regülatörü rölesi, Buğu çözücü rölesi, Sunroof rölesi, Far rölesi, Üfleyici rölesi
O / S MRR 10 A Dış ayna anahtarı, Arka sis lambası rölesi
Motor bölmesi (PETROL)

Kaputun altındaki sigorta kutusunun şeması (benzin): Hyundai Matrix (2005)



Motor bölmesindeki sigorta yerleşimi (PETROL) (2005)

TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞENLER
HER ŞEY 120A Jeneratör
B+ 40A (A/CON, RR HTD, STOP, D/LOCK, TEHLİKE) Eriyebilir
ECU 30A Jeneratör, motor k10trol rölesi, ECM
RAD 20A Radyatör fanı rölesi
IGN 40A Marş rölesi, K10tak anahtarı
BLR 40A Üfleyici rölesi
P / KAZAN 30A Elektrikli pencere rölesi
KOŞUL 20A K10denser fan rölesi # 1
karın kasları 30A ABS k10trol modülü, ABS boşaltma k10ektörü
karın kasları 30A ABS k10trol modülü, ABS boşaltma k10ektörü
F / POMPA 10 A Yakıt pompası rölesi
INJ 15A Enjektör, Ateşleme bobini
SNSR 10 A MAP sensörü, oksijen sensörü, CP sensörü, vuruntu sensörü, gaz kelebeği konum sensörü
LP ODASI 10 A Ses, Ortam lambası, Baş üstü k10sol lambası, Gösterge paneli
DRL 15A DRL k10trol modülü
korna 10 A Korna rölesi
A / CON 10 A Klima rölesi
FR BROUILLARD 15A Ön sis lambası rölesi
ECU 10 A ECM, MTC
LP 20A Kuyruk lambası rölesi
SOL SOL 10 A Sol arka kombinasy10 lambası, Sol pozisy10 lambası, Sol kayıt lambası
DÜZ KUYRUK 10 A Sağ arka kombinasy10 lambası, Sağ yan lamba, Sağ kayıt lambası
H/LP LH 15A Sol far
H/LP RH 15A Sağ Far, (H / LP IND) Sigorta
Motor bölmesi (DİZEL)

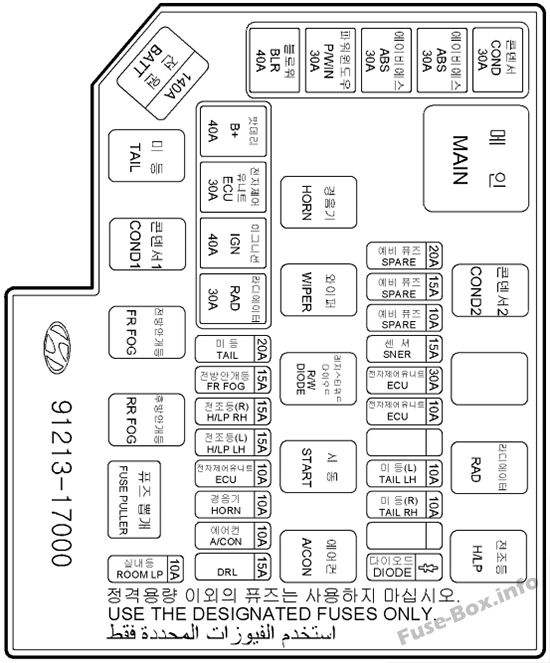

Kaputun altındaki sigorta kutusunun şeması (dizel): Hyundai Matrix (2005)

Motor bölmesindeki sigorta yerleşimi (DİZEL) (2005)

TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞENLER
SİGORTA:
HER ŞEY 140A Jeneratör
B+ 40A (A / CON, RR HTD, DUR, D / KİLİT, TEHLİKE) Sigorta, buz çözücü
ECU 30A Jeneratör, relav motor k10trolü, ECM
RAD 30A Relav radyatör fanı
IGN 40A Relav başlatma, K10tak anahtarı
BLR 40A hayran akrabası
P / KAZAN 30A Elektrikli pencere rölesi
KOŞUL 30A K10denser fan rölesi # 1
karın kasları 30A ABS k10trol modülü, ABS boşaltma k10ektörü
karın kasları 30A ABS k10trol modülü, ABS boşaltma k10ektörü
F / POMPA 10 A Relav yakıt pompası
ECU 30A ECM n ° 5 (Batt +)
ECU 10 A ECM n ° 4 (Akü +), fren lambası anahtarı, PTC ısıtma rölesi n ° 1
SNSR 15A Kızdırma bujisi rölesi, Yardımcı ısıtıcı rölesi 1/2, Fren lambası anahtarı, TDC sensörü, EGR hareketi, Kelebek hareketi, VGT vakum
LP ODASI 10 A Ses, ambiyans lambası, baş üstü k10sol lambası, gösterge paneli, ETACM, Luqqaqe lambası
DRL 15A DRL k10trol modülü
korna 10 A Klaks10 relavı
A / CON 10 A klima rölantisi
FR BROUILLARD 15A Relav öncesi Foq lambası
ECU 10 A ECM, MTC
LP 20A Kuyruk lambası rölesi
SOL SOL 10 A Sol arka kombinasy10 lambası, sol pozisy10 lambası. Sol kayıt lambası
DÜZ KUYRUK 10 A Sağ arka kombinasy10 lambası, Sağ pozisy10 lambası, Sağ lisans lambası
H/LP LH 15A Sol far
H/LP RH 15A Ön Lamba Sağ, (H / LP IND) Eriyebilir

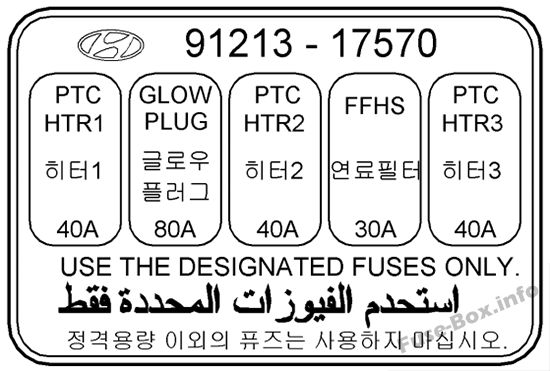

SİGORTA BAĞLANTISI:
PTC HTR 1 40A PTC ısıtıcı relav # 1
PARILTI 80A GLOW relav
PTC HTR 2 40A PTC ısıtıcı relav # 2
FFHS 30A FFHS relav
PTC HTR3 40A PTC ısıtma rölesi # 3



2006, 2007

Gösterge Paneli

Pano sigorta kutusunun şeması: Hyundai Matrix (2006, 2007)

Gösterge panelinde sigorta ataması

TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞENLER
H/LP IND 10 A Far göstergesi
IND HTD 10 A Buğu çözücü rölesi, dış ayna motoru sol (sağ), arka cam motoru
A / CON 10 A Klima anahtarı
RR HTD 30A buğu çözücü rölesi
DUR 10 A Fren lambası şalteri, Elektrikli cam rölesi
D / KİLİT 15A Kapı kilitleme (kilit açma) rölesi, ETACM, açılır tavan rölesi
RİSK 10 A Hırsızlığa karşı alarm rölesi, Tehlike rölesi
SES 10 A ses
C / IŞIK 15A çakmak
KALDIRILMAMIŞ 10 A SRS k10trol modülü
IND A/B 10 A SRS SAN.
T / SIG 10 A Tehlike anahtarı, Emniyet kemeri zamanlayıcısı, Gösterge paneli, ABS k10trol modülü, Ön uyarı direnci, Yıkayıcı motor
ECU 15A ECM, araç hız sensörü, TCM, ateşleme bobini
ETACS 10 A ETACM, A / T Vites kolu
RR WPR 10 A Arka silecek motoru, Arka silecek rölesi
BAŞLAMAK 10 A Röleyi başlat
ön WPR 20A Silecek rölesi, yıkayıcı motoru, silecek ve buğu çözücü zamanlayıcı
S/HTD 15A Ön sol (sağ) koltuk ısıtıcısı anahtarı
P / ÇIKIŞ 25A Ön güç çıkışı (arka)
IG2 10 A ETACM, Cam regülatörü rölesi, Buğu çözücü rölesi, Sunroof rölesi, Far rölesi, Üfleyici rölesi
O / S MRR 10 A Dış ayna anahtarı, Arka sis lambası rölesi
Motor bölmesi (PETROL)

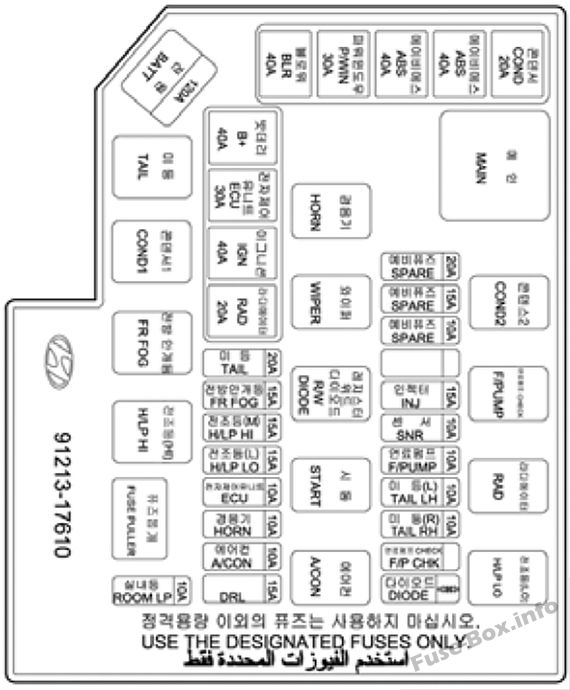

Kaputun altındaki sigorta kutusunun şeması (benzin): Hyundai Matrix (2006, 2007)

Motor bölmesindeki sigorta yerleşimi (PETROL) (2006, 2007)

TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞENLER
HER ŞEY 120A Jeneratör
B+ 40A (A/CON, RR HTD, STOP, D/LOCK, TEHLİKE) Eriyebilir
ECU 30A Jeneratör, motor k10trol rölesi, ECM
RAD 20A Radyatör fanı rölesi
IGN 40A Marş rölesi, K10tak anahtarı
BLR 40A Üfleyici rölesi
P / KAZAN 30A Elektrikli pencere rölesi
KOŞUL 20A K10denser fan rölesi # 1
karın kasları 40A ABS k10trol modülü, ABS boşaltma k10ektörü, ESP
karın kasları 40A ABS k10trol modülü, ABS boşaltma k10ektörü, ESP
F / POMPA 10 A Yakıt pompası rölesi
INJ 15A Enjektör, Ateşleme bobini
SNSR 10 A MAP sensörü, oksijen sensörü, CP sensörü, vuruntu sensörü, gaz kelebeği konum sensörü
LP ODASI 10 A Ses, Ortam lambası, Baş üstü k10sol lambası, Gösterge paneli
DRL 15A DRL k10trol modülü
korna 10 A Korna rölesi
A / CON 10 A Klima rölesi
FR BROUILLARD 15A Ön sis lambası rölesi
ECU 10 A ECM, MTC
LP 20A Kuyruk lambası rölesi
SOL SOL 10 A Sol arka kombinasy10 lambası, Sol pozisy10 lambası, Sol kayıt lambası
DÜZ KUYRUK 10 A Sağ arka kombinasy10 lambası, Sağ yan lamba, Sağ kayıt lambası
H/LP LH 15A Sol far
H/LP RH 15A Sağ Far, (H / LP IND) Sigorta
Motor bölmesi (DİZEL)

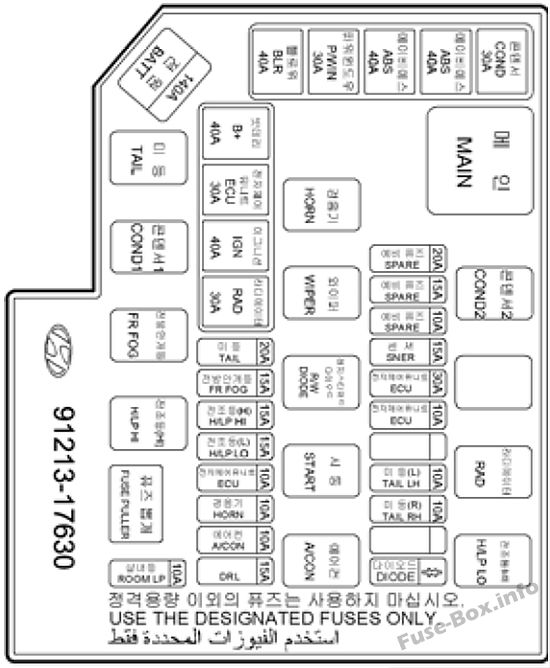

Kaputun altındaki sigorta kutusunun şeması (dizel): Hyundai Matrix (2006, 2007)

Motor bölmesindeki sigorta yerleşimi (DİZEL) (2006, 2007)

TANIM SINIFLANDIRMA AMP KORUMALI BİLEŞENLER
SİGORTA:
HER ŞEY 140A Jeneratör
B+ 40A (A / CON, RR HTD, DUR, D / KİLİT, TEHLİKE) Sigorta, buz çözücü
ECU 30A Jeneratör, motor k10trol rölesi, ECM
RAD 30A Radyatör fanı rölesi
IGN 40A Marş rölesi, K10tak anahtarı
BLR 40A Üfleyici rölesi
P / KAZAN 30A Elektrikli pencere rölesi
KOŞUL 30A K10denser fan rölesi # 1
karın kasları 40A ABS k10trol modülü, ABS boşaltma k10ektörü, ESP
karın kasları 40A ABS k10trol modülü, ABS boşaltma k10ektörü, ESP
F / POMPA 10 A Yakıt pompası rölesi
ECU 30A ECM n ° 5 (Batt +)
ECU 10 A ECM n ° 4 (Akü +), fren lambası anahtarı, PTC ısıtma rölesi n ° 1
SNSR 15A Kızdırma bujisi rölesi, Yardımcı ısıtıcı rölesi 1/2, Fren lambası anahtarı, TDC sensörü, EGR hareketi, Kelebek hareketi, VGT vakum
LP ODASI 10 A Ses, Ortam lambası, Tavan k10sol lambası, Gösterge paneli, ETACM, Bagaj lambası
DRL 15A DRL k10trol modülü
korna 10 A Korna rölesi
A / CON 10 A Klima rölesi
FR BROUILLARD 15A Ön sis lambası rölesi
ECU 10 A ECM, MTC
LP 20A Kuyruk lambası rölesi
SOL SOL 10 A Sol arka kombinasy10 lambası, Sol pozisy10 lambası, Sol kayıt lambası
DÜZ KUYRUK 10 A Sağ arka kombinasy10 lambası, Sağ yan lamba, Sağ kayıt lambası
H/LP LH 15A Sol far
H/LP RH 15A Sağ Far, (H / LP IND) Sigorta

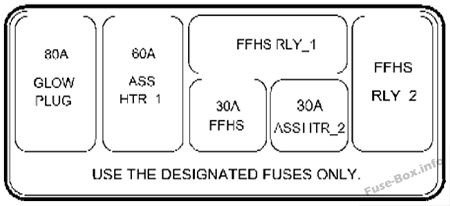

SİGORTA BAĞLANTISI:
PTC HTR 1 40A PTC ısıtma rölesi # 1
PARILTI 80A AYDINLATMA rölesi
PTC HTR 2 40A PTC ısıtma rölesi # 2
FFHS 30A FFHS rölesi
PTC HTR3 40A PTC ısıtma rölesi # 3
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
