Hyundai ix35 (2010-2015) Sigorta Kutusu Şeması

Kompakt crossover Hyundai ix35, 2010’dan 2015’e kadar üretildi. Bu makalede, Hyundai ix35 2010, 2011, 2012, 2013, 2014 ve 2015’in sigorta kutularının şemalarını bulacaksınız, sigorta panellerinin yeri hakkında bilgi edinin. arabanın içinde ve her 1 sigortanın atamasını öğrenin (sigortaların düzeni).

İçindekiler

Hyundai ix35 2010-2015 sigorta düzeni
Gösterge Paneli
Makine bölümü

İçerik gizle

1 Hyundai ix35 2010-2015 sigorta düzeni

1.1 Gösterge Paneli

1.2 Makine bölümü

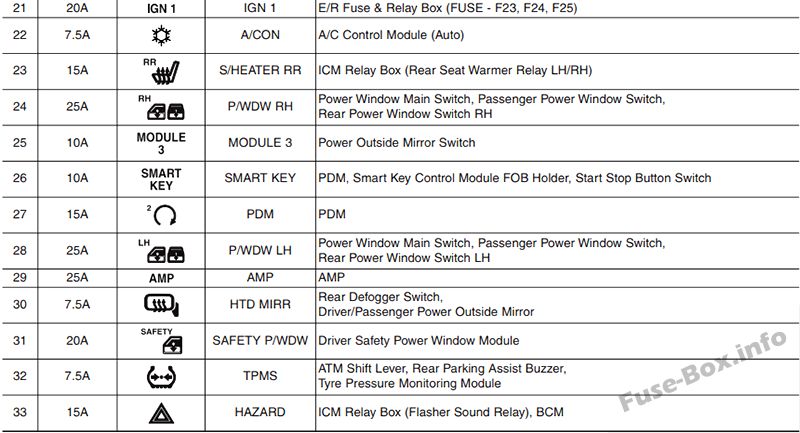

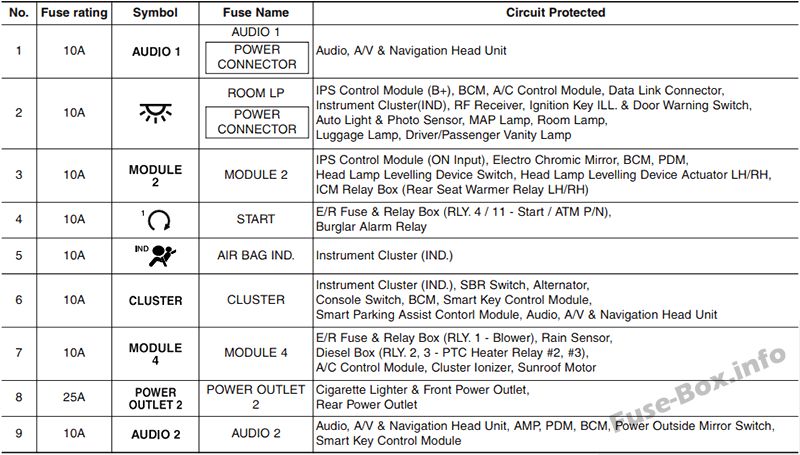

1.2.1 Gösterge tablosundaki sigorta ataması (2010)

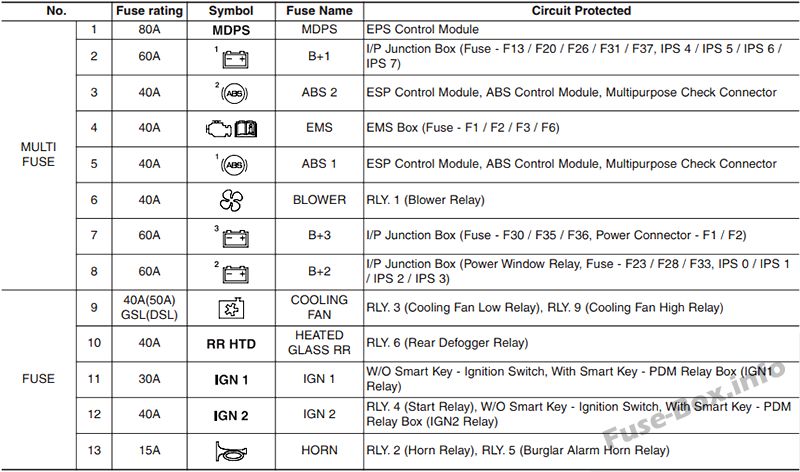

1.2.2 Motor bölmesindeki sigorta yerleşimi (2010)

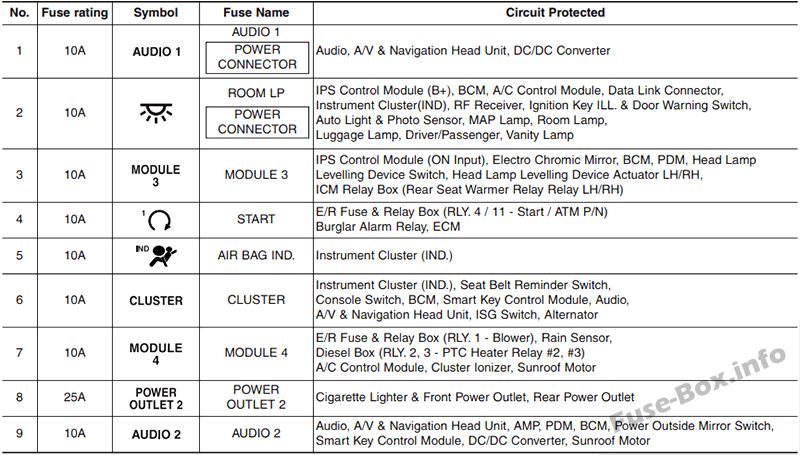

1.2.3 Gösterge tablosundaki sigorta ataması (2011)

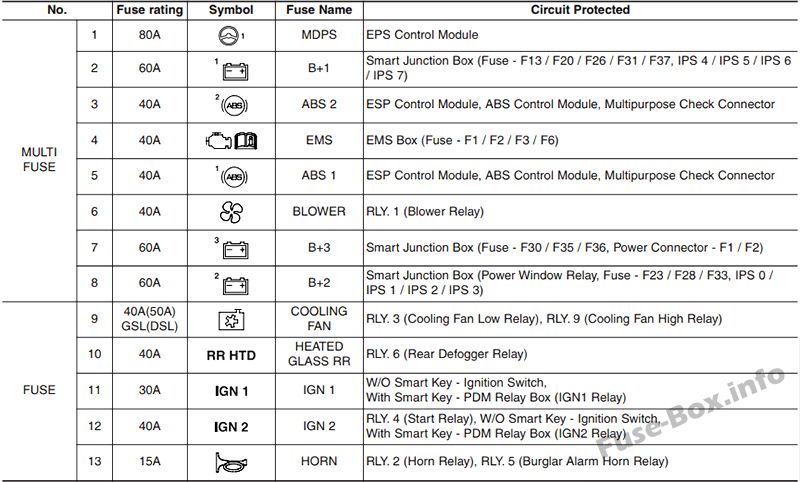

1.2.4 Motor bölmesindeki sigorta yerleşimi (2011)

1.2.5 Gösterge tablosundaki sigorta ataması (2014, 2015)

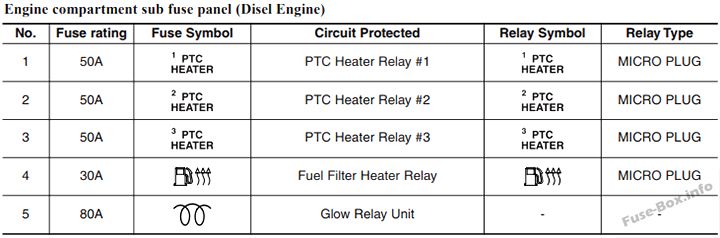

1.2.6 Motor bölmesindeki sigorta yerleşimi (2014, 2015)

Hyundai ix35 2010-2015 sigorta düzeni

Çakmak sigortaları (elektrik prizi) ön panel sigorta kutusunda bulunur (“GÜÇ ÇIKIŞI 1” ve “GÜÇ ÇIKIŞI 2” sigortalarına bakın).

Sigorta kutusu konumu

Gösterge Paneli

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

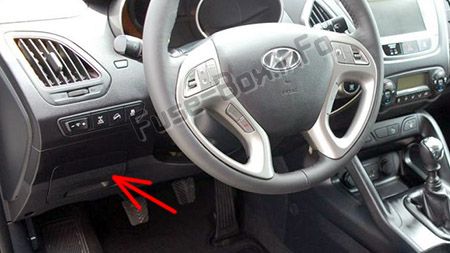

Soldan direksiy10lu araçlar Sigortaların yolcu bölmesindeki yeri (LHD): Hyundai ix35 (2010-2015)

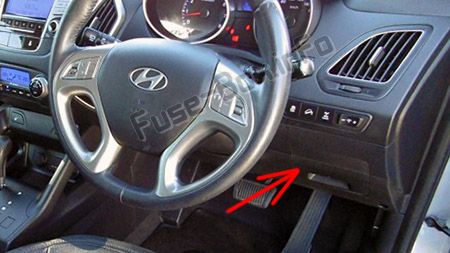

Sağdan direksiy10lu araçlar Sigortaların yolcu bölmesindeki yeri (RHD): Hyundai ix35 (2010-2015)

Makine bölümü

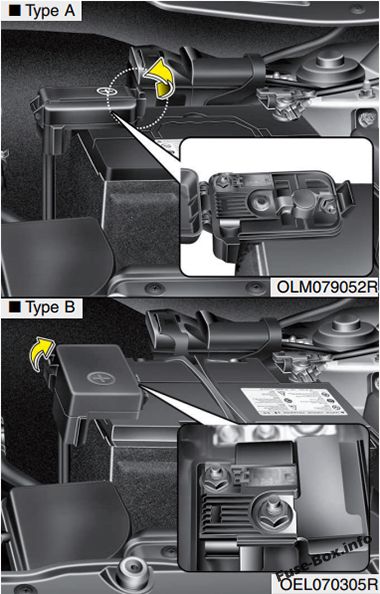

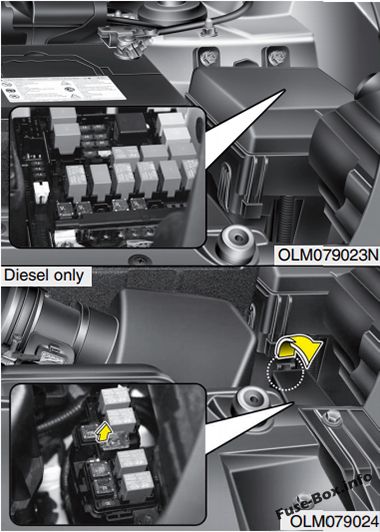

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

Benzinli motor

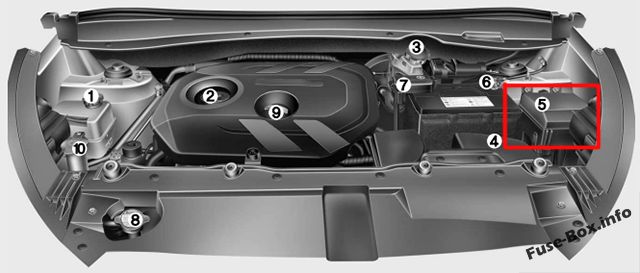

Sigortaların motor bölmesindeki yeri (benzin): Hyundai ix35 (2010-2015)

Dizel motor

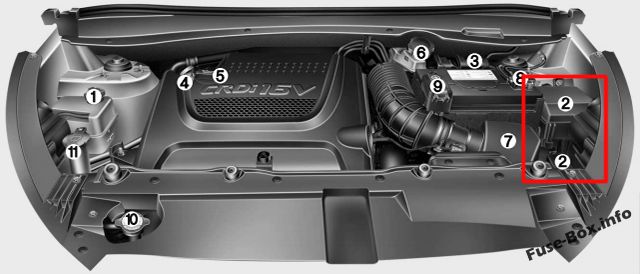

Sigortaların motor bölmesindeki yeri (dizel): Hyundai ix35 (2010-2015)

Eriyebilir anapara

Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
