Hyundai ix20 (2011-2019) Sigorta Kutusu Şeması

Mini minivan Hyundai ix20 2011’den 2019’a kadar üretildi. Bu yazıda Hyundai ix20 2011, 2012, 2013, 2014, 2015, 2016 ve 2017’nin sigorta kutularının şemalarını bulacaksınız, sigortanın yeri hakkında bilgi alın arabanın içindeki panelleri ve her 1 sigortanın atamasını (sigortaların düzenlenmesi) öğrenin.

İçindekiler

Sigorta düzeni Hyundai ix20 2011-2019
Gösterge Paneli
Makine bölümü

İçerik gizle

1 Sigorta düzeni Hyundai ix20 2011-2019

1.1 Gösterge Paneli

1.2 Makine bölümü

1.2.1 Gösterge tablosuna sigorta tahsisi (2011-2016)

1.2.2 Motor bölmesindeki sigorta yerleşimi (2011-2016)

1.2.3 Motor bölmesi ikincil sigorta paneli (dizel motor) (2011-2016)

1.2.4 Gösterge tablosundaki sigorta ataması (2017)

1.2.5 Motor bölmesindeki sigorta yerleşimi (2017)

1.2.6 Motor bölmesi ikincil sigorta paneli (dizel motor) (2017)

Sigorta düzeni Hyundai ix20 2011-2019

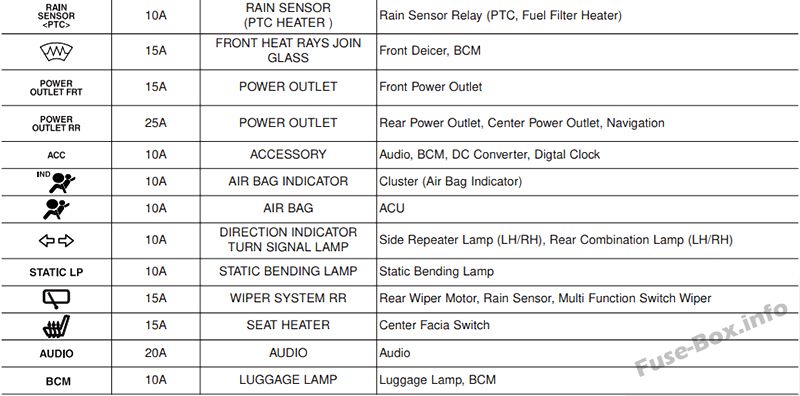

Hyundai ix20’nin çakmak (elektrik prizi) sigortaları, ön paneldeki sigorta kutusunda bulunur (“POWER OUTLET FRT” (ön priz) ve “POWER OUTLET RR” (arka ve merkezi elektrik prizleri) sigortalarına bakın).

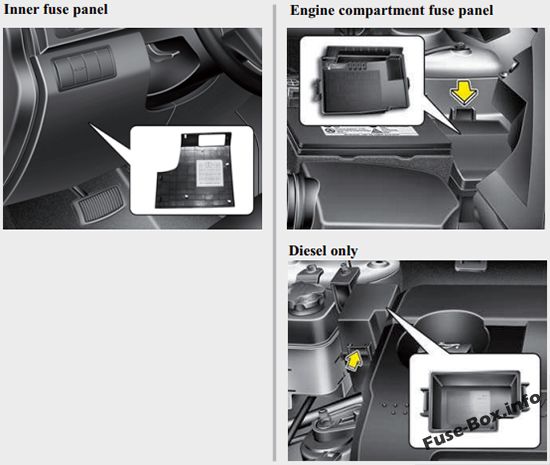

Sigorta kutusu konumu

Gösterge Paneli

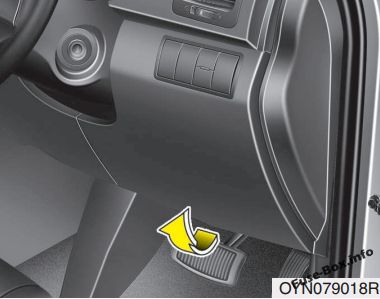

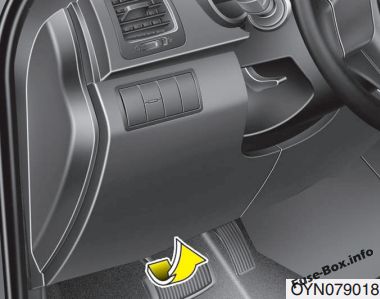

Sigorta kutusu, panelin arkasındaki ön panelin sürücü tarafında bulunur.

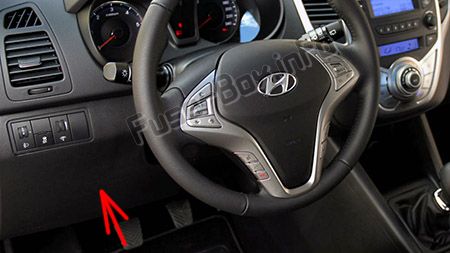

Soldan direksiy10lu araçlar Sigortaların yolcu bölmesindeki yeri (LHD): Hyundai ix20 (2011-2018)

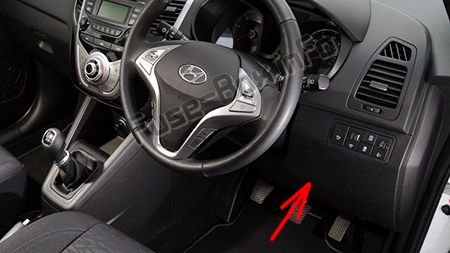

Sağdan direksiy10lu araçlar Sigortaların yolcu bölmesindeki yeri (RHD): Hyundai ix20 (2011-2018)

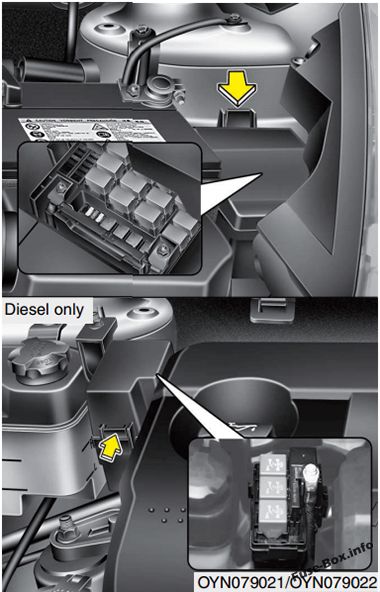

Makine bölümü

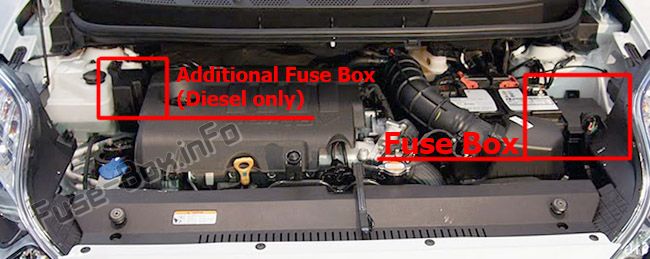

Sigortaların motor bölmesindeki yeri: Hyundai ix20 (2011-2018)

Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.

2011, 2012, 2013, 2014, 2015, 2016

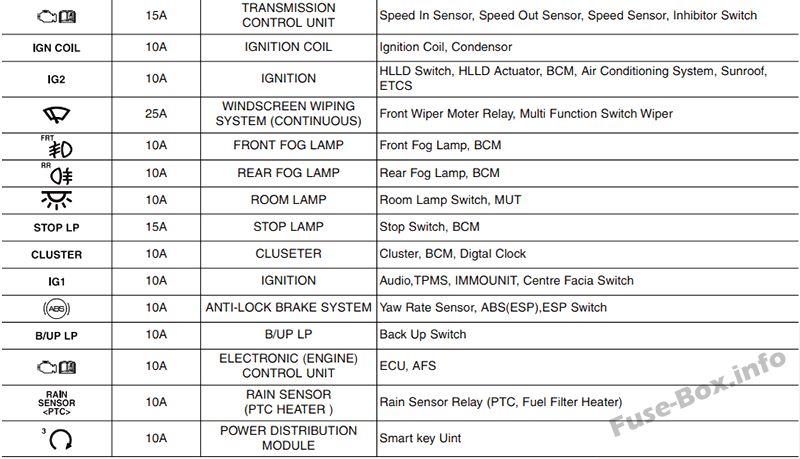

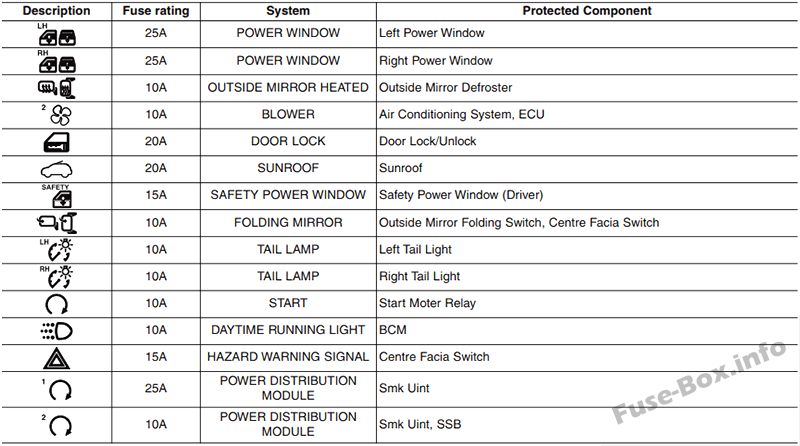

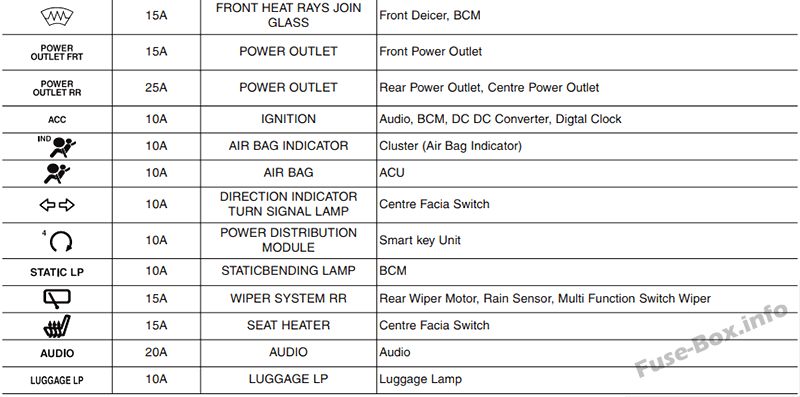

Gösterge tablosuna sigorta tahsisi (2011-2016)

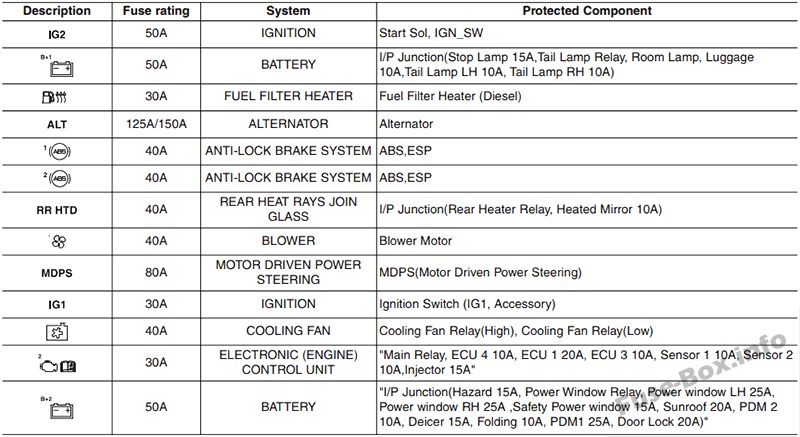

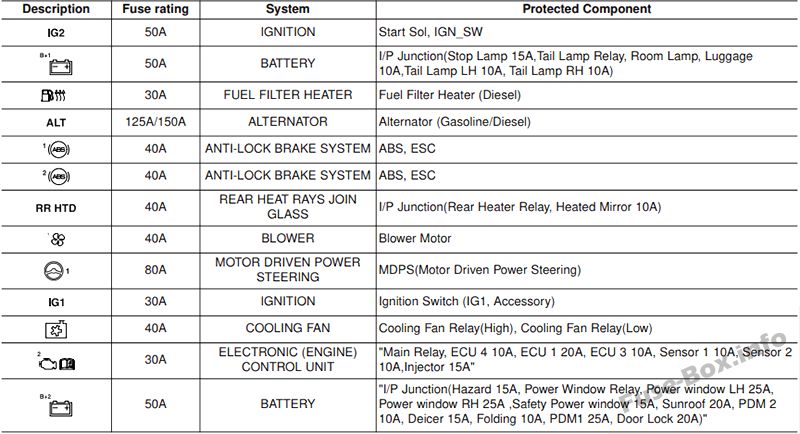

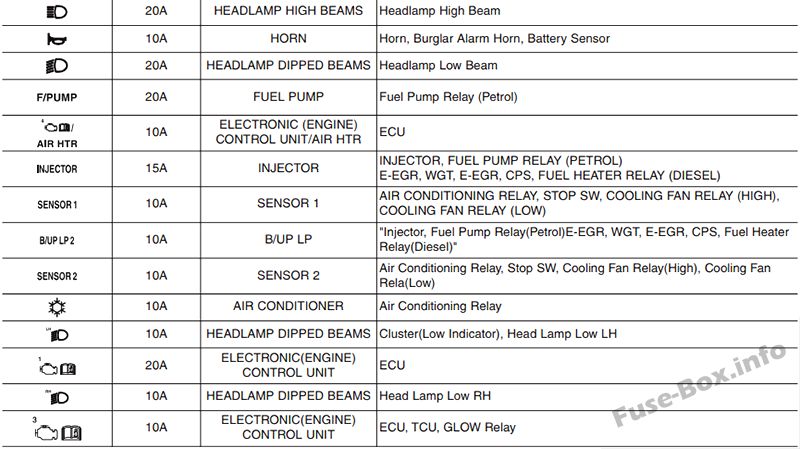

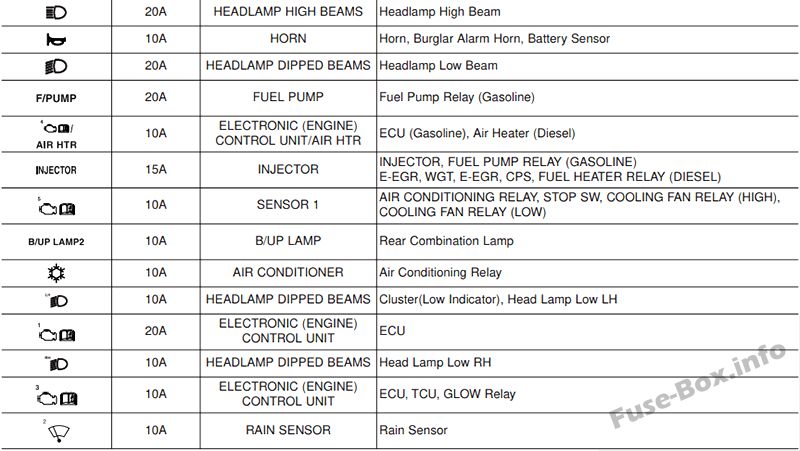

Motor bölmesindeki sigorta yerleşimi (2011-2016)

Motor bölmesi ikincil sigorta paneli (dizel motor) (2011-2016)

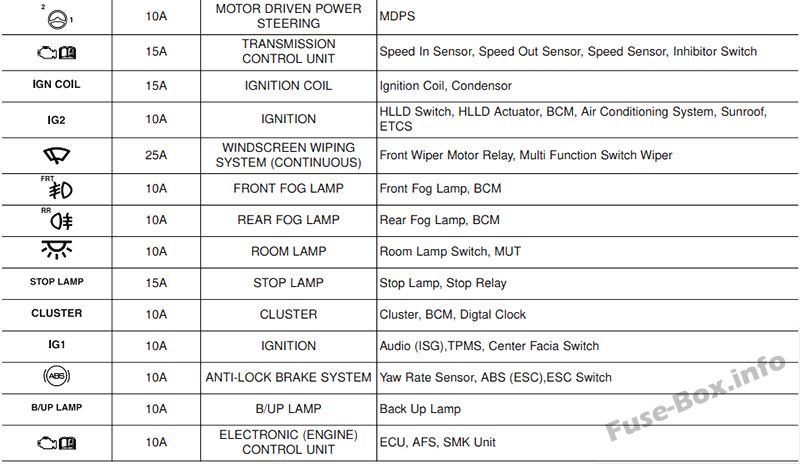

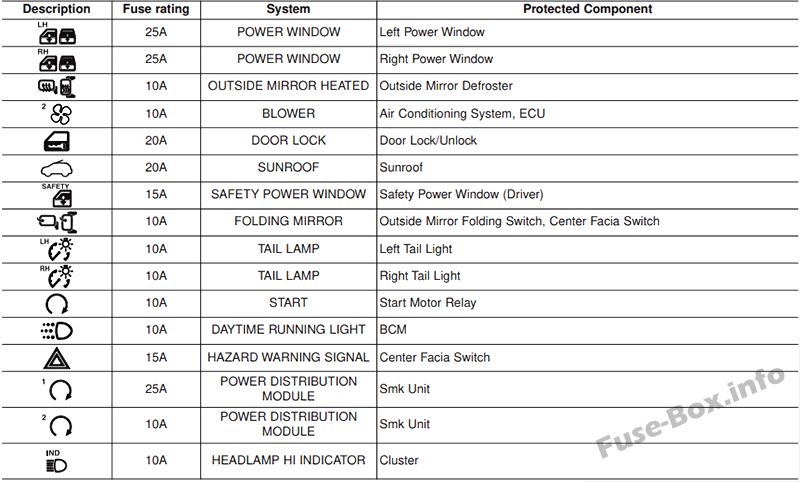

2017
