Hyundai i40, 2012’den bugüne kadar mevcuttur. Bu yazımızda Hyundai i40 2012, 2013, 2014, 2015 ve 2016 sigorta kutusu şemalarını , araç içindeki sigorta panolarının yeri ve her 1 sigortanın (sigortaların düzeni) ve rölelerin ataması hakkında bilgi edineceksiniz.
Hyundai i40 2012-2018 sigorta düzeni
Hyundai i40’ın çakmak (elektrik prizi) sigortaları, gösterge paneli sigortasında # 1 “GÜÇ ÇIKIŞI 2” (k10sol prizi, arka elektrik prizi) ve # 6 “GÜÇ ÇIKIŞI 1” (elektrik prizi akımı) sigortasıdır. Kutu.
Gösterge Paneli

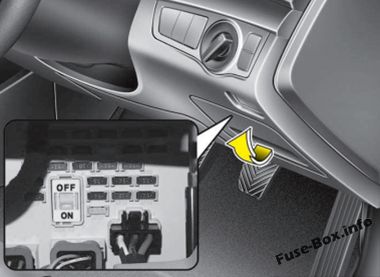

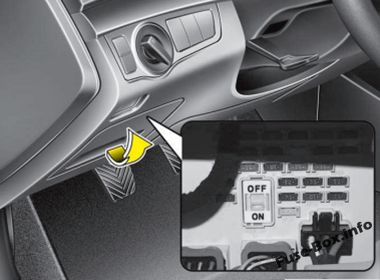

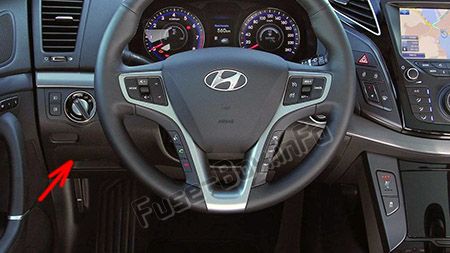

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.
Soldan direksiy10lu araçlar

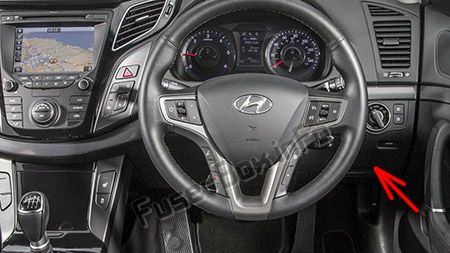

Sağdan direksiy10lu araçlar
Makine bölümü

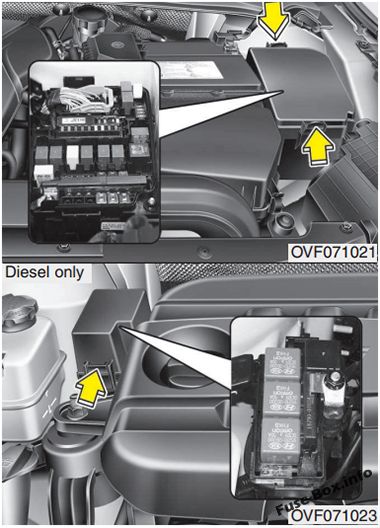

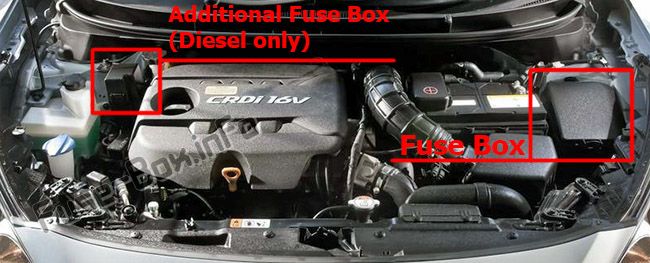

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

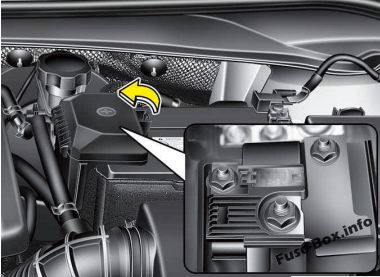

Eriyebilir anapara
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
2012, 2013, 2014

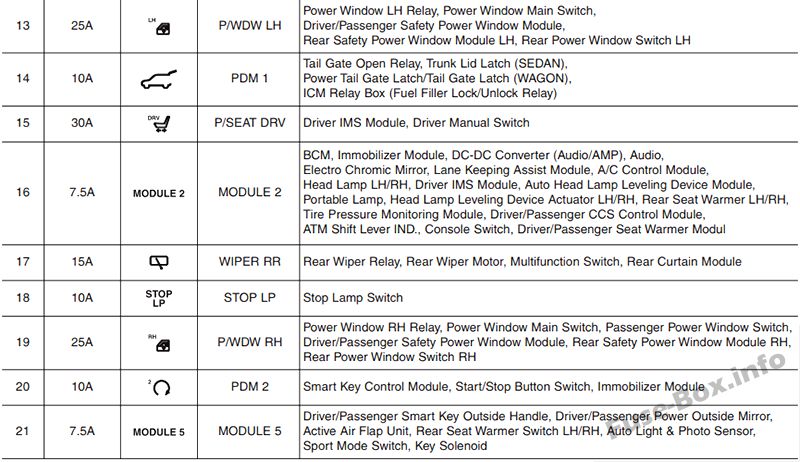

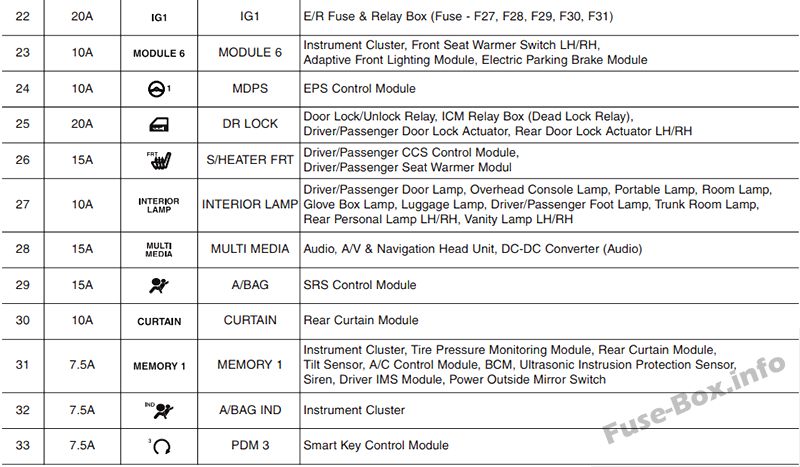

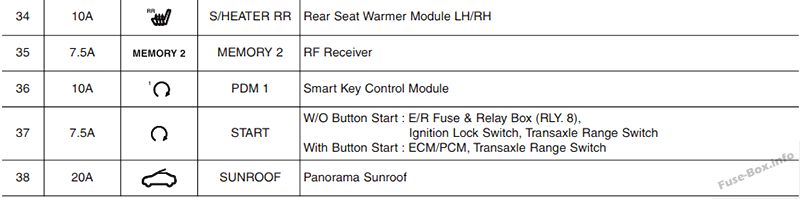

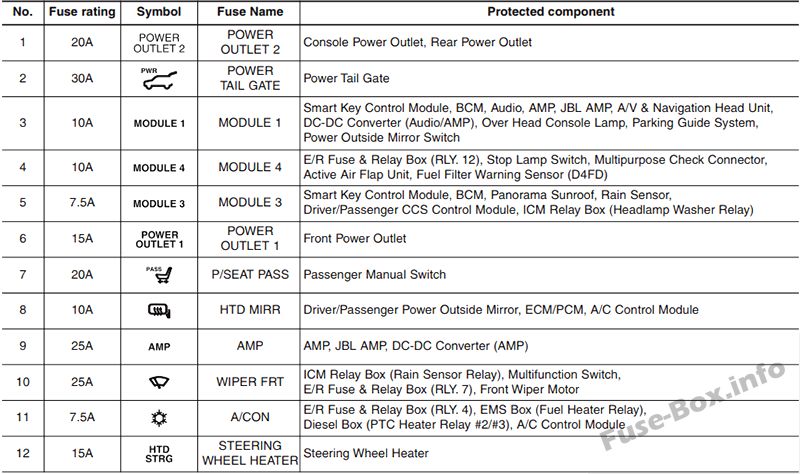

Gösterge tablosundaki sigorta ataması (2012, 2013, 2014)

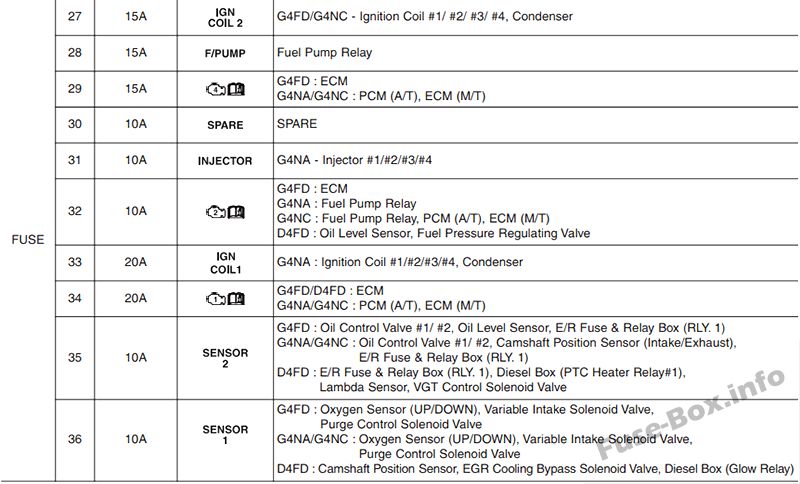

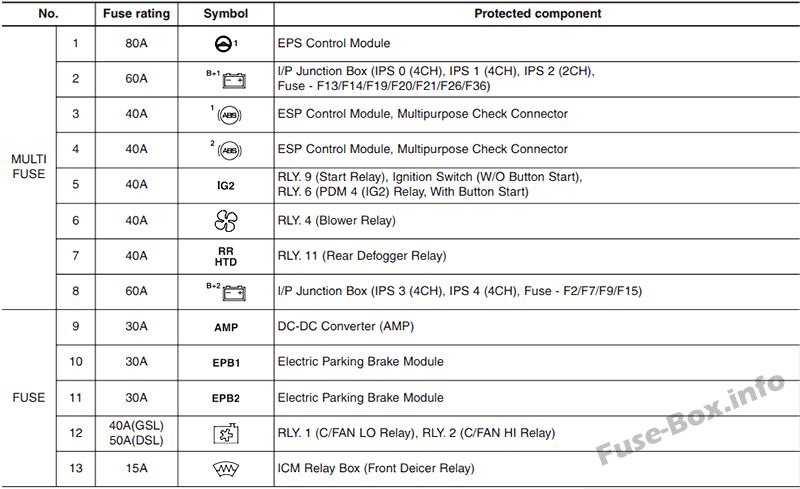

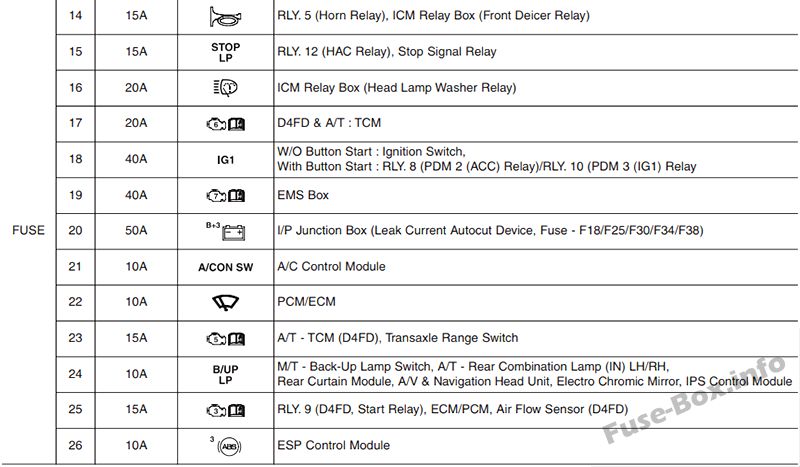

Motor bölmesindeki sigorta yerleşimi (2012, 2013, 2014)

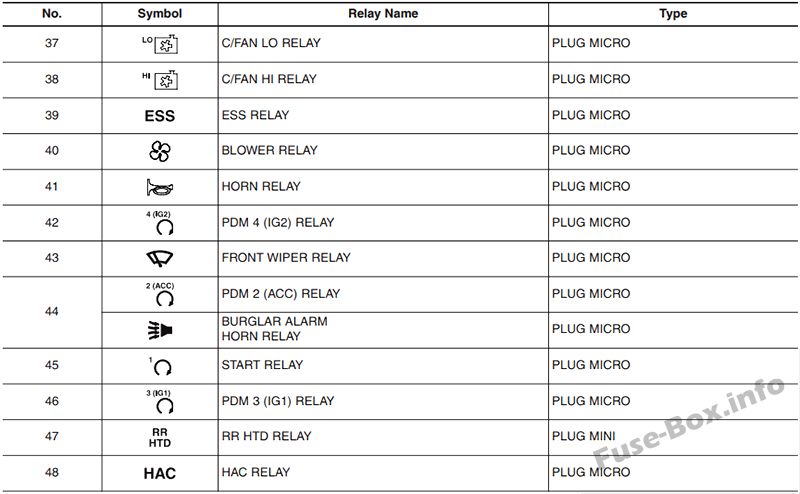

Röle ataması (2012, 2013, 2014)

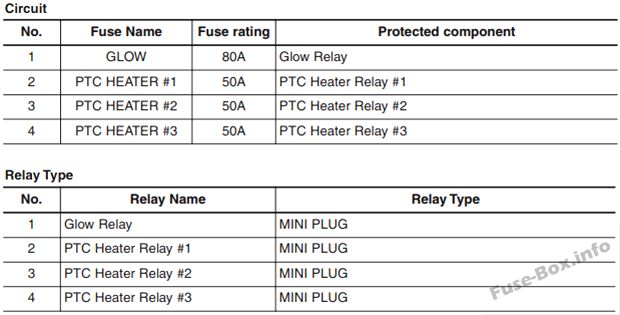

Motor bölmesi ikincil sigorta paneli (dizel motor) (2012, 2013, 2014)
2015, 2016
Gösterge Paneli

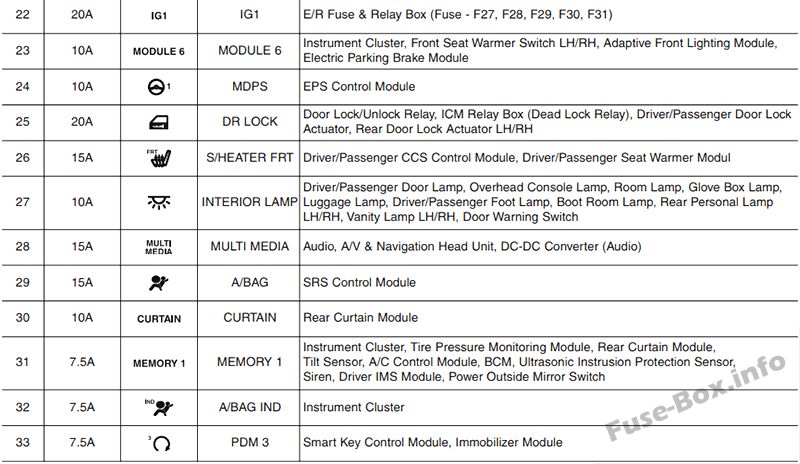

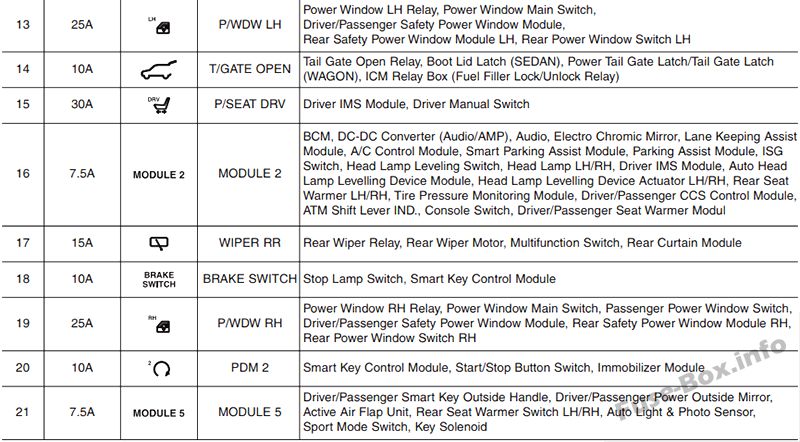

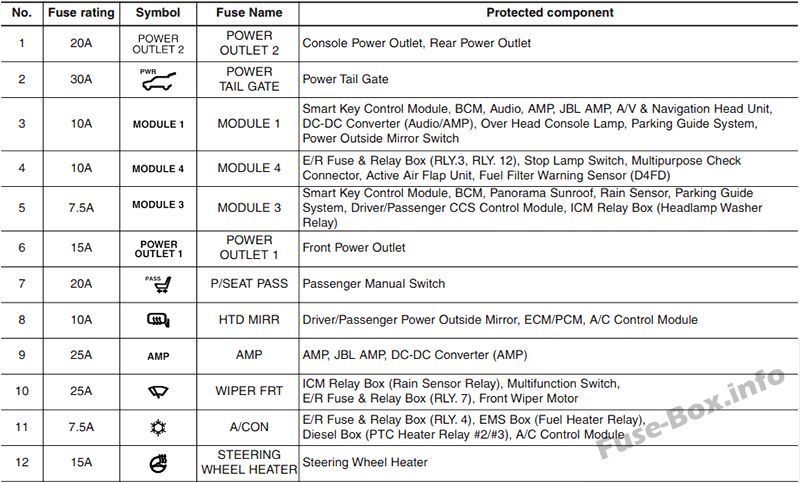

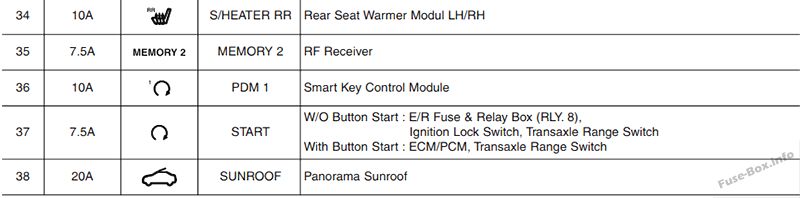

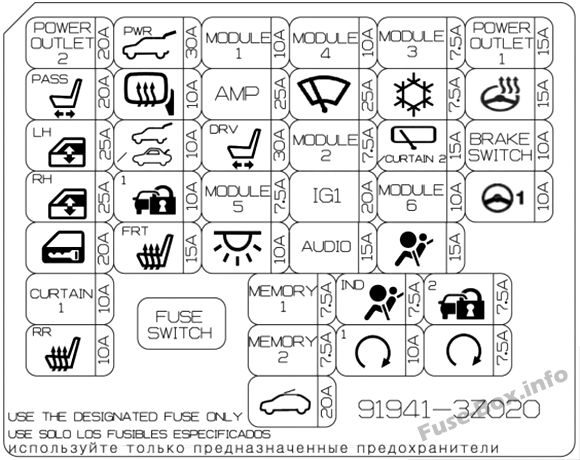

Gösterge tablosundaki sigorta ataması (2015, 2016)
Makine bölümü

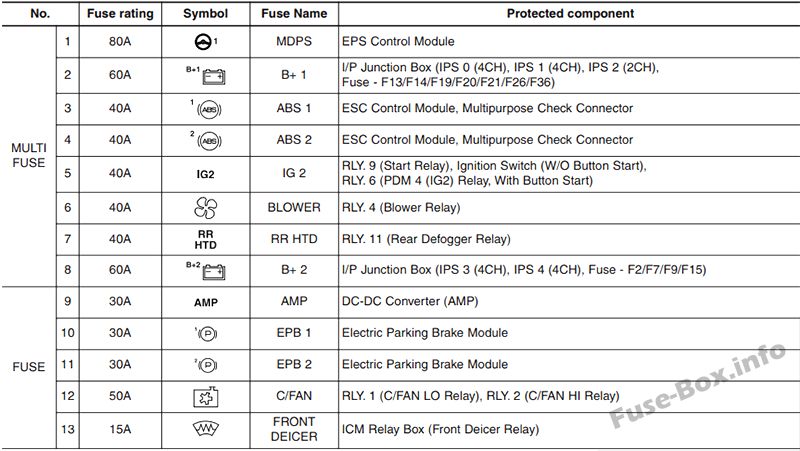

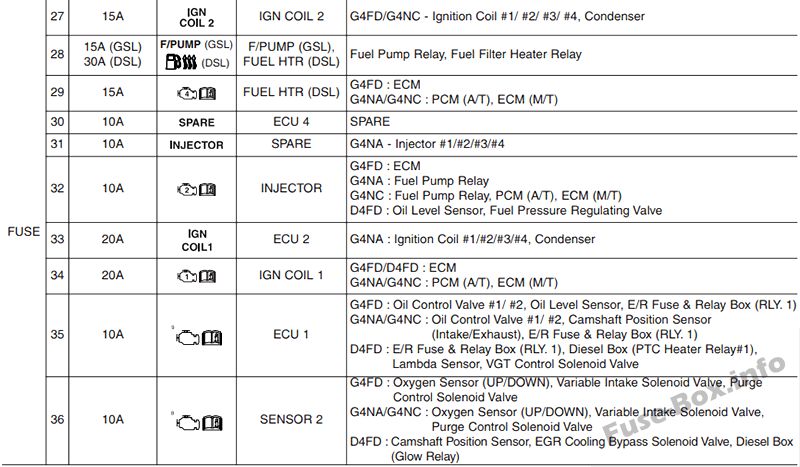

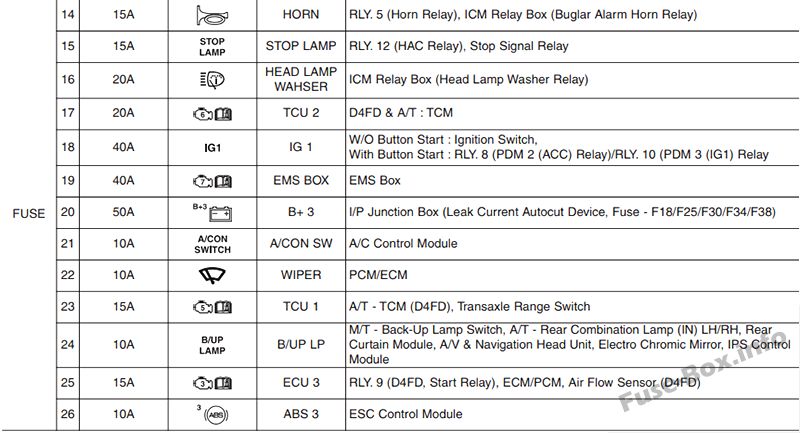

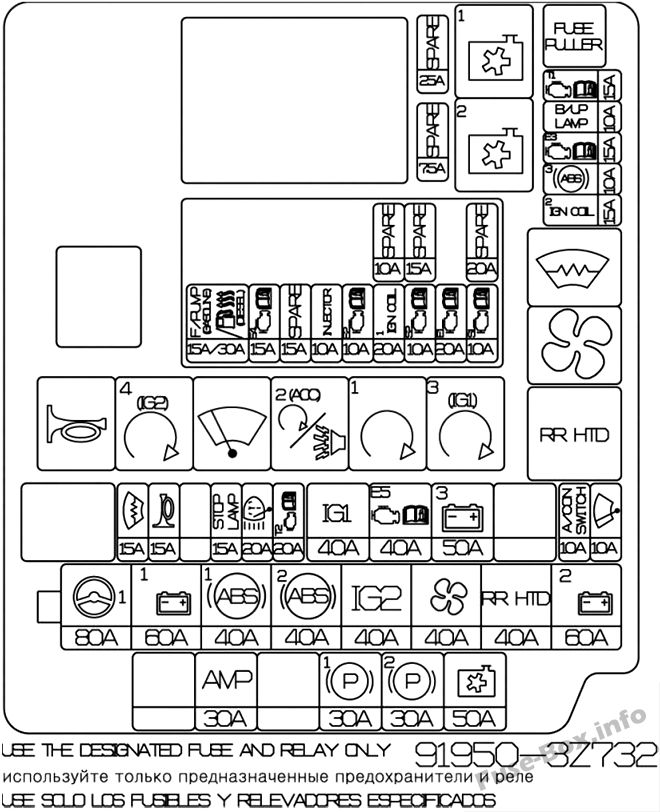

Motor bölmesindeki sigorta yerleşimi (2015, 2016)

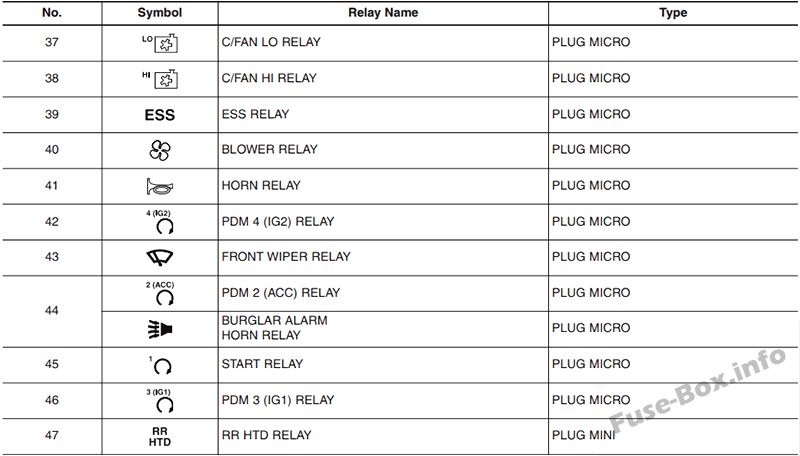

Röle ataması (2015, 2016)

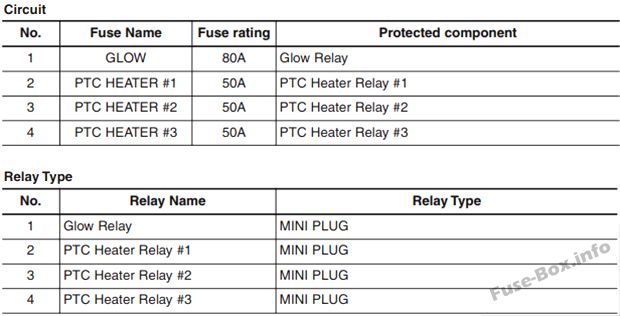

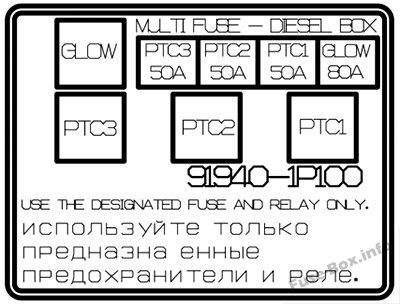

Motor bölmesi ikincil sigorta paneli (dizel motor) (2015, 2016)
