Bu yazıda, 2018’den günümüze kadar mevcut olan üçüncü nesil Hyundai i30’u (PD) ele alıyoruz. Burada Hyundai i30 2018 ve 2019’un sigorta kutularının şemalarını , sigorta panellerinin araç içindeki konumu ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atanması hakkında bilgileri bulacaksınız .
Sigorta düzeni Hyundai i30 2018-2019 …
Hyundai i30’un çakmak sigortaları (soket) gösterge panelindeki sigorta kutusunda (bkz. 3” Arka güç soketi 1) ve “POWER OUTLET 2” (ön güç soketi)).
Gösterge Paneli
Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.
Soldan direksiy10lu araçlar

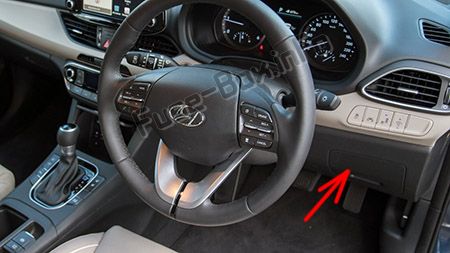

Sağdan direksiy10lu araçlar
Makine bölümü

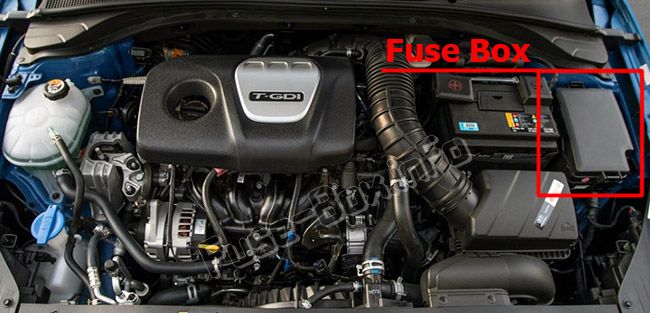

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
2018
Gösterge Paneli

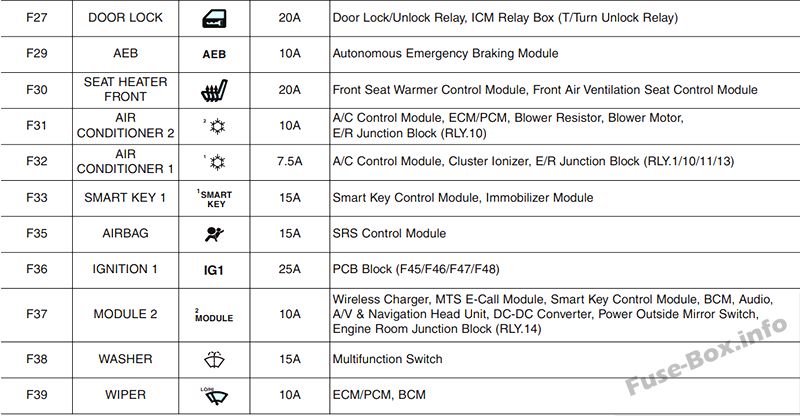

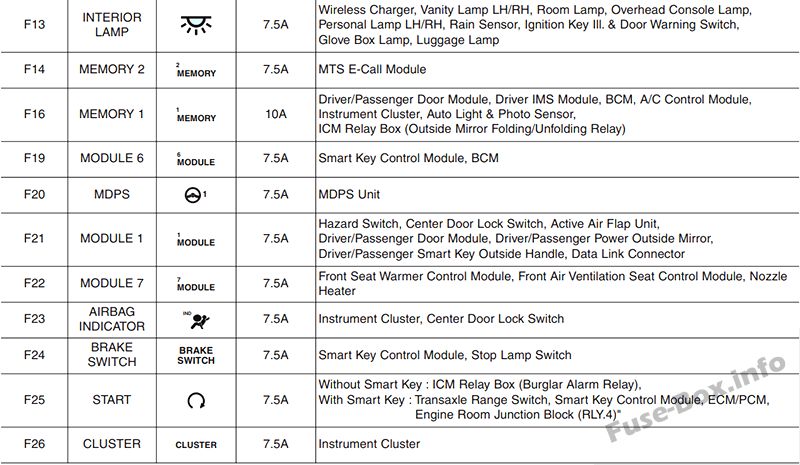

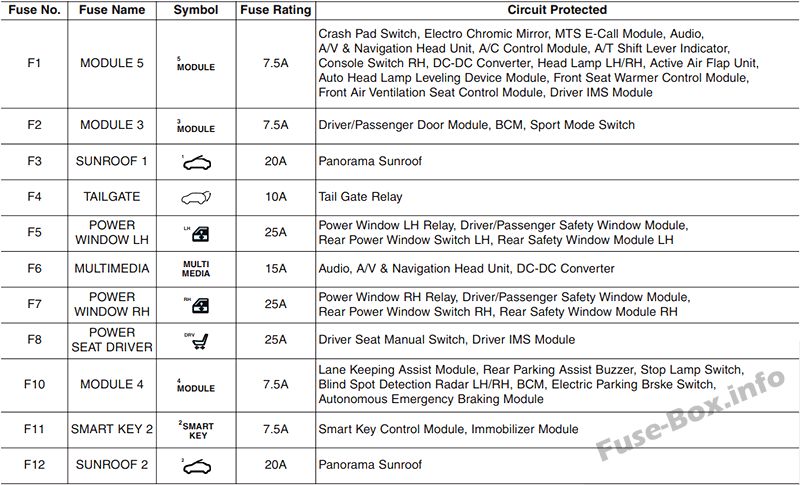

Gösterge tablosundaki sigorta ataması (2018)
![]()
” alt=”” width=”800″ height=”145″ data-src=”https://fuse-box.info/wp-content/uploads/2018/04/Hyundai-i30-PD-2018-.. _18int_4-1.jpg” data-srcset=”https://fuse-box.info/wp-content/uploads/2018/04/Hyundai-i30-PD-2018-.._18int_4-1.jpg 800w, https: //fuse-box.info/wp-content/uploads/2018/04/Hyundai-i30-PD-2018-.._18int_4-1-300×54.jpg 300w, https://fuse-box.info/wp-content /uploads/2018/04/Hyundai-i30-PD-2018-.._18int_4-1-768×139.jpg 768w” data-sizes=”(max-width: 800px) 100vw, 800px” />
Makine bölümü

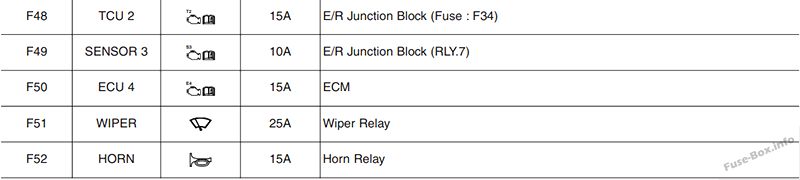

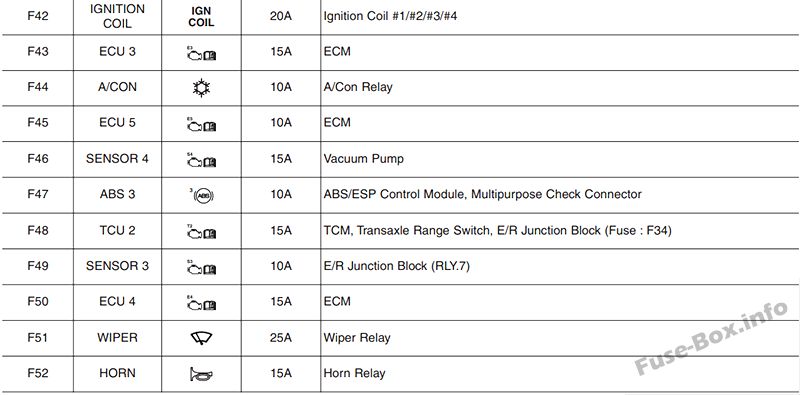

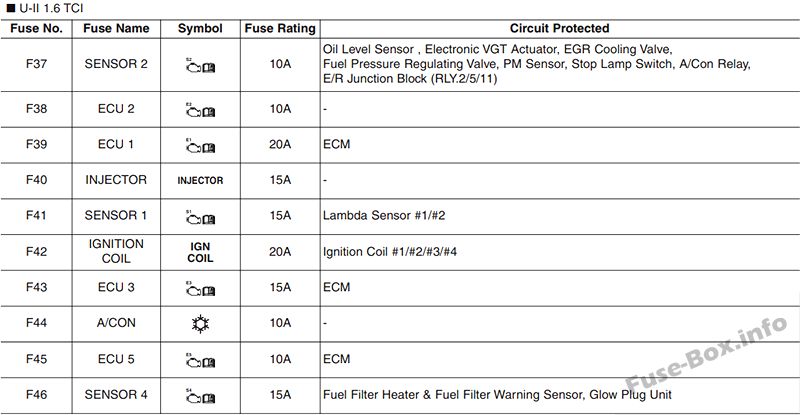

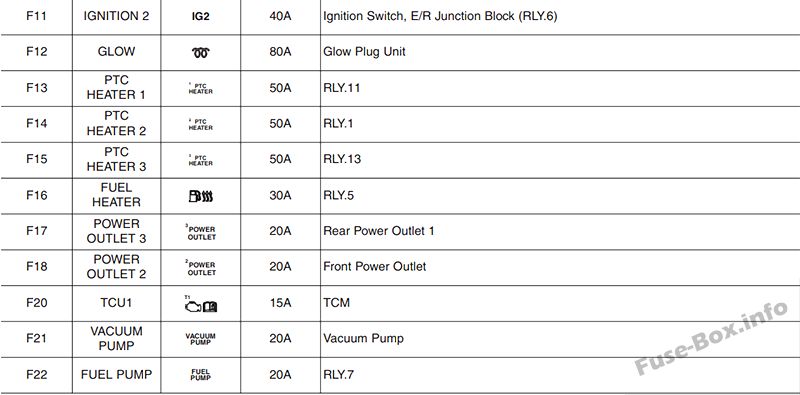

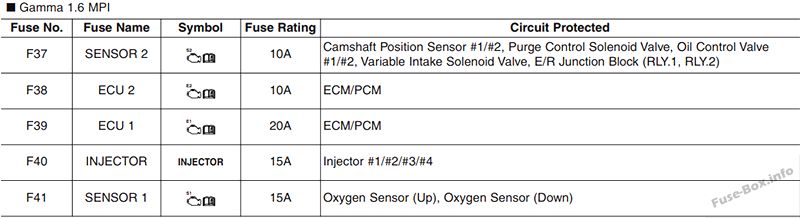

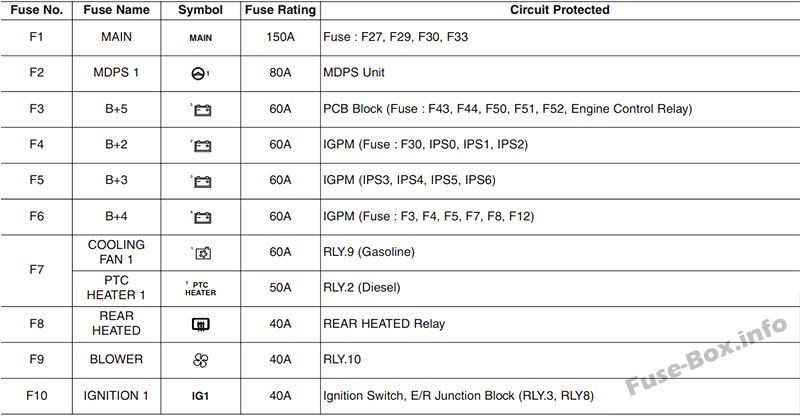

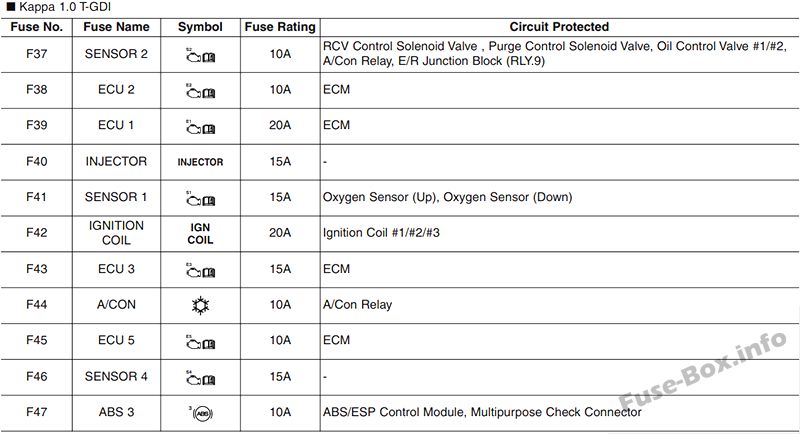

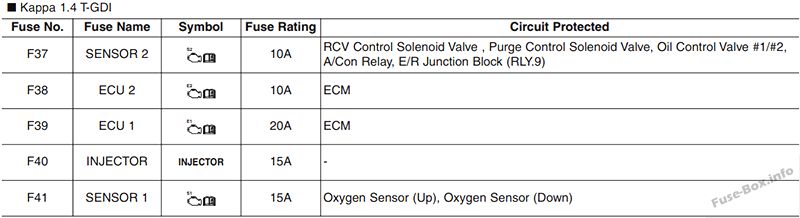

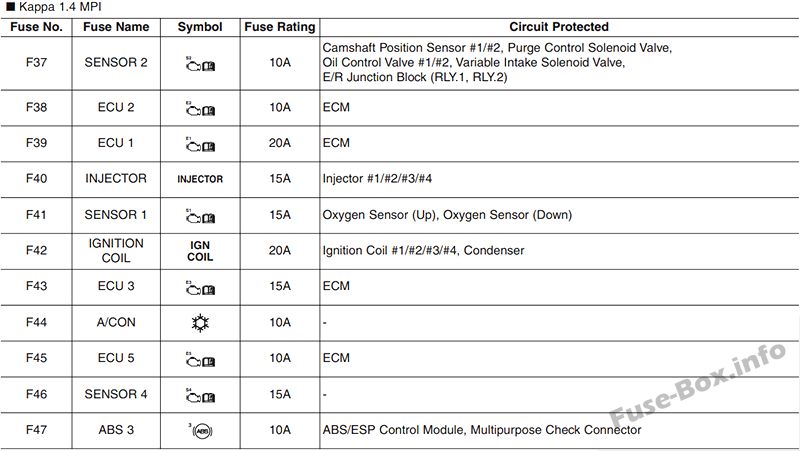

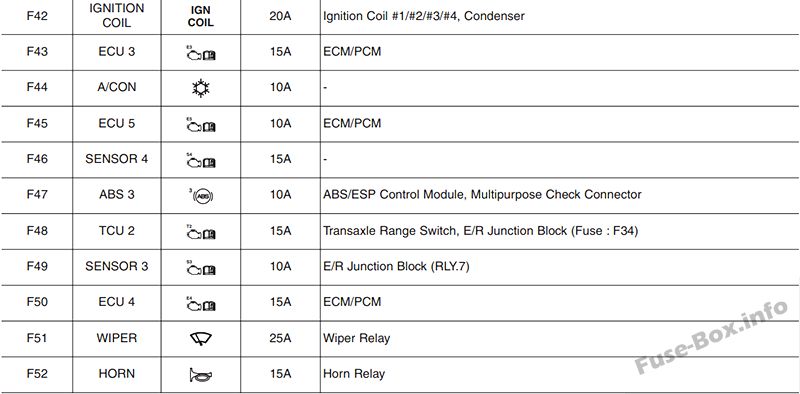

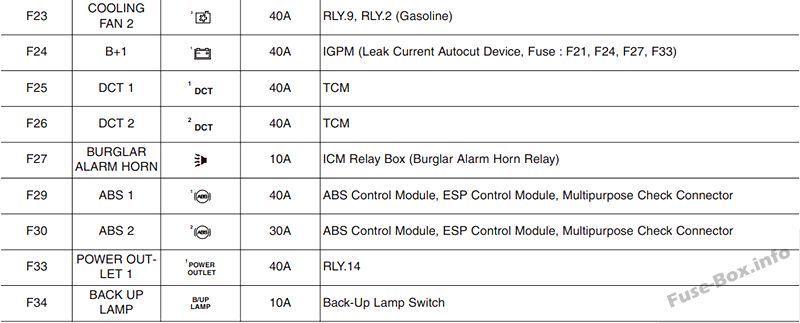

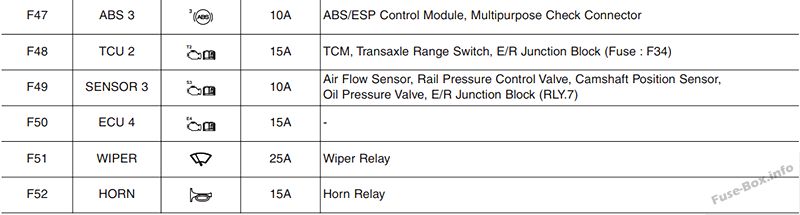

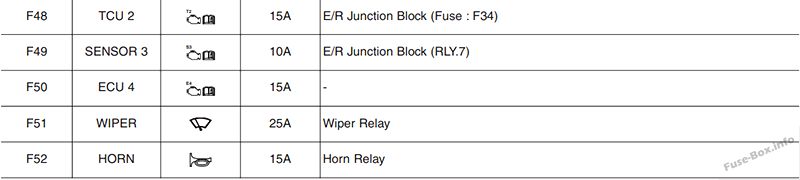

Motor bölmesindeki sigorta yerleşimi (2018)

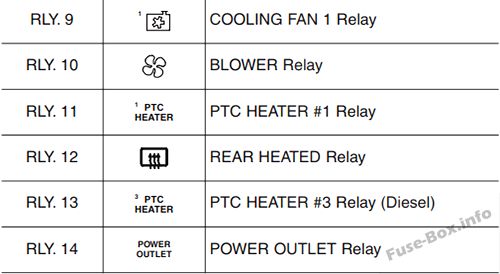

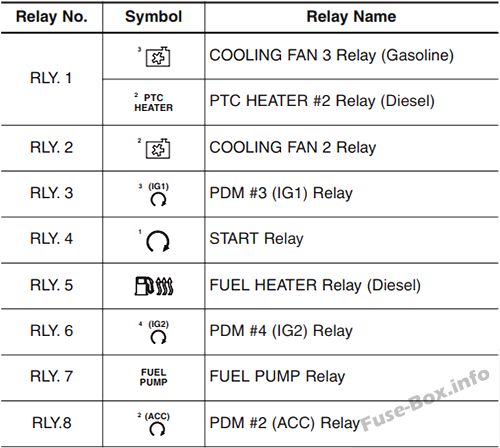

Röle ataması (2018)

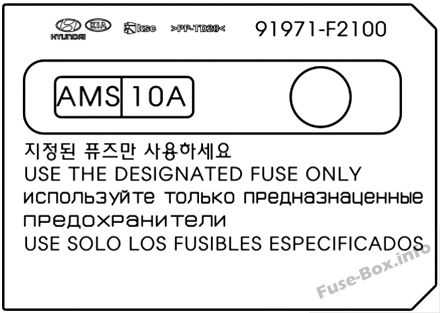

Pil terminal kapağı
2019 (Birleşik Krallık)
Gösterge Paneli

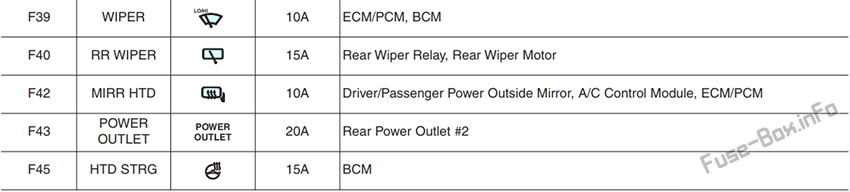

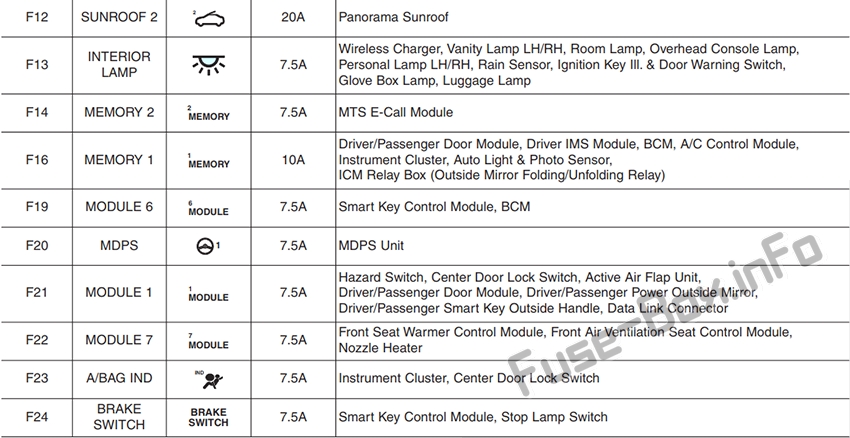

Gösterge tablosundaki sigorta ataması (2019)
Makine bölümü

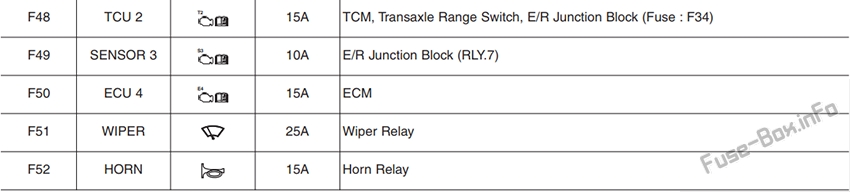

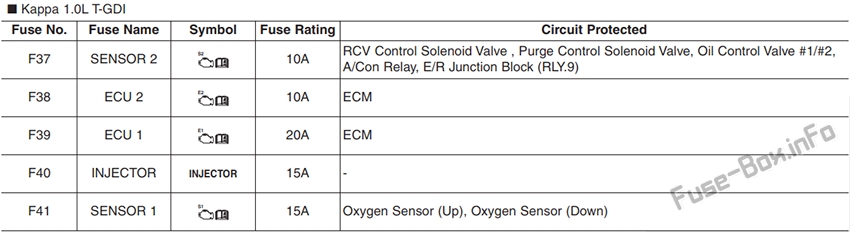

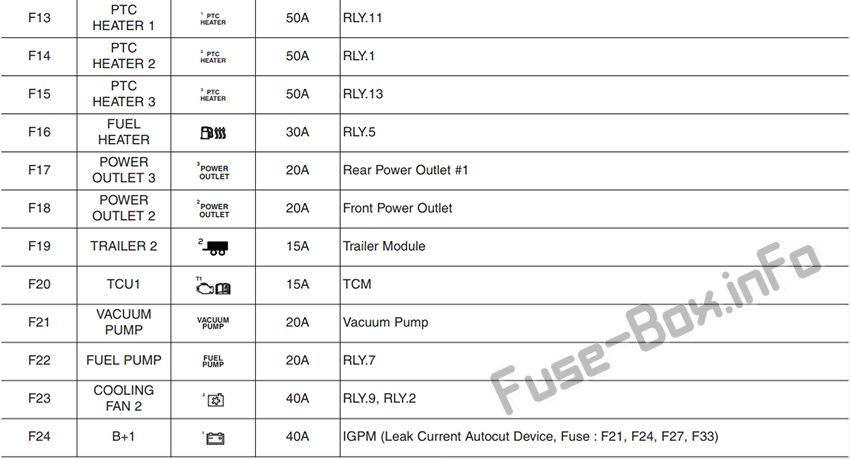

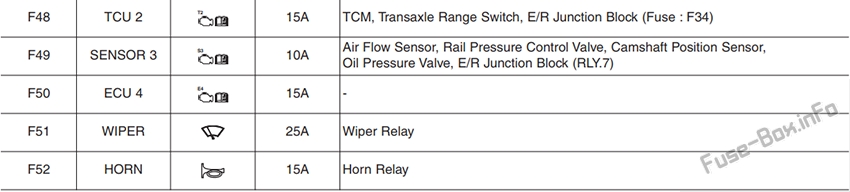

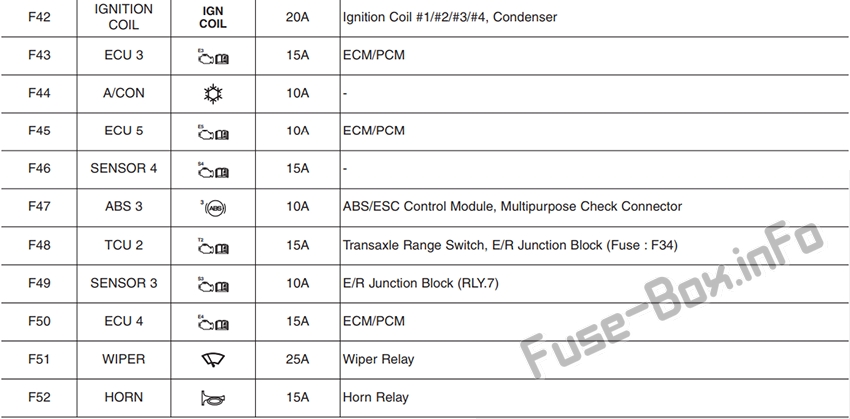

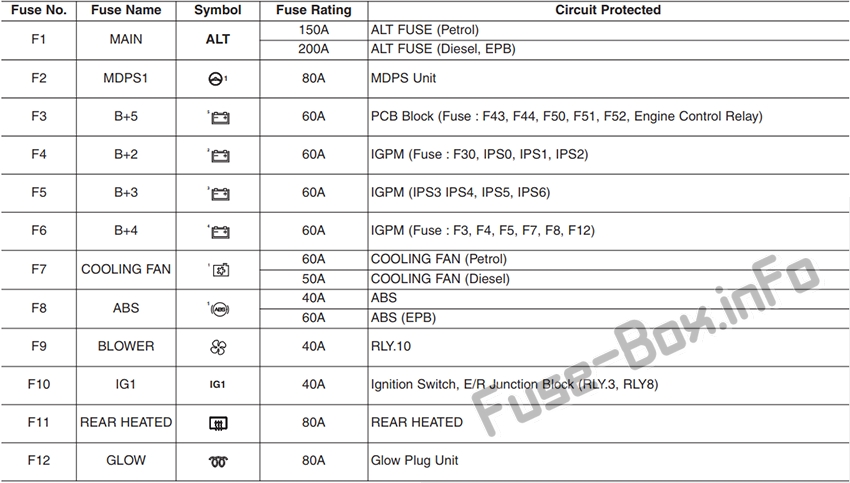

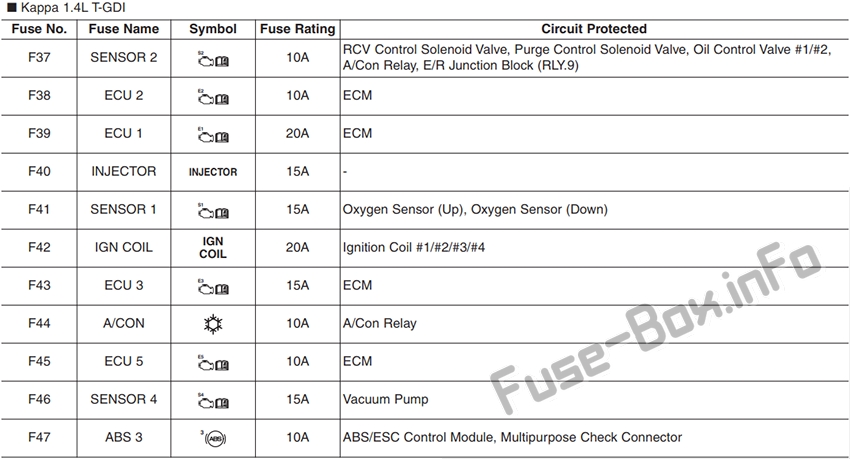

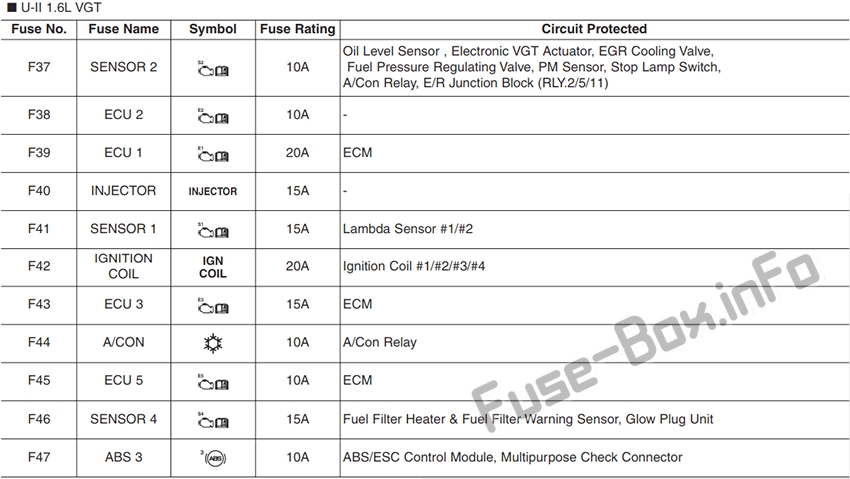

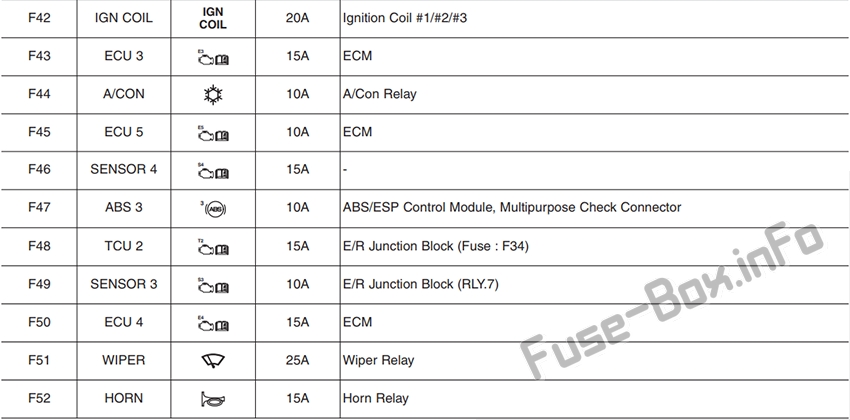

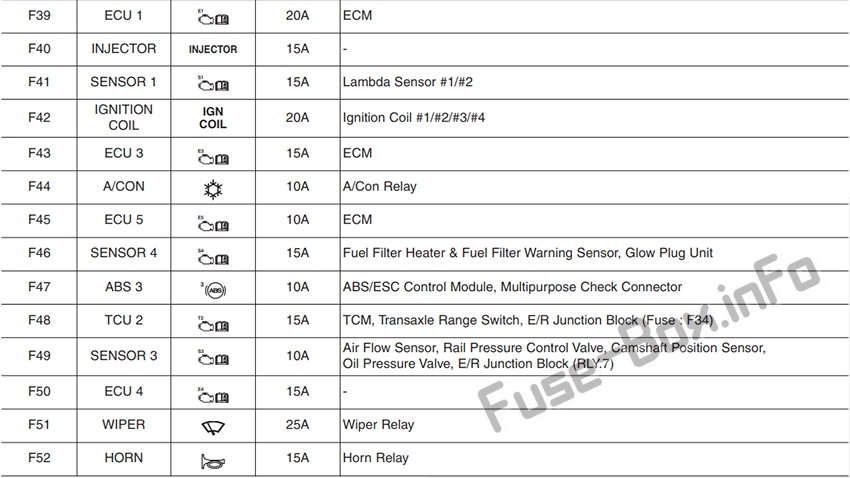

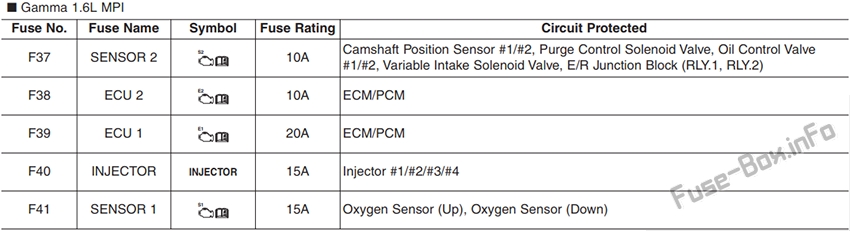

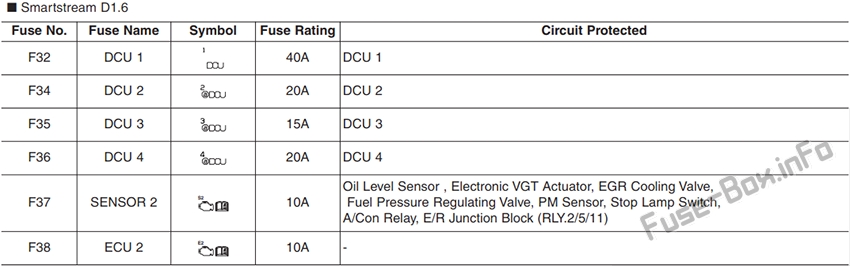

Motor bölmesindeki sigorta yerleşimi (2019)
![]()
” alt=”” width=”850″ height=”268″ data-src=”https://fuse-box.info/wp-content/uploads/2019/03/Hyundai-i30-PD-2018-2019. ._en19_3.jpg” data-srcset=”https://fuse-box.info/wp-content/uploads/2019/03/Hyundai-i30-PD-2018-2019.._en19_3.jpg 850w, https:// fuse-box.info/wp-content/uploads/2019/03/Hyundai-i30-PD-2018-2019.._en19_3-300×95.jpg 300w, https://fuse-box.info/wp-content/uploads/ 2019/03/Hyundai-i30-PD-2018-2019.._en19_3-768×242.jpg 768w” data-sizes=”(max-width: 850px) 100vw, 850px” />
![]()
” alt=”” width=”850″ height=”478″ data-src=”https://fuse-box.info/wp-content/uploads/2019/03/Hyundai-i30-PD-2018-2019. ._en19_4.jpg” data-srcset=”https://fuse-box.info/wp-content/uploads/2019/03/Hyundai-i30-PD-2018-2019.._en19_4.jpg 850w, https:// fuse-box.info/wp-content/uploads/2019/03/Hyundai-i30-PD-2018-2019.._en19_4-300×169.jpg 300w, https://fuse-box.info/wp-content/uploads/ 2019/03/Hyundai-i30-PD-2018-2019.._en19_4-768×432.jpg 768w” data-sizes=”(max-width: 850px) 100vw, 850px” />![]()
” alt=”” width=”850″ height=”192″ data-src=”https://fuse-box.info/wp-content/uploads/2019/03/Hyundai-i30-PD-2018-2019. ._en19_5.jpg” data-srcset=”https://fuse-box.info/wp-content/uploads/2019/03/Hyundai-i30-PD-2018-2019.._en19_5.jpg 850w, https:// fuse-box.info/wp-content/uploads/2019/03/Hyundai-i30-PD-2018-2019.._en19_5-300×68.jpg 300w, https://fuse-box.info/wp-content/uploads/ 2019/03/Hyundai-i30-PD-2018-2019.._en19_5-768×173.jpg 768w” data-sizes=”(max-width: 850px) 100vw, 850px” />

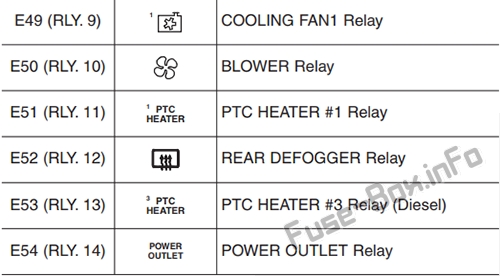

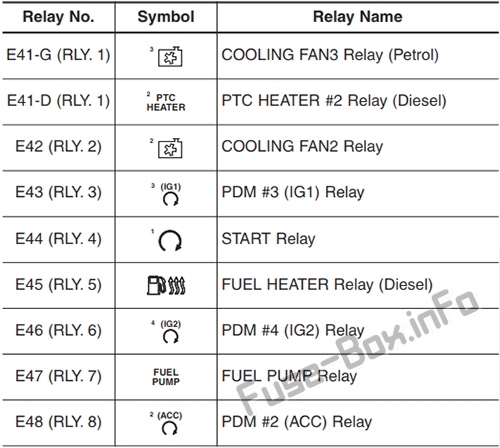

Röle ataması (2019)
