Hyundai i30 (GD; 2012-2017) Sigorta Kutusu Şeması

Bu yazıda 2012’den 2017’ye kadar üretilen ikinci nesil Hyundai i30’u (GD) ele alıyoruz. Burada Hyundai i30 2012, 2013, 2014, 2015 ve 2016’nın sigorta kutularının şemalarını bulacaksınız , konumu hakkında bilgi edinin. arabanın içindeki sigorta panellerini ve her 1 sigortanın atamasını (sigortaların düzenini) öğrenin.

İçindekiler

Hyundai i30 2012-2017 sigorta düzeni
Gösterge Paneli
Makine bölümü
2012, 2013
2013 Birleşik Krallık
2015, 2016
2015 Birleşik Krallık

İçerik gizle

1 Hyundai i30 2012-2017 sigorta düzeni

1.1 Gösterge Paneli

1.2 Makine bölümü

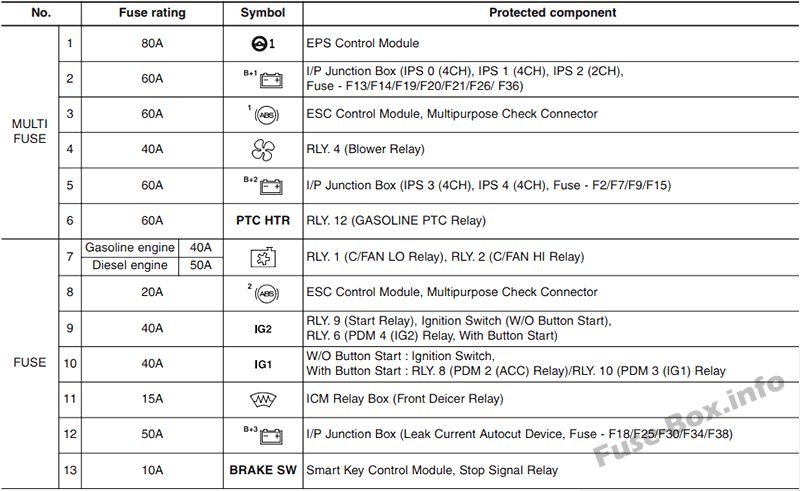

1.3 2012, 2013

1.3.1 Gösterge Paneli

1.3.2 Makine bölümü

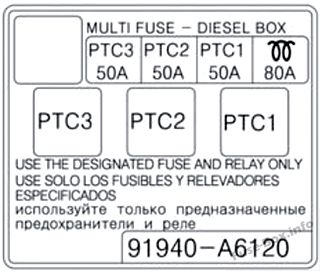

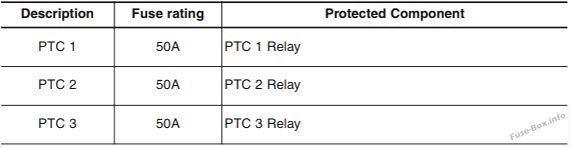

1.3.3 Motor bölmesi alt paneli (yalnızca dizel)

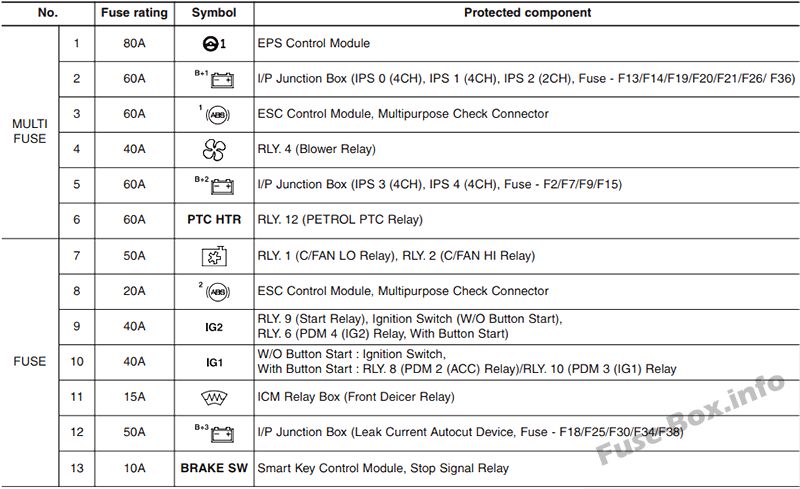

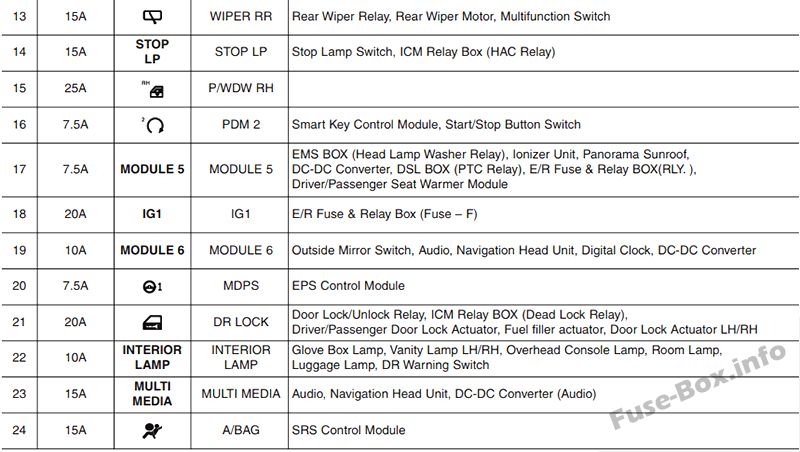

1.4 2013 Birleşik Krallık

1.4.1 Gösterge Paneli

1.4.2 Makine bölümü

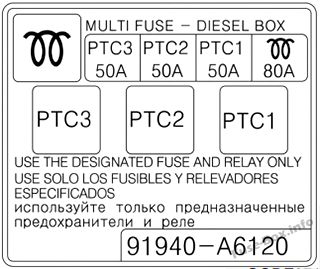

1.4.3 Motor bölmesi alt paneli (yalnızca dizel)

1.5 2015, 2016

1.5.1 Gösterge Paneli

1.5.2 Makine bölümü

1.5.3 Motor bölmesi alt paneli (yalnızca dizel)

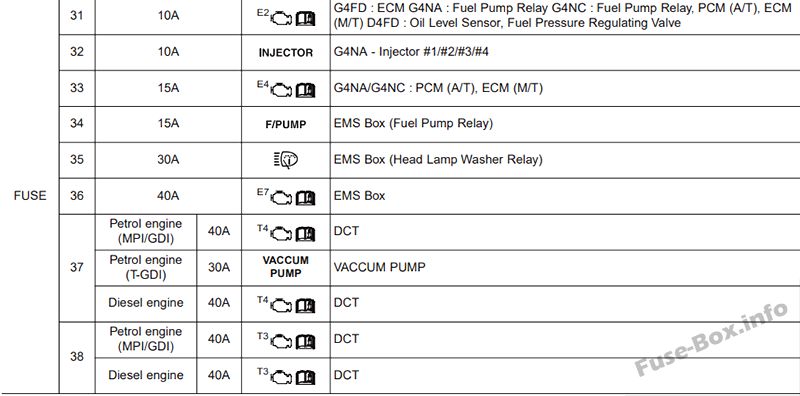

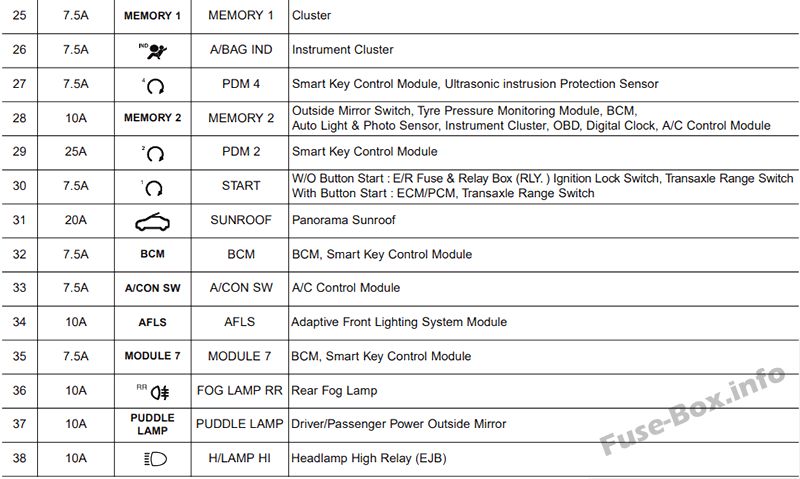

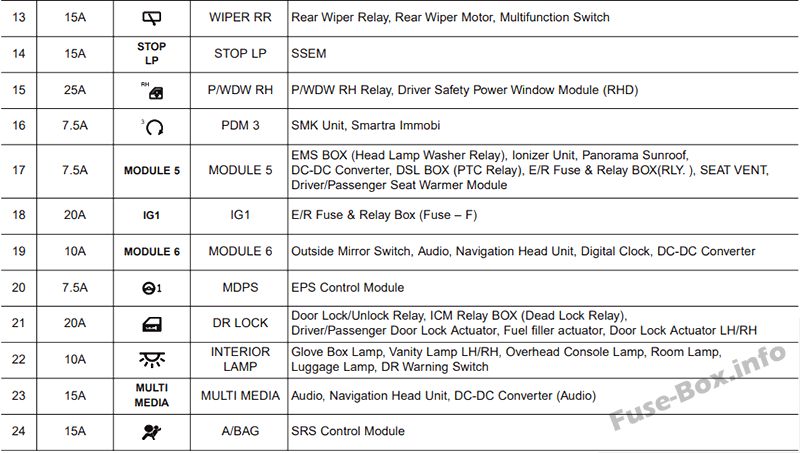

1.6 2015 Birleşik Krallık

1.6.1 Gösterge Paneli

1.6.2 Makine bölümü

1.6.3 Motor bölmesi alt paneli (yalnızca dizel)

Hyundai i30 2012-2017 sigorta düzeni

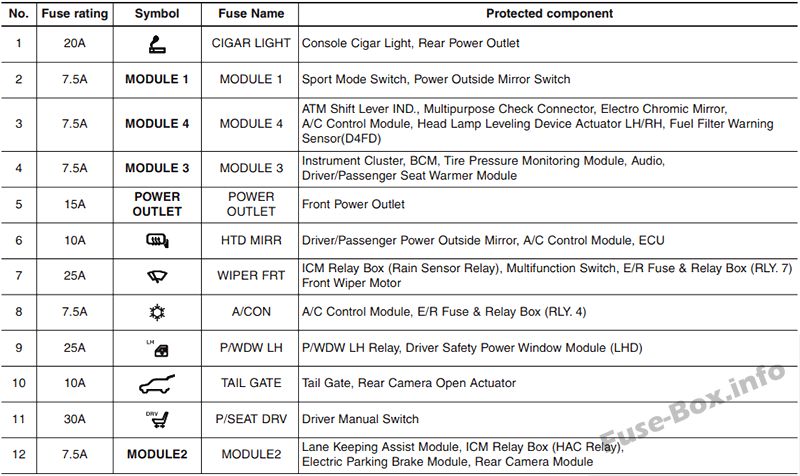

Çakmak sigortaları (elektrik prizi) ön panel sigorta kutusunda bulunur (bkz. # 1 “SİGAR LAMBASI” (k10sol çakmak, arka elektrik prizi) ve # 5 “GÜÇ ÇIKIŞI” (ön priz) sigortaları).

Sigorta kutusu konumu

Gösterge Paneli

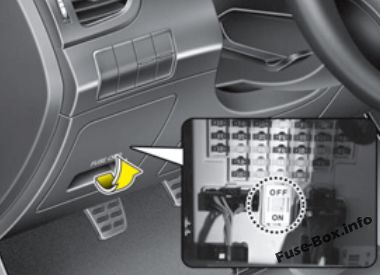

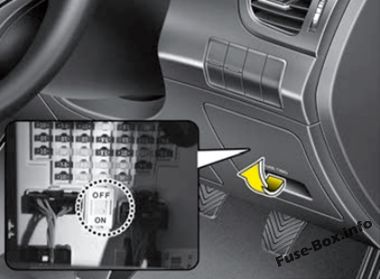

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.

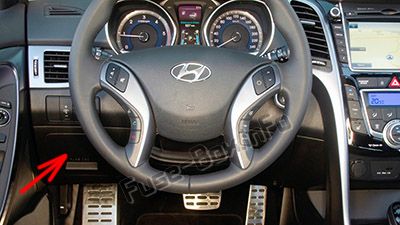

Soldan direksiy10lu araçlar Sigortaların yolcu bölmesindeki yeri (LHD): Hyundai i30 (2012-2016)

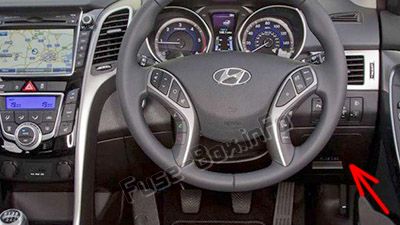

Sağdan direksiy10lu araçlar Sigortaların yolcu bölmesindeki yeri (RHD): Hyundai i30 (2012-2016)

Makine bölümü

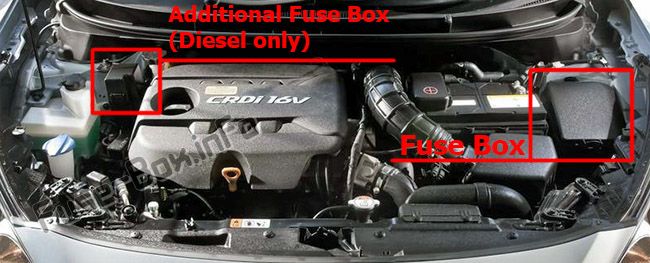

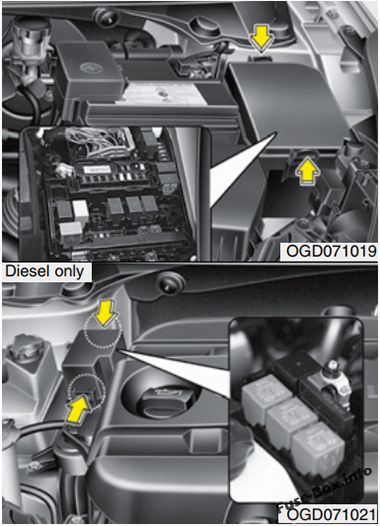

Sigortaların motor bölmesindeki yeri: Hyundai i30 (2012-2016)

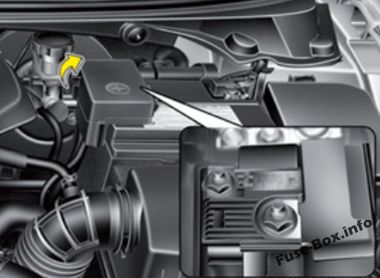

Eriyebilir anapara

Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.

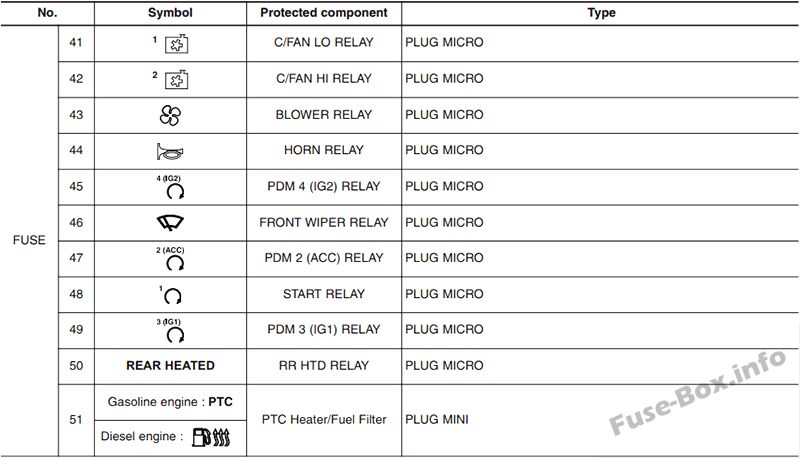

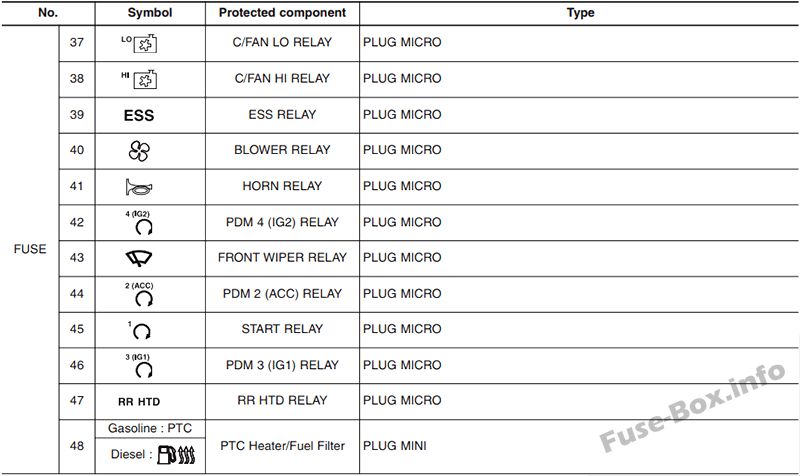

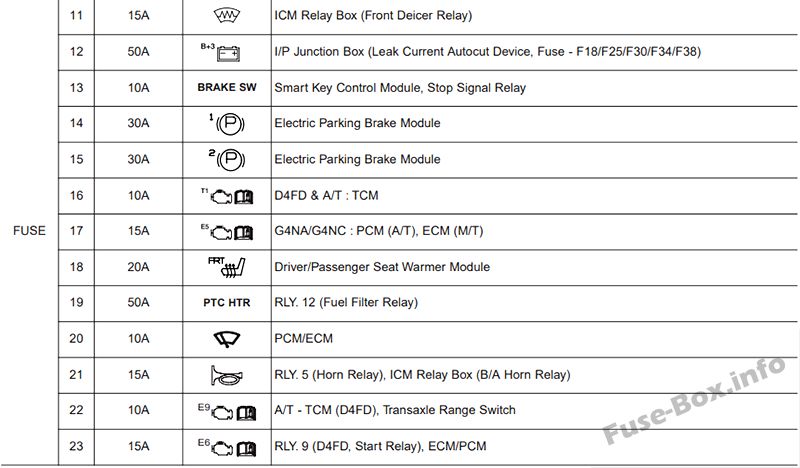

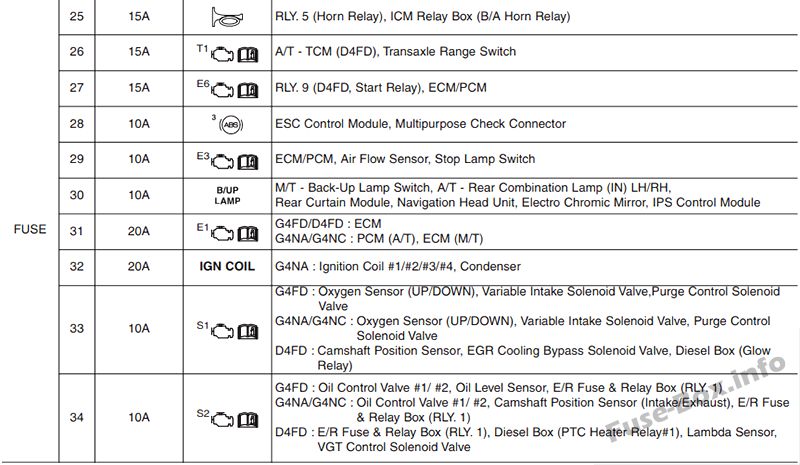

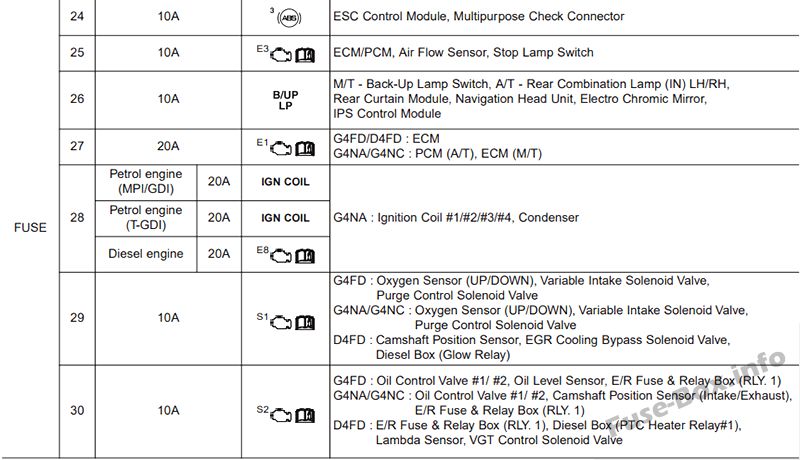

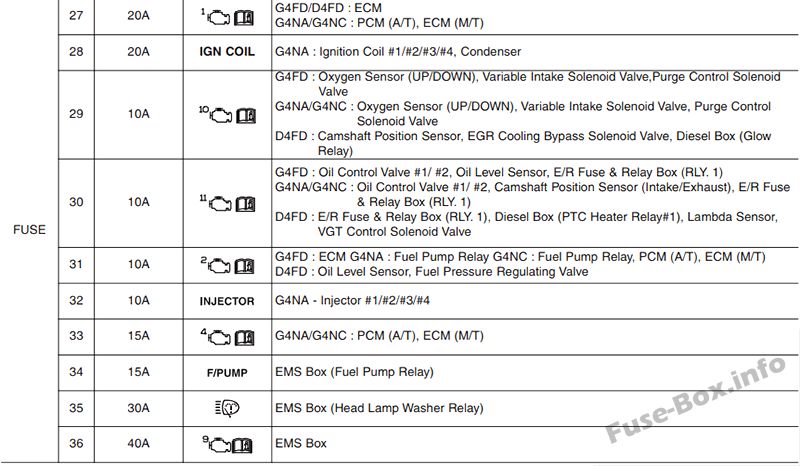

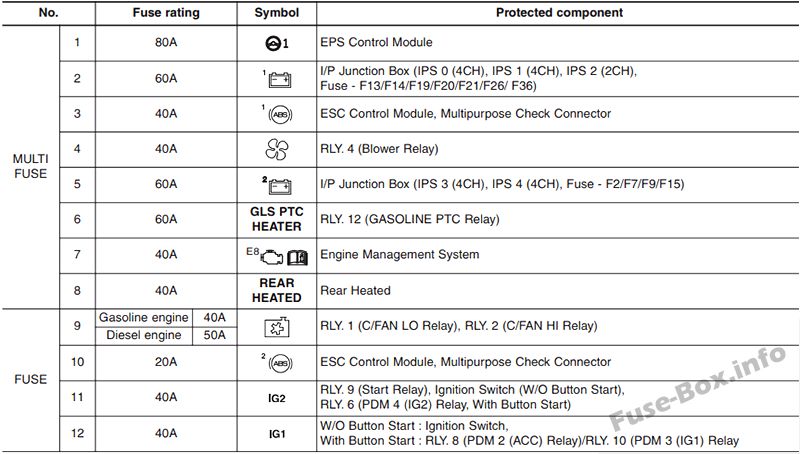

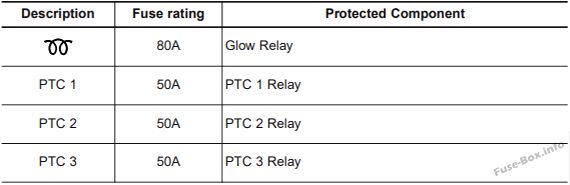

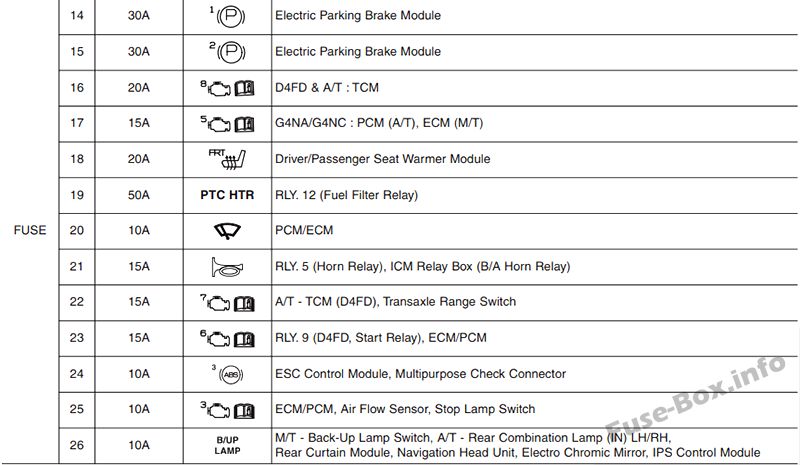

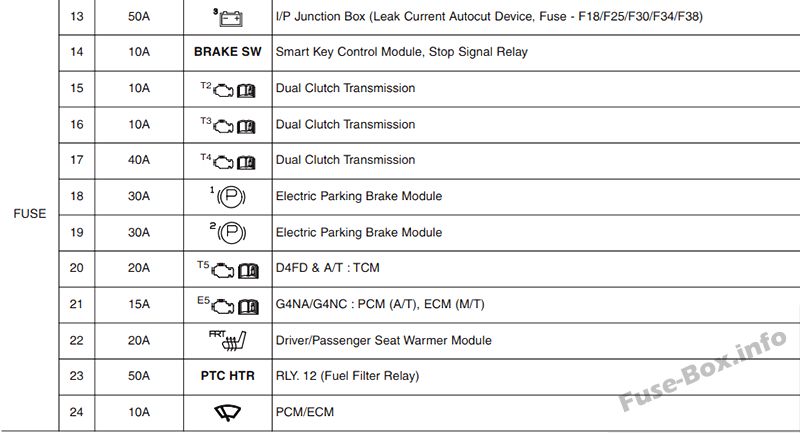

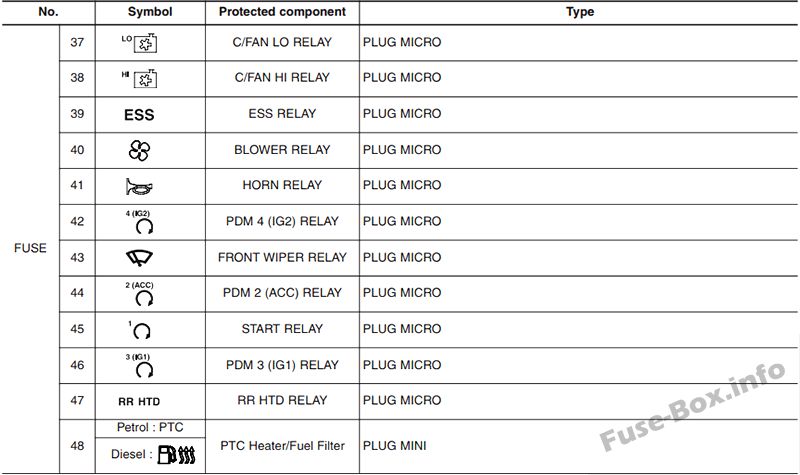

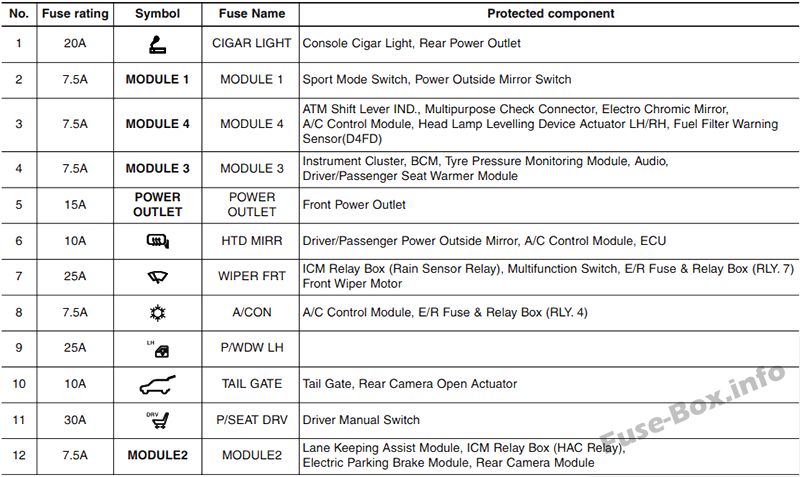

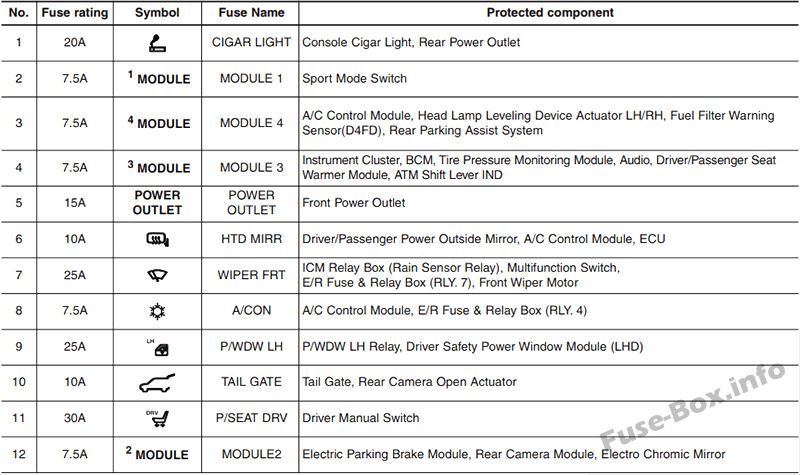

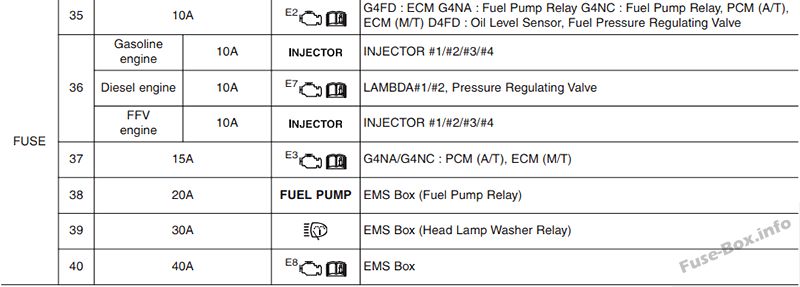

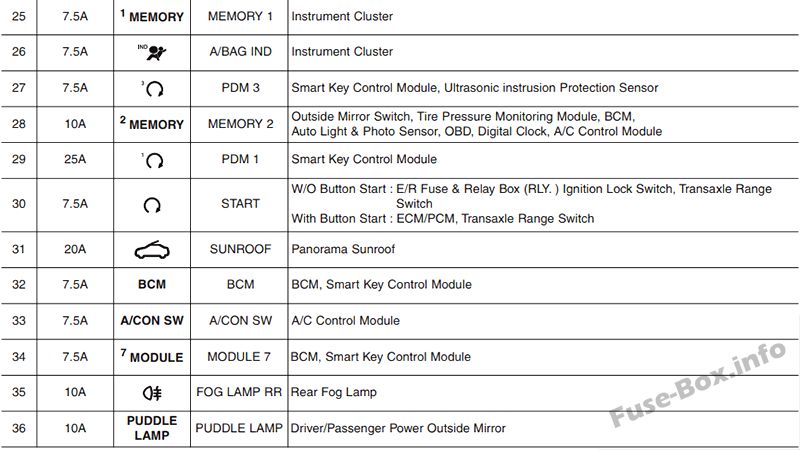

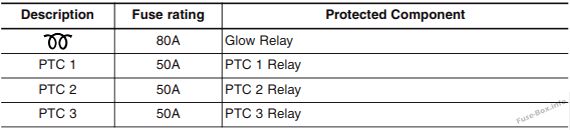

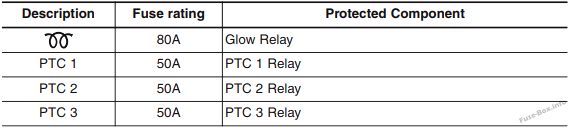

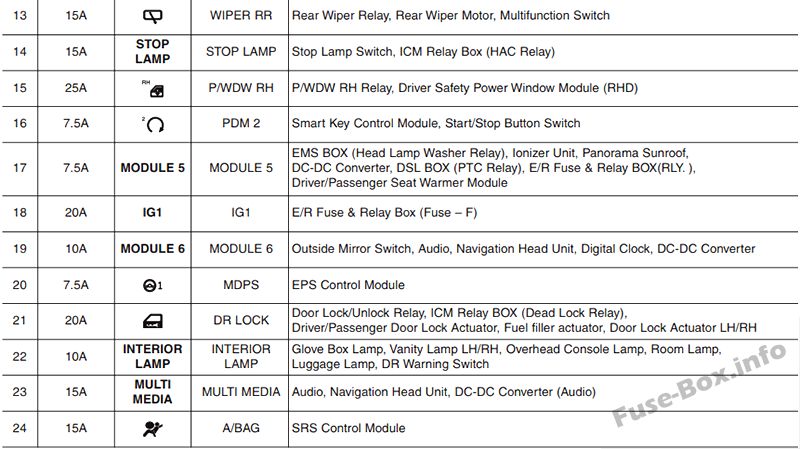

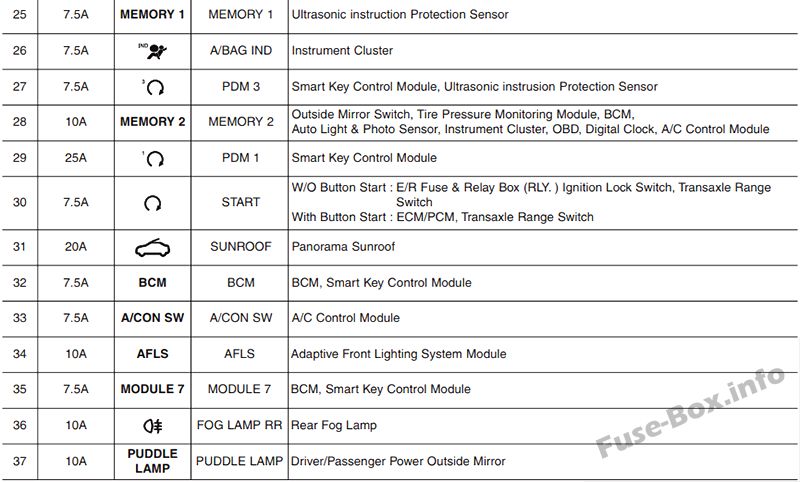

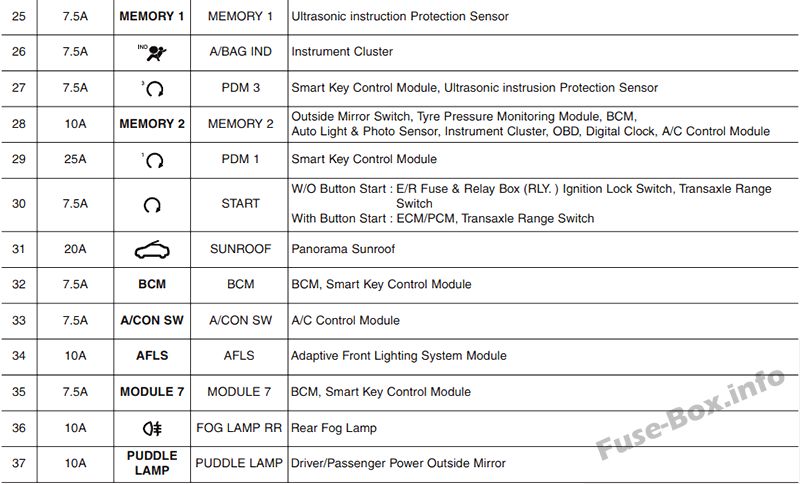

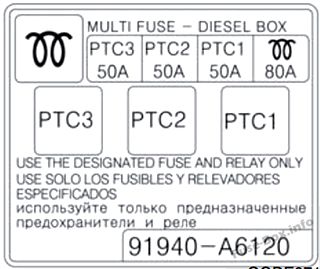

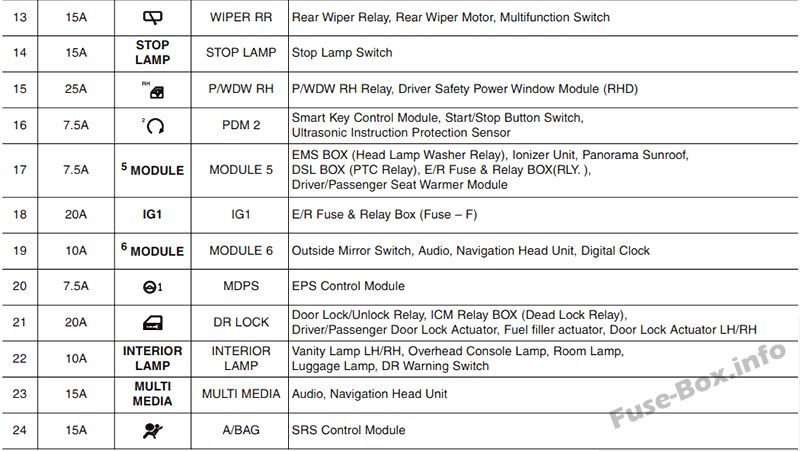

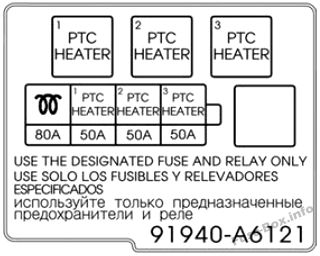

Sigorta kutusu şemaları
