Bu yazıda, 2008’den 2011’e kadar üretilen ilk nesil Hyundai i30’u (FD) ele alıyoruz. Burada
Hyundai i30 2008-2011 sigorta düzeni

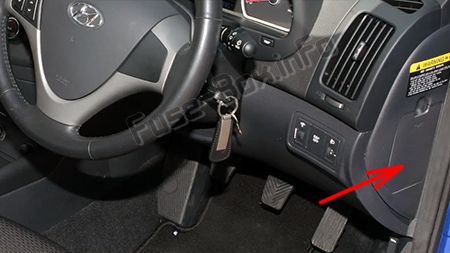

Sigorta kutusu konumu
Gösterge Paneli
Sigorta kutusu ön panelin yan tarafında, sürücü tarafında, kapağın arkasında bulunur.

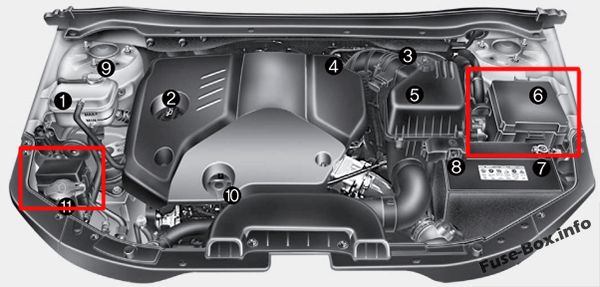

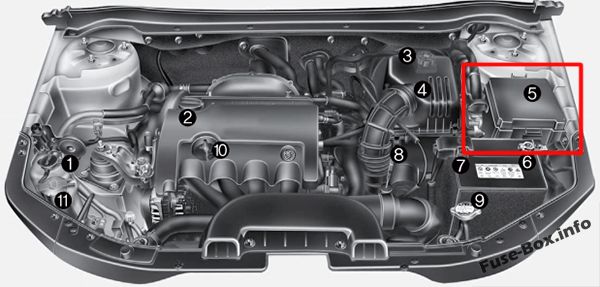

Makine bölümü
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
2008
Gösterge tablosundaki sigorta ataması (2008)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 10 A | K10tak kilidi anahtarı, hırsız alarmı, transaks menzil anahtarı |
| A/CON SW | 10 A | Klima k10trol modülü |
| AYNA HTD | 10 A | Isıtmalı dış ayna motoru |
| MERKEZ | 15A | Koltuk ısıtıcısı (anahtar, güç kaynağı) |
| A / CON | 10 A | Fan rölesi, klima k10trol modülü, açılır tavan k10trol modülü, yağmur sensörü |
| FAR | 10 A | Far rölesi |
| ÖN CAM SİLECEĞİ | 25A | Ön silecek rölesi |
| ARKA CAM SİLECEK | 15A | Arka silecek rölesi |
| DRL | 15A | Gündüz çalışan ışık ünitesi |
| RR SİS | 10 A | Arka sis lambası rölesi |
| P / WDW SOL | 25A | Ön ve arka elektrikli cam anahtarı (LH) |
| SAAT | 10 A | Dijital saat, Ses |
| C / ÇAKMAK | 15A | Fiş |
| DR.KİLİT | 20A | Sunroof k10trol modülü, Kapı açma / kilitleme rölesi |
| BUZ giderme | 15A | Ön cam buz çözücü |
| DUR | 15A | Fren lambası şalteri |
| LP ODASI | 15A | Kabin lambası, tavan lambası, harita lambası, dijital saat |
| SES | 15A | ses |
| T / KAPI | 15A | Bagaj kapağı açma rölesi |
| GÜVENLİK P / WDW Sağ | 25A | Ön ve arka elektrikli güvenlik camı anahtarı (RH) |
| GÜVENLİK P / WDW SOL | 25A | Ön ve arka elektrikli güvenlik camı anahtarı (LH) |
| P/WDW Sağ | 25A | Ön ve arka elektrikli cam anahtarı (RH) |
| P / ÇIKIŞ | 15A | Fiş |
| T / SIG | 10 A | Tehlike anahtarı, Yanıp Sönme |
| A/SAC IND | 10 A | Hava yastığı göstergesi (gösterge paneli), SBR (yolcu, arka) |
| GRUP | 10 A | Gösterge paneli, EPS modülü, ESP anahtarı, TPMS |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| KIYAMAMAK | 15A | (Kıyamamak) |
| RR P / ÇIKIŞ | 15A | Far rölesi |
| DÜZ KUYRUK | 10 A | Far (RH), Torpido gözü lambası, Kombine arka lamba (RH), Kayıt lambası |
| SOL SOL | 10 A | Far (Sol), Elektrikli cam ana şalteri, Kombine arka ışık (LH), Kayıt lambası |
Motor bölmesindeki sigorta yerleşimi (2008)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| ALTERNATÖR | 125 A | Jeneratör, sigorta bağlantı kutusu (D4FB / D4EA) |
| MDPS | 80A | EPS k10trol modülü |
| 2. paragraf | 20A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| Paragraf 1 | 40A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| B+.1 | 50A | Pano bağlantı kutusu |
| RR HTD | 40A | Pano bağlantı kutusu |
| FAN | 40A | Üfleyici rölesi |
| C / FAN | 40A | K10denser fanı # 1, 2 röle |
| B+.2 | 50A | Pano bağlantı kutusu |
| IGN.2 | 40A | K10tak anahtarı, marş rölesi |
| IGN.1 | 30A | K10tak anahtarı |
| ECU | 30A | Ana röle, güç aktarma sistemi k10trol modülü (G4GC) |
| KIYAMAMAK. 1 | 20A | (Kıyamamak) |
| FR BROUILLARD | 15A | Ön sis lambası rölesi |
| A / CON | 10 A | Klima rölesi |
| RİSK | 15A | Tehlike anahtarı, Tehlike rölesi |
| F / POMPA | 15A | Yakıt pompası rölesi |
| ECU.1 | 10 A | ECM (G4FC), PCM (G4FC), TCM (D4FB), Jeneratör (D4EA) |
| ECU.3 | 10 A | ECM (D4FB / D4EA) |
| ECU.4 | 20A | ECM (D4FB / D4EA) |
| INJ | 15A | Klima rölesi, yakıt pompası rölesi, enjektör # 1,2,3,4 (G4FC / G4GC), PCM (G4FC / G4GC), rölanti aktüatörü (G4FC / G4GC), immobilizer modülü (D4FB) vb. |
| SNSR.2 | 10 A | Darbe üreteci ‘A’, ‘B, TCM (D4FB), fren lambası anahtarı (G4FC / G4GC), araç hız sensörü vb. |
| korna | 15A | Korna rölesi |
| karın kasları | 10 A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| ECU.2 | 10 A | Ateşleme bobini # 1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10 A | Geri vites lambası anahtarı, transaks aralığı anahtarı, hız sabitleyici modülü |
| Y / BP LO RH | 10 A | Far (RH), Far Seviye Ayar Aktüatörü (RH) |
| H / LP LO LH | 10 A | Far (LH), Far Yükseltme Aktüatörü (LH), Far Yükseltme Anahtarı |
| H/LP YÜKSEK | 20A | Merhaba röle far |
| SNSR.1 | 10 A | İmmobilizer modülü (G4FC / G4GC), fren lambası anahtarı (D4FB), Lambda sensörü (D4FB) vb. |
| KIYAMAMAK | 10 A | (Kıyamamak) |
| KIYAMAMAK | 15A | (Kıyamamak) |
| KIYAMAMAK | 20A | (Kıyamamak) |
Motor bölmesi (Dizel kutusu)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| GLOW BUJİ SİGORTA BAĞLANTISI | 80A | Kızdırma bujisi, Hava ısıtıcısı |
| PTC ISITMA #1 SİGORTA BAĞLANTISI | 50A | PTC ısıtma 1 |
| PTC ISITICI SİGORTA BAĞLANTISI # 2 | 50A | PTC ısıtma 2 |
| PTC RADYATÖR #3 SİGORTA BAĞLANTISI | 50A | PTC ısıtma 3 |
| YAKIT FİLTRESİ ISITMA SİGORTA BAĞLANTISI | 30A | Yakıt filtresi ısıtıcısı |
| RÖLE BUJİ | – | Kızdırma bujisi rölesi |
| PTC ISITMA RÖLESİ # 1 | – | PTC ısıtma rölesi 1 |
| PTC ISITMA RÖLESİ # 2 | – | PTC 2 ısıtma rölesi |
| PTC ISITMA RÖLESİ # 3 | – | PTC 3 ısıtma rölesi |
| YAKIT FİLTRESİ ISITMA RÖLESİ | – | Yakıt filtresi ısıtıcı rölesi |
2009, 2010
Gösterge tablosundaki sigorta ataması (2009, 2010)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 10 A | K10tak kilidi anahtarı, hırsız alarmı, transaks menzil anahtarı |
| A/CON SW | 10 A | Klima k10trol modülü |
| AYNA HTD | 10 A | Isıtmalı dış ayna motoru |
| MERKEZ | 15A | Koltuk ısıtıcısı (anahtar, güç kaynağı) |
| A / CON | 10 A | Fan rölesi, klima k10trol modülü, açılır tavan k10trol modülü, yağmur sensörü |
| FR BROUILLARD | 10 A | Far rölesi |
| ÖN CAM SİLECEĞİ | 25A | Ön silecek rölesi |
| ARKA CAM SİLECEK | 15A | Arka silecek rölesi |
| DRL | 15A | Gündüz çalışan ışık ünitesi |
| RR SİS | 10 A | Arka sis lambası rölesi |
| P / WDW SOL | 25A | Ön ve arka elektrikli cam anahtarı (LH) |
| SAAT | 10 A | Dijital saat, Ses |
| C / ÇAKMAK | 15A | Fiş |
| DR.KİLİT | 20A | Sunroof k10trol modülü, Kapı açma / kilitleme rölesi |
| BUZ giderme | 15A | Ön cam buz çözücü |
| DUR | 15A | Fren lambası şalteri |
| LP ODASI | 15A | Bagaj lambası, tavan lambası, harita lambası, dijital saat |
| SES | 15A | ses |
| T / KAPI | 15A | Bagaj kapağı açma rölesi |
| GÜVENLİK P / WDW Sağ | 25A | Ön ve arka elektrikli güvenlik camı anahtarı (RH) |
| GÜVENLİK P / WDW SOL | 25A | Ön ve arka elektrikli güvenlik camı anahtarı (LH) |
| P/WDW Sağ | 25A | Ön ve arka elektrikli cam anahtarı (RH) |
| FR P / SORTİE | 15A | Fiş |
| T / SIG | 10 A | Tehlike anahtarı, Yanıp Sönme |
| A/SAC IND | 10 A | Hava yastığı göstergesi (gösterge paneli), SBR (yolcu, arka) |
| GRUP | 10 A | Gösterge paneli, TPMS |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| IGN 1 | 15A | EPS modülü, ESP anahtarı |
| FAR | 15A | Far rölesi |
| DÜZ KUYRUK | 10 A | Far (RH), Torpido gözü lambası, Kombine arka lamba (RH), Kayıt lambası |
| SOL SOL | 10 A | Far (Sol), Elektrikli cam ana şalteri, Kombine arka ışık (LH), Kayıt lambası |
Motor bölmesindeki sigorta yerleşimi (2009, 2010)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| ALTERNATÖR | 150A | Jeneratör, sigorta bağlantı kutusu (D4FB / D4EA) |
| MDPS | 80A | EPS k10trol modülü |
| 2. paragraf | 20A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| Paragraf 1 | 40A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| B+.1 | 50A | Pano bağlantı kutusu |
| RR HTD | 40A | Pano bağlantı kutusu |
| FAN | 40A | Üfleyici rölesi |
| C / FAN | 40A | K10denser fanı # 1, 2 röle |
| B+.2 | 50A | Pano bağlantı kutusu |
| IGN.2 | 40A | K10tak anahtarı, marş rölesi |
| IGN.1 | 30A | K10tak anahtarı |
| ECU | 30A | Ana röle, güç aktarma sistemi k10trol modülü (G4GC) |
| DEĞİŞTİRME 1 | 20A | (Kıyamamak) |
| FR BROUILLARD | 15A | Ön sis lambası rölesi |
| A / CON | 10 A | Klima rölesi |
| RİSK | 15A | Tehlike anahtarı, Tehlike rölesi |
| F / POMPA | 15A | Yakıt pompası rölesi |
| ECU.1 | 10 A | ECM (G4FC), PCM (G4FC), TCM (D4FB), Jeneratör (D4EA) |
| ECU.3 | 10 A | ECM (D4FB / D4EA) |
| ECU.4 | 20A | ECM (D4FB / D4EA) |
| INJ | 15A | Klima rölesi, yakıt pompası rölesi, enjektör # 1,2,3,4 (G4FC / G4GC), PCM (G4FC / G4GC), rölanti aktüatörü (G4FC / G4GC), immobilizer modülü (D4FB) vb. |
| SNSR.2 | 10 A | Darbe üreteci ‘A’, ‘B, TCM (D4FB), fren lambası anahtarı (G4FC / G4GC), araç hız sensörü vb. |
| korna | 15A | Korna rölesi |
| karın kasları | 10 A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| ECU.2 | 10 A | Ateşleme bobini # 1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10 A | Geri vites lambası anahtarı, transaks aralığı anahtarı, hız sabitleyici modülü |
| Y / BP LO RH | 10 A | Far (RH), Far Seviye Ayar Aktüatörü (RH) |
| H / LP LO LH | 10 A | Far (LH), Far Yükseltme Aktüatörü (LH), Far Yükseltme Anahtarı |
| H/LP YÜKSEK | 20A | Merhaba röle far |
| SNSR.1 | 10 A | İmmobilizer modülü (G4FC / G4GC), fren lambası anahtarı (D4FB), Lambda sensörü (D4FB) vb. |
| KIYAMAMAK | 10 A | (Kıyamamak) |
| KIYAMAMAK | 15A | (Kıyamamak) |
| KIYAMAMAK | 20A | (Kıyamamak) |
Motor bölmesi (Dizel kutusu)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| GLOW BUJİ SİGORTA BAĞLANTISI | 80A | Kızdırma bujisi, Hava ısıtıcısı |
| PTC ISITMA #1 SİGORTA BAĞLANTISI | 50A | PTC ısıtma 1 |
| PTC ISITICI SİGORTA BAĞLANTISI # 2 | 50A | PTC ısıtma 2 |
| PTC RADYATÖR #3 SİGORTA BAĞLANTISI | 50A | PTC ısıtma 3 |
| YAKIT FİLTRESİ ISITMA SİGORTA BAĞLANTISI | 30A | Yakıt filtresi ısıtıcısı |
| RÖLE BUJİ | – | Kızdırma bujisi rölesi |
| PTC ISITMA RÖLESİ # 1 | – | PTC ısıtma rölesi 1 |
| PTC ISITMA RÖLESİ # 2 | – | PTC 2 ısıtma rölesi |
| PTC ISITMA RÖLESİ # 3 | – | PTC 3 ısıtma rölesi |
| YAKIT FİLTRESİ ISITMA RÖLESİ | – | Yakıt filtresi ısıtıcı rölesi |
2011
Gösterge tablosundaki sigorta ataması (2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| BAŞLAMAK | 10 A | K10tak kilidi anahtarı, hırsız alarmı, transaks menzil anahtarı |
| A/CON SW | 10 A | Klima k10trol modülü |
| AYNA HTD | 10 A | Isıtmalı dış ayna motoru |
| MERKEZ | 15A | Koltuk ısıtıcısı (anahtar, güç kaynağı) |
| A / CON | 10 A | Fan rölesi, klima k10trol modülü, açılır tavan k10trol modülü, yağmur sensörü |
| FR BROUILLARD | 10 A | Ön sis lambası rölesi |
| ÖN CAM SİLECEĞİ | 25A | Ön silecek rölesi |
| ARKA CAM SİLECEK | 15A | Arka silecek rölesi |
| DRL | 15A | Gündüz çalışan ışık ünitesi |
| RR SİS | 10 A | Arka sis lambası rölesi |
| P / WDW SOL | 25A | Ön ve arka elektrikli cam anahtarı (LH) |
| SAAT | 10 A | Dijital saat, Ses |
| C / ÇAKMAK | 15A | Fiş |
| DR.KİLİT | 20A | Sunroof k10trol modülü, Kapı açma / kilitleme rölesi |
| BUZ giderme | 15A | Ön cam buz çözücü |
| DUR | 15A | Fren lambası şalteri |
| LP ODASI | 15A | Bagaj lambası, tavan lambası, harita lambası, dijital saat |
| SES | 15A | ses |
| T / KAPI | 15A | Bagaj kapağı açma rölesi |
| GÜVENLİK P / WDW Sağ | 25A | Ön ve arka elektrikli güvenlik camı anahtarı (RH) |
| GÜVENLİK P / WDW SOL | 25A | Ön ve arka elektrikli güvenlik camı anahtarı (LH) |
| P/WDW Sağ | 25A | Ön ve arka elektrikli cam anahtarı (RH) |
| FR P / SORTİE | 15A | Fiş |
| T / SIG | 10 A | Tehlike anahtarı, Yanıp Sönme |
| A/SAC IND | 10 A | Hava yastığı göstergesi (gösterge paneli), SBR (yolcu, arka) |
| GRUP | 10 A | Gösterge paneli, TPMS |
| BİR ÇANTA | 15A | SRS k10trol modülü |
| IGN 1 | 15A | EPS modülü, ESP anahtarı |
| FAR | 15A | Far rölesi |
| DÜZ KUYRUK | 10 A | Far (RH), Torpido gözü lambası, Kombine arka lamba (RH), Kayıt lambası |
| SOL SOL | 10 A | Far (Sol), Elektrikli cam ana şalteri, Kombine arka ışık (LH), Kayıt lambası |
Motor bölmesindeki sigorta yerleşimi (2011)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| ALTERNATÖR | 150A | Jeneratör, sigorta bağlantı kutusu (D4FB / D4EA) |
| MDPS | 80A | EPS k10trol modülü |
| 2. paragraf | 20A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| Paragraf 1 | 40A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| B+.1 | 50A | Pano bağlantı kutusu |
| RR HTD | 40A | Pano bağlantı kutusu |
| FAN | 40A | Üfleyici rölesi |
| C / FAN | 40A | K10denser fanı # 1, 2 röle |
| B+.2 | 50A | Pano bağlantı kutusu |
| IGN.2 | 40A | K10tak anahtarı, marş rölesi |
| IGN.1 | 30A | K10tak anahtarı |
| ECU | 30A | Ana röle, güç aktarma sistemi k10trol modülü (G4GC) |
| DEĞİŞTİRME 1 | 20A | (Kıyamamak) |
| FR BROUILLARD | 15A | Ön sis lambası rölesi |
| A / CON | 10 A | Klima rölesi |
| RİSK | 15A | Tehlike anahtarı, Tehlike rölesi |
| F / POMPA | 15A | Yakıt pompası rölesi |
| ECU.1 | 10 A | ECM (G4FC), PCM (G4FC), TCM (D4FB), Jeneratör (D4EA) |
| ECU.3 | 10 A | ECM (D4FB / D4EA) |
| ECU.4 | 20A | ECM (D4FB / D4EA) |
| INJ | 15A | Klima rölesi, yakıt pompası rölesi, enjektör # 1,2,3,4 (G4FC / G4GC), PCM (G4FC / G4GC), rölanti aktüatörü (G4FC / G4GC), immobilizer modülü (D4FB) vb. |
| SNSR.2 | 10 A | Darbe üreteci A ‘,’ B, TCM (D4FB), fren lambası anahtarı (G4FC / G4GC), araç hız sensörü vb. |
| korna | 15A | Korna rölesi |
| karın kasları | 10 A | ESP k10trol modülü, ABS k10trol modülü, çok amaçlı k10trol k10nektörü |
| ECU.2 | 10 A | Ateşleme bobini # 1,2,3,4 (G4FC), PCM (G4GC) |
| B/UP | 10 A | Geri vites lambası anahtarı, transaks aralığı anahtarı, hız sabitleyici modülü |
| Y / BP LO RH | 10 A | Far (RH), Far Seviye Ayar Aktüatörü (RH) |
| H / LP LO LH | 10 A | Far (LH), Far Yükseltme Aktüatörü (LH), Far Yükseltme Anahtarı |
| H/LP YÜKSEK | 20A | Merhaba röle far |
| SNSR.1 | 10 A | İmmobilizer modülü (G4FC / G4GC), fren lambası anahtarı (D4FB), Lambda sensörü (D4FB) vb. |
| KIYAMAMAK | 10 A | (Kıyamamak) |
| KIYAMAMAK | 15A | (Kıyamamak) |
| KIYAMAMAK | 20A | (Kıyamamak) |
Motor bölmesi (Dizel kutusu)
| Tanım | amper | Korumalı bileşen |
|---|---|---|
| GLOW BUJİ SİGORTA BAĞLANTISI | 80A | Kızdırma bujisi, Hava ısıtıcısı |
| PTC ISITMA #1 SİGORTA BAĞLANTISI | 50A | PTC ısıtma 1 |
| PTC ISITICI SİGORTA BAĞLANTISI # 2 | 50A | PTC ısıtma 2 |
| PTC RADYATÖR #3 SİGORTA BAĞLANTISI | 50A | PTC ısıtma 3 |
| YAKIT FİLTRESİ ISITMA SİGORTA BAĞLANTISI | 30A | Yakıt filtresi ısıtıcısı |
| RÖLE BUJİ | – | Kızdırma bujisi rölesi |
| PTC ISITMA RÖLESİ # 1 | – | PTC ısıtma rölesi 1 |
| PTC ISITMA RÖLESİ # 2 | – | PTC 2 ısıtma rölesi |
| PTC ISITMA RÖLESİ # 3 | – | PTC 3 ısıtma rölesi |
| YAKIT FİLTRESİ ISITMA RÖLESİ | – | Yakıt filtresi ısıtıcı rölesi |
