Hyundai i20 (GB; 2015-2019..) Sigorta Kutusu Şeması

Bu yazıda 2015’ten günümüze mevcut olan ikinci nesil Hyundai i20’yi ele alıyoruz. Burada 2015 ve 2016 Hyundai i20’ler için sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri hakkında bilgileri ve her 1 sigortanın atanması (sigortaların düzeni) hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Hyundai i20 2015-2019…
Gösterge Paneli
Makine bölümü
2015, 2016

İçerik gizle

1 Sigorta düzeni Hyundai i20 2015-2019…

1.1 Gösterge Paneli

1.2 Makine bölümü

1.3 2015, 2016

1.3.1 Gösterge Paneli

1.3.2 Makine bölümü

Sigorta düzeni Hyundai i20 2015-2019…

2015 ve 2016 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.

Hyundai i20’nin çakmak (elektrik prizi) sigortaları, gösterge panelindeki sigorta kutusunda bulunur (bkz.

Sigorta kutusu konumu

Gösterge Paneli

Sigorta kutusu, ön panelin sürücü tarafında, kapağın arkasında bulunur.

Soldan direksiy10lu araçlar Sigortaların yolcu bölmesindeki yeri (LHD): Hyundai i20 (2015-2018)

Sağdan direksiy10lu araçlar

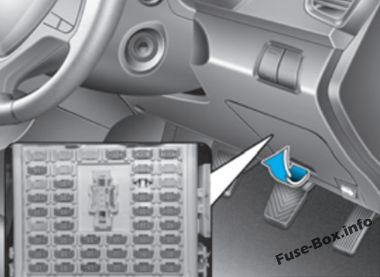

Sigortaların yolcu bölmesindeki yeri (RHD): Hyundai i20 (2015-2018)

Makine bölümü

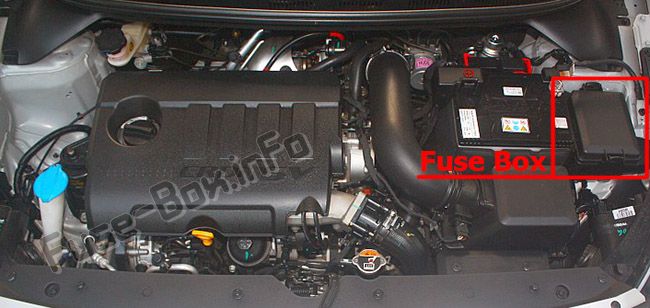

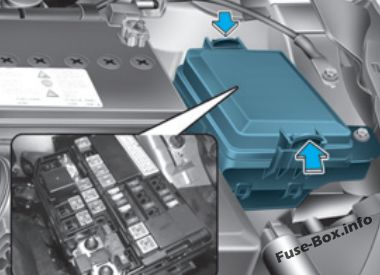

Sigorta kutusu motor bölmesinde (sol taraf) bulunur. Sigortaların motor bölmesindeki yeri: Hyundai i20 (2015, 2016)

Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.

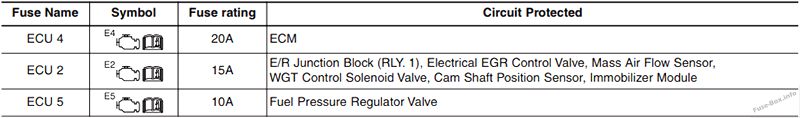

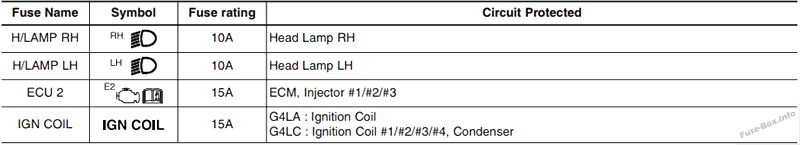

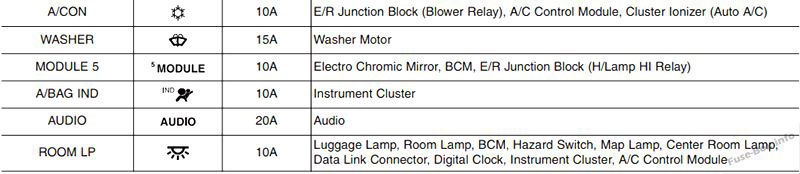

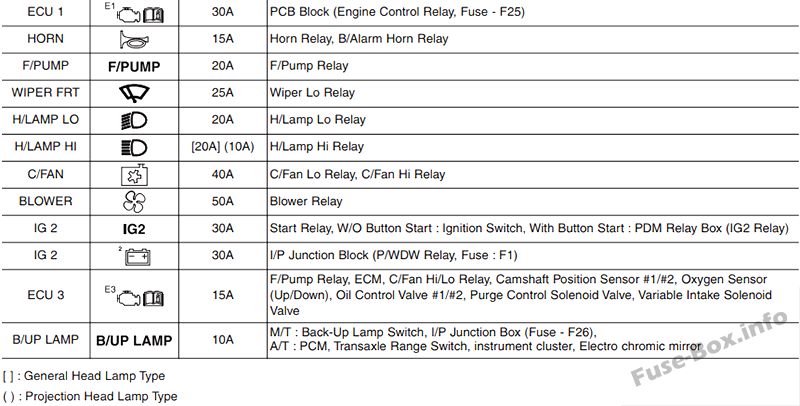

Sigorta kutusu şemaları
