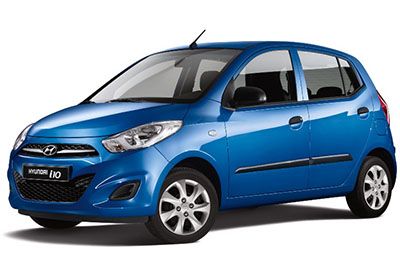

Bu yazıda, 2008’den 2013’e kadar üretilen ilk nesil Hyundai Grand i10’u ele alıyoruz. Burada
Hyundai i10 2008-2013 sigorta düzeni
2010 ve 2013 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.

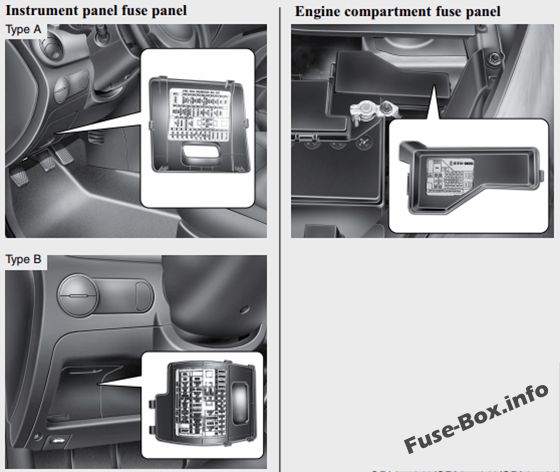

Sigorta kutusu konumu
Gösterge Paneli

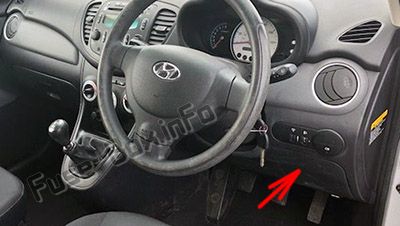

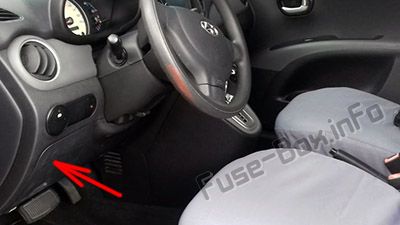

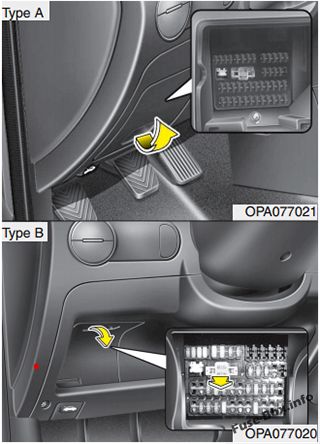

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.
Makine bölümü

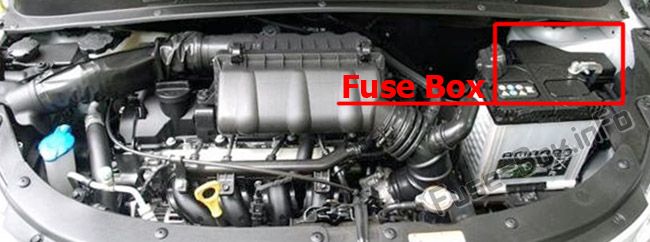

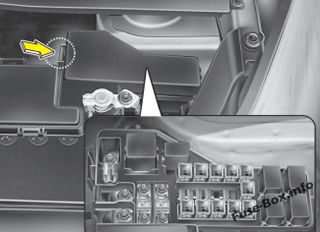

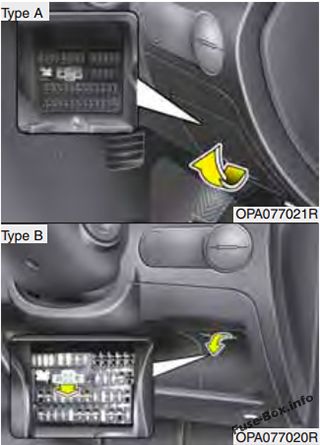

Sigorta kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta/röle paneli kapaklarının içerisinde sigorta/rölenin adını ve kapasitesini açıklayan etiketi bulabilirsiniz. Bu kılavuzdaki sigorta panellerinin tüm açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızın sigorta kutusunu k10trol ettiğinizde sigorta kutusu etiketine bakın.
2010

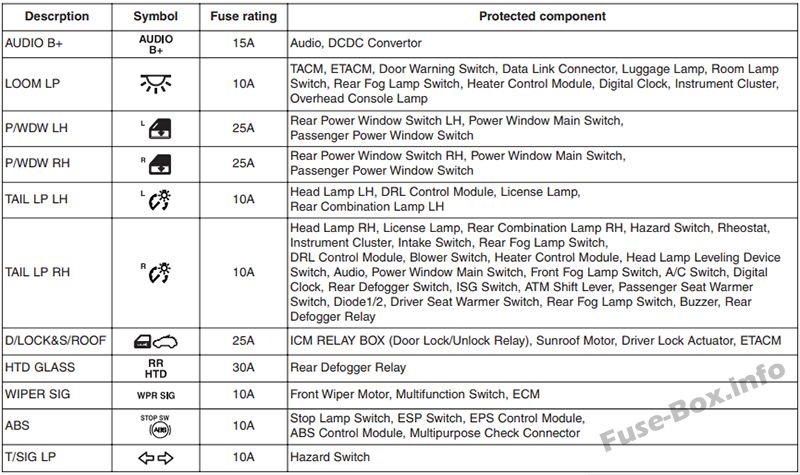

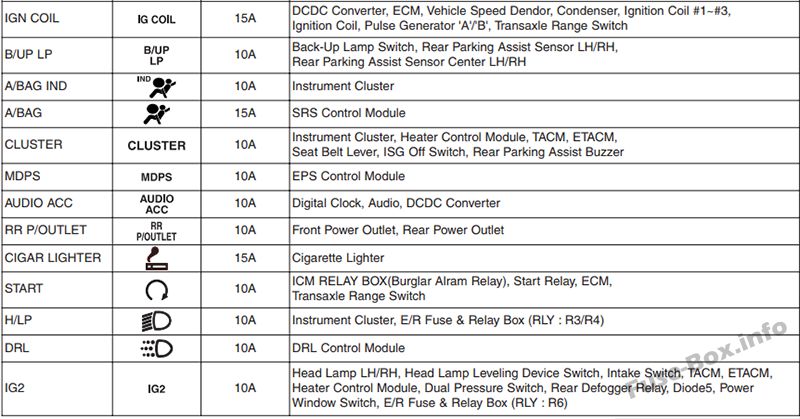

Gösterge tablosundaki sigorta ataması (2010)

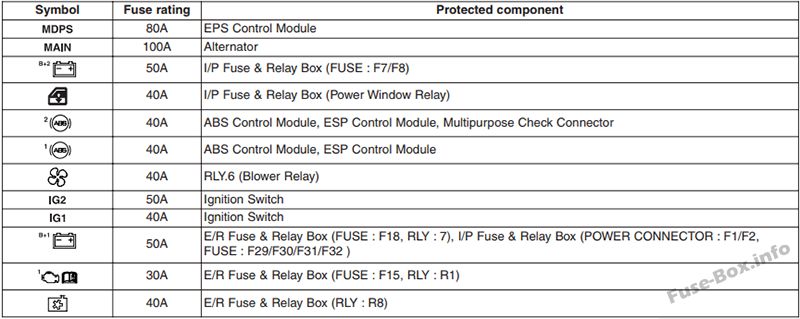

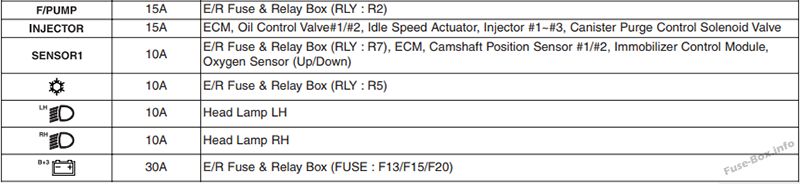

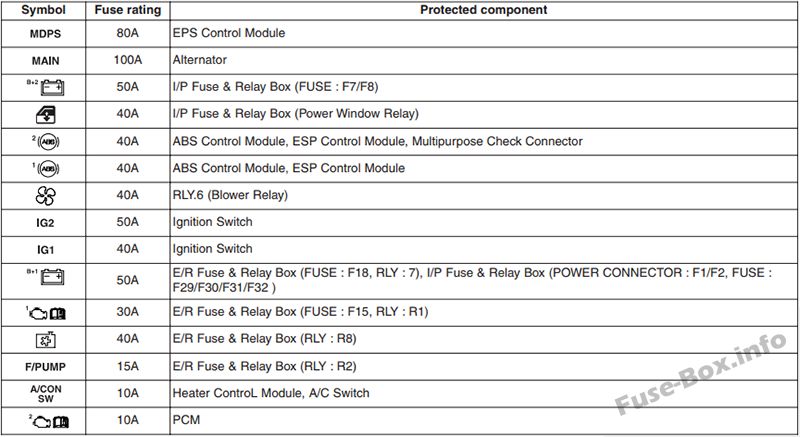

Motor bölmesindeki sigorta yerleşimi (1,1L ve 1,2L için) (2010)

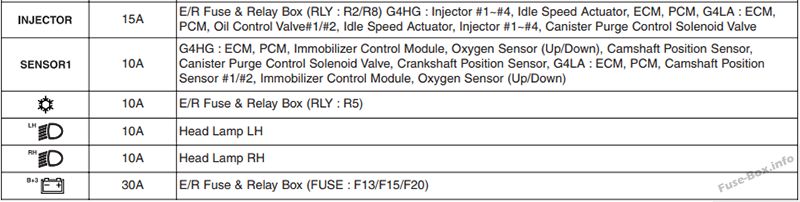

Motor bölmesindeki sigorta ataması (1.0L için) (2010)
2013

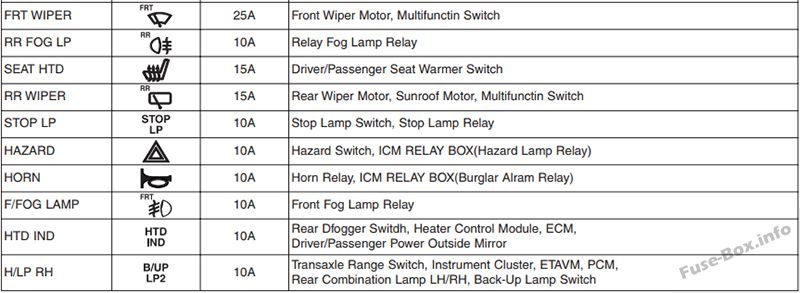

Gösterge panelindeki sigorta ataması (2013)
| Tanım | Sigorta derecesi | Korumalı bileşen |
|---|---|---|
| P / WDW SOL | 20A | Sürücü elektrikli cam düğmesi, sol arka elektrikli cam düğmesi |
| P/WDW Sağ | 20A | Elektrikli cam yardım düğmesi, Sağ arka cam düğmesi |
| KUYRUK LP SOL | 10 A | K10um ışığı (Ön sol, Arka sol), Kayıt ışığı, DRL ünitesi |
| KUYRUK LP-SAĞ | 10 A | K10um ışığı (Ön sağ, Arka sağ), Kayıt ışığı, Aydınlatma (DRL’siz) |
| diyot 1 | – | Ön sis lambası rölesi |
| diyot 2 | – | I / P kutusu (Ön sis lambası rölesi), Ön sis lambası anahtarı |
| diyot 3 | – | Çok İşlevli Anahtar – Far Anahtarı Sinyali |
| diyot 4 | – | Boitier I/P (KUYRUK RH 10A) |
| diyot 5 | – | Arka sis rölesi |
| SES B + (Bellek sigortası) | 15A | ses |
| ROOM LP (Bellek sigortası) | 10 A | Yatak odası lambası, bagaj lambası, ETACS, küme, OBD-2, kapı uyarı anahtarı, arka sis anahtarı, dijital saat |
| LP’yi DURDUR | 10 A | Durdurma anahtarı, Yüksek fren lambası |
| RİSK | 10 A | Tehlike anahtarı, ICM kutusu (tehlike rölesi), flaş ünitesi |
| korna | 10 A | ICM Kutusu (Hırsız Alarm Korna Rölesi), Korna Rölesi |
| F/SİS LP | 10 A | Ön sis lambası rölesi |
| karın kasları | 10 A | ABS ünitesi, ESP ünitesi, Diyag10oz, Durdurma anahtarı-ESP |
| T / SIG SEC | 10 A | Tehlike anahtarı, Ön sol / sağ dönüş sinyali, Arka sol / sağ dönüş sinyali, Ön sol / sağ taraf tekrarlayıcı, Küme sola / sağa dönüş |
| BOBİN IG | 15A | Hava Akış Sensörü (Dizel), Ateşleme Bobini, MT Hız Sensörü, Yakıt Isıtıcı Rölesi (Dizel), K10denser (1.2L Benzin), ECU (Dizel), Yakıt Filtresi Su Sensörü (Dizel) |
| B/UP LP | 10 A | Acil durum anahtarı, sol / sağ arka kombinasy10 ışığı (yedek), ATM ofseti, PCU, susturma anahtarı |
| A/SAC IND | 10 A | Grup |
| BİR ÇANTA | 10 A | Yolcu hava yastığı devre dışı bırakma anahtarı, ACU_A, Sürücü hava yastığı, Yolcu hava yastığı, Sol / sağ ön gerici, Sol / sağ yan hava yastığı, Sol / sağ yan darbe sensörü, Sol / sağ ön darbe sensörü |
| GRUP | 10 A | Küme, ETACS, Emniyet kemeri zamanlayıcısı, MDPS_A, ALT_R |
| daha hafif | 15A | çakmak |
| ACC SES | 10 A | Ses, Dış ayna düğmesi, Sol / sağ dış ayna motoru, Dijital saat |
| A/CON SW | 10 A | Klima anahtarı, ECU, termistör |
| IND HTD | 10 A | Arka ısıtıcı anahtarı (gösterge), ECU |
| DRL | 10 A | DRL 1imi |
| IG2 | 10 A | Üfleyici Rölesi, Ön Sis Rölesi, DRL Ünitesi, ETACS, Giriş Anahtarı, PTC Modülü (Dizel), HLLD Sol Aktüatör |
| H/LP LH | 10 A | Sol far, sol far yukarı / aşağı, grup (far göstergesi yüksek) |
| H/LP RH | 10 A | Sağ far, Sağ far yukarı / aşağı, HLLD anahtarı, HLLD Aktüatör sağ |
| ÖN CAM SİLECEĞİ | 25A | Ön silecek motoru, Çok f10ksiy10lu şalter, Ön silecek motoru B +, Ön yıkayıcı motoru |
| RR SİS LP | 10 A | Arka sis rölesi |
| KOLTUK | 15A | Sol / sağ taraf ısıtmalı anahtar |
| CAM SİLECEĞİ | 15A | Arka silecek motoru, Çok işlevli anahtar, Arka silecek, Arka silecek motoru B +, Arka silecek motoru, Sunroof motoru |
| D/KİLİT & S/TAVAN | 20A | ICM Kutusu (Kilitleme / Kilit Açma Rölesi), Sürücü / Koltuk / Arka Sağ / Arka Sol Kapı Kilit Aktüatörü, Bagaj Kapağı Kilit Aktüatörü, Sunroof |
| VERRE HTD | 25A | Arka ısıtıcı rölesi |
| BAŞLAMAK | 10 A | Marş rölesi, ICM kutusu (hırsızlığa karşı alarm marş rölesi) |
| KIYAMAMAK | 10 A | Yedek sigorta |
| KIYAMAMAK | 15A | Yedek sigorta |
| KIYAMAMAK | 20A | Yedek sigorta |
| KIYAMAMAK | 25A | Yedek sigorta |
Motor bölmesindeki sigorta yerleşimi (2013)
| Tanım | Sigorta derecesi | Korumalı bileşen |
|---|---|---|
| MÜDÜR | 100A (öz) / 125A (dizel) | B+ makine dairesi dolabı, Altornatör |
| MDPS | 80A | MDPS_B |
| IGN 2 | 50A | Anahtar seti, marş rölesi |
| IGN 1 | 30A | Anahtar seti |
| BATARYA1 | 30A | Bellek sigortası (AUDIO 15A / ROOM LP 10A), Arka röle |
| ECU | 30A | Relais anapara, F/PUMP 20A, ECU 2 10A |
| Sağ / FAN | 30A | Radyatör fanı yüksek rölesi, Radyatör fanı düşük rölesi |
| F_HTR | 30A | Yakıt ısıtıcı rölesi (Dizel) |
| PİL2 | 50A | TAVAN KİLİDİ 20A, RR HTD 25A, TEHLİKE 10A, DUR 10A, F / SİS 10A, KORNA 10A |
| P/WDW | 30A | I / P kutusu (B + elektrikli cam rölesi) |
| ABS 2 | 40A | ABS ünitesi, ESP ünitesi, Hava tahliyesi |
| ABS1 | 40A | ABS ünitesi. ESP ünitesi. Hava temizleme |
| YIL | 30A | Üfleyici rölesi |
| ECU | 10 A | ECU, modül PTC (dizel) |
| INJ | 15A | Enjektör 1/2/3/4, ISCA, ECU, ön ısıtıcı rölesi (Dizel), PTC 1/2/3 rölesi (Dizel), VGT aktüatörü (Dizel), EGR aktüatörü (Dizel), Gaz kelebeği aktüatörü (Dizel), vakum vorteks (Dizel), Eksantrik mili konum sensörü (Dizel), İmmobilizer bloğu |
| SNSR | 10 A | ECU, krank mili konum sensörü, eksantrik mili konum sensörü, 02 sensör yüksek, 02 sensör düşük, immobilizer ünitesi, lambda sensörü (Dizel), durdurma anahtarı (Dizel) |
| ECU (DSL) | 20A | ECU (Dizel) |
| F_PUMP | 20A | Yakıt pompası rölesi |
| A / CON | 10 A | Klima rölesi |
